難纏的 Reclocked 電路

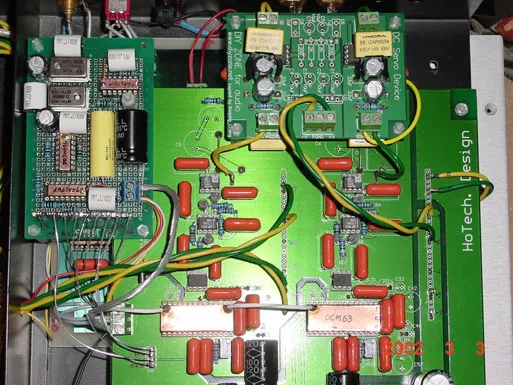

使用兩顆 TCXO 手工搭棚的 reclocked 電路
突然罷工了

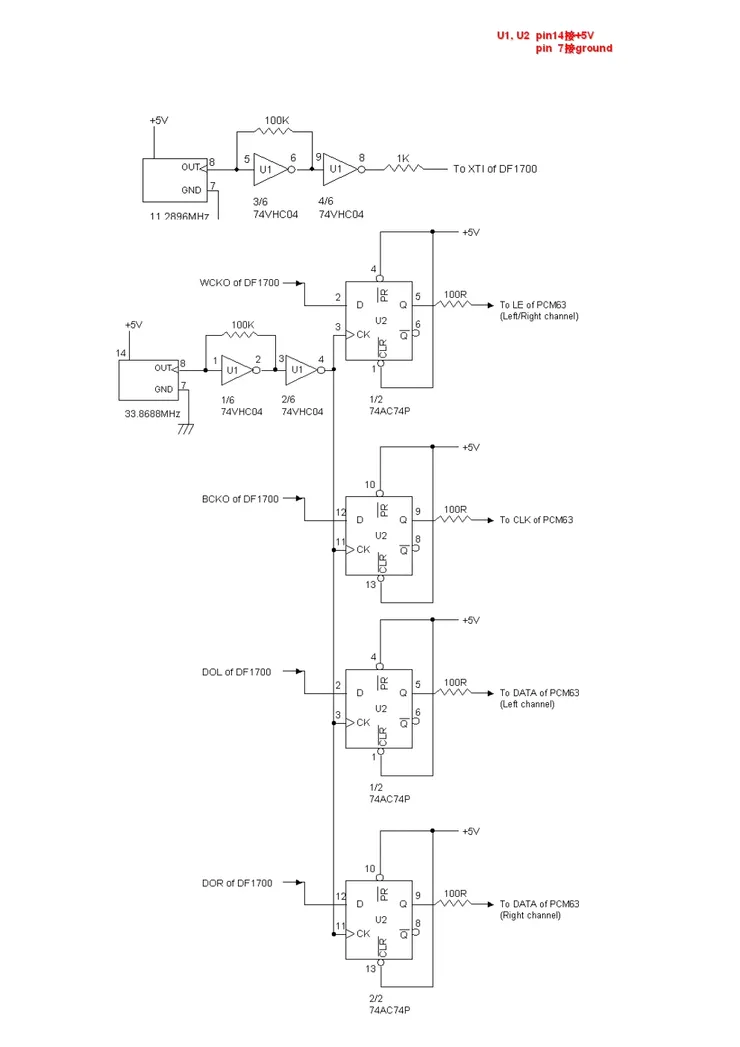

這是此次製作的 reclocked 電路圖，裡面用了兩顆 TCXO
在前面的內容中曾替 DF1700 的 WCK 輸出進行 reclocked 再送入 PCM63，那個電路在製作完成之初的確是可以正常工作，後來也不知改了什麼它就罷工了，經過此次製作後才知道問題點在哪兒，原來問題就出在 TCXO 身上，容我先賣個關子，後面會提到。
BCK 的 clock source
之前曾經用 11.2896 MHz 當做 clock source 對 BCK 進行 reclocked，始終無法正常工作，忍不住寫信去問日本友人，就是在日本網路上發表這 reclocked 電路的版主，他告訴我若要對 BCK 進行 reclocked，74AC74 的 clock input 頻率至少需大於 33.8688 MHz ，下面這個圖可以說明 reclocked 的過程。
Reclocked 示意圖
在這個電路中使用了兩顆 TCXO，這是比較昂貴的作法，可以利用除頻電路，將 33.8688 MHz 除頻後得到 11.2896 MHz 提供給 DF1700 XTI 使用，不過我並沒有試過，應是可行才是。
TCXO 的品質？？？

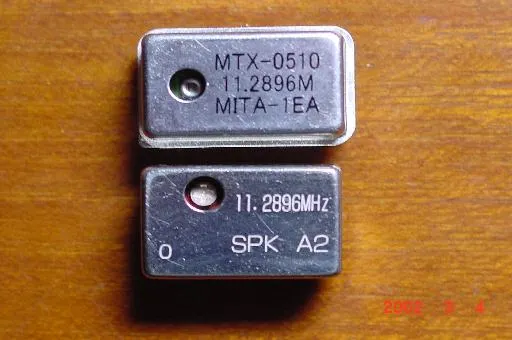

日本三田電波製與台製的 TCXO，同為 11.2896 MHz
在製作當中發生了一件懸疑的事情，過程中我是先對 WCK 與 BCK 進行 reclocked，使用日製 33.8688 MHz TCXO，因為要排除某些因素的影響，我將 CS8412 的 MCK 直接連至 DF1700 的 XTI，並無使用 TCXO，可以正常工作。接下來試著將 XTI 由 TCXO ( 台製，11.2896 MHz ) 供應，換好後也可以正常工作，聲音超棒的。接著抱著愉快的心情繼續做 DOL 與 DOR，慘了，音樂聲夾雜著爆裂聲，取消 DOL 與 DOR 的 reclocked 又正常了，心想難道 PCM63 的 serial input data 不能以 33.8688 MHz 進行 reclocked，胡思亂想一通後，拿出手邊多買的一顆日製 11.2896 MHz TCXO，就是照片上的那一顆，換上後竟然可以正常工作，這真是太神奇了，這時才想到是什麼原因使得原來可以工作的 WCK reclocked，變得無法正常工作，就是因為換了台製的 TCXO，我不確定將電路圖中 33.8688 MHz 換成台製 TCXO 是否可以正常工作，我已向網友購買一顆台製 33.8688 MHz TCXO，等到貨後再換下現在用的日製 TCXO，看看結果如何。

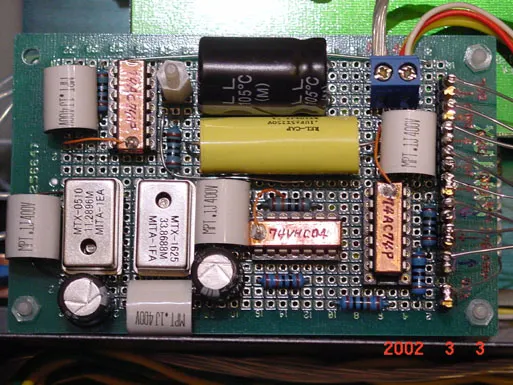

手工搭棚的 reclocked 電路照片
心得感想
終於體會到所有進入 PCM63 的數位訊號皆經過 reclocked 後的聲音，尤其是低頻部分、高頻的泛音與音色的甜美皆是改善的重點，個人覺得，光是以 TCXO 取代 XTI 就已經使聲音獲得大幅改善，加上 WCK 與 BCK 的 reclocked 後，聲音又往另一個層次提升，至於 DOL 與 DOR 就比較不明顯了。另外，TCXO 的問題要等到 33.8688 MHz 到了之後再做最後確定。
