DAC加入 Reclocked 電路

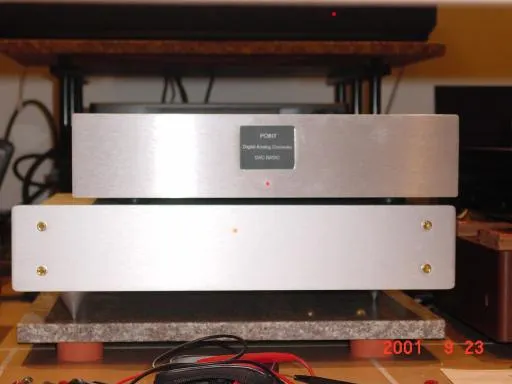

上方是 DAC，電源則是裝在下面那個機箱裡
第二台DAC
這是我的第二台 DAC，第一台是波穩特的 DAC Basic，CS8412 接收晶片搭配 CS4328 DA 轉換晶片，未改機前就非常喜愛它的音色，後來依照何博士網站上的指示將它大改了一番，處女銅變壓器、DC-Servo、LT1085 數位穩壓供電、四級 MOS 類比穩壓供電等等。在一次改機中莫名的把 CS4328 給弄掛了，這顆DA早停產了，遍尋都買不到，記得有一次找到國外網站有在賣，對方報價一顆 USD120.0，真是天價，不得已只好找上何博士，最後的結果就是現在這部 DAC。

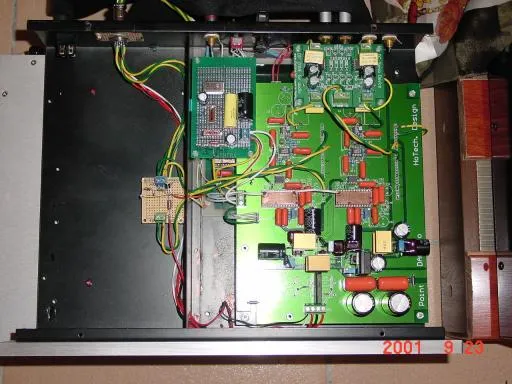

這是 DAC 內部照片，左邊背板設有一個 8p 接頭，將類比用電源引入，數位用穩壓皆裝在 DAC 的電路板上，三組 LT1085 與一組 LT1033

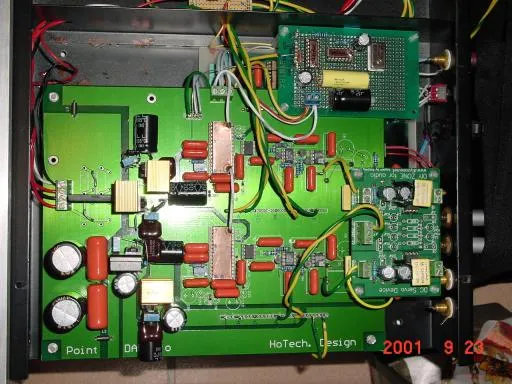

這是另一個角度的特寫，還有 HoTech.Design 的字樣
這台DAC的電路板是何博士送的，上面還有 Point DAC_Pro 的字樣，不知這與波穩特那台賣 14 萬的 DAC 是否為同一塊板子，Who cares，板子上所有的晶片皆購自於何博士，包括 CS8412、DF1700、PCM63、電阻與一堆銀雲母電容等等，材料錢好像將近六千，電源的部份就用伺候前一台 DAC 的四級穩壓，現已另外裝箱。不過這塊板子只有包含 PCM63 之後的電路，前面的接收電路與數位濾波電路則是自己洗板子，連同 DAC 板就裝入原 DAC Basic 的機箱裡。此次的重點不是討論如何裝機或 OP 用哪一顆等等，而是 DAC 的數位時基部份。下圖是這部 DAC 的系統架構圖。
這台 DAC 架構圖
TCXO 與 Reclocked 的加入
有了創巨 CD-ROM 的經驗，只要更換高精準度與高穩定度的振盪器，聲音馬上好上一大節。我是先用 +/-1ppm 的 TCXO 取代 8412 內部的振盪迴路，做法很簡單，直接將 8412 的 MCK 與 DF1700 的 XTI 銅箔切斷，再將 TCXO 的輸出直接灌入 DF170 0的 XTI 就行了，光是這個步驟就讓聲音表現連升三級。
接下來就是 reclocked 電路的加入，這部份過程蠻坎坷的，先是參照日本 DIY 網站所公佈的電路，將 DF1700的DOR、DOL、WCKO 與 BCKO 與主時基（11.2896MHz）reclocked 後，分別送入 PCM63 的 Data、CLK 與 LE，結果都是雜音，無法正常工作，不過日本人是用在 PMD100 與 PCM1704 間，我無法確定這問題是不是因為 DAC 架構不同所造成的，有網友試過用在 SM5842 與 PCM1702 間也無法工作，不得已只好放棄。直到最近在網路上找到一篇 Nils Strom 所寫的「High End Digital to Analog Converter」得到一些啟示與答案，摘錄其中一段文字給大家參考。
The PCM63's analog output is clocked on the rising edge of the word clcok (LE).
The PCM1702's analog output is clocked on the fourth data clock pulse (BCK) after LE.
此電路是取自日本 DIY 網站，用在 DF1700 與 PCM63 間無法正常工作
對於 PCM63 而言，取得準確的字元時基 WCKO（Output timing control（word clock））應是進一步降低 jitter 的重點。先試了再說，先將 TCXO 的輸出經過 74VHC04 把波形修整的漂亮一些，修整後的 clock 訊號兵分兩路，一路經過 1K 電阻送入 DF1700的 XTI，另一路則直接進入 74AC74P 的 clock input 端，DF1700 的 WCKO 則送入 Data input 端，輸出部份經由 100R 電阻接至 PCM63 的 LE（左右聲道共用），請參考下面的電路圖。過程中我也分別將 BCKO 與 DOL/DOR 重新 reclocked 送入 PCM63，結果與之前一樣，仍舊無法正常工作。
經這樣修改後，這台 DA C的聲音表現又更上一層樓了，可說是超值的改裝。順便一提，對於使用 PCM1702 的網友，我想這 reclocked電路應是可行，但在 Nils Strom 文章中有提到，PCM1702 對於 BCK 訊號的 jitter 是很敏感的，我想可以分別試試對 BCK 與 WCK 進行 reclocked。
最後定案的 reclocked 電路

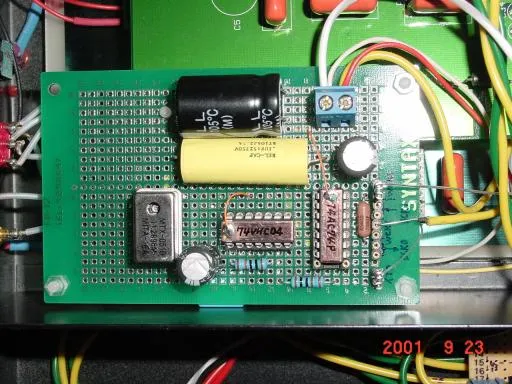

用洞洞板搭的 reclocked 電路
