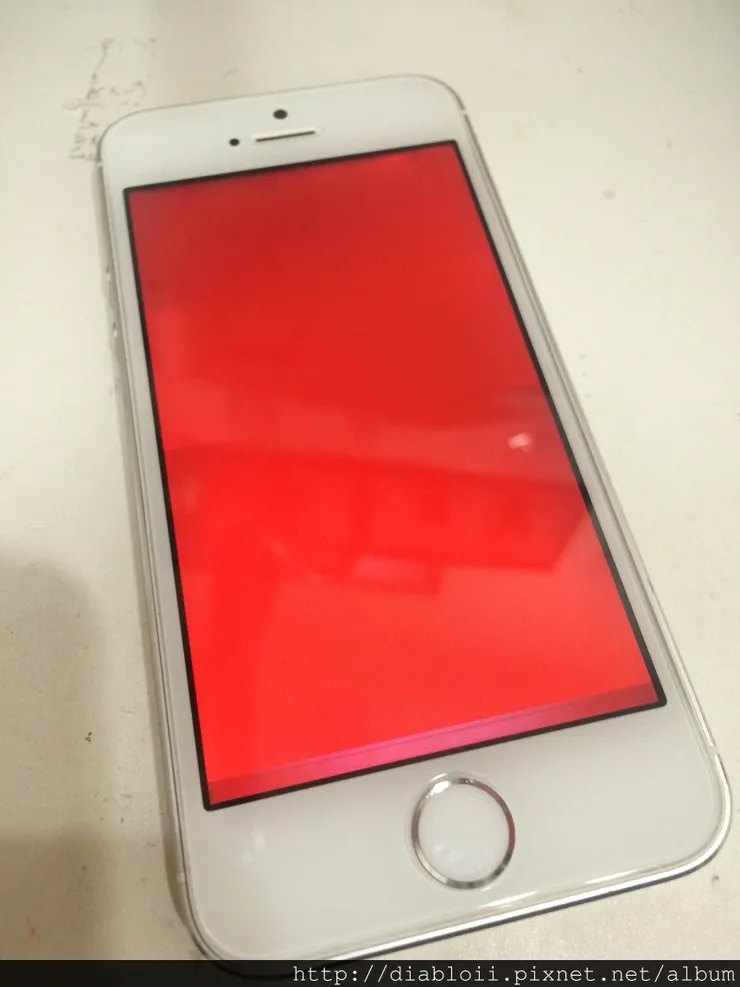

有錢沒錢回家過年，春節才剛結束，來了一隻帶者喜氣洋洋的 I Phone 5S ，藍光的 I Phone 5S 見多了，紅光的 I Phone 6 也不少見，但 I Phone 5S 閃紅光就少見了....

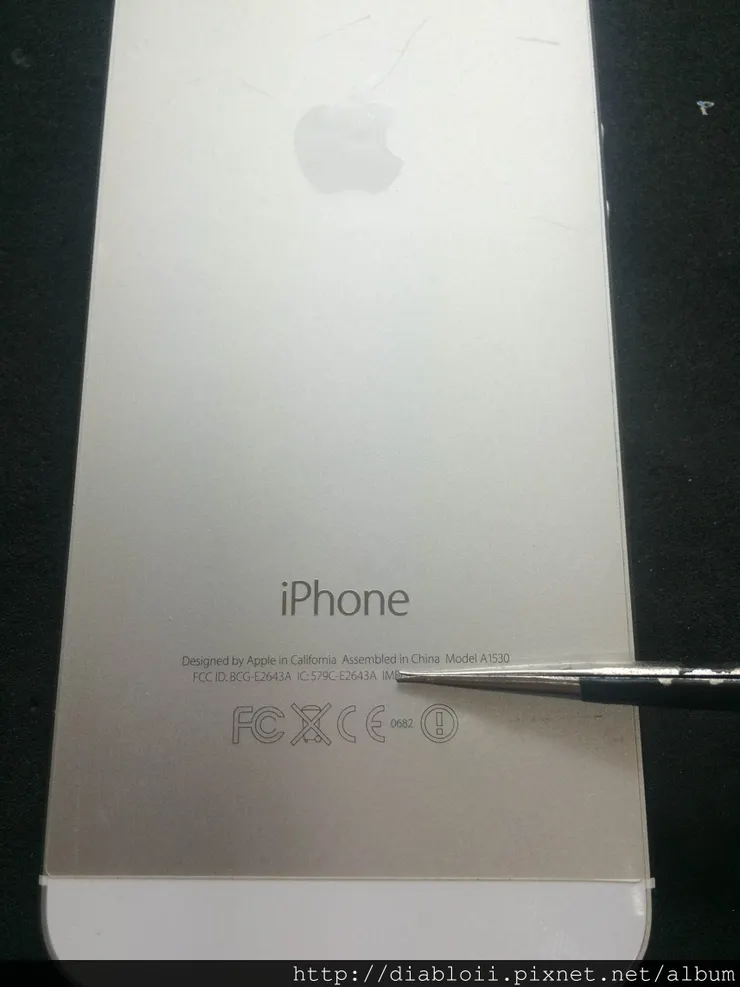

轉到背面可以見到 A1530 的型號，當年瘋狂採購土豪金的果粉，還是蠻多人的

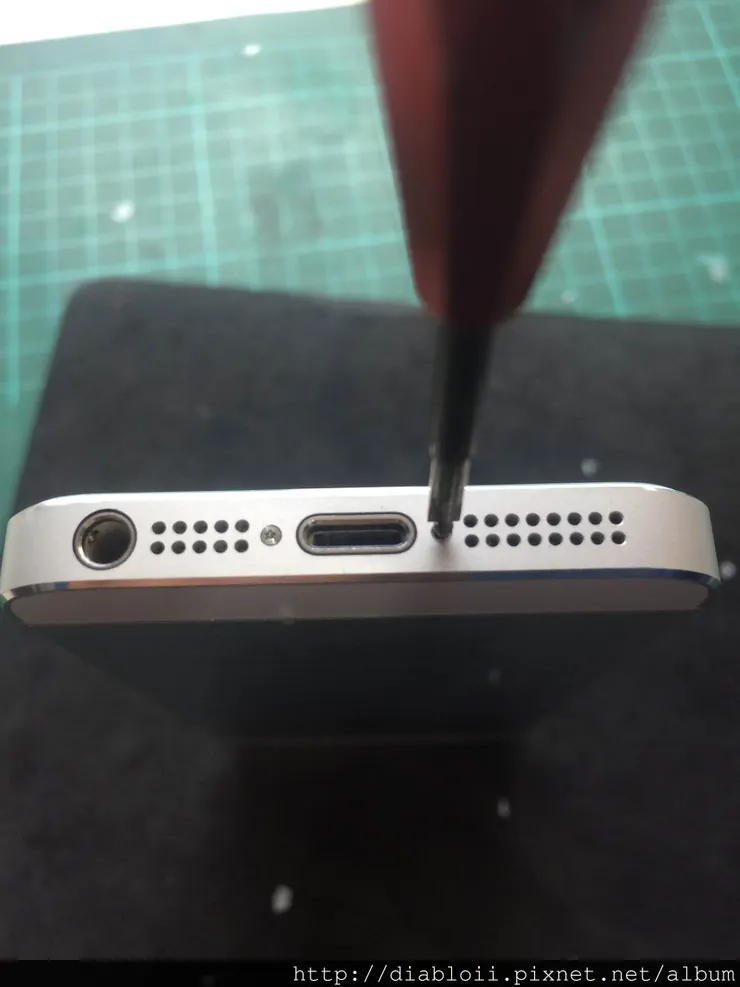

機身保持的還算完整，先將底部螺絲打開

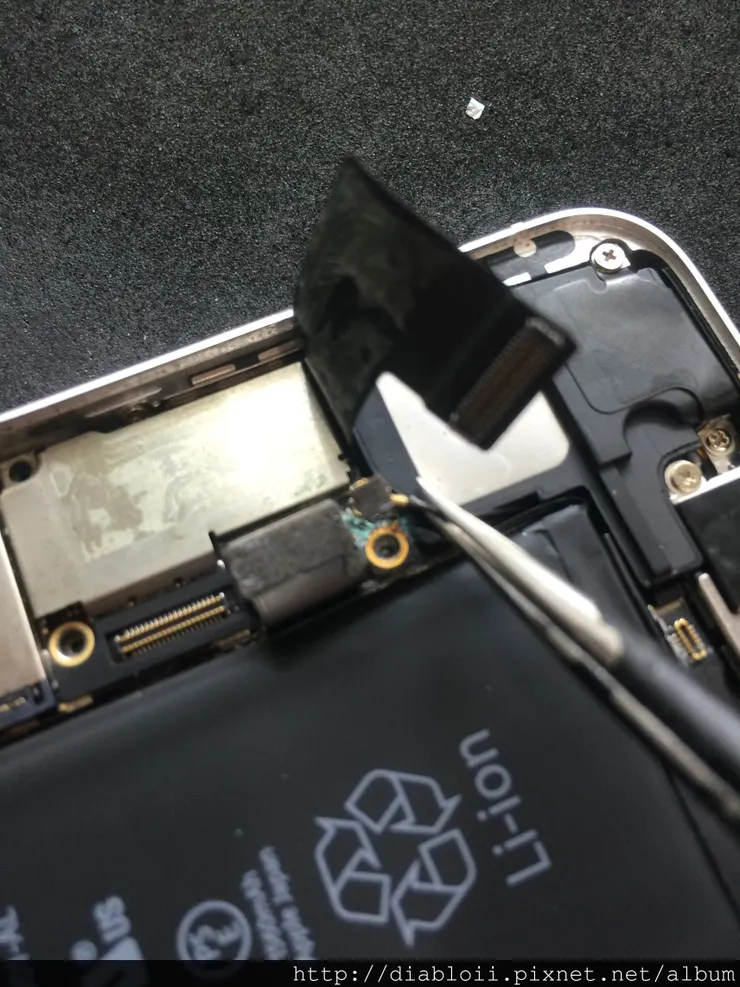

將機殼打開，會先連接者一條指紋排線，可以見到右側有水漬的痕跡，而這台也有維修記錄，因為指紋扣具消失了.....

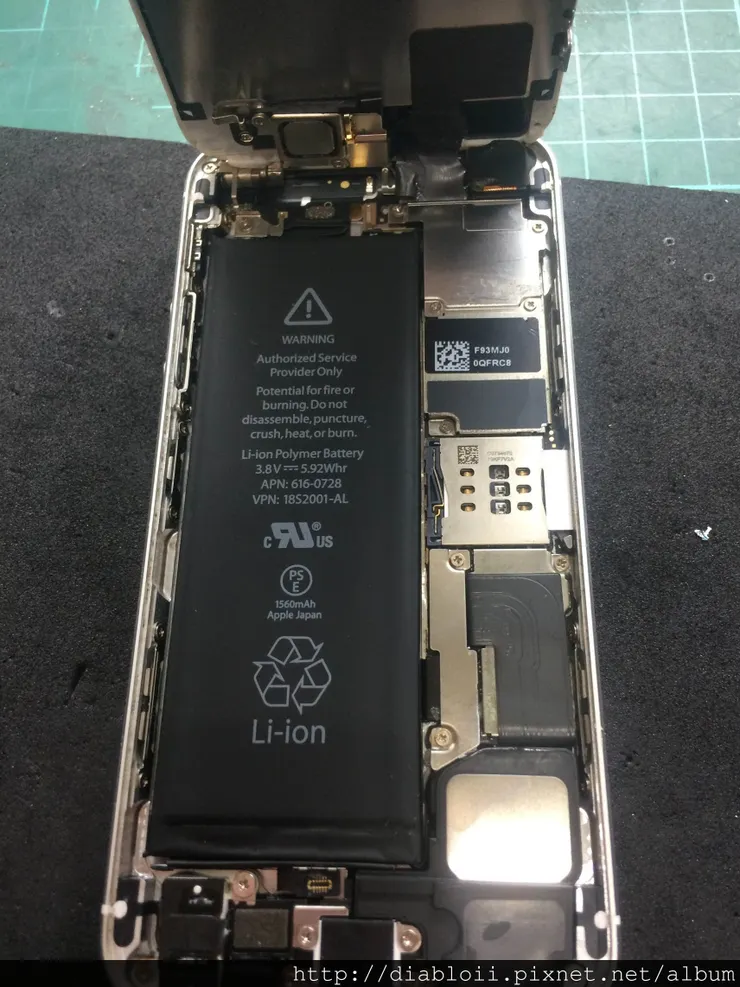

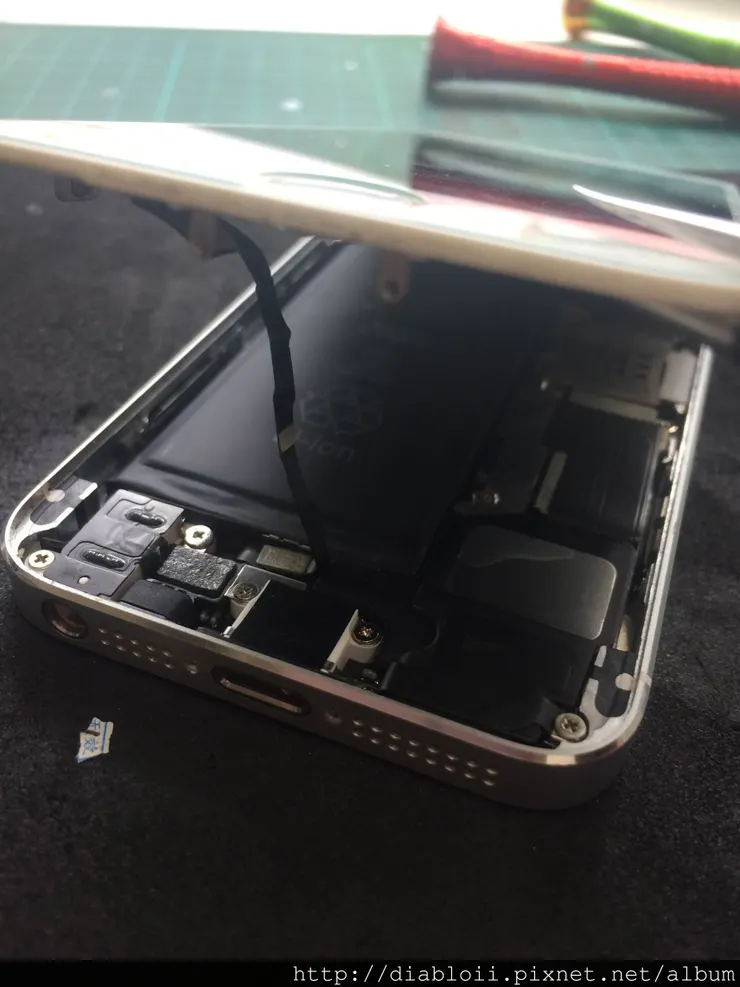

將面板打開後，大略性的看一下泡水的情況

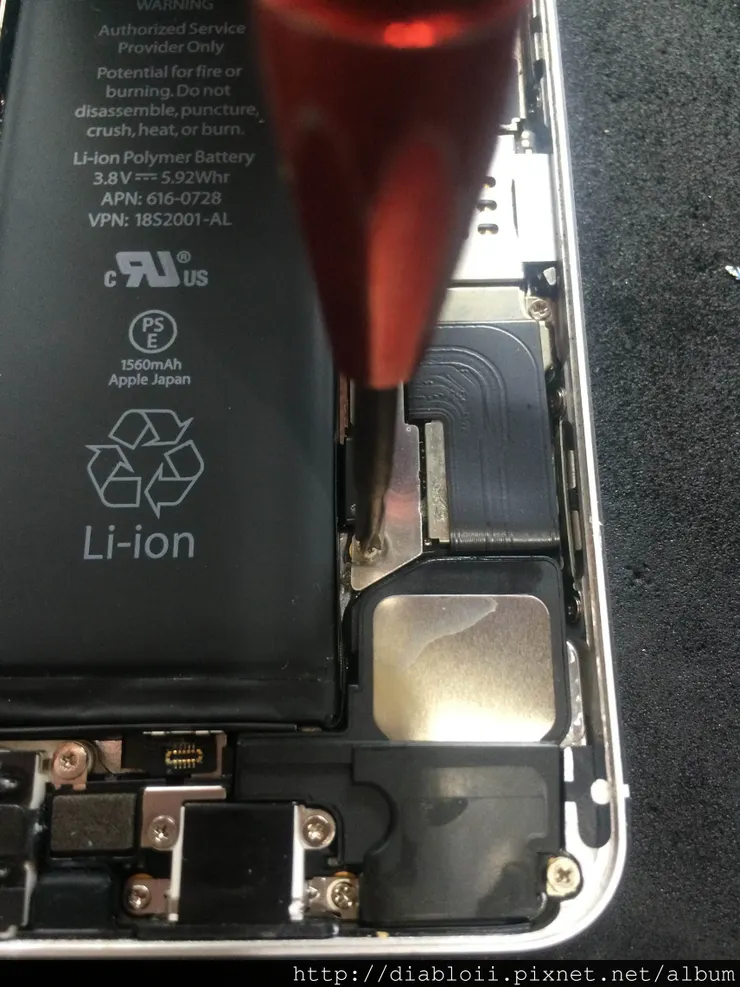

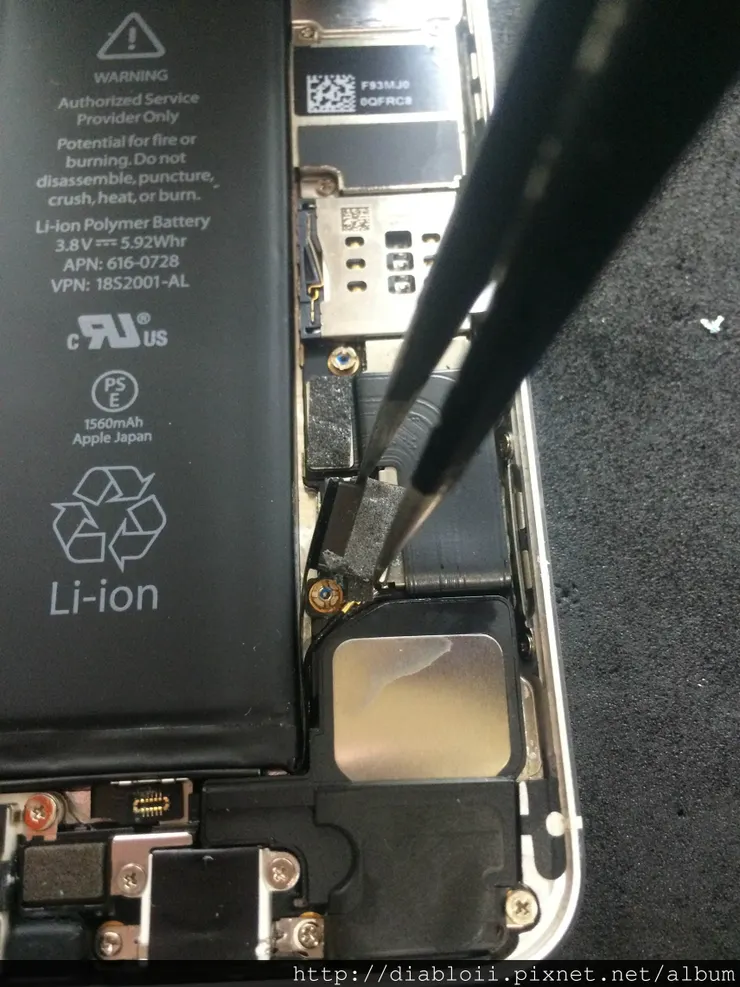

將電源金屬遮避板取下
將電源移除，同時可見螺絲已經鏽蝕

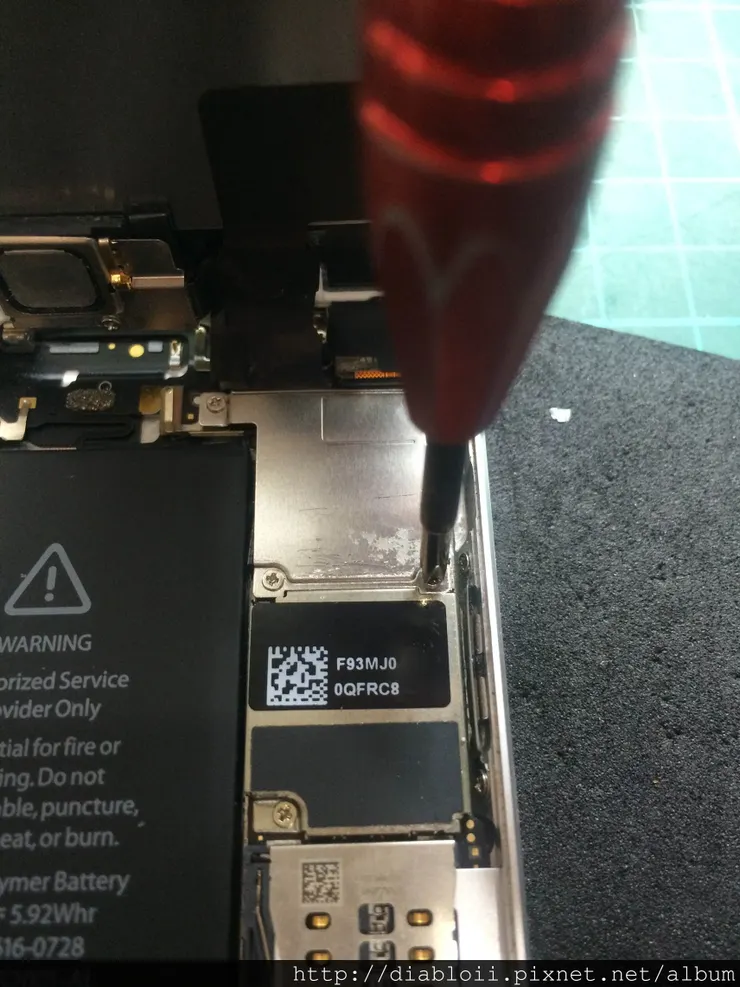

同樣的，在將上半部的金屬遮避板取下，總共有四顆螺絲，在右上方為無磁力螺絲，同時有區分長短大小

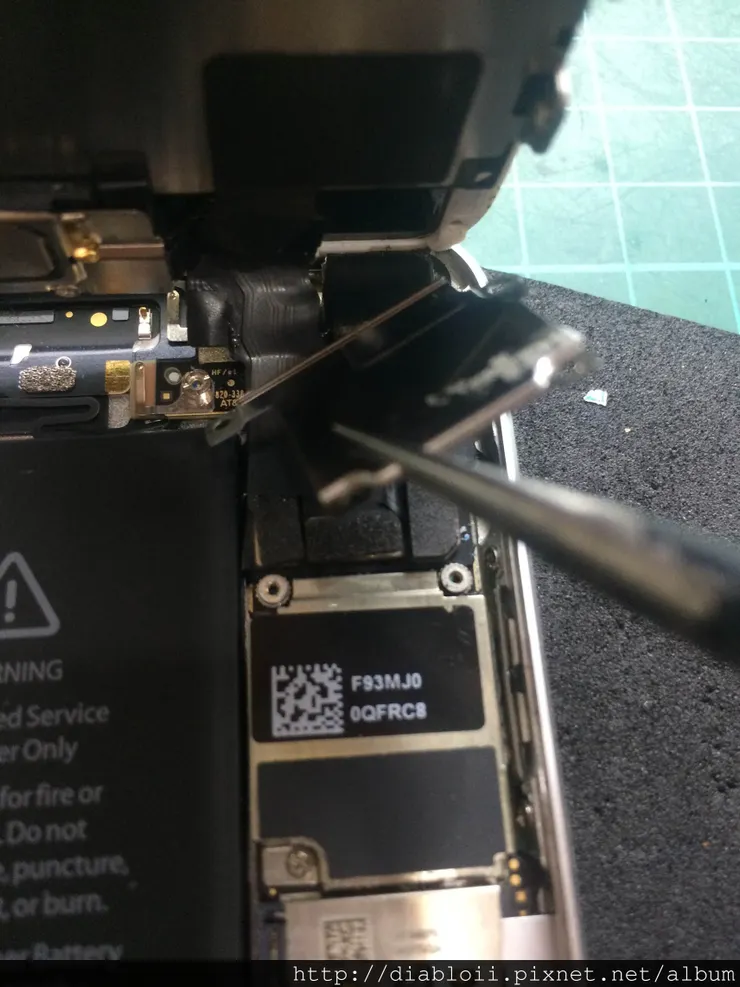

利用攝子，將金屬遮避板取下

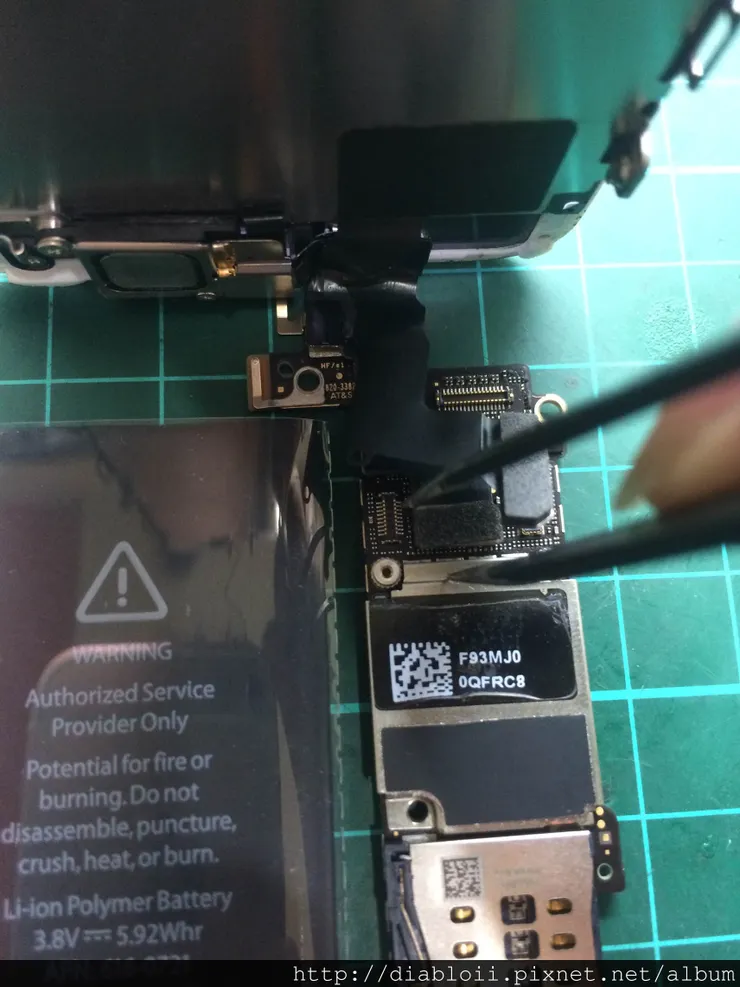

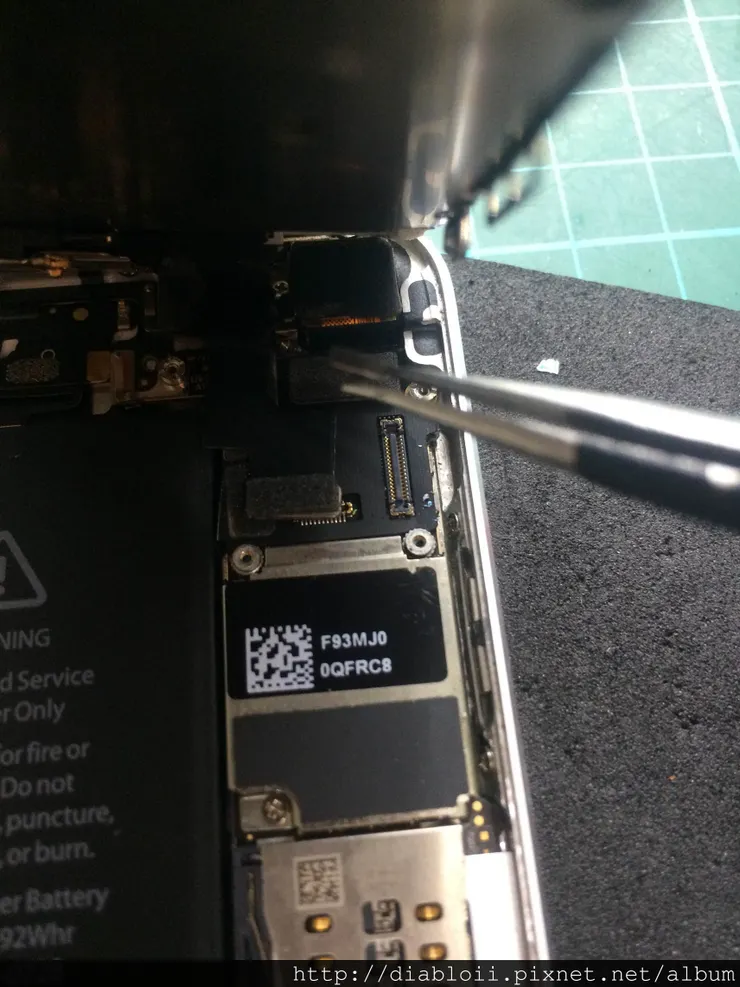

將觸碰、液晶顯示、視訊三條排線移除

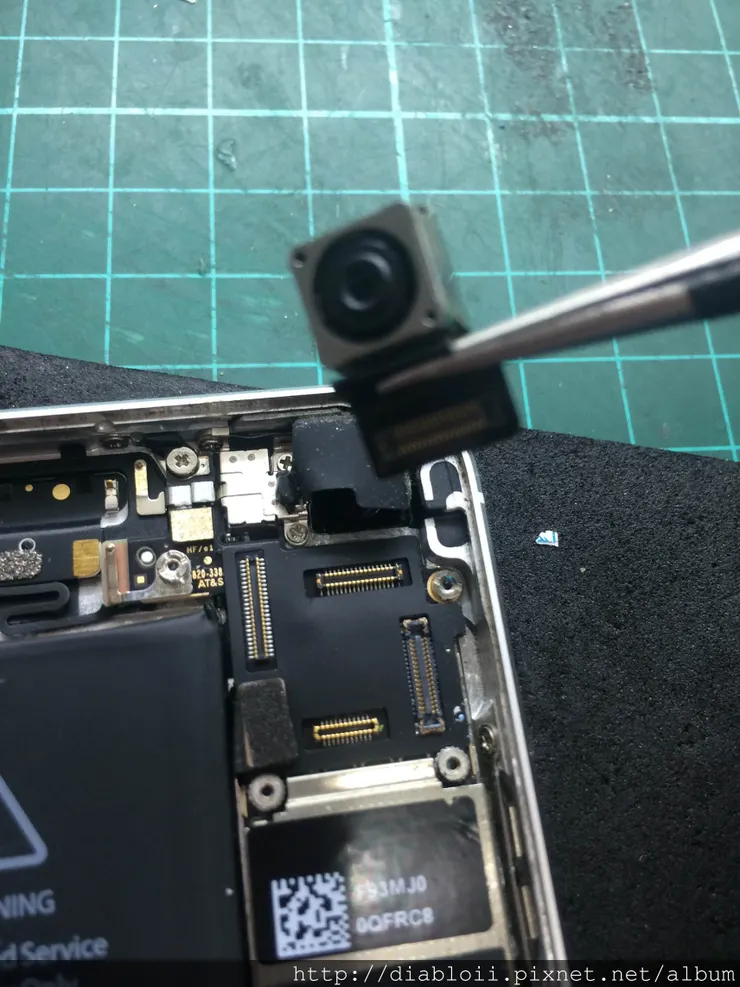

在將後鏡頭移除
取下，先丟旁邊

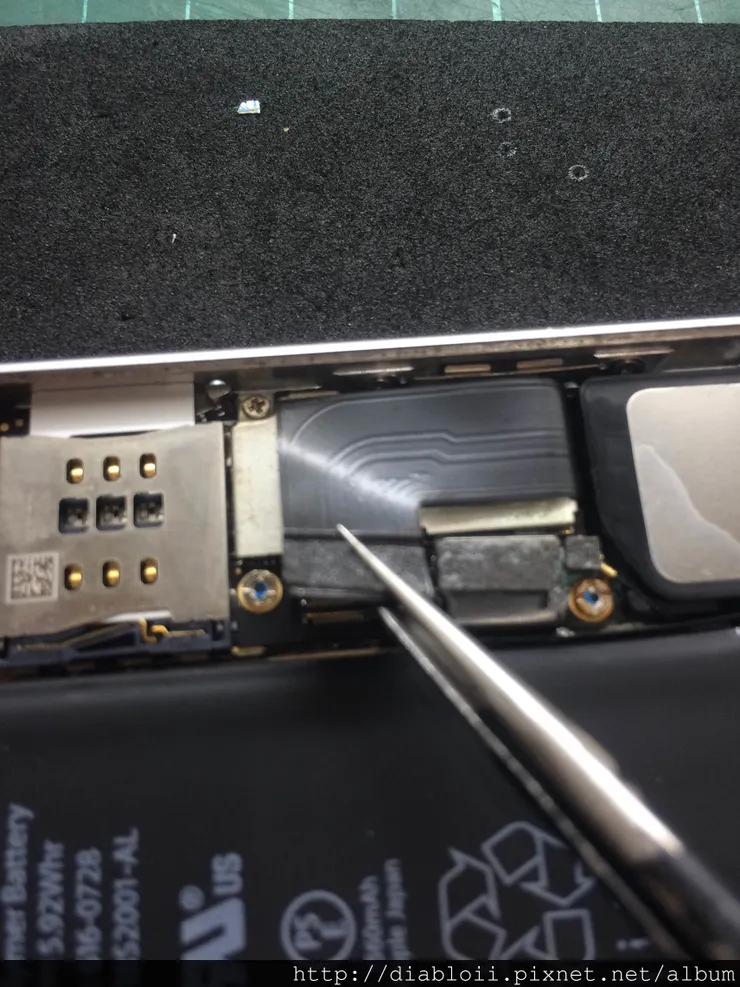

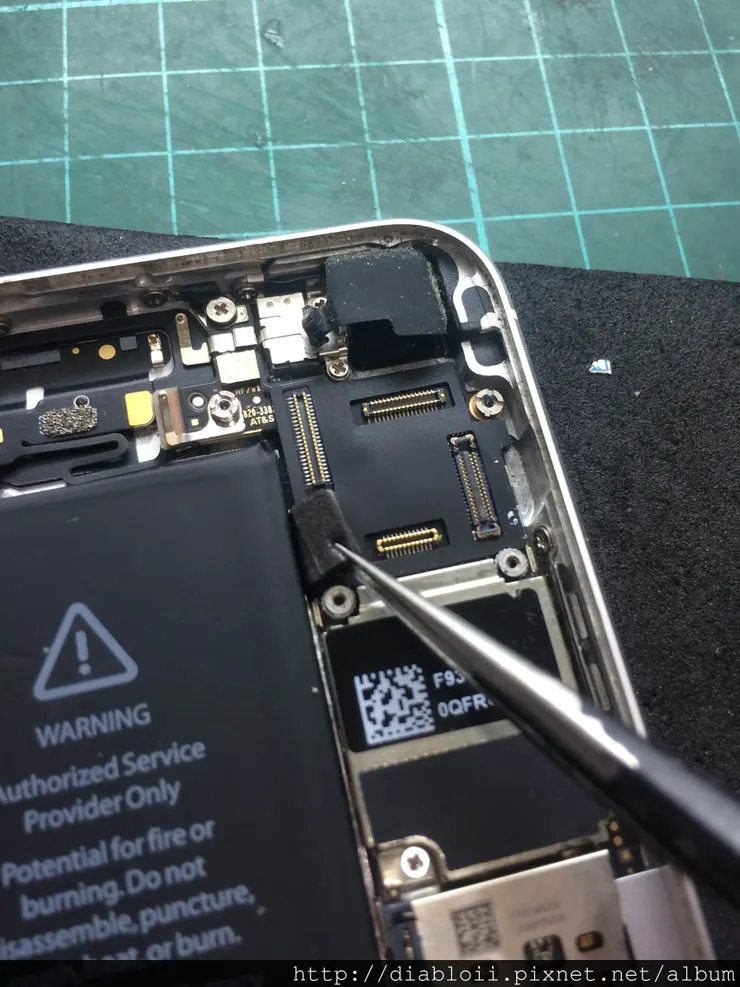

移除開機排線
移除充電排線
排線都移除完後，就正式開始卸載主機板了

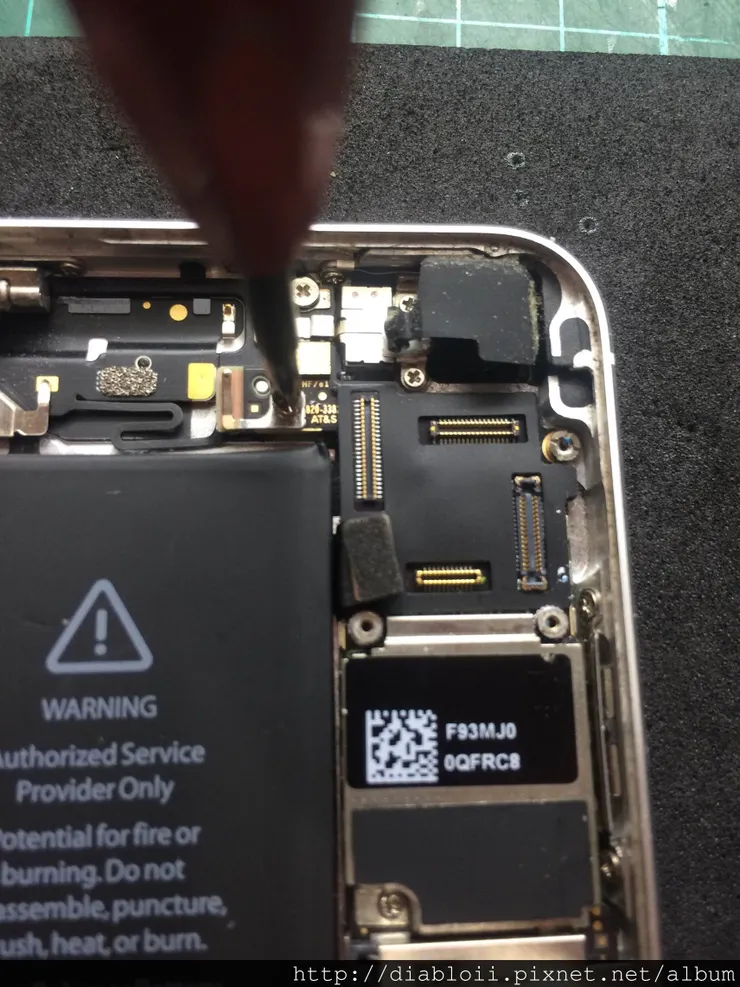

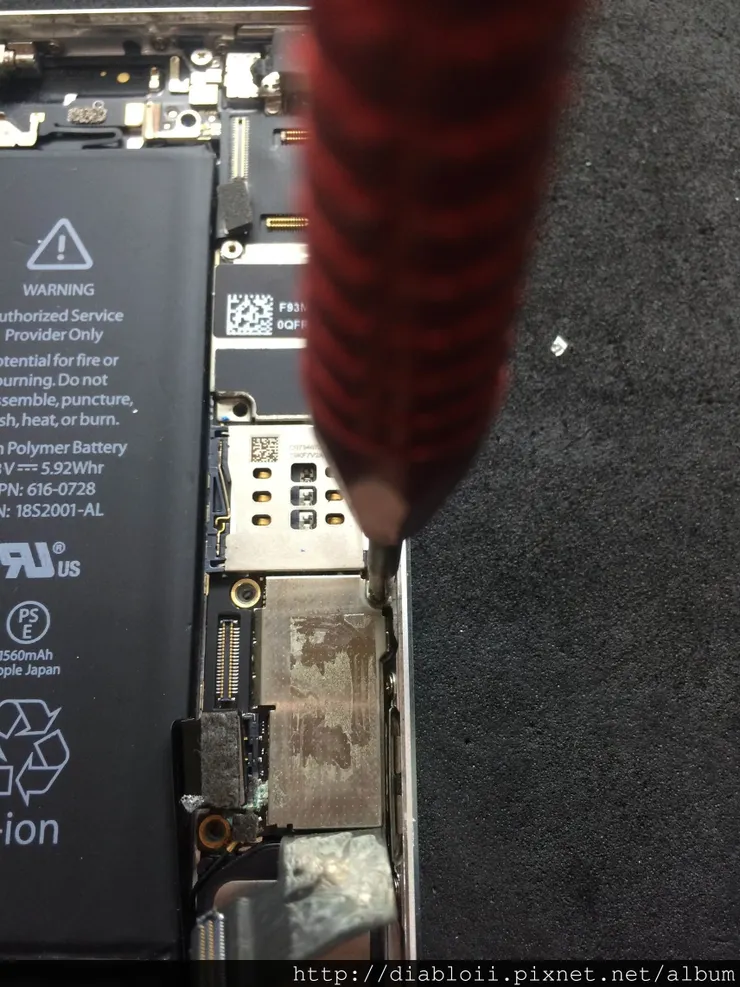

將所有螺絲卸下，同時請記住他們的位置

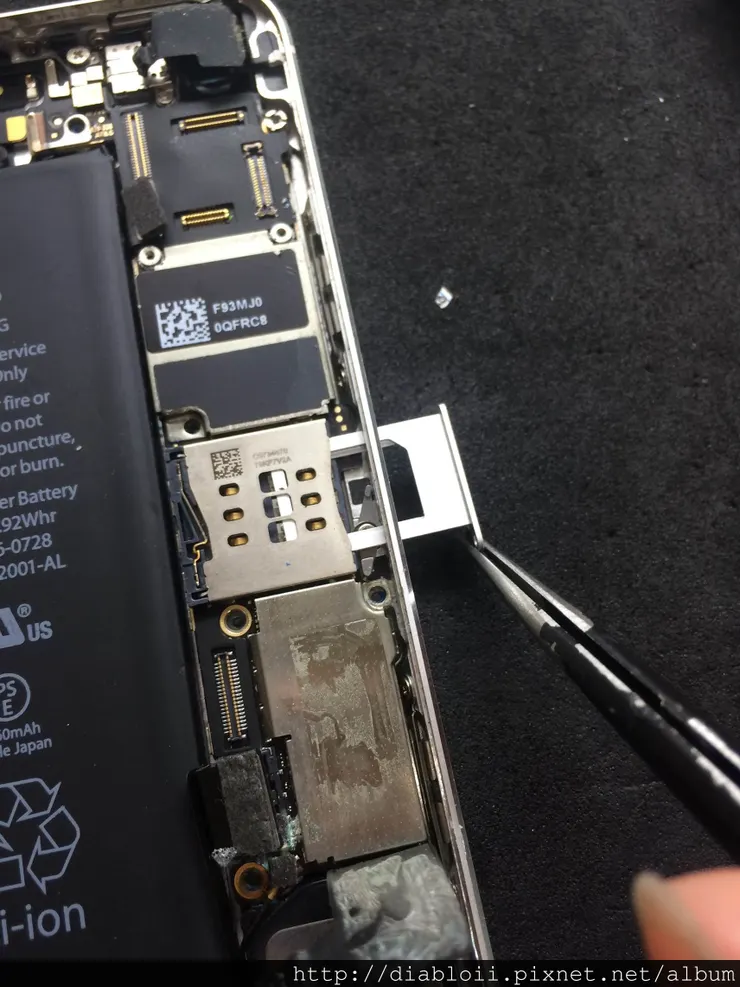

主機板固定螺絲卸載完，在將 SIM 卡托也一同取下
移除天線與其它小件
這別搞丟了，雖然沒有電路，但它有很重要的功能！

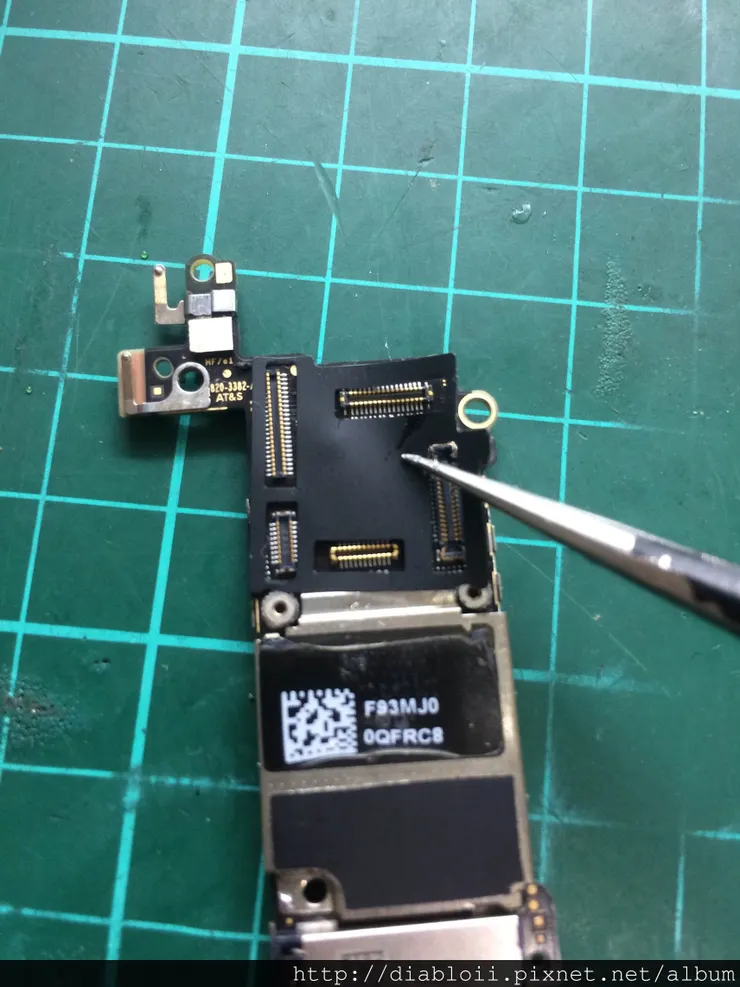

主機板背面有 WIFI 天線的連接點，將移除開

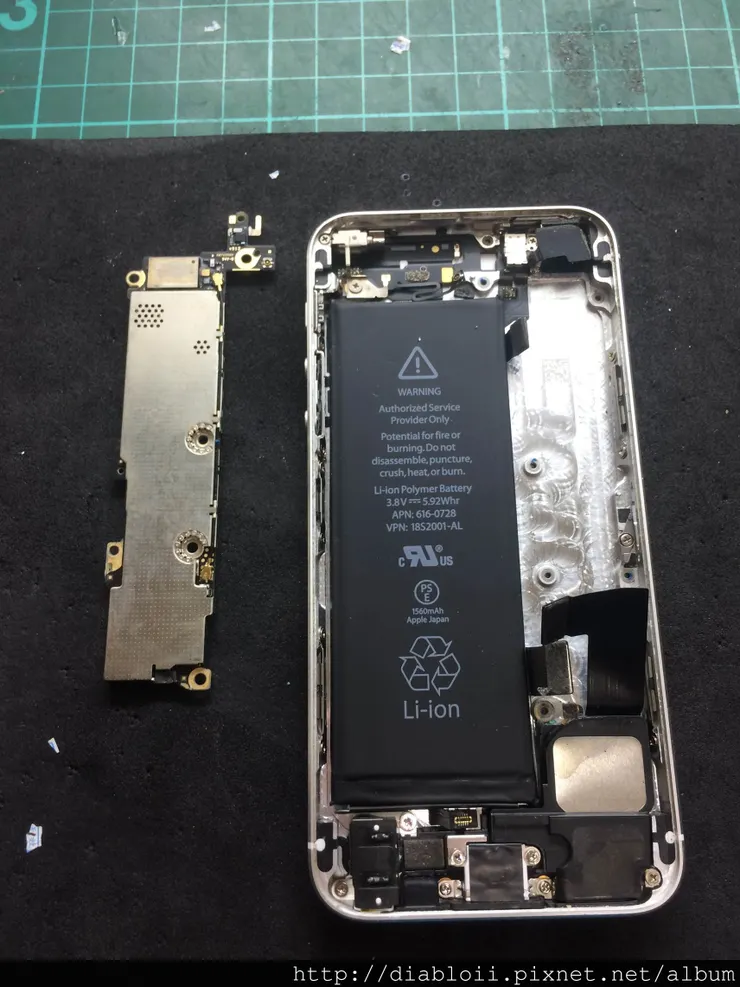

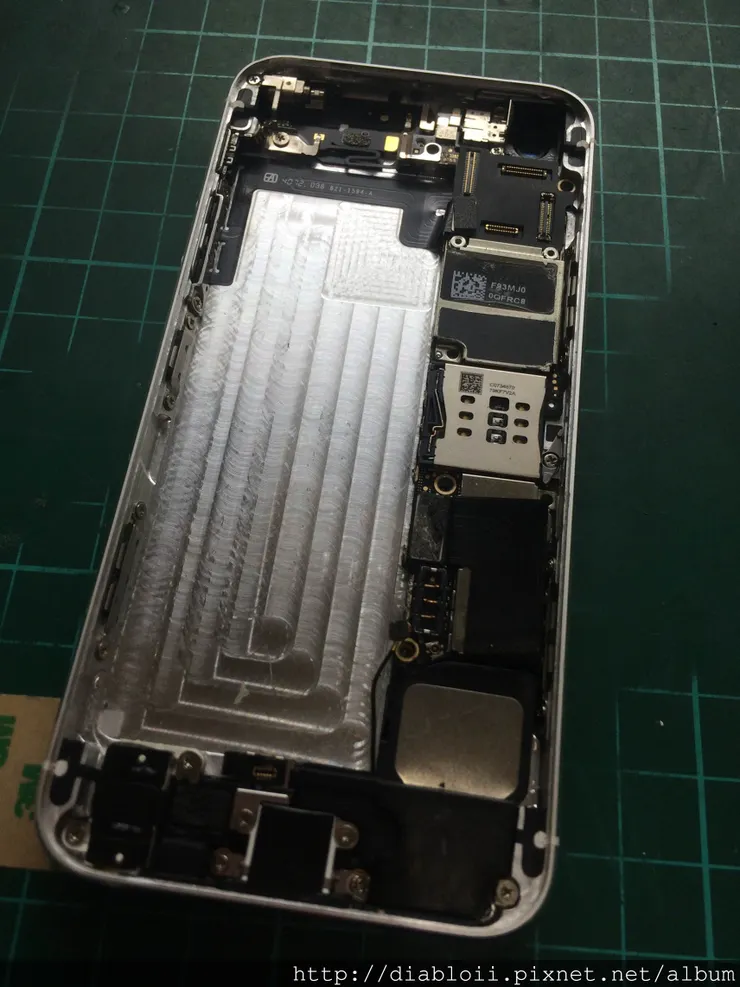

到這裡就完整的將主機板卸下

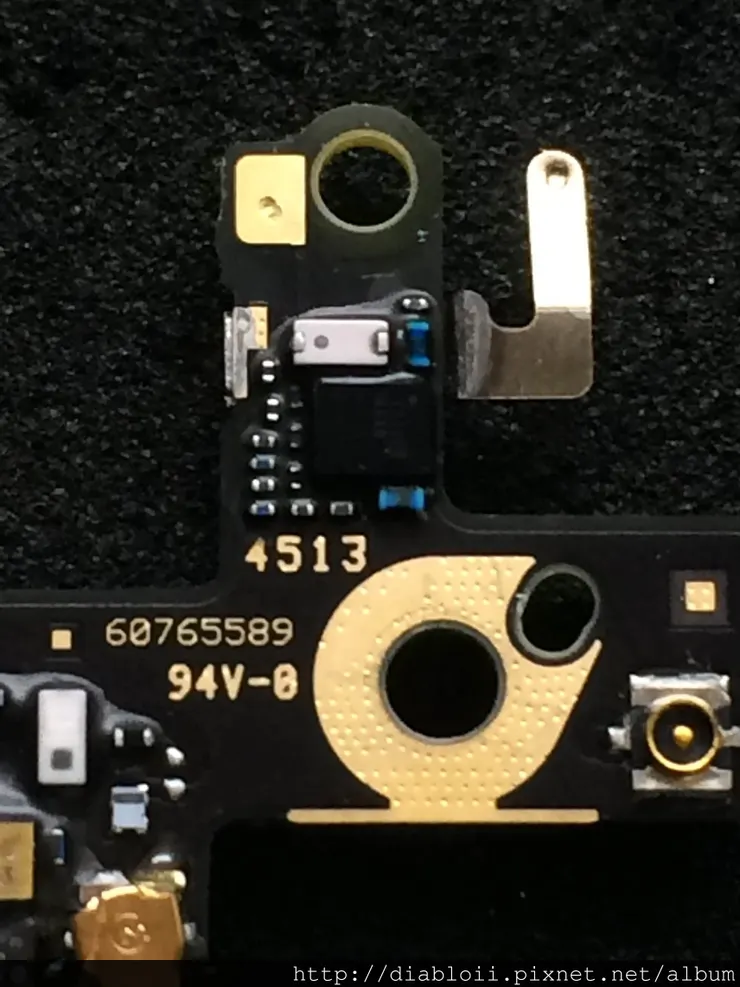

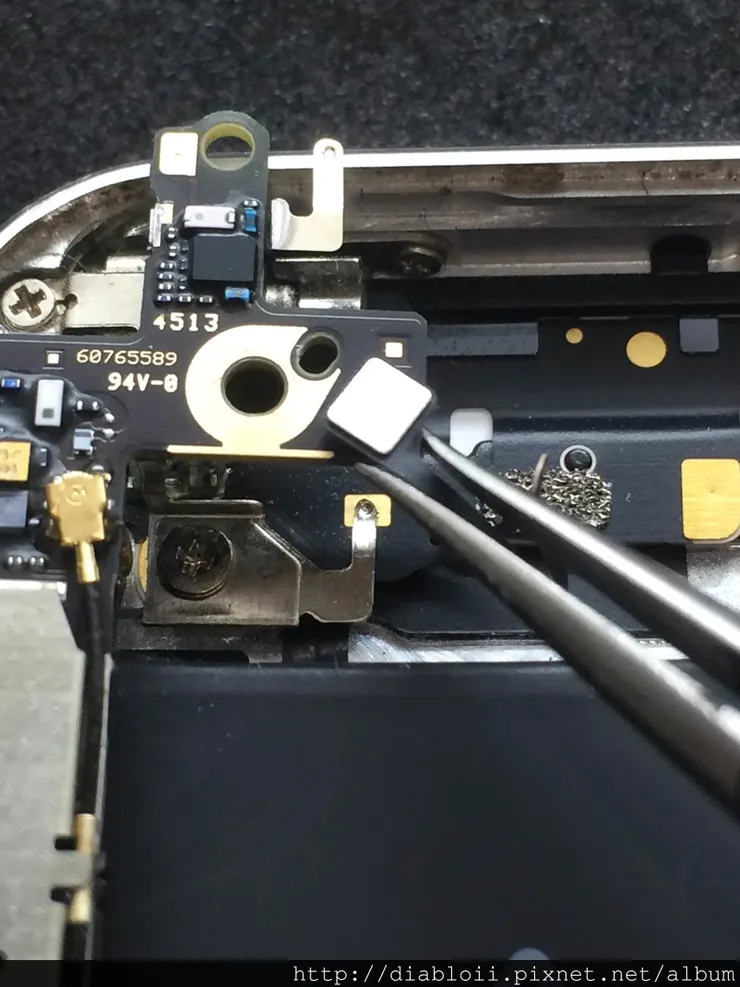

在拆 WIFI 天線時，就有注意到，這裡寫的 94V-0 了吧？知道它代表的意思嗎！？
94V-0 代表的並不是生產週期，也不是製造地區，他主要是用來標示抗燃性能的等級劃分，新聞上時有報導 I Phone 手機爆炸或自燃，大部份雖然都面目全非，但 PCB 板通常並不會跟者燃燒起來，而這指的就是抗燃性

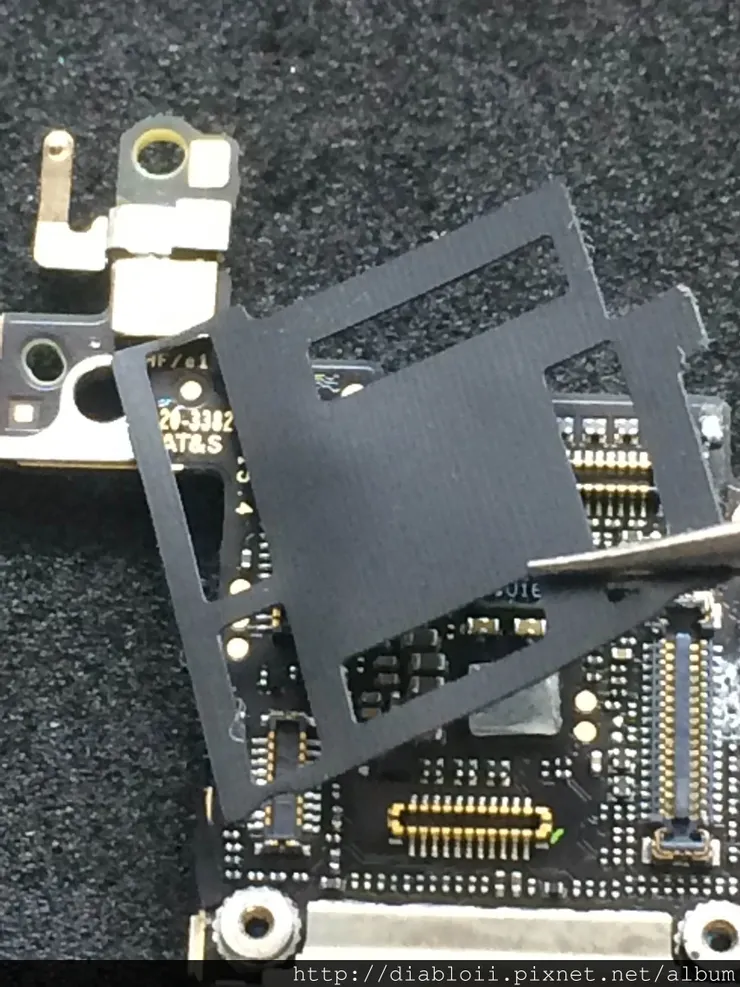

接者將膠紙移除，這個也並非是沒做用的，有機會在跟各位說說，今天先不講這個

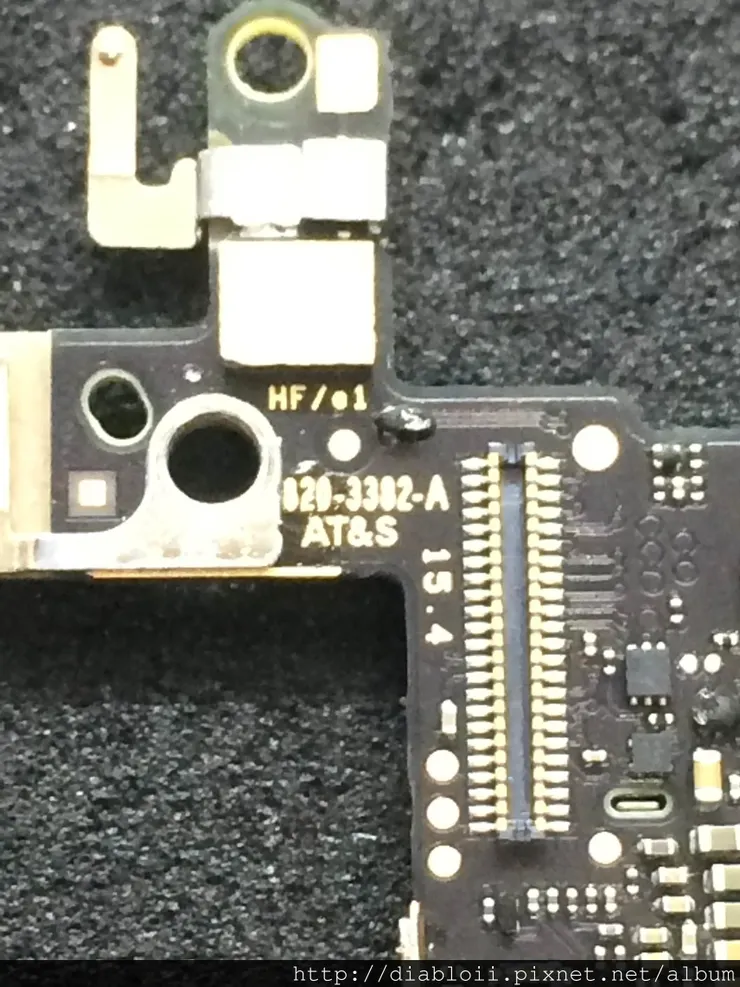

主機板正面標示的是 AT&S 出廠的 PCB 板，而版號為 820-3382-A，而這塊 PCB 版也是最通用的，除此之外還有 3392-A 等等...
雖然大主體結構都一樣，但實際上在不同的版號，都有不相同的地方，關於出廠主板，在之前的文章就有提過，這裡就不提了

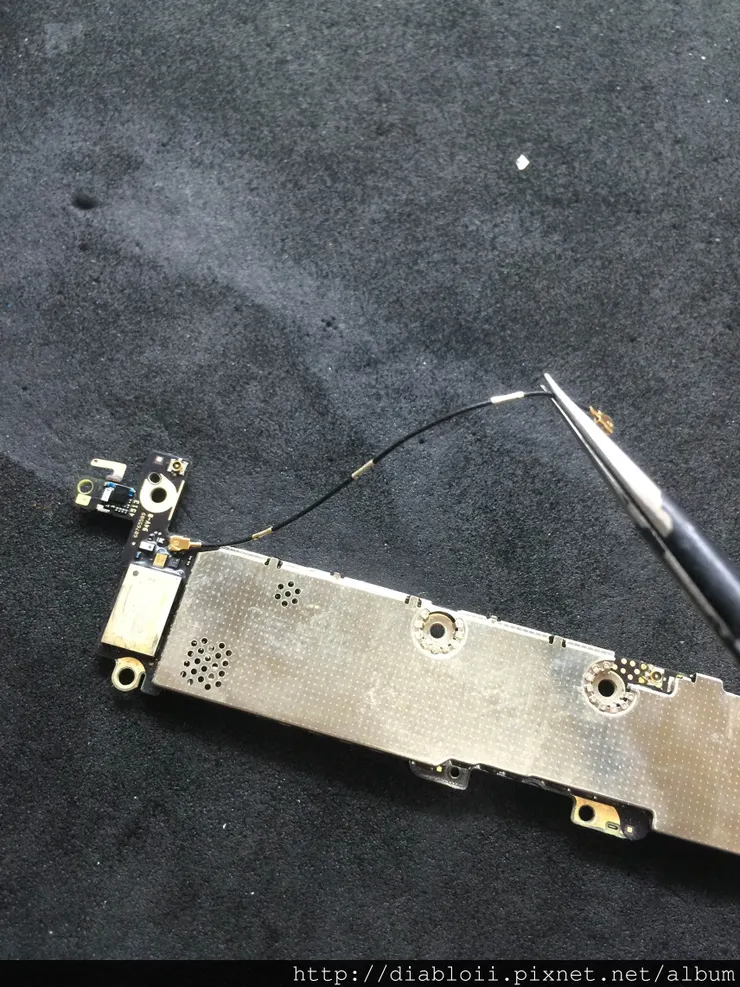

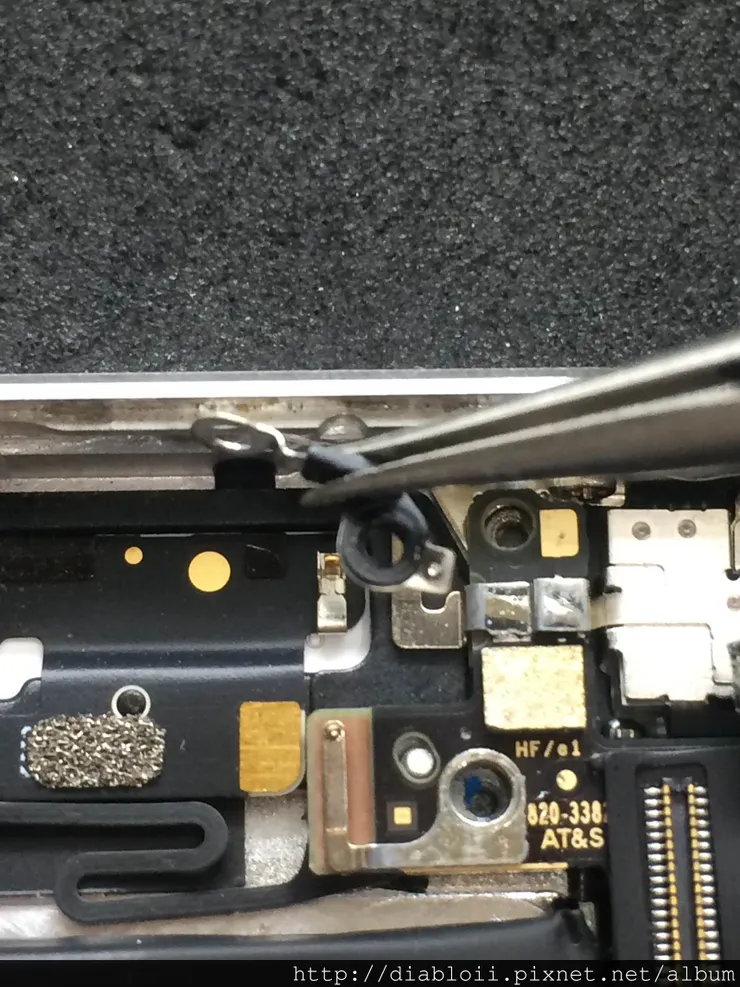

移除最後一根天線

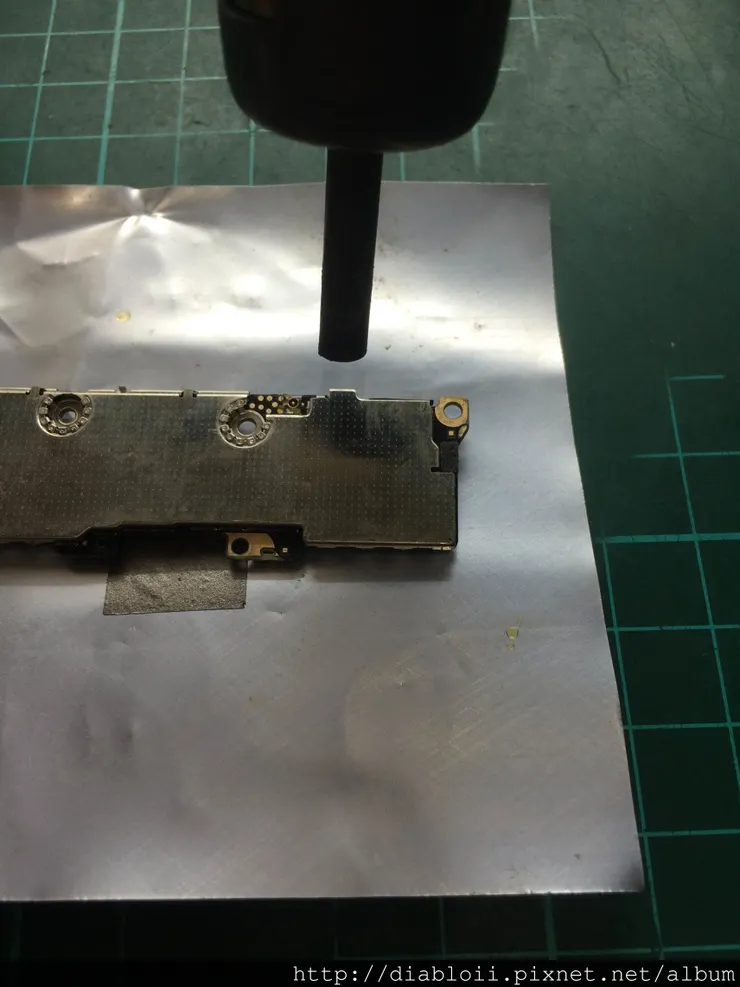

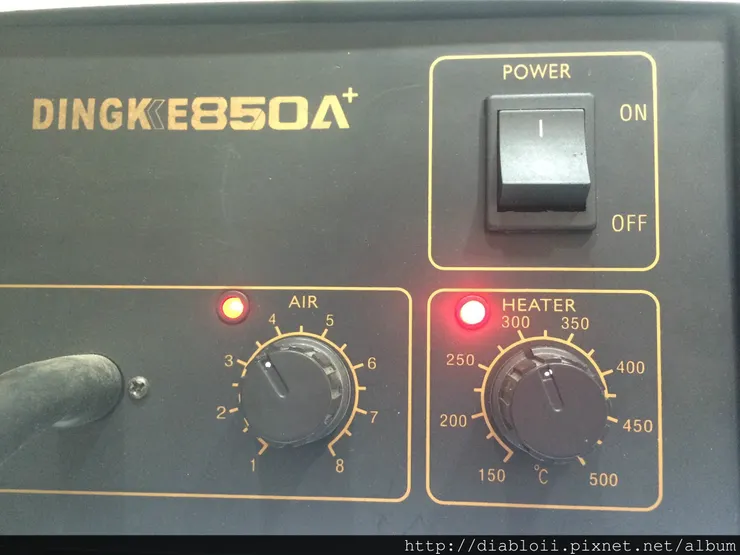

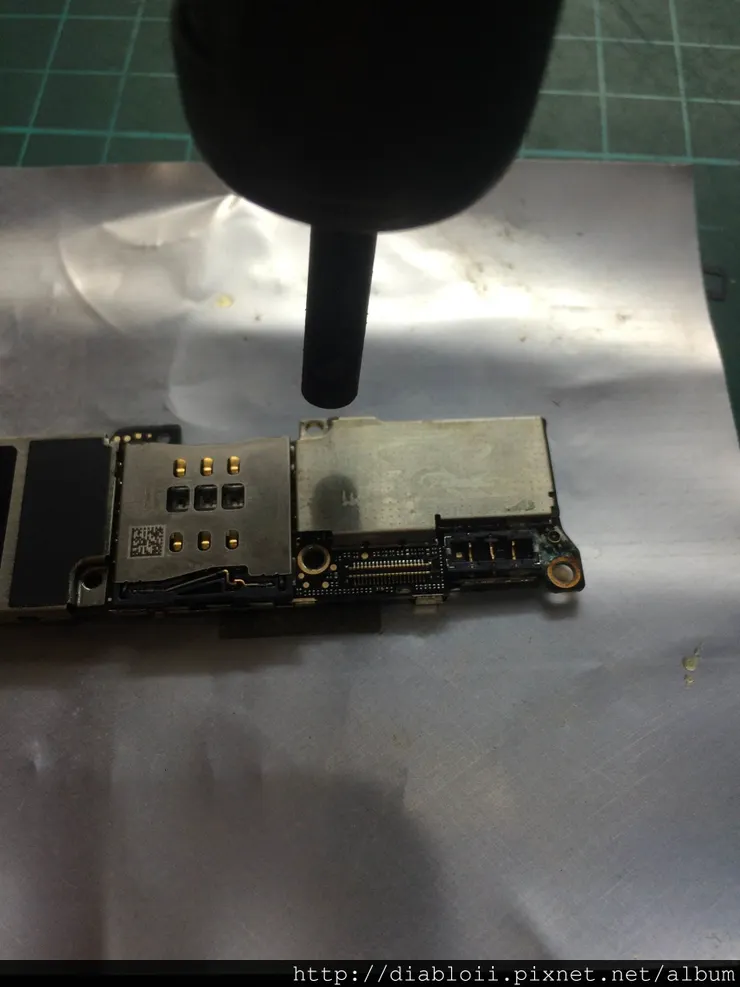

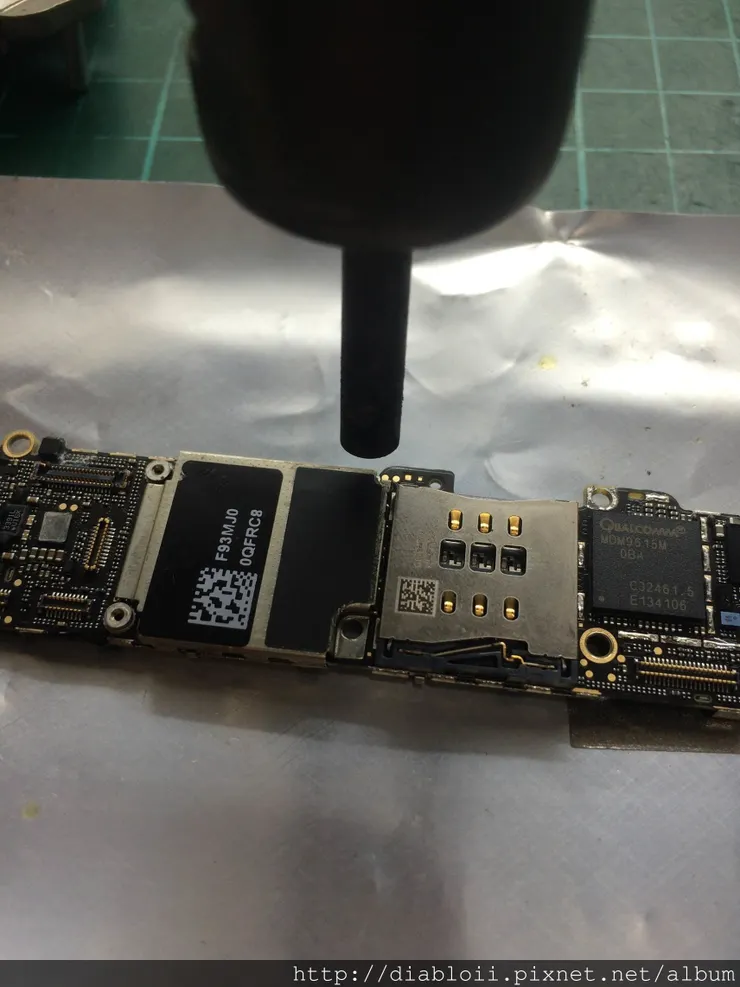

打開熱風槍 風速 3.5 溫度 300

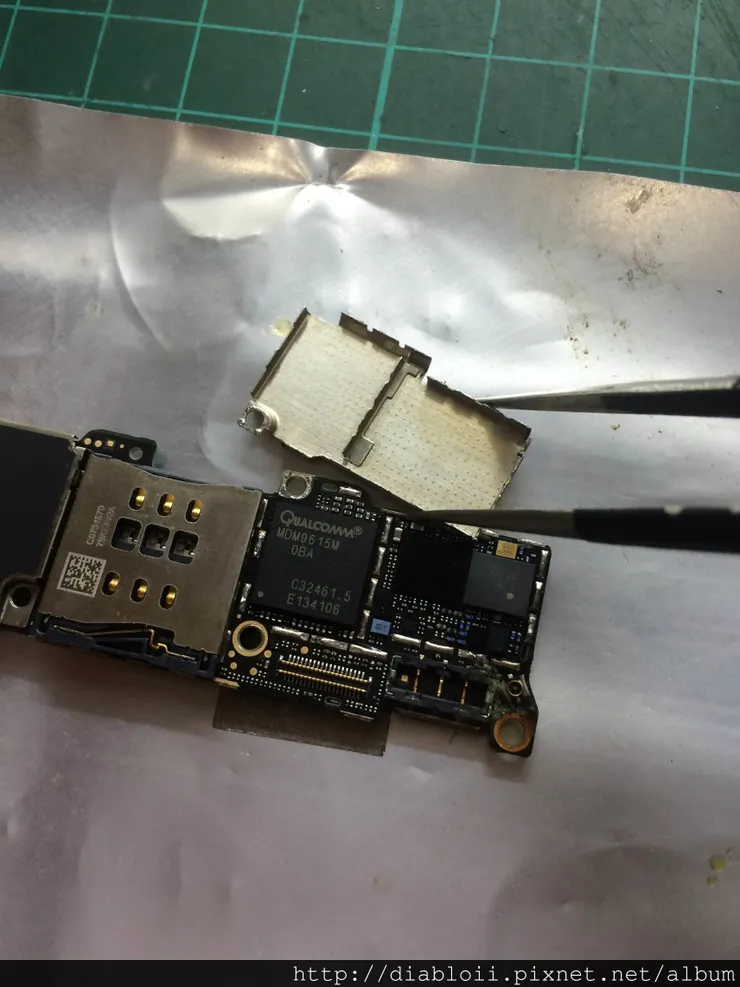

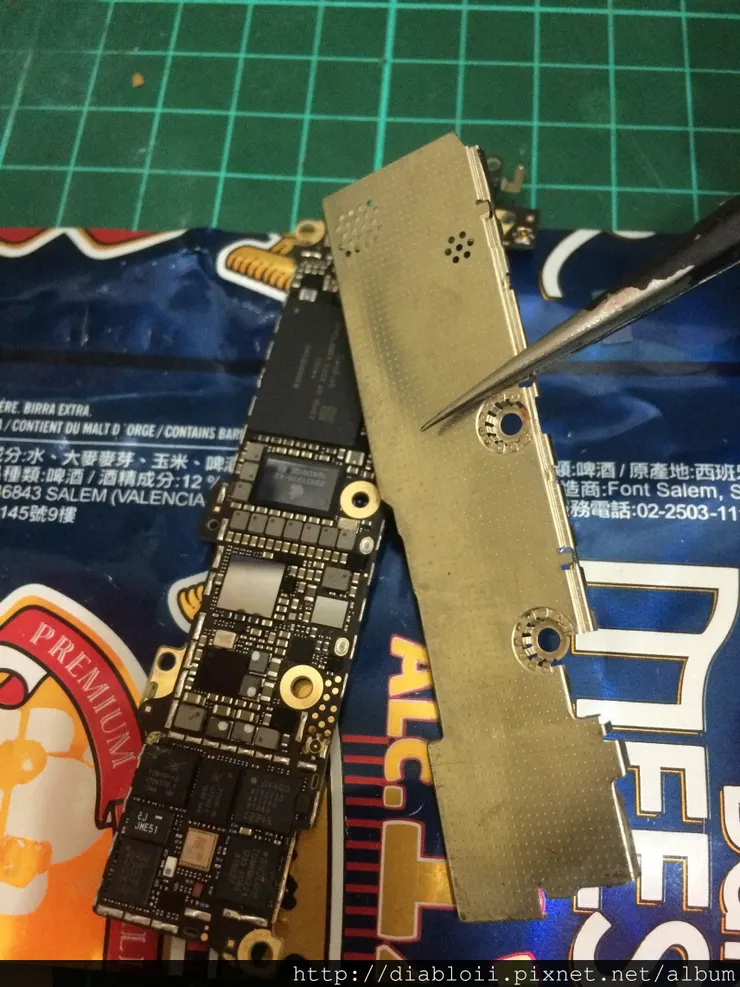

開始移除金屬遮避板，總共有三片

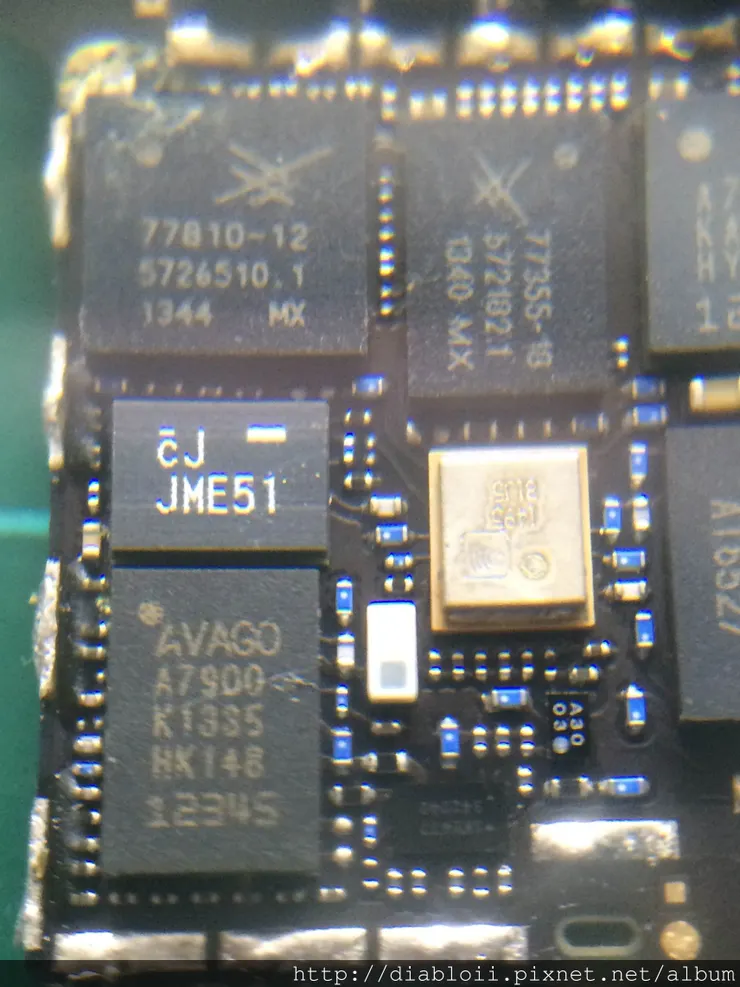

載波、基帶處理器、 Radio frequency

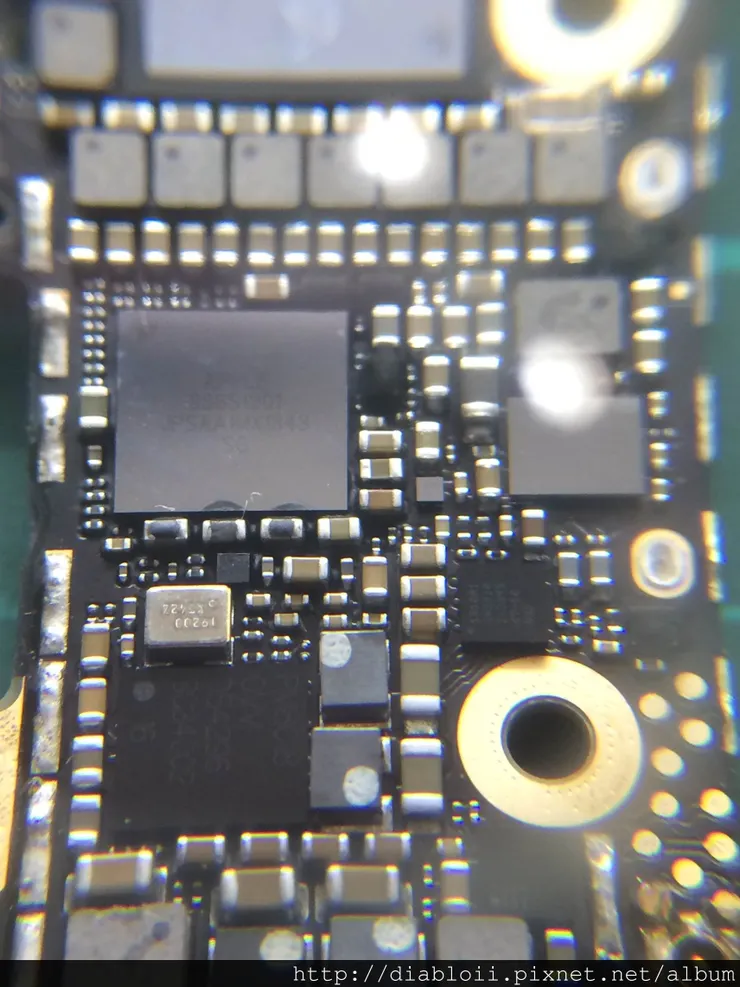

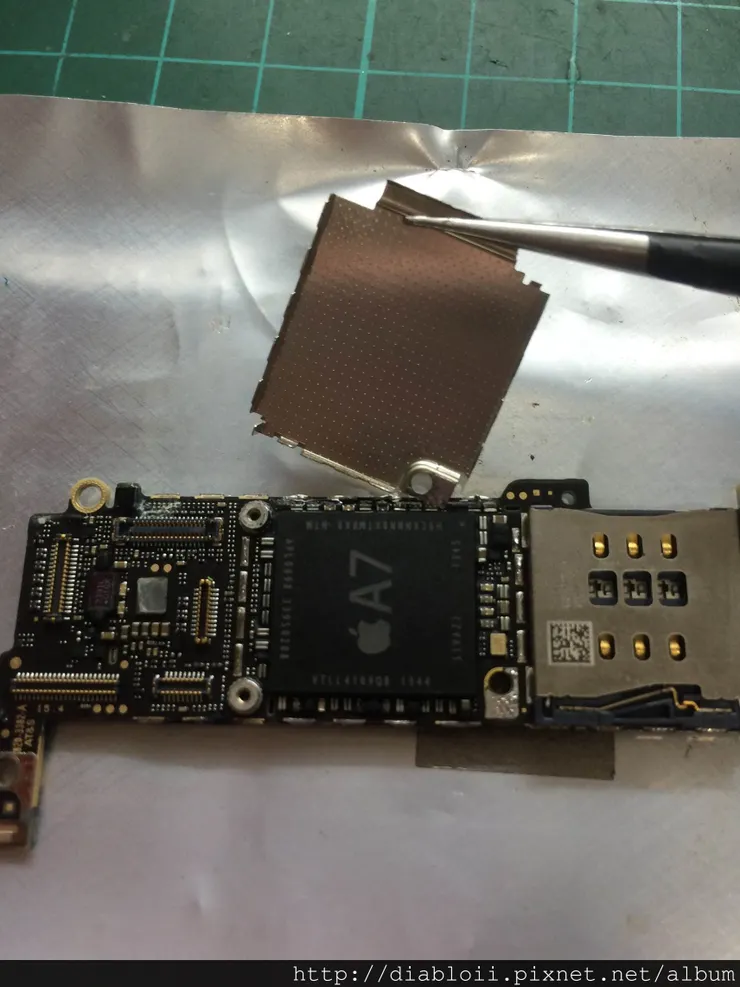

核心 A7 處理器與 24M 晶振
最後一片

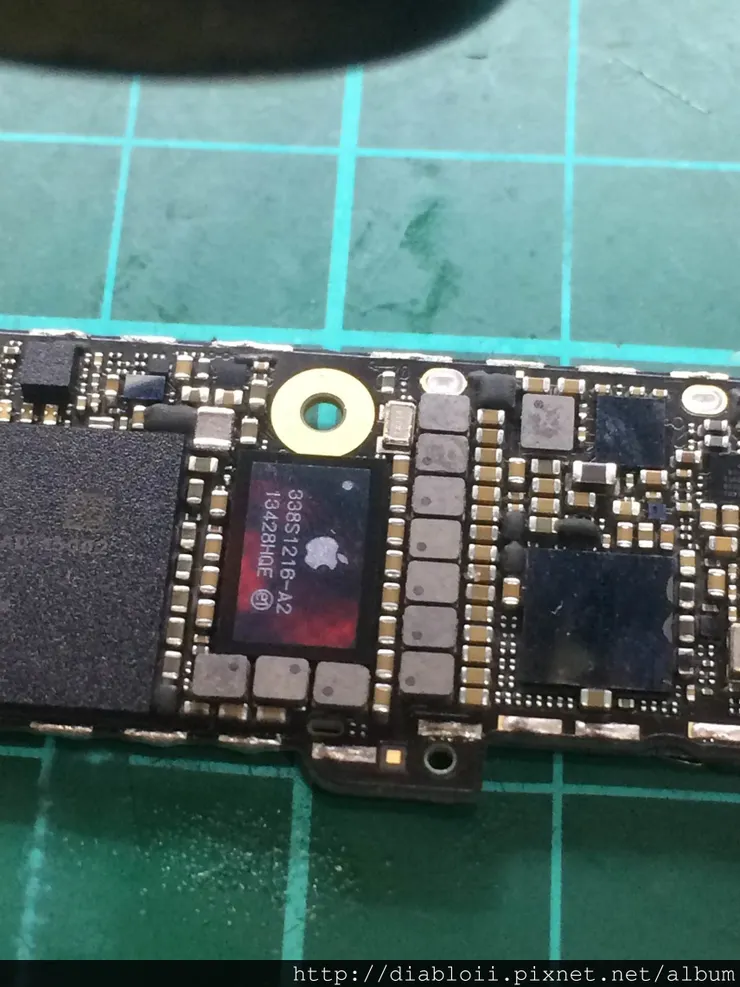

主要有快閃記憶體、主電源控制器、觸碰控制、顯示控制、閃光燈控制晶片等等....

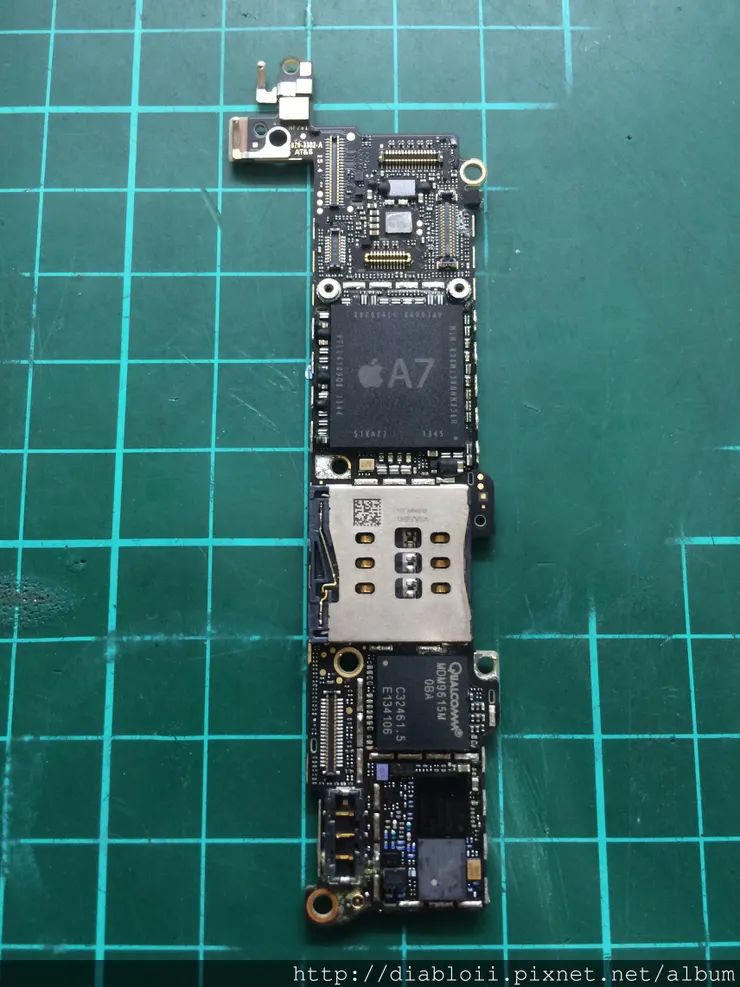

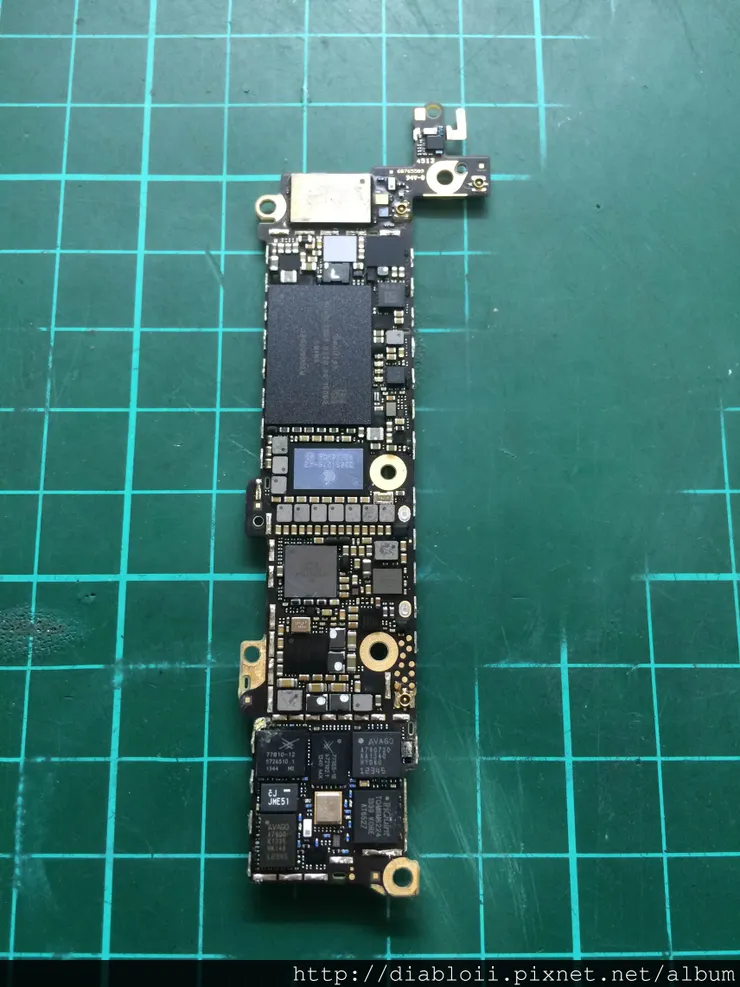

主機板正面
主機板背面

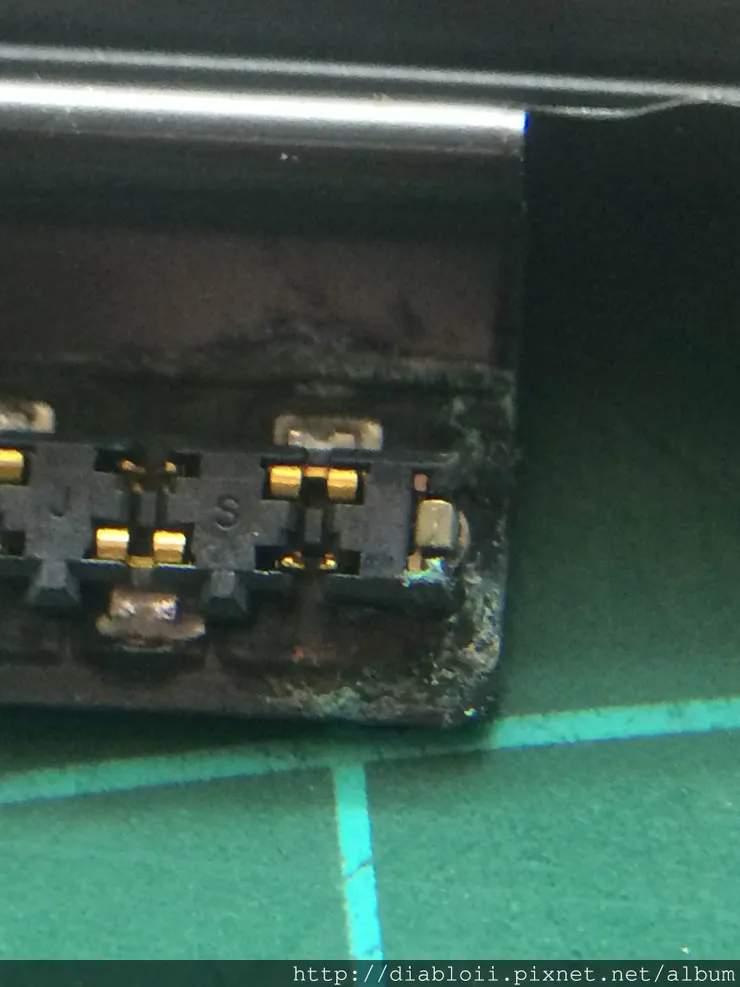

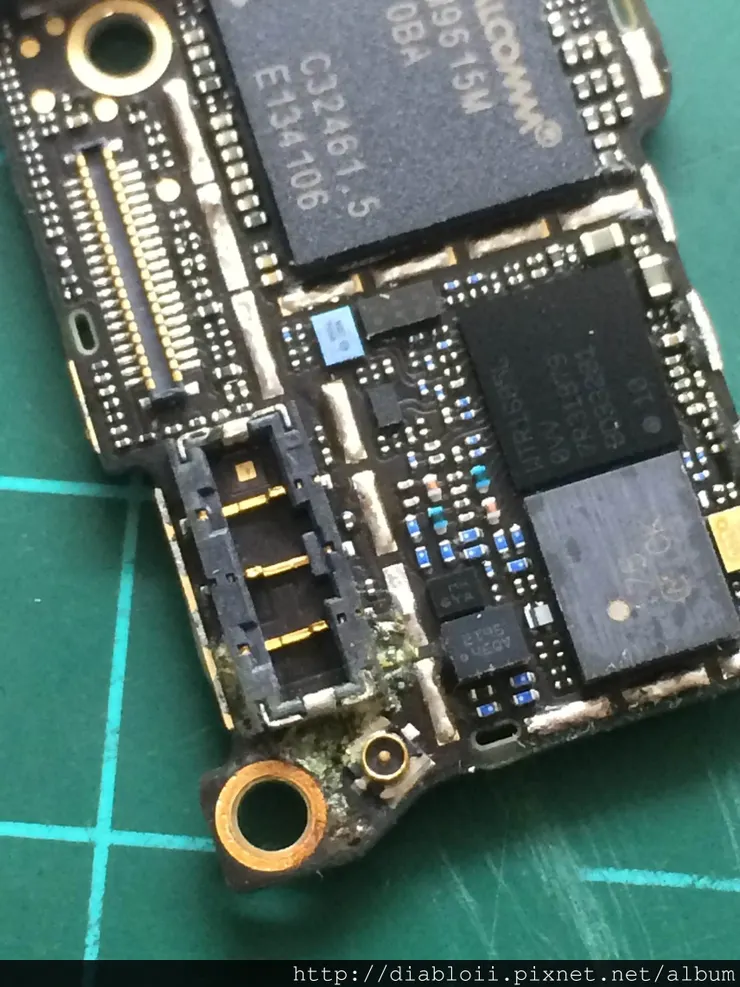

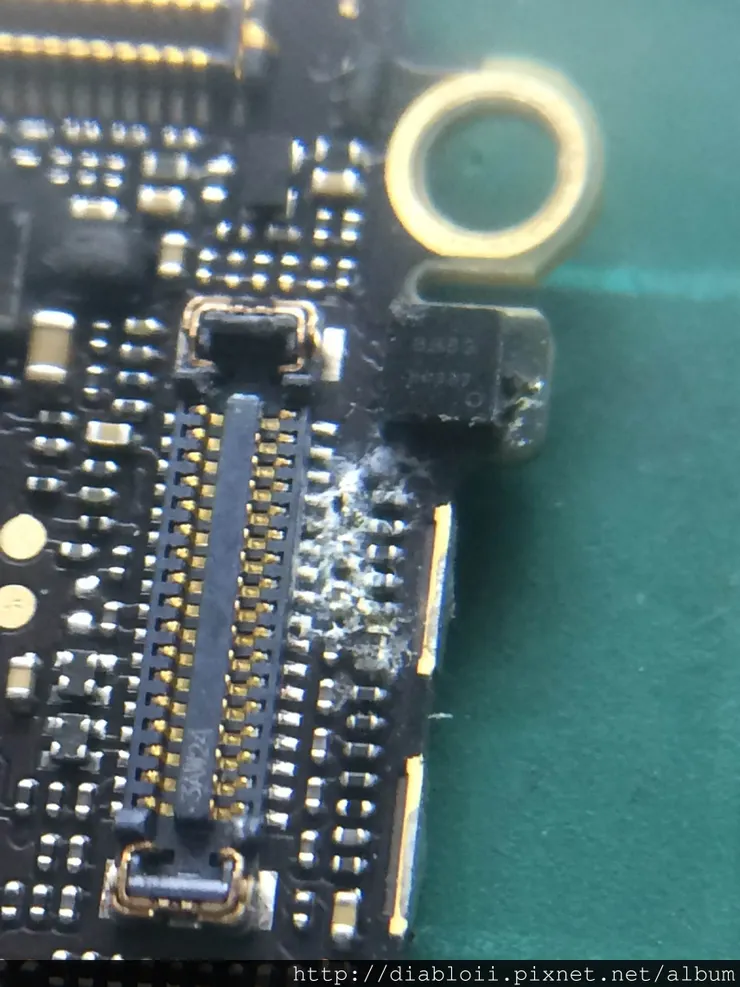

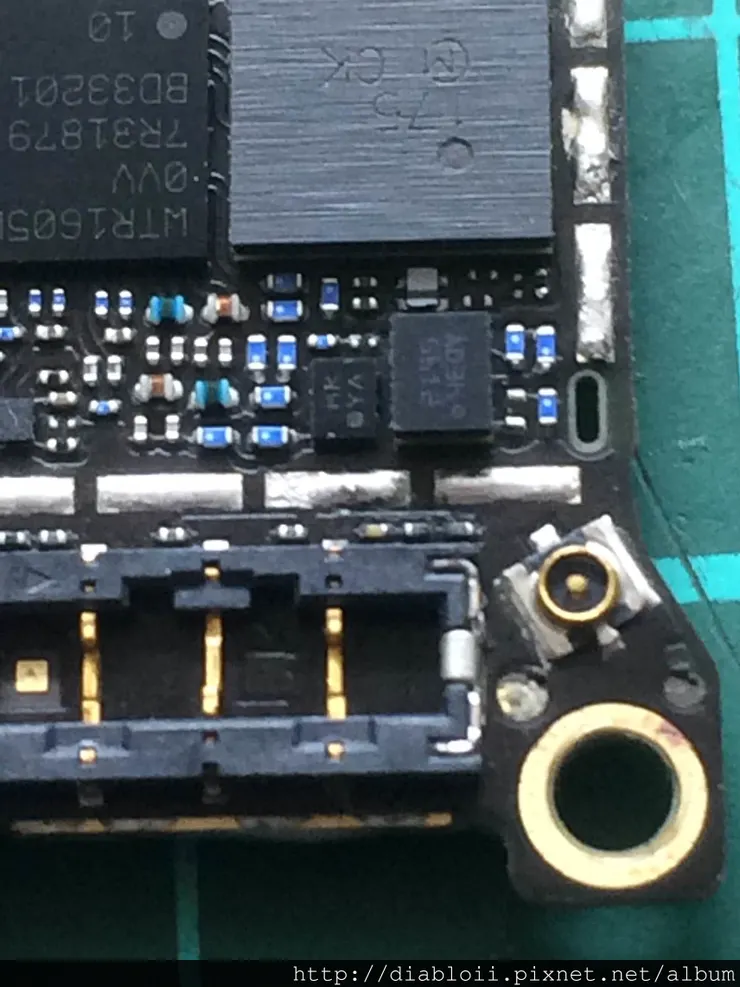

在連接座附近的電感都已經腐蝕嚴重，其中幾顆都已經移位了，在靠右邊一點 J4-RF 與 U26-RF 也有被腐蝕的現象

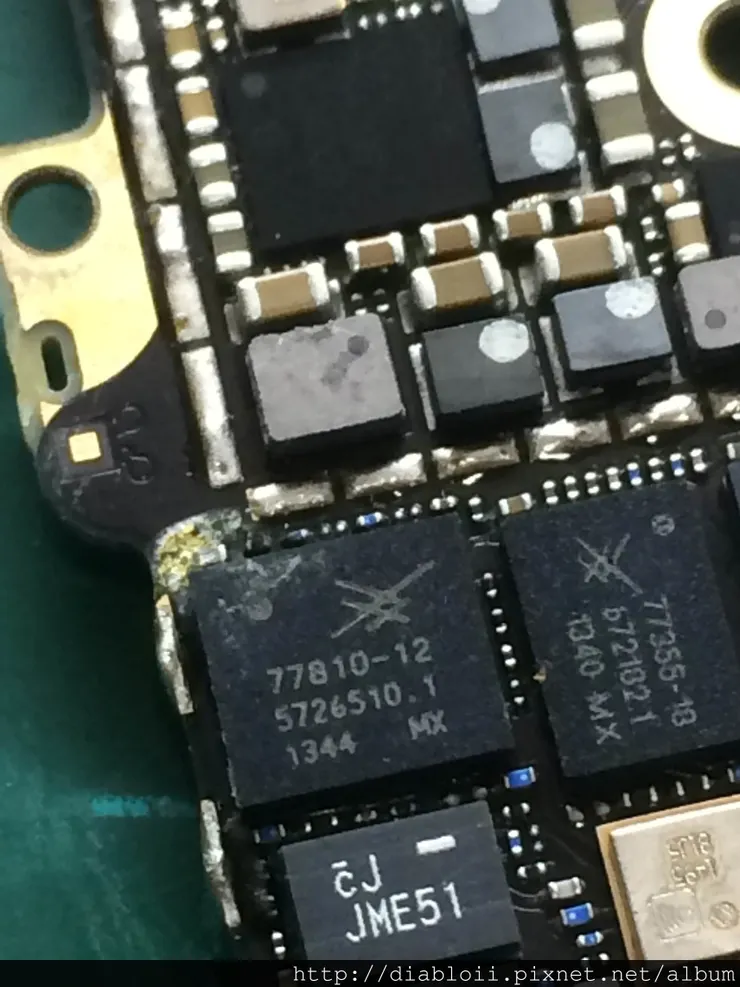

轉到背面來看，在 U58-RF 晶片與週圍電感都有嚴重腐蝕
這個我不想講了....
除了幾處之外，其它部件都還算完整

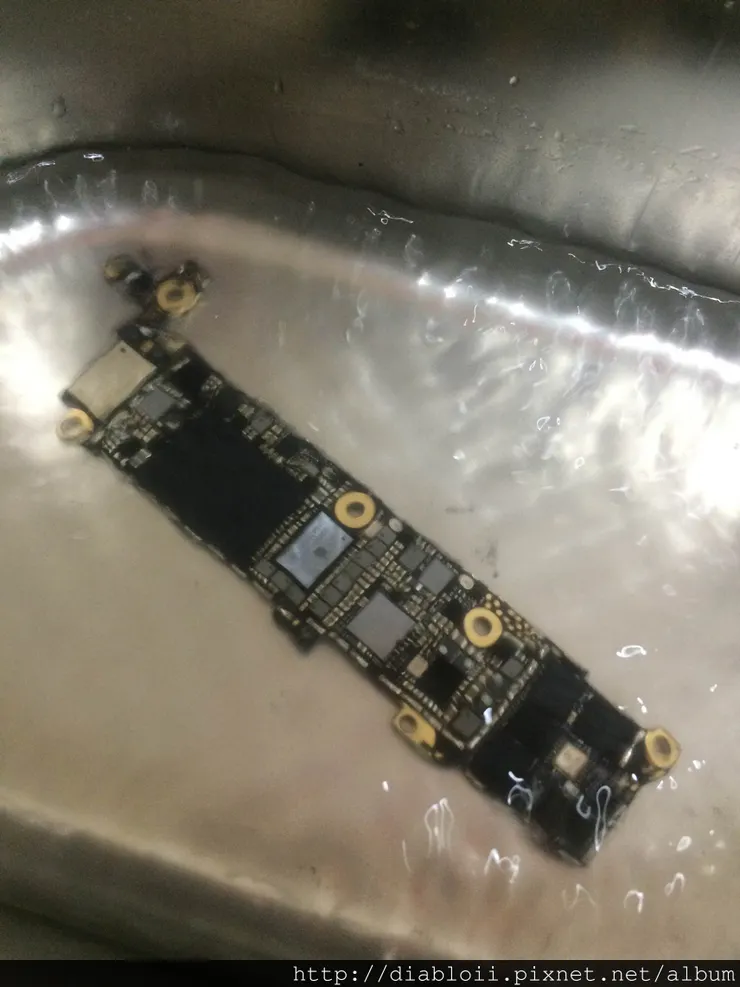

先做最初步的處理，這次用的是調和甲苯

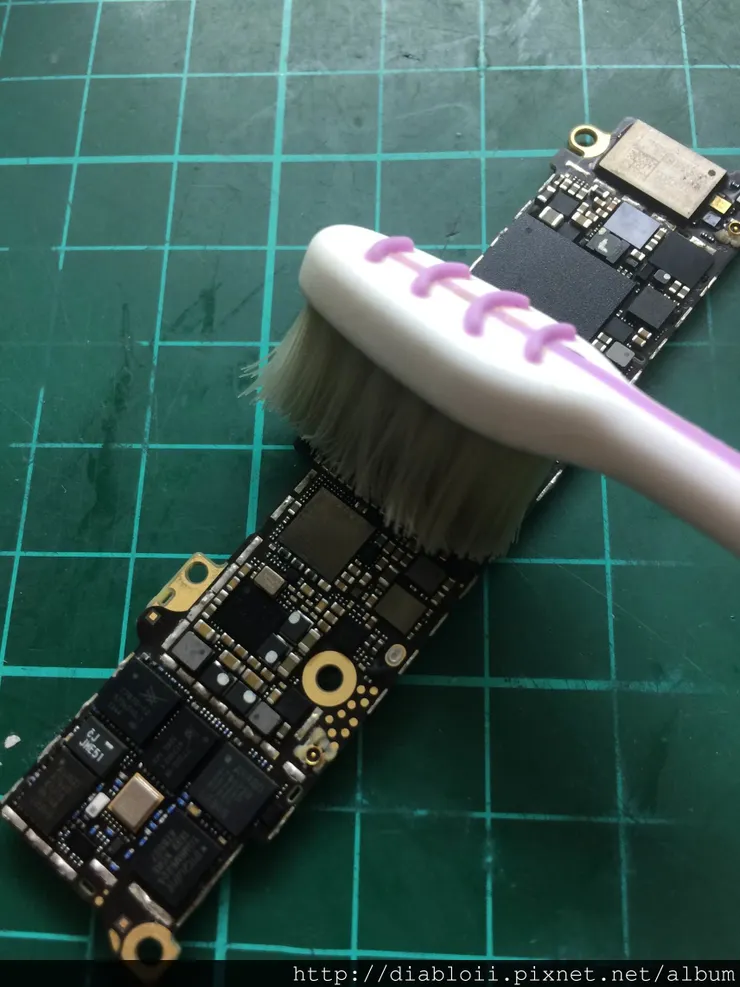

重新開始整理電路板，利用比較軟的毛刷，反覆刷洗，在利用較硬的刷子，局部整理
同時在將已經重度腐蝕的部份，從二側開始補焊，最後在用酒精重新清洗一次
利用紅外線烤燈，對主機板做燒烤的動作，約 55 度，持續 2 分鐘
裝上電池、面板，準備單板開機

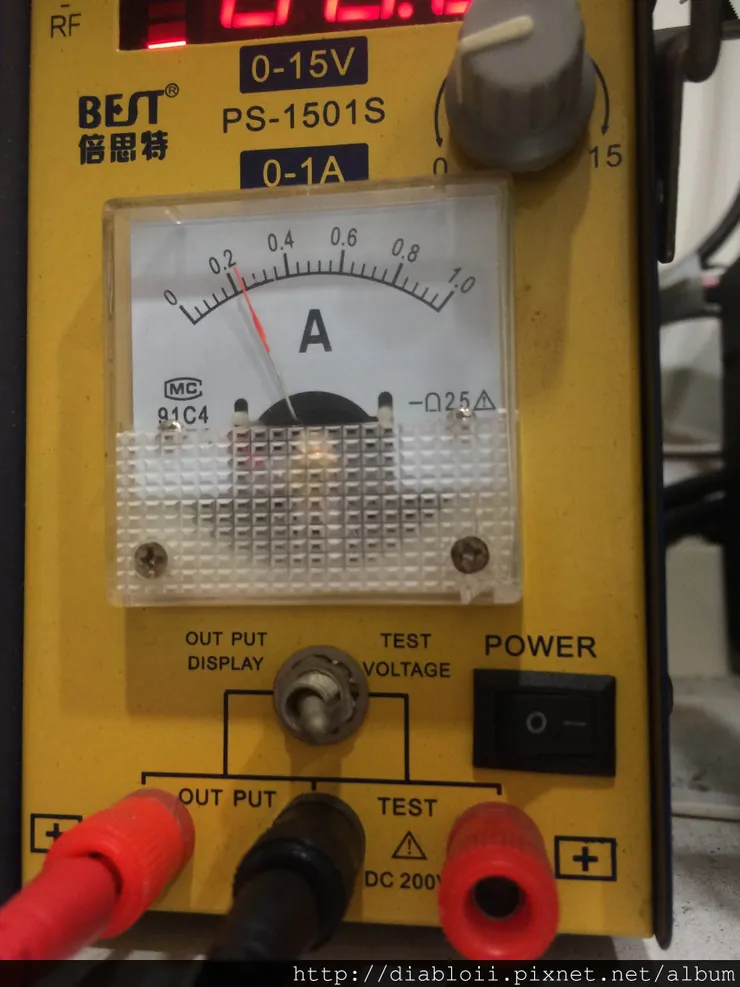

其實一般單板開機，應該是使用電源供應器，除了可以直接觀測數值外，還可以調整與測試，不過我懶....
單板開機在 I Phone 5S 是右上第四角

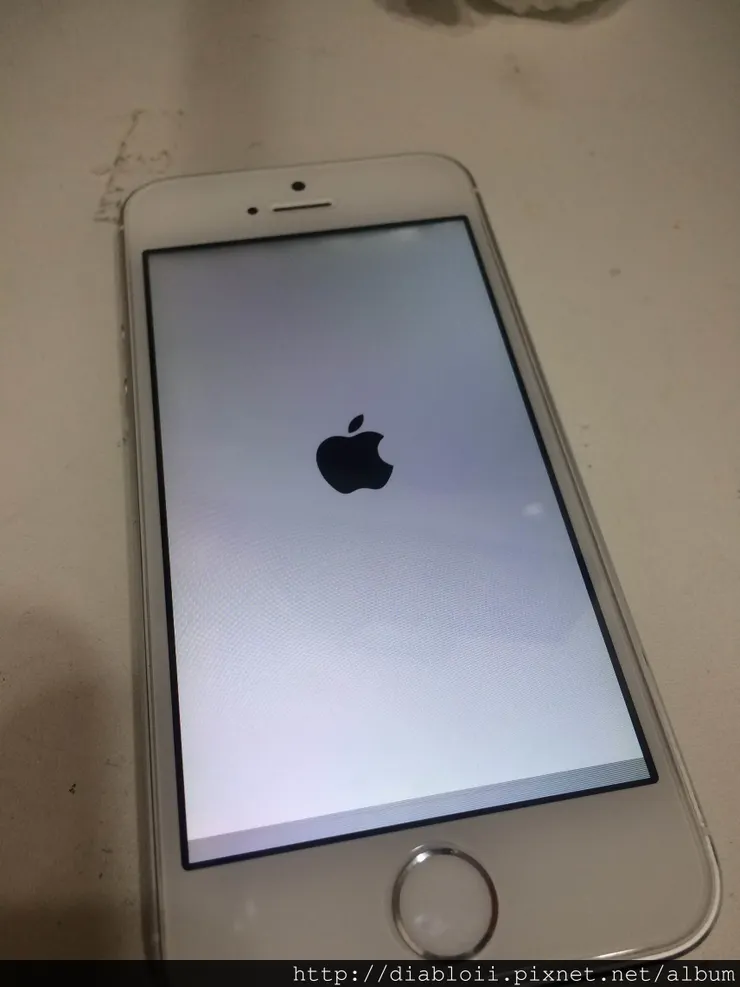

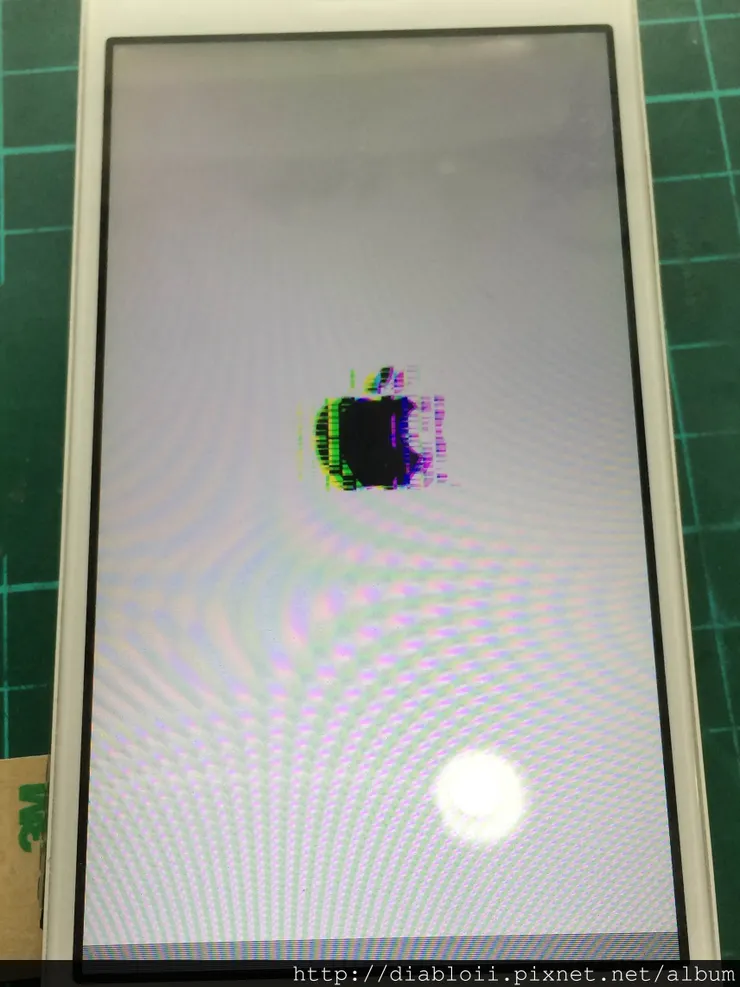

開機後是沒有紅光，不過出現了這個什麼雙色蘋果，到了這裡大部份人都覺得是面板問題，包括工具人自己也是
但是都猜錯了，並不是面板的問題，開機就停留在雙色蘋果，無法進入系統

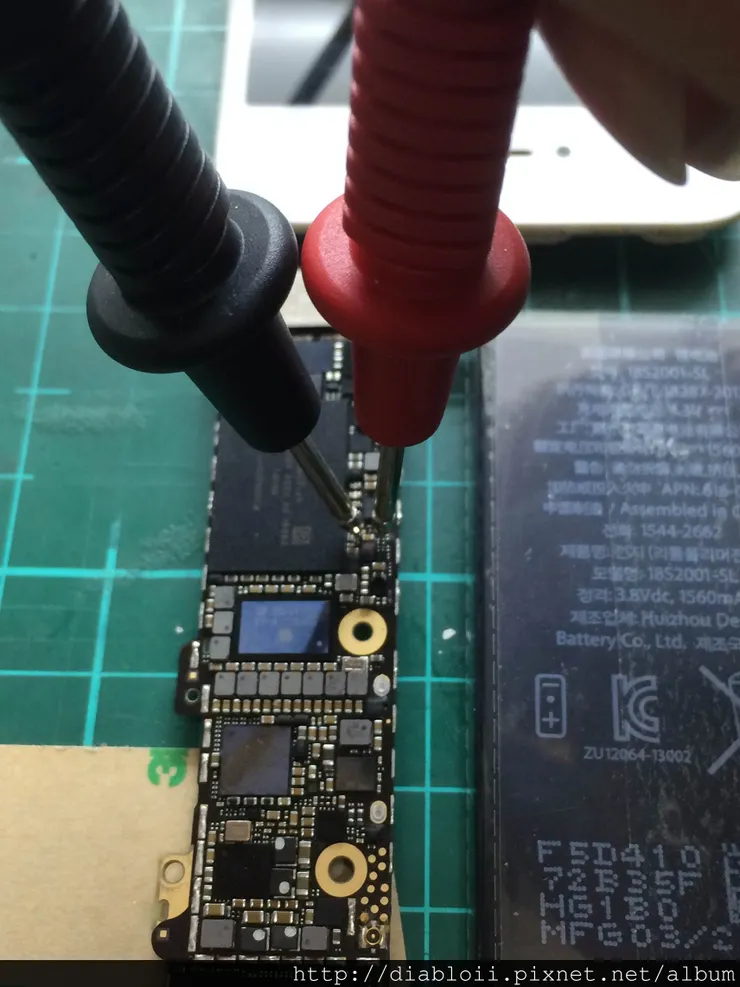

只好重新測量，開機電路的部份
從 L15 ~ L17 都重新定位過，都在正常值，不過到了回覆訊號的地方就開始異常了

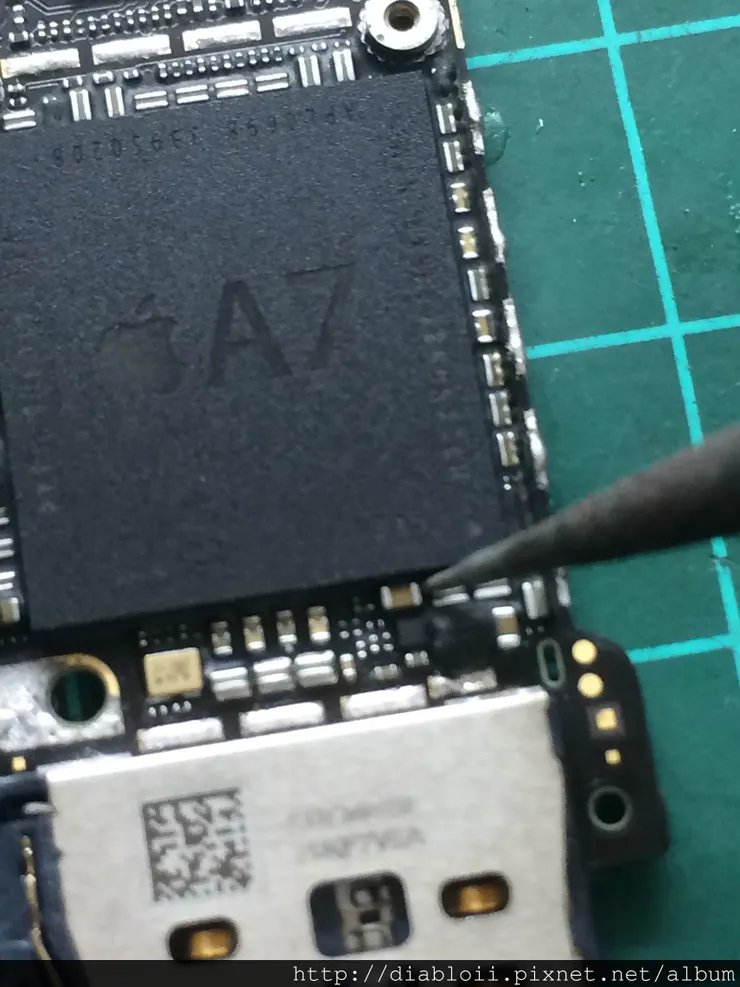

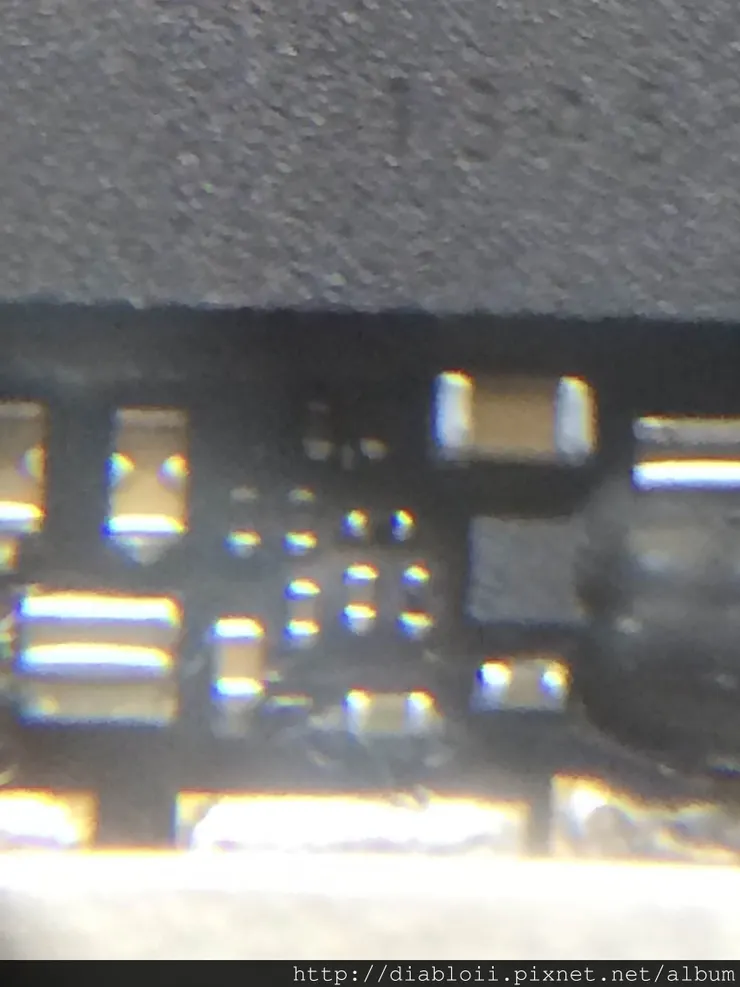

除了 Y1 以外，從 C166 . 169 . 174 . 282 . 377 整排都給他重新焊過，最麻煩的是，這裡相當靠近 A7 處理器，得要用烙鐵慢慢拆焊（看我烙鐵都生鏽！）
用吹的當然是比較快，整排吹下來，在一次整排吹上去，也不是說靠近 A7 不能用吹的，這是風險問題，為了處理這幾顆小的，到時候還要在把大的吹下來，又不是瘋了....
在給主機板降溫的時候，開始整理其它零組件

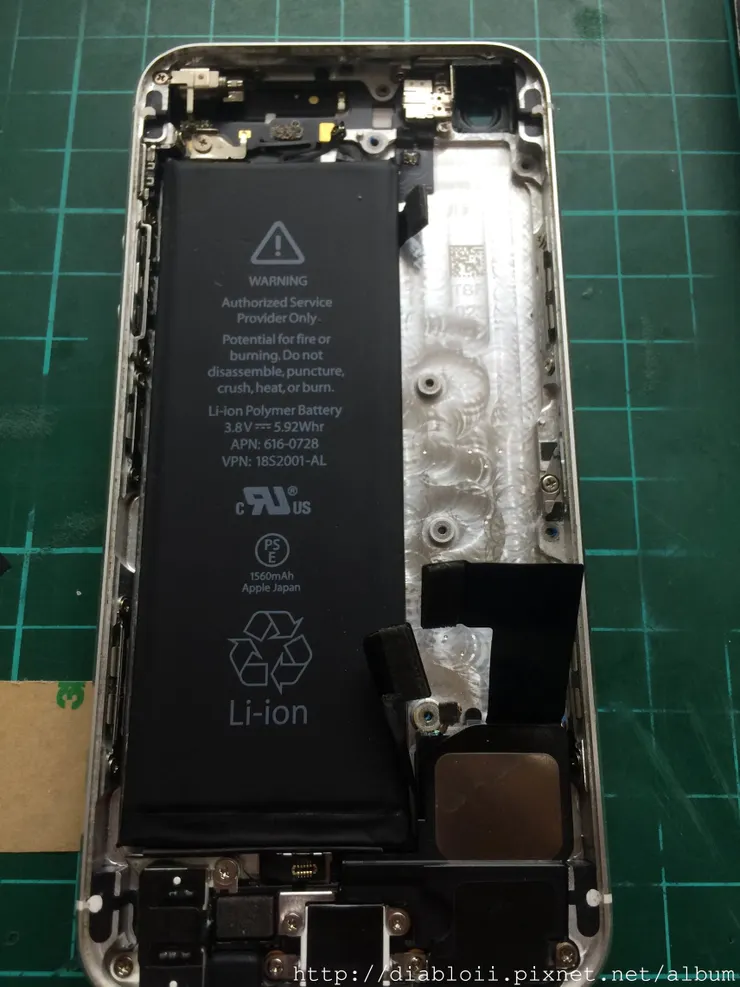

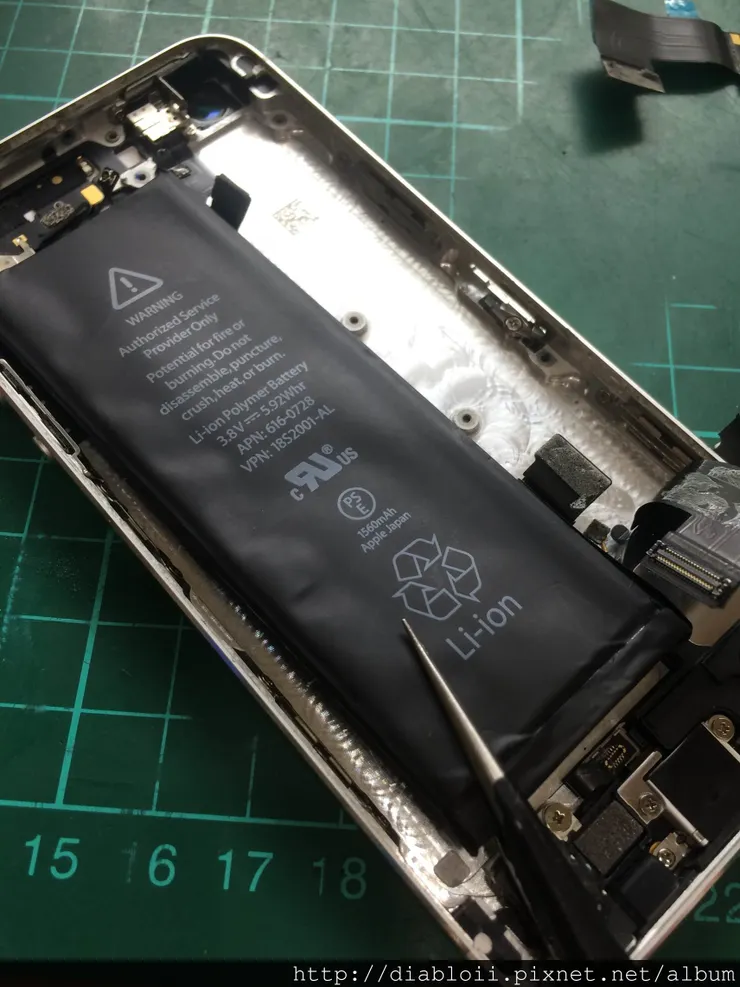

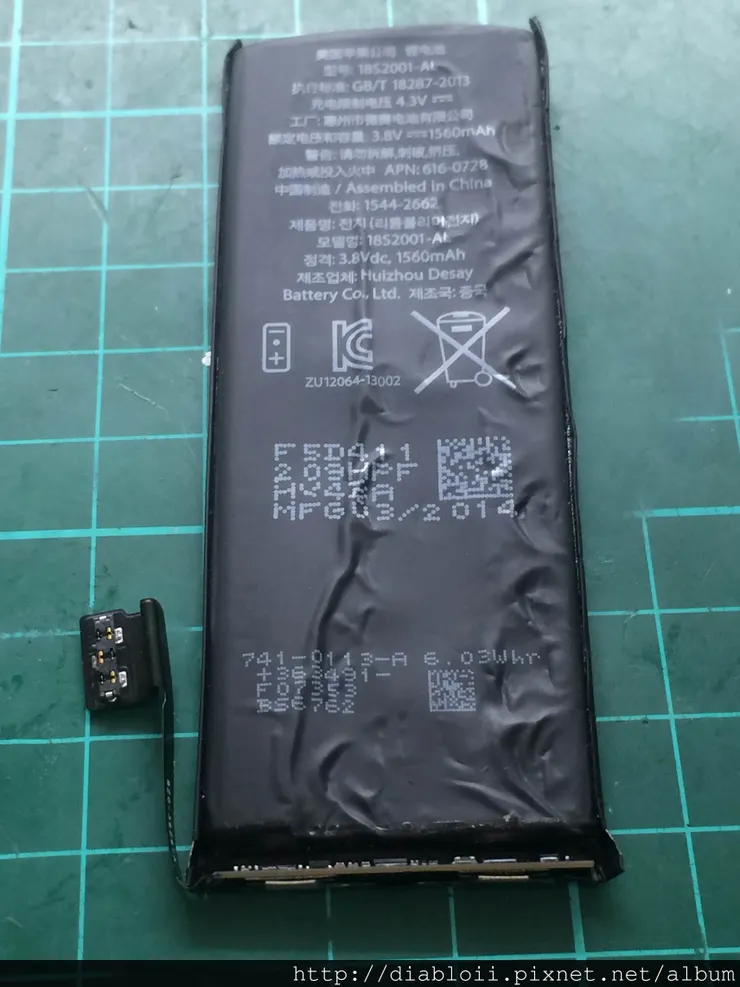

先將電池移除
電池可以換，這個其實可以不用理它

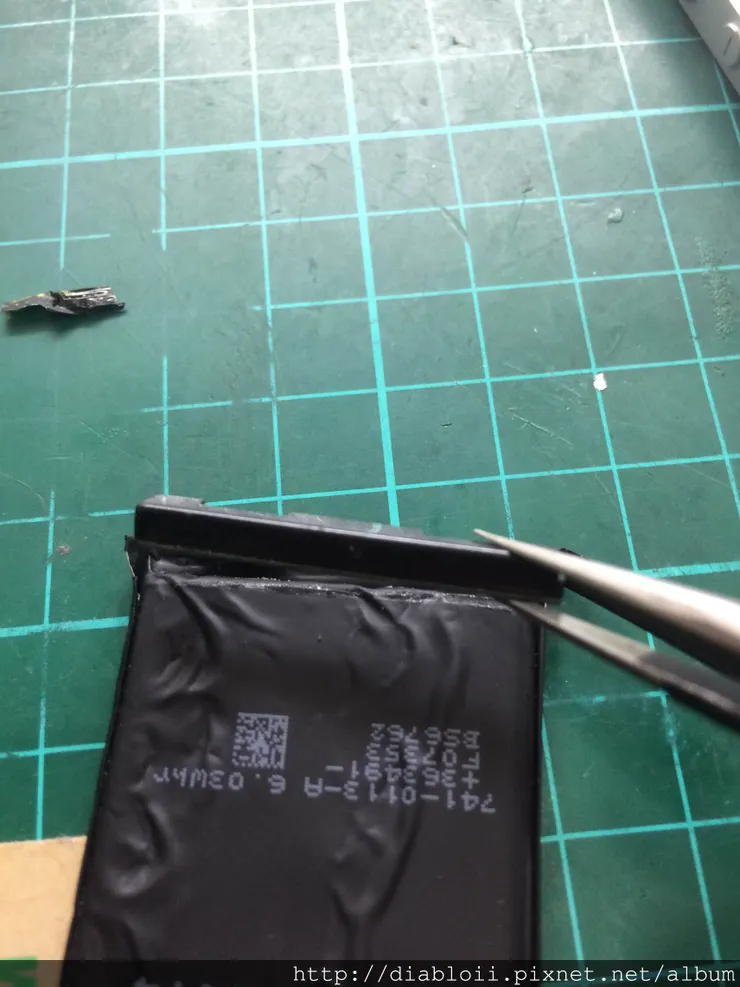

不過工具人手就是賎，先將電池的電路保護蓋取下
※ 電池這部份，請小心操做 ※

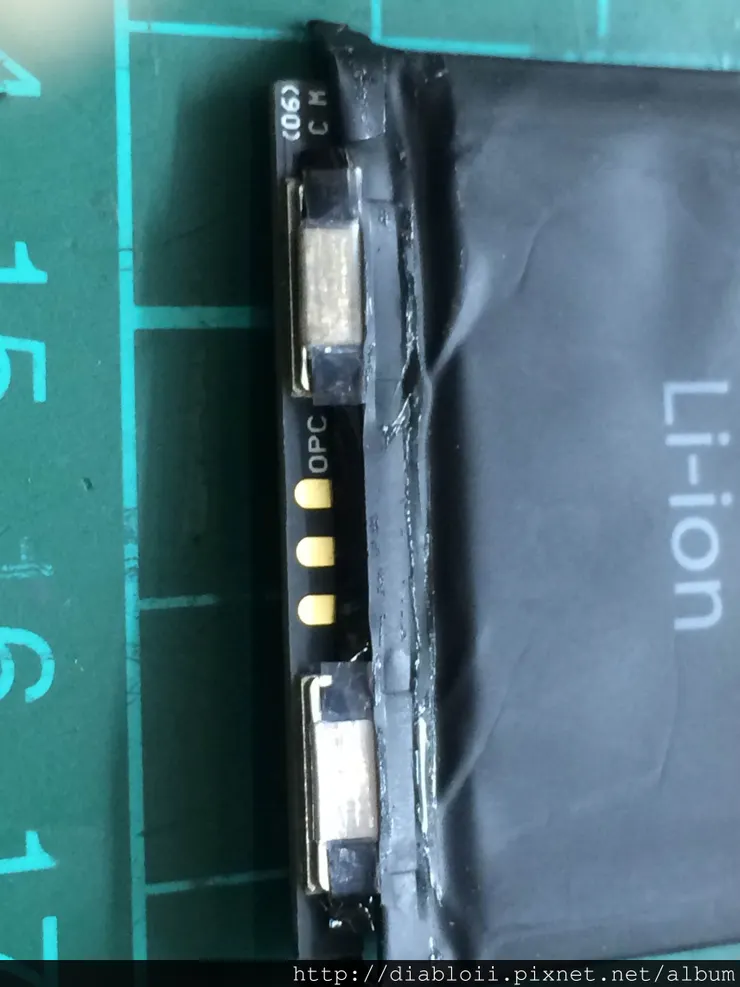

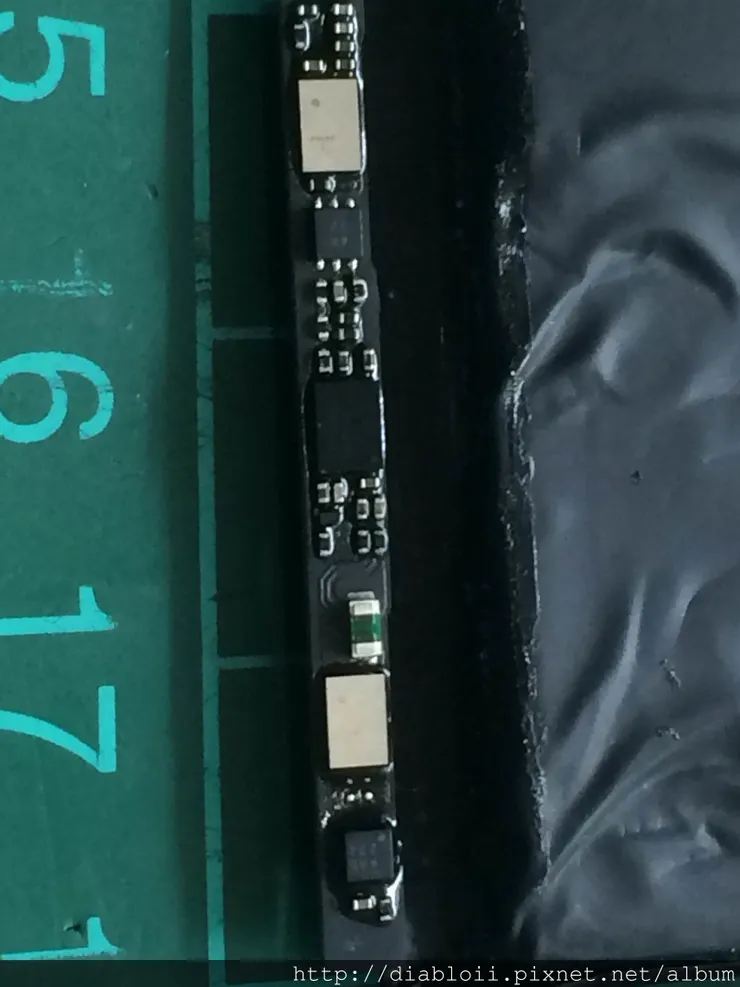

將電路板慢慢打開，可以看到部滿了密密麻麻的元件

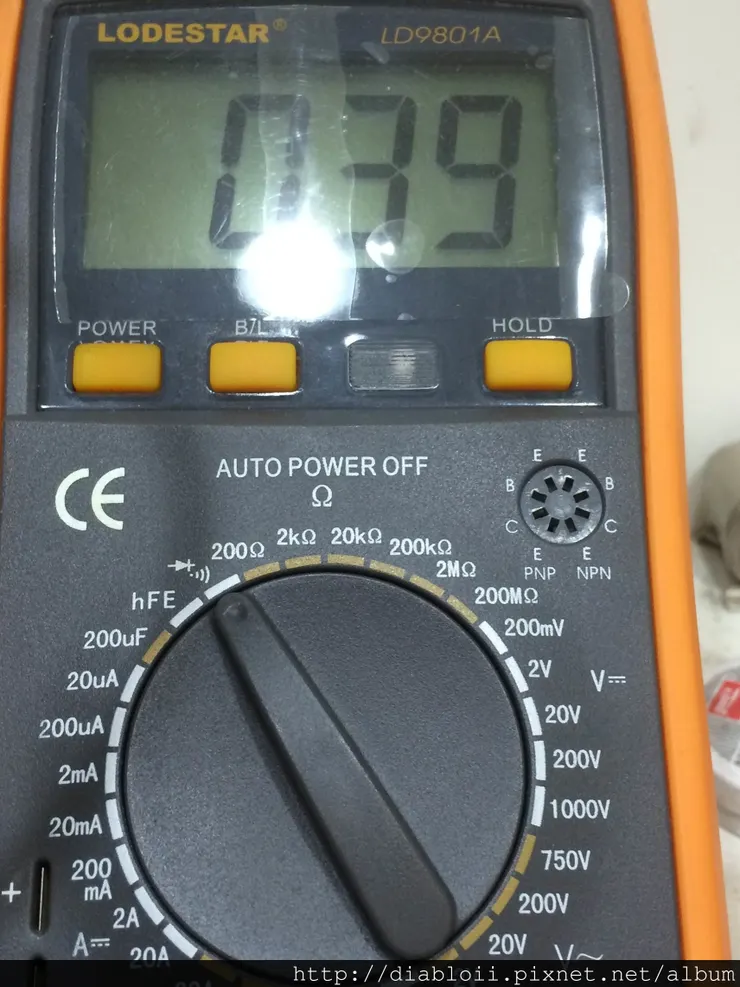

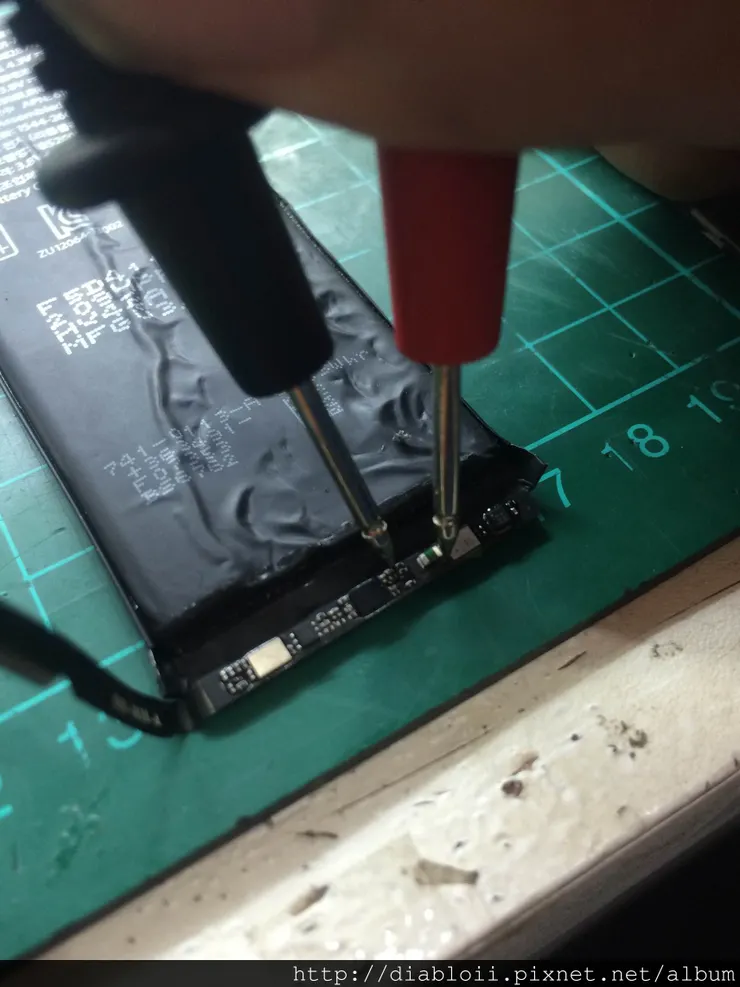

開始測量電路板是否可以做用，數值是否還在正常範圍，操做時請小心，不要讓他短路，不然會噴火的！
測量完後，就將電路板慢慢歸位，同時將連接點清潔整理，最後檢查電池外觀，有沒有六氟磷酸鋰外漏的情況

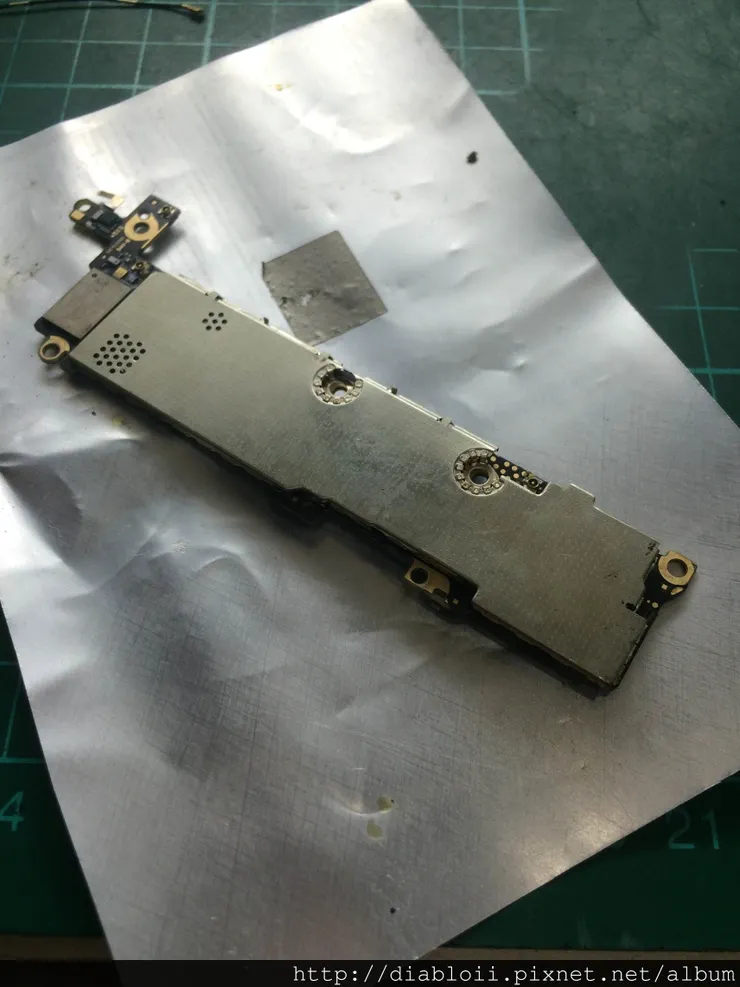

最後開始將金屬遮避板回裝

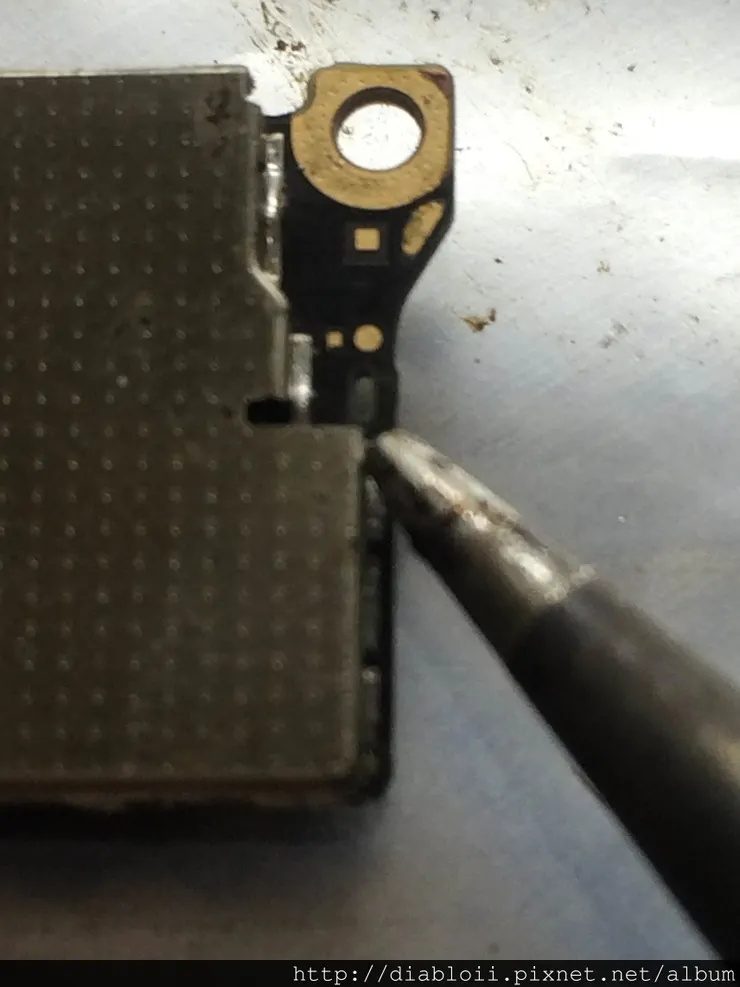

利用鉻鐵逐一回焊，這裡使用的是圓頭的，也是工具人比較常用的頭，所以沒有生鏽的可能....
將該歸回定位的，都歸回定位，修手機一定要有良好的習慣，東西不能少！

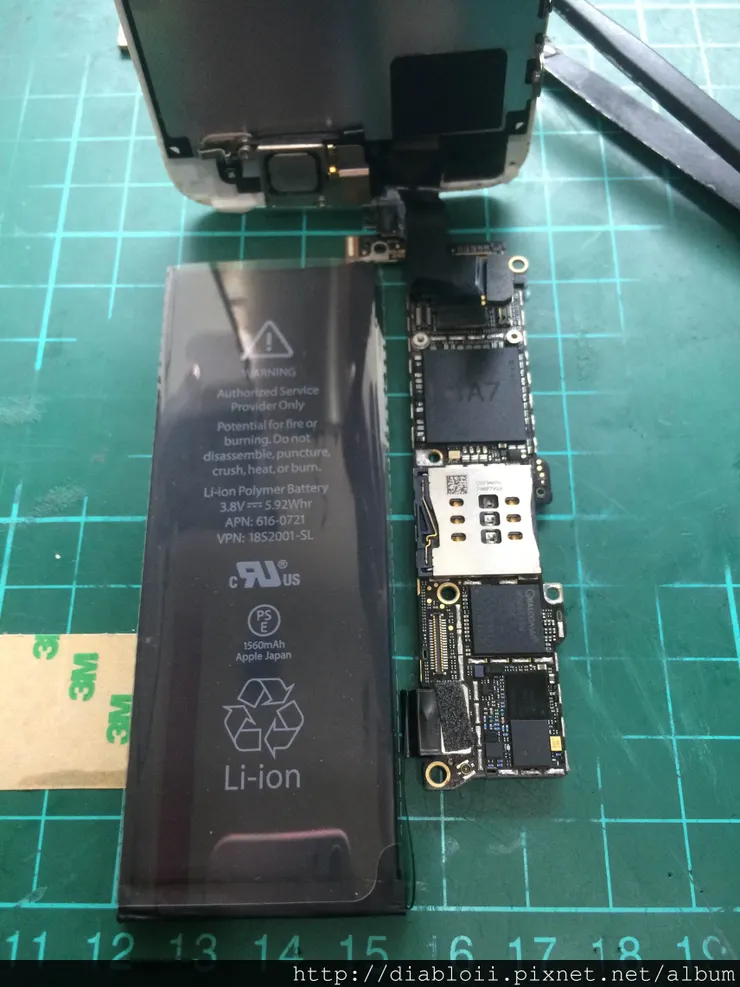

最後將主機板與零組件歸位

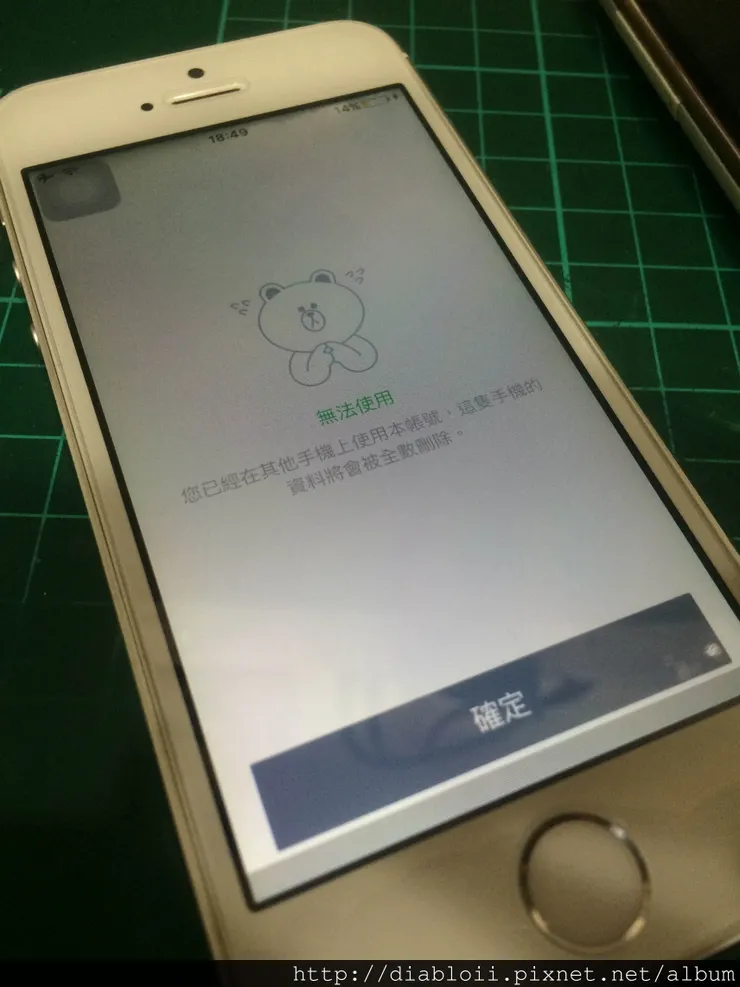

開機！

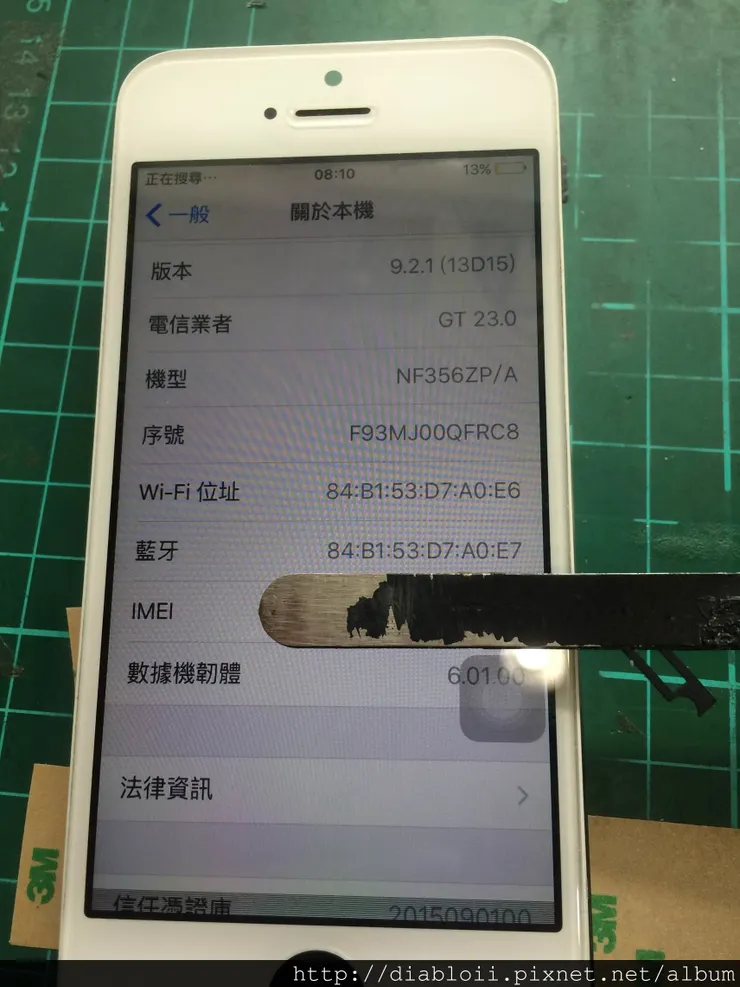

測試功能完整性，同時進入關於本機，檢查 IMEI 、藍芽、WIFI、數據機
測試充電、應用程式，是否可以正常運作，是否還會紅光重啟！
大工告成！收工！
