各位好，我是台灣黑手，黑手的黑，黑手的手， 這次來了個比較特疏情況的 iPod Shuffle ，以目前維修價值來說，是完全沒有空間，但客戶既然都說，有紀念的價值，那就還是有空間在的

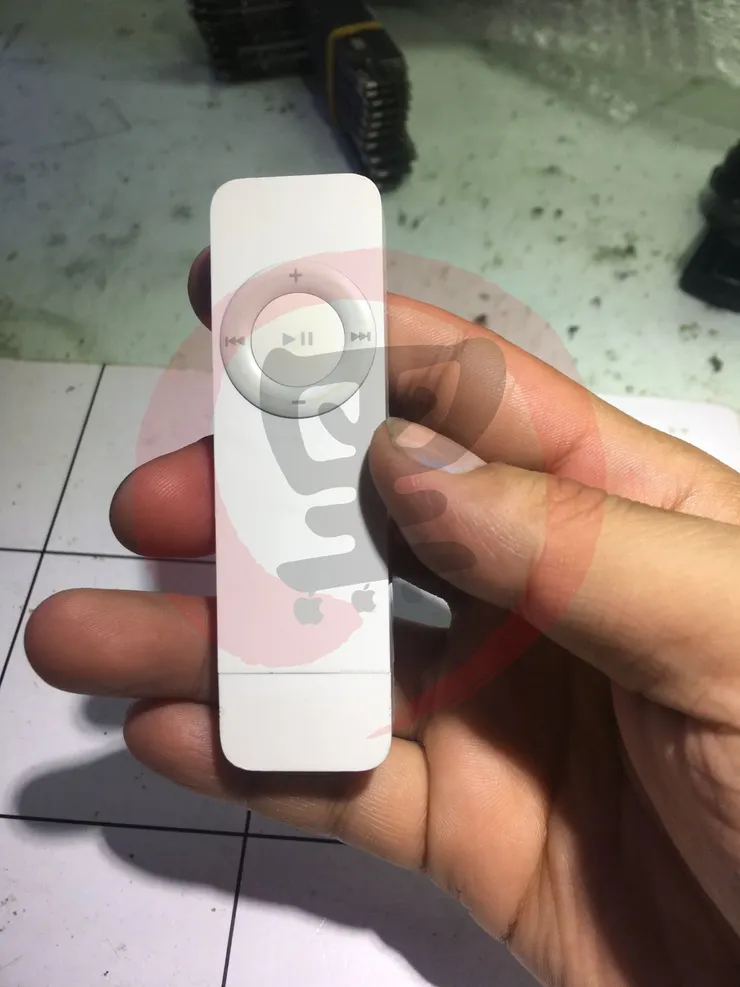

經過幾週時間，收到 iPod Shuffle ，雖然於 2005 年出產的，但看起來依舊很有味道
雖然泛黃了，但保存的還可以

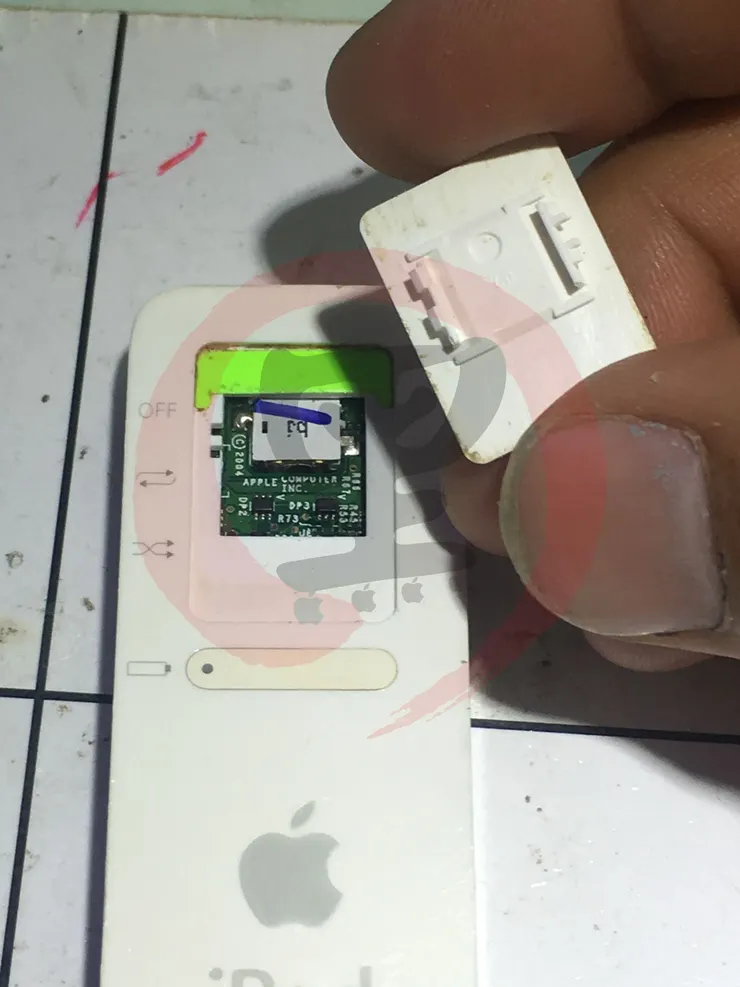

先將塑膠蓋取下

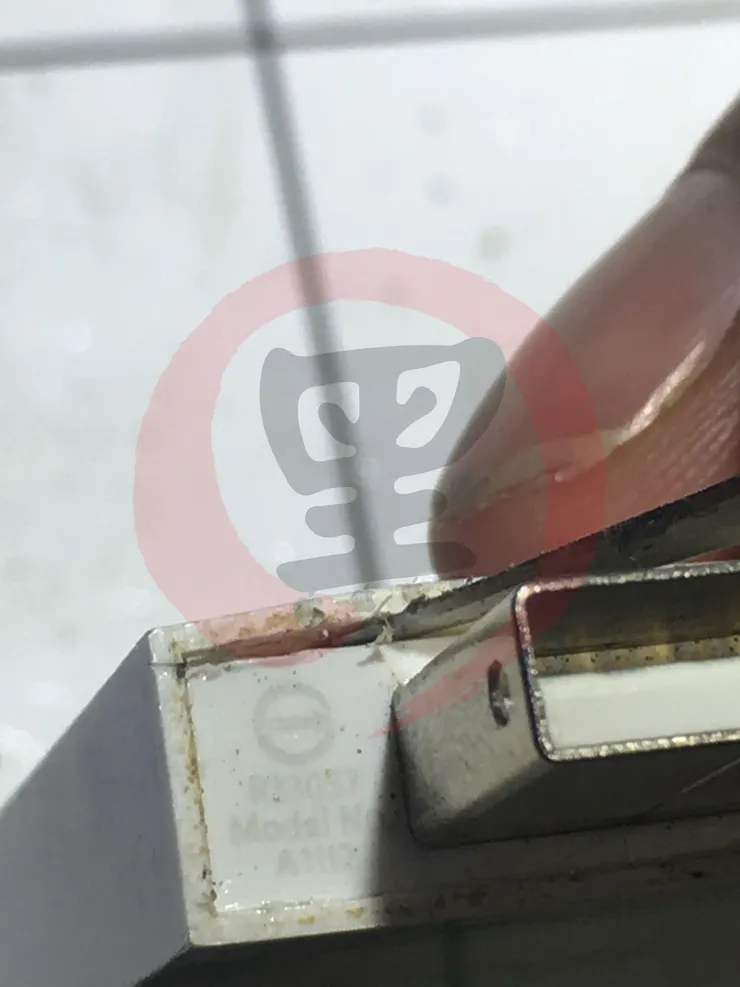

接下來就是整台最頭痛的地方，就是 iPod Shuffle 的防水膠硬化，加熱其實效果很有限，必需腐蝕性較強的解膠液，在配合羽毛刀
才有辦法將切面劃開，當初設計這卡榫時，設計的相當的深，如果沒有裁切到一定面積根本取不出來
終於打開了，這個地方實在沒辦法，因為 iPod Shuffle 外部用塑膠，如果解膠液上太大，外部表殼會被溶解，所以只能盡量往向灌

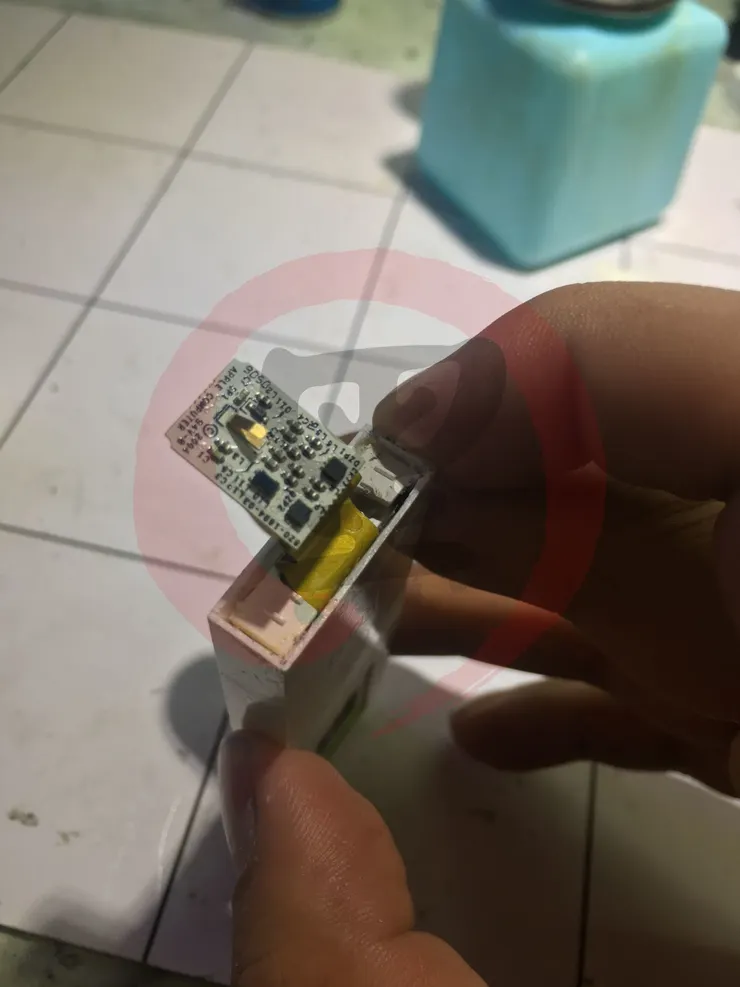

因為客戶說插 USB 沒反應，同時將 USB 軟排先分解

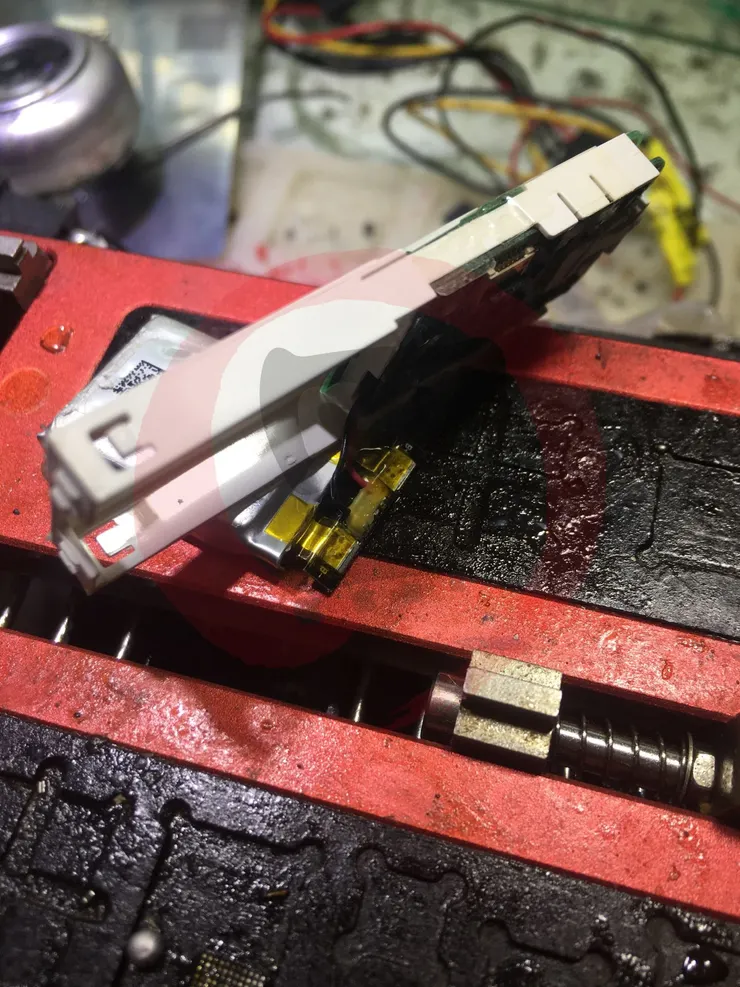

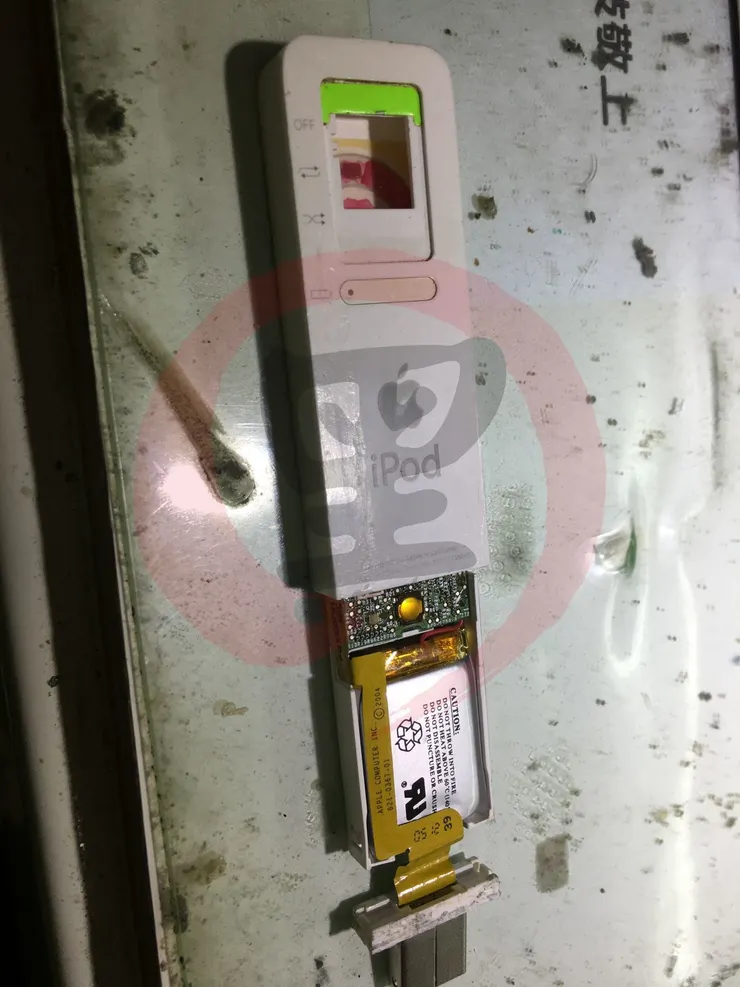

用斜口將中框抽出
這樣主機板就出來了

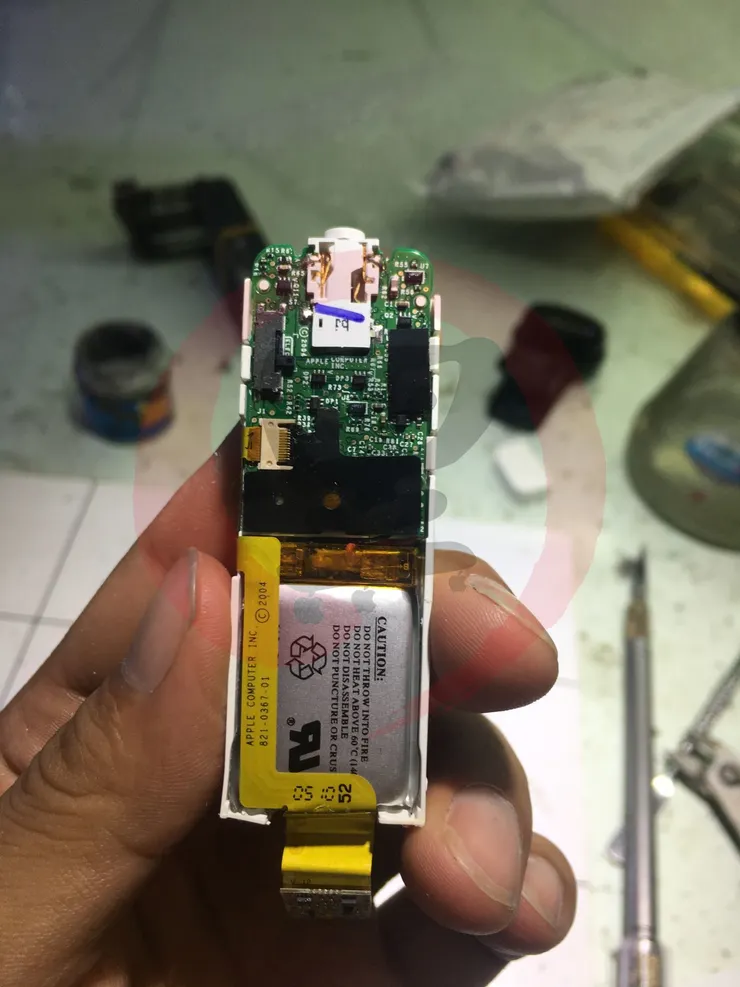

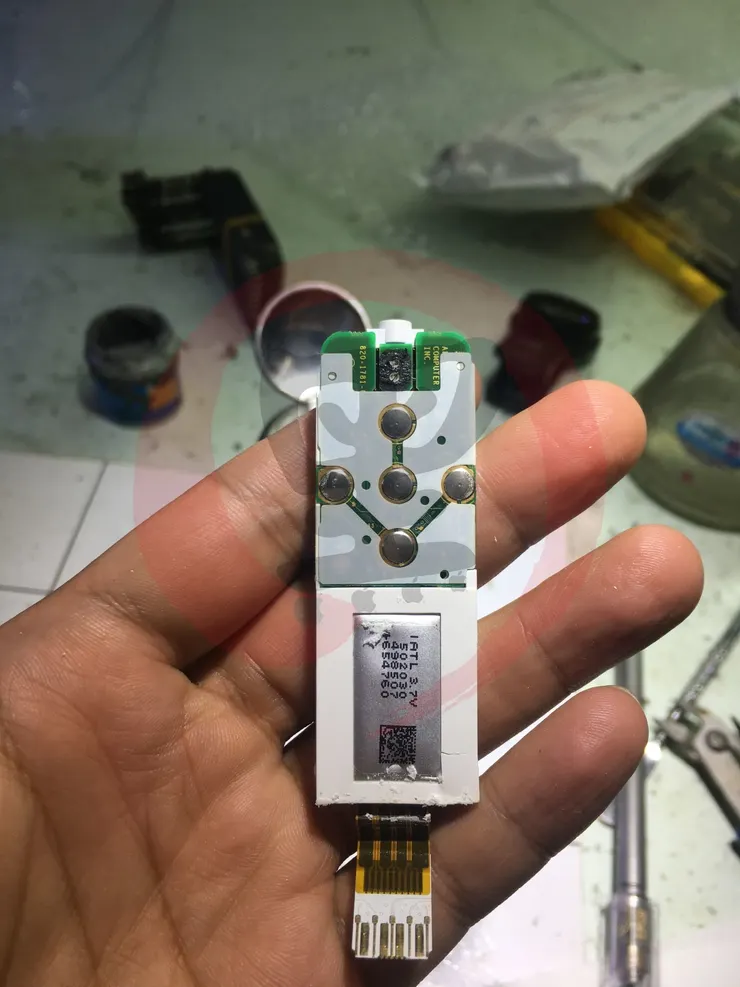

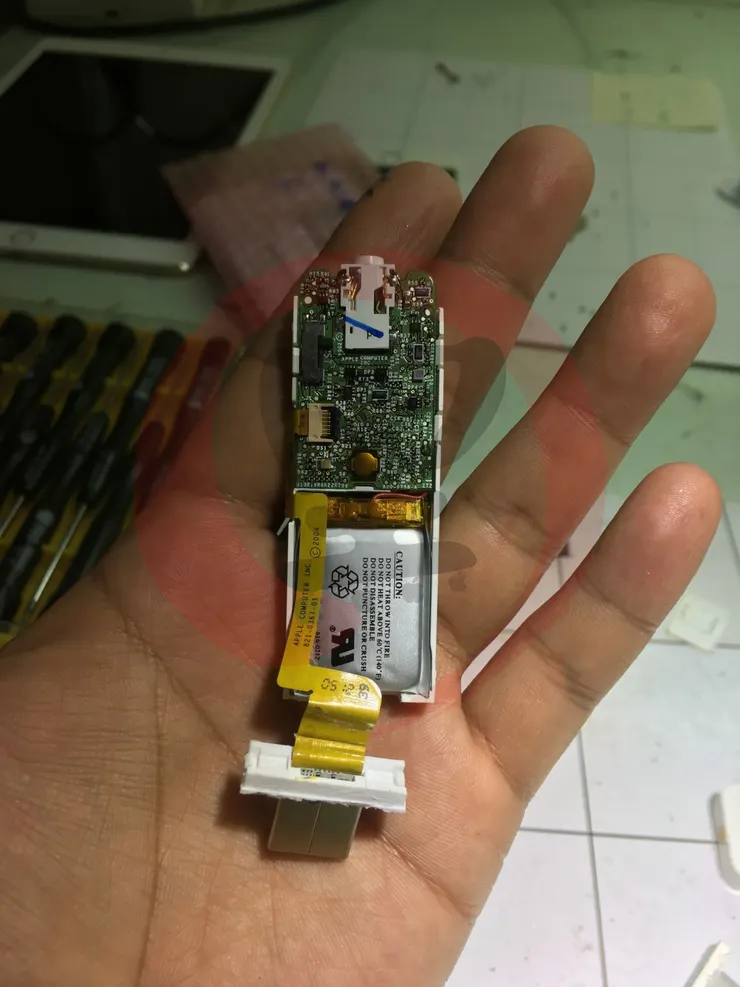

iPod Shuffle 主機板＋電池＋中框

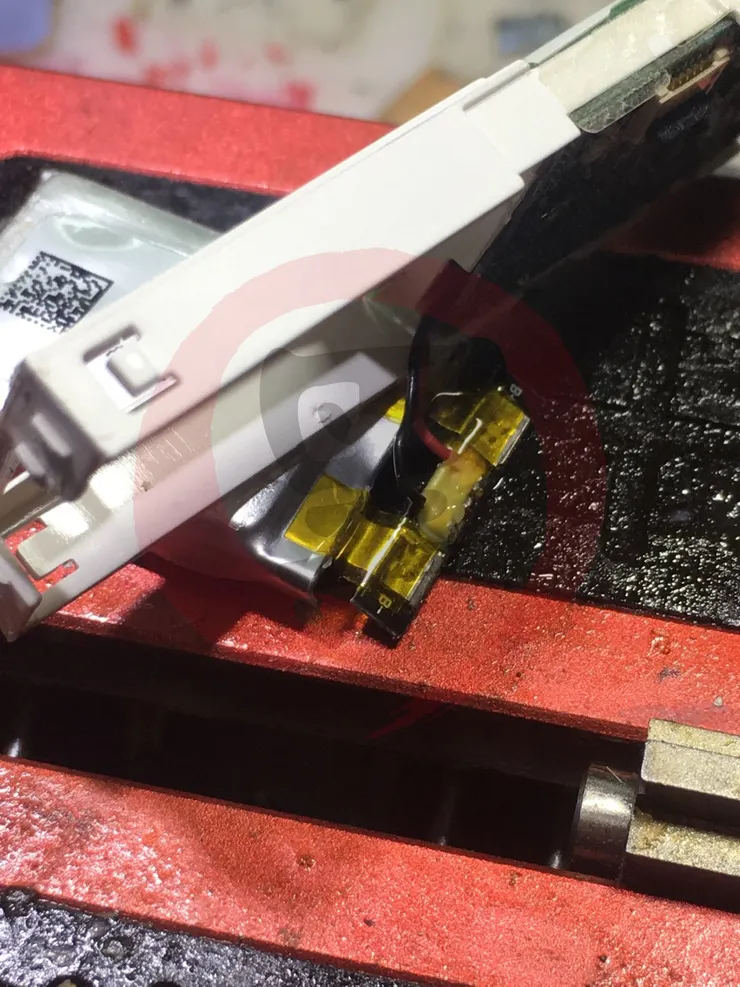

電池需要先解焊
電池確定是完全過放

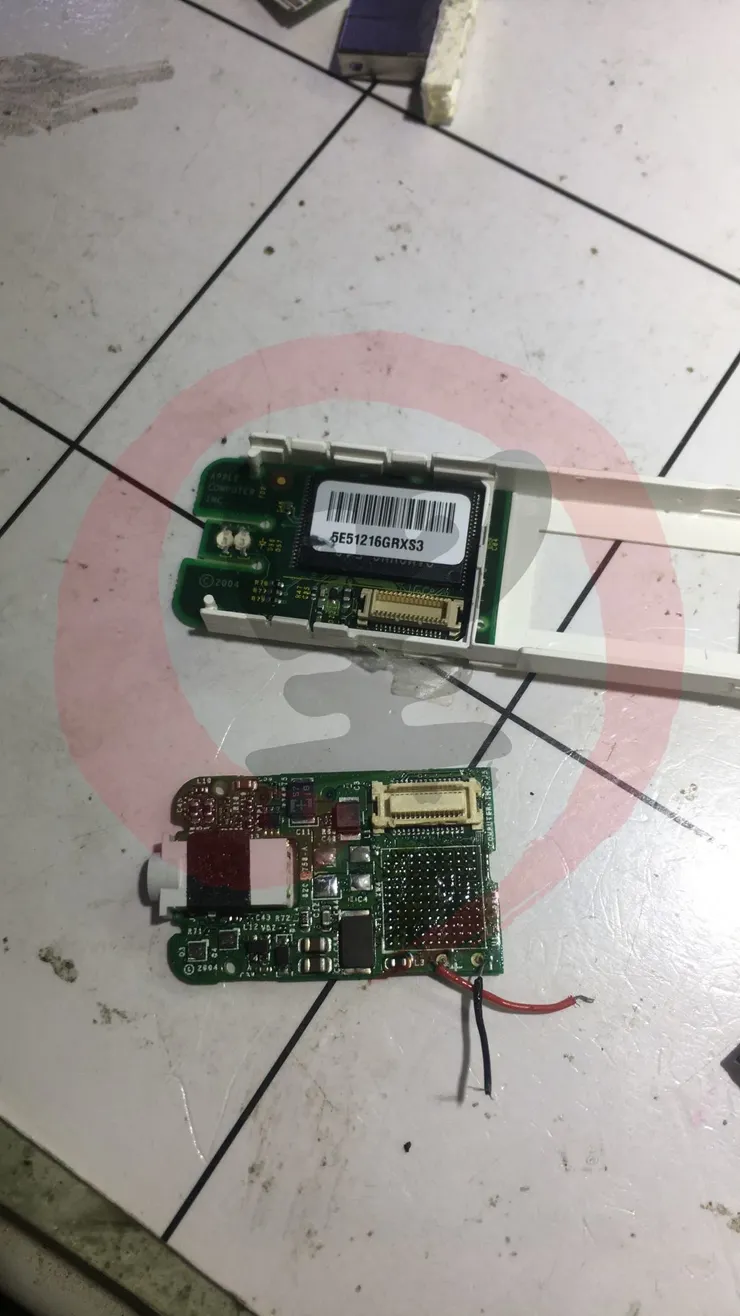

電池解焊後，在將主機板分層，這裡是控制邏輯版，上方配置一顆主音頻處理器

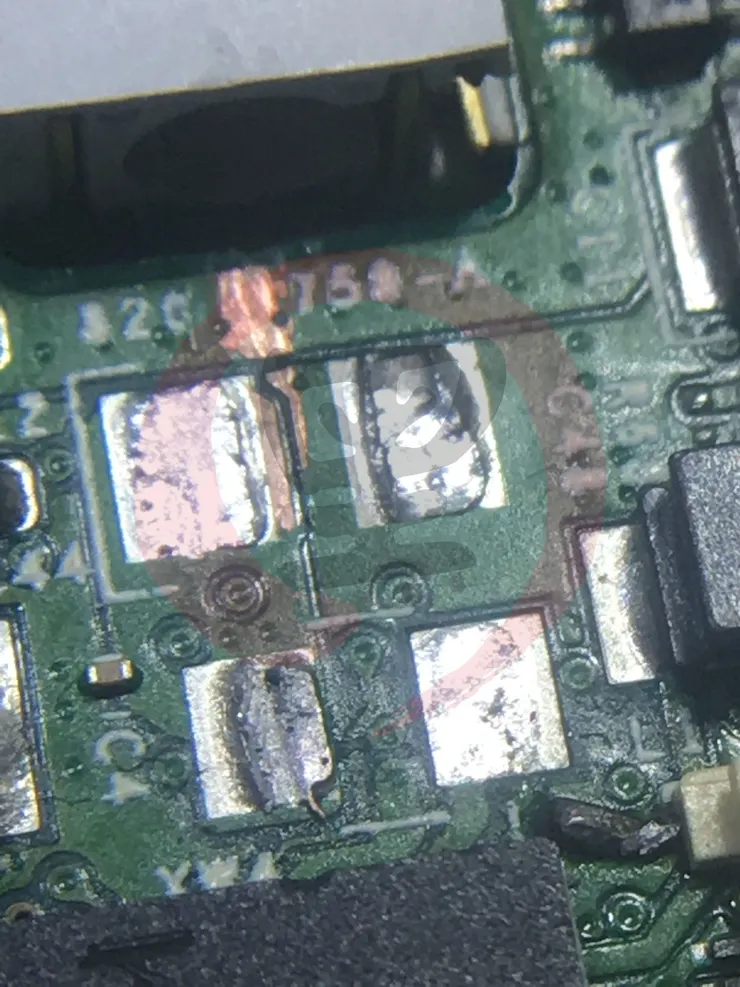

耳機孔的下方看到，掉件兩顆，下端在主板上有標示為儲能電感，上端是有極性電容
掉件原因有可能耳機孔插過頭？或者摔機，年代久遠，參考價值不高，總知我補上有極性電容與電感後，上電是大電流反應

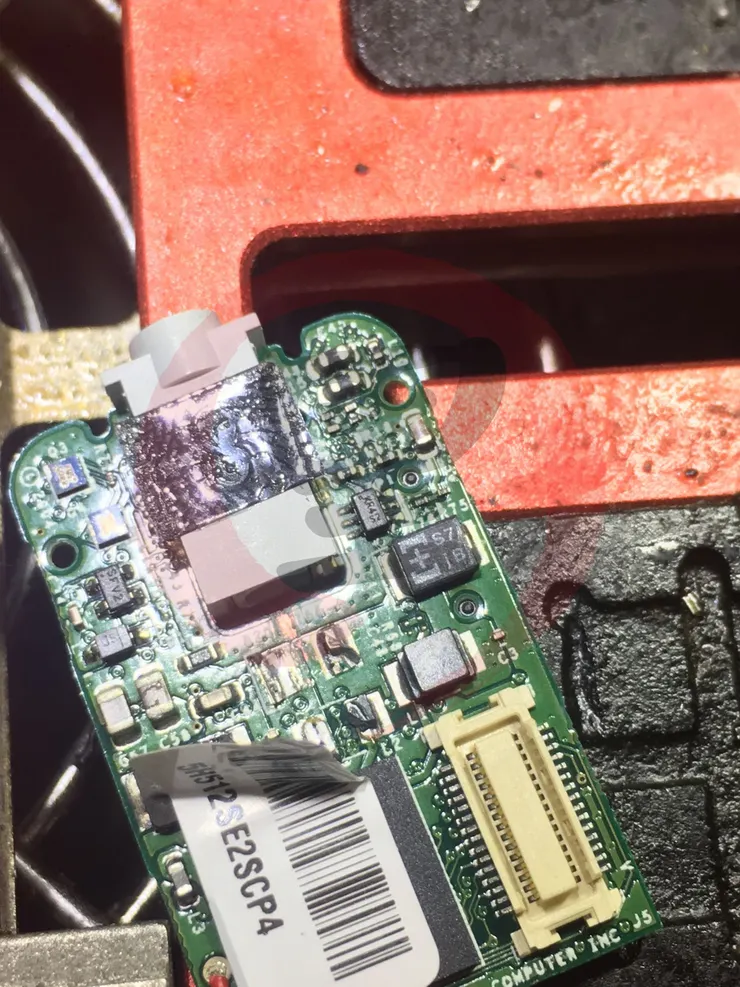

大電流的元件，確定是由 Audio coder 造成的，所以我將 Audio coder 先拆除，並確保 1G NAND FLASH 是好的

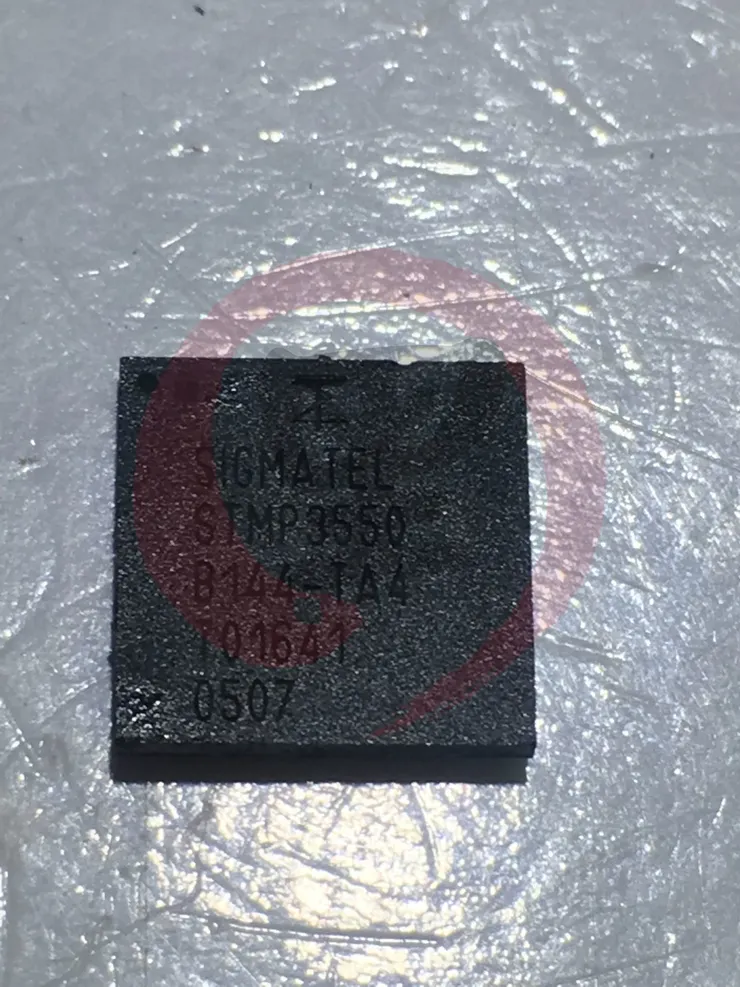

以 BGA 腳位封裝的，實在是很難找，花了大概有十天時間，最後才找到，包含其它替代的小元件

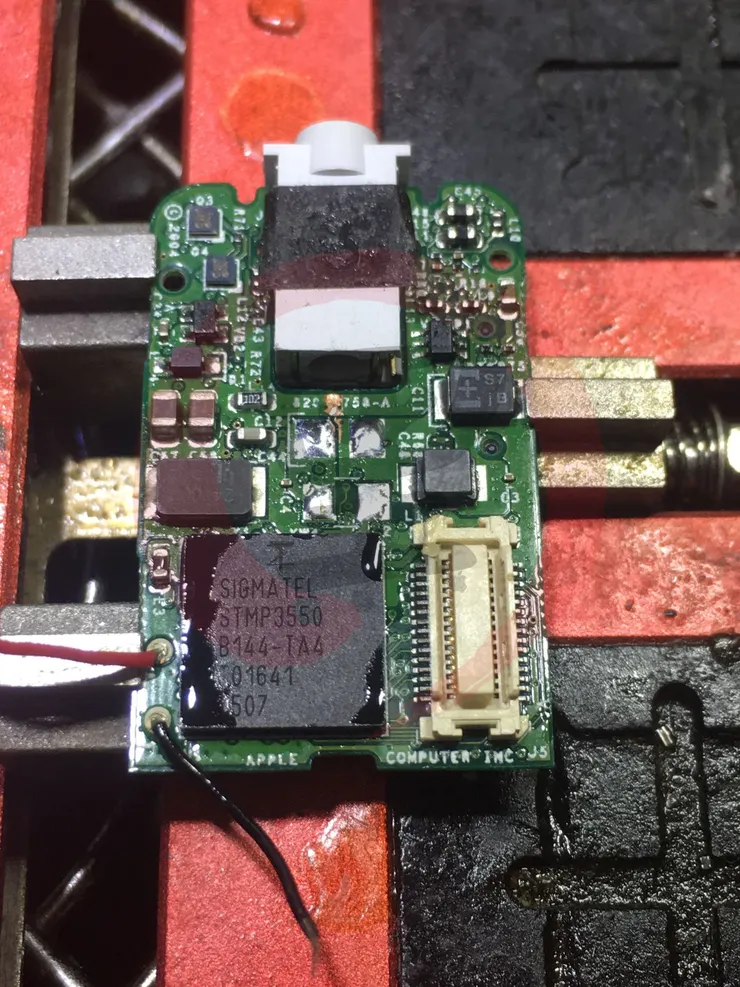

將 Audio coder 重次植上邏輯控制版上，原本的電池也廢掉，另外準備了一顆

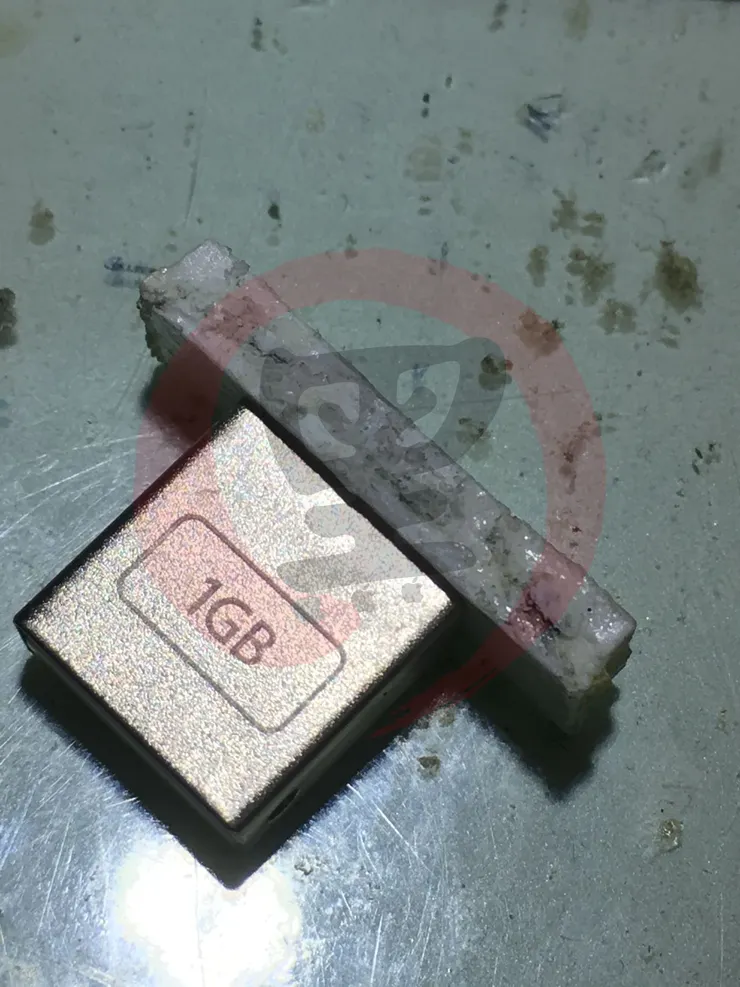

準備要處理這個，很麻煩的東西了

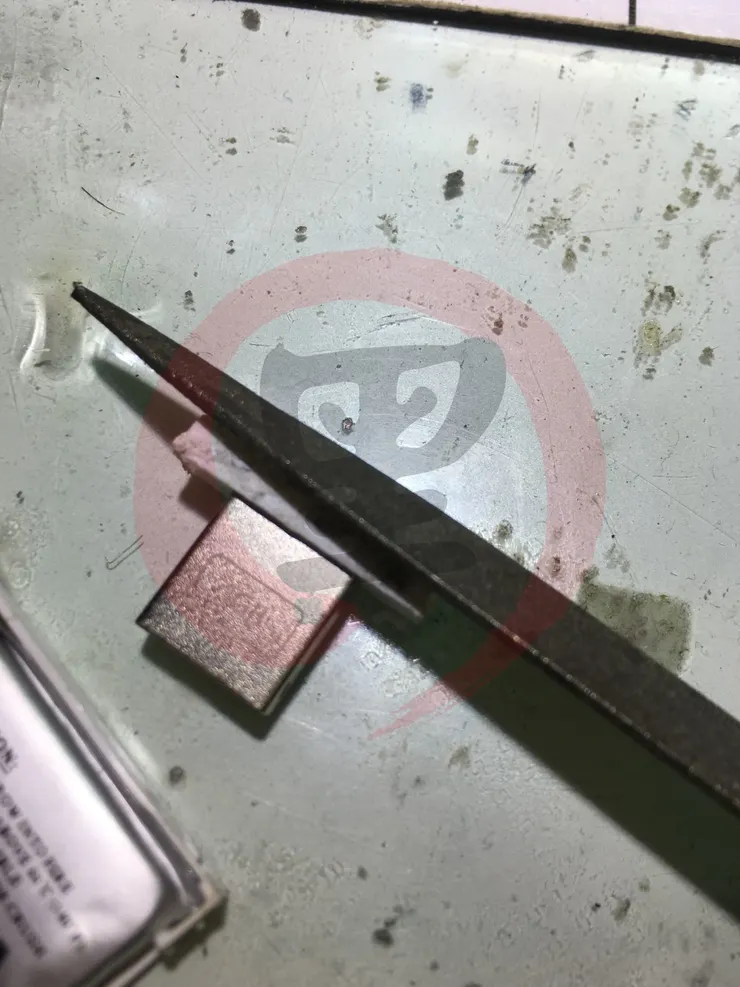

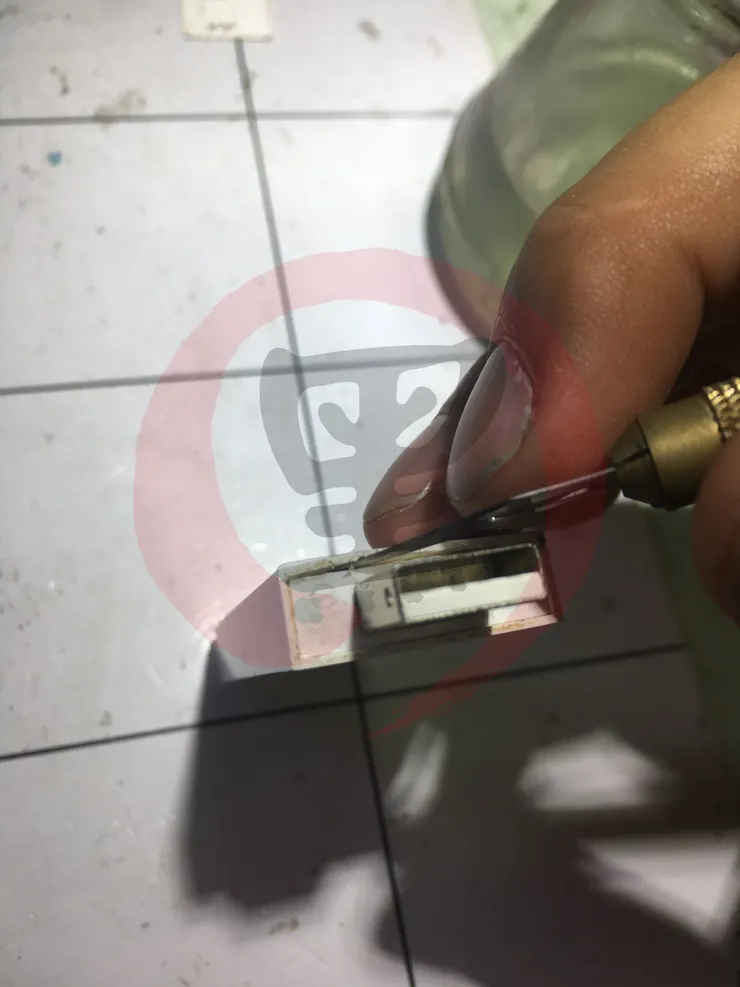

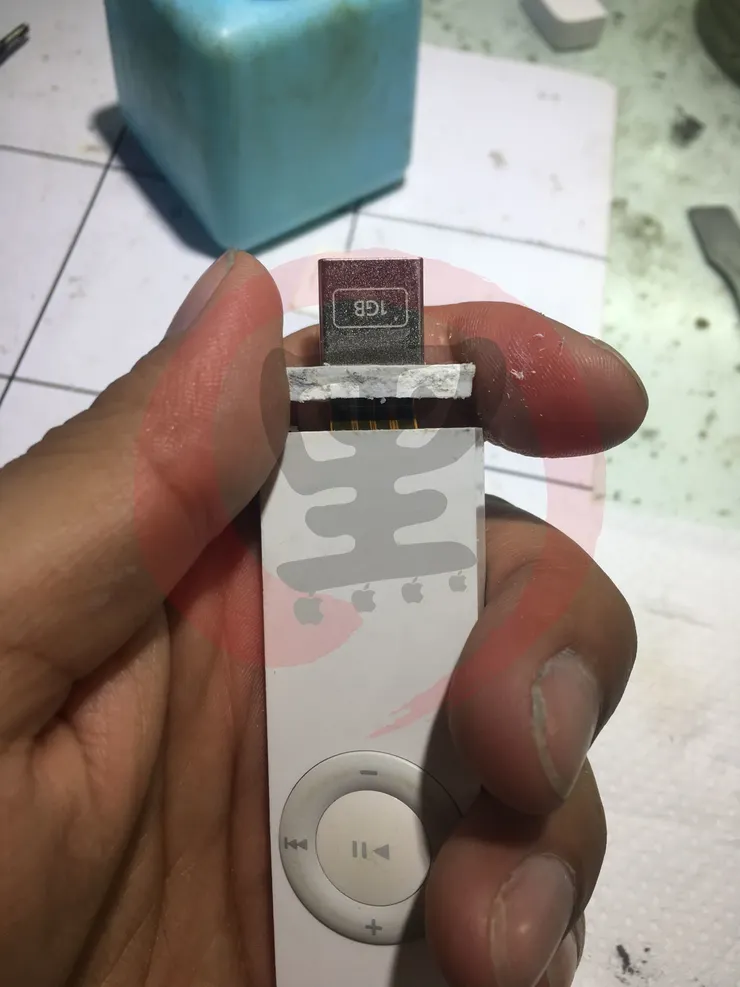

因為沒東西可以替代，只能用細砂跟挫刀修補，盡量平整
＼
最後測試一下沒問題，就帶中框上機殼，並且在次用封密膠固定住

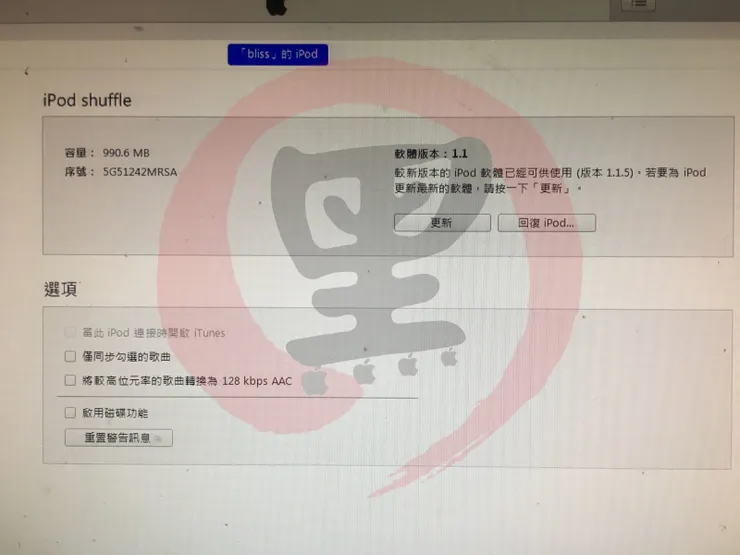

iTunes 連機測試 1G
iTools 連機測試 ios 1.1 收工，裡面有蔡依琳的歌～～～測試一下音質也相當不錯，可惜你們聽不到
