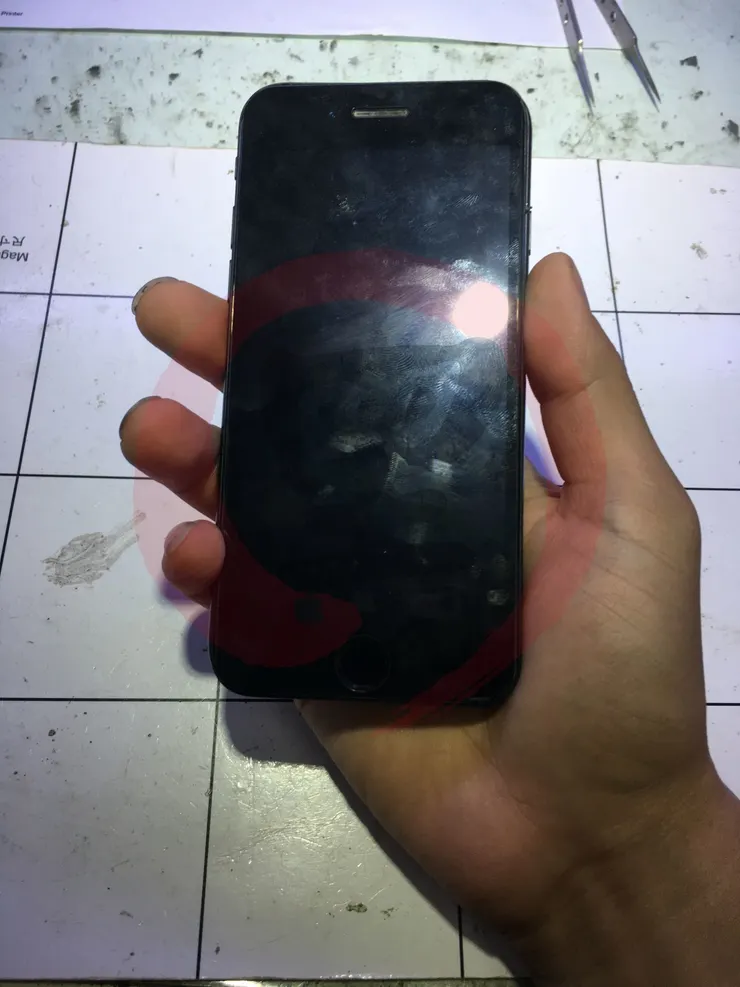

這是一台在海上飄了一段時間的 iPhone 7 到我手上的時候,依客戶說法,應該也過了大概有半年了

看來蘋果的外殼做的還行,漂漂亮亮~~沒事!

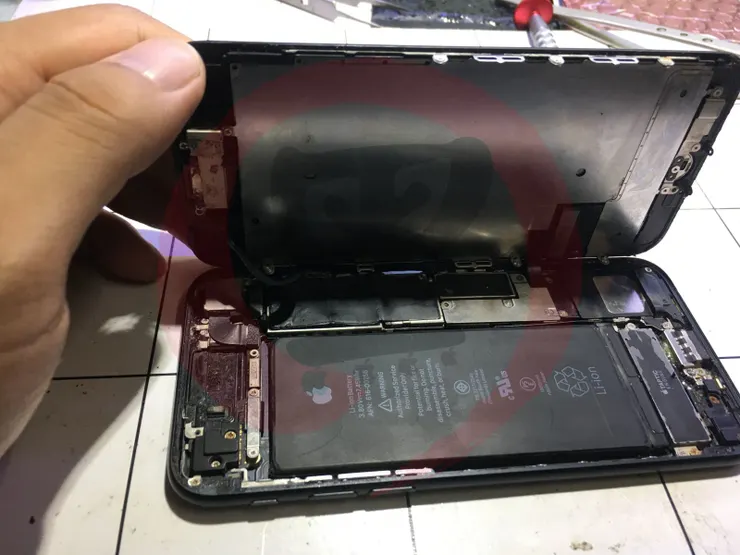

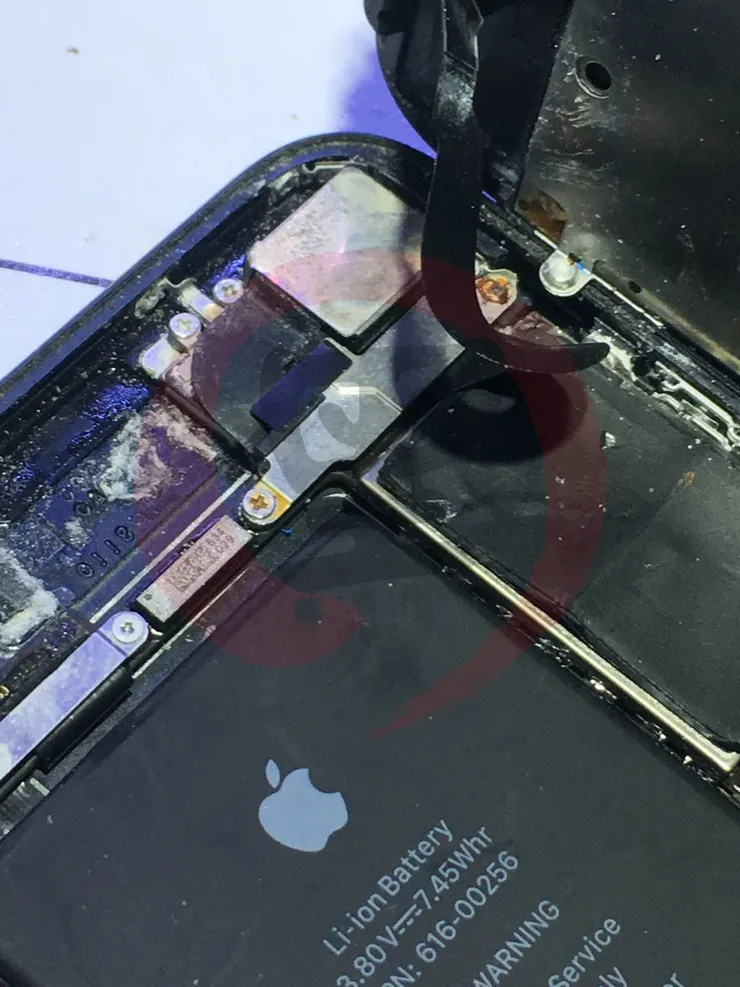

不過打開後,內部就驚槑了,先是掉了整片的鹽巴

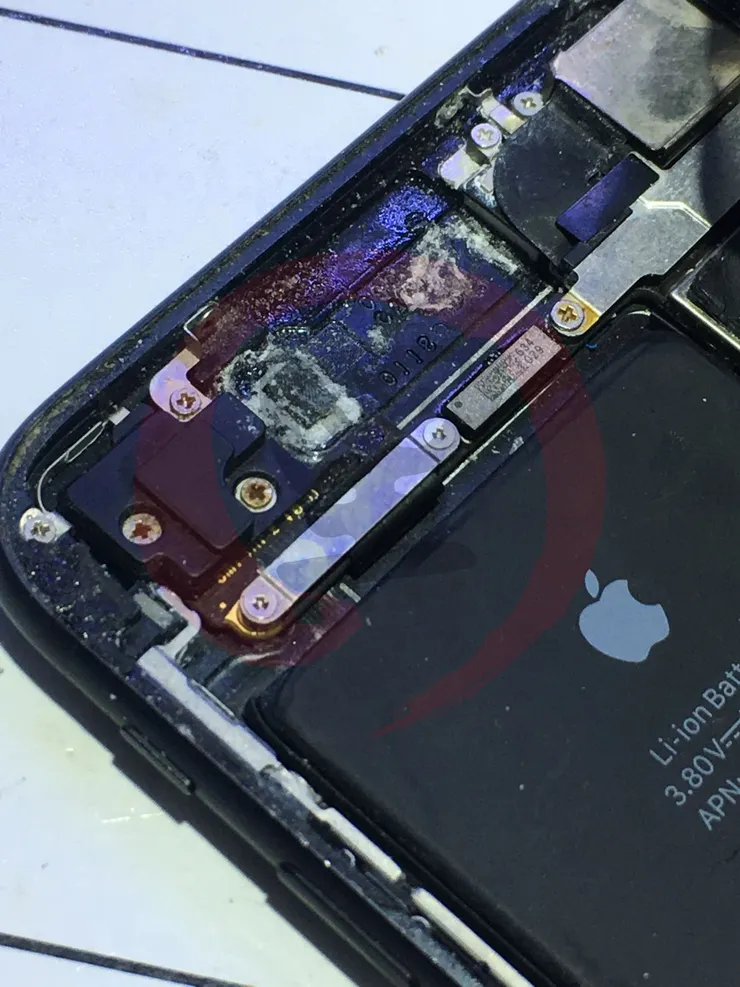

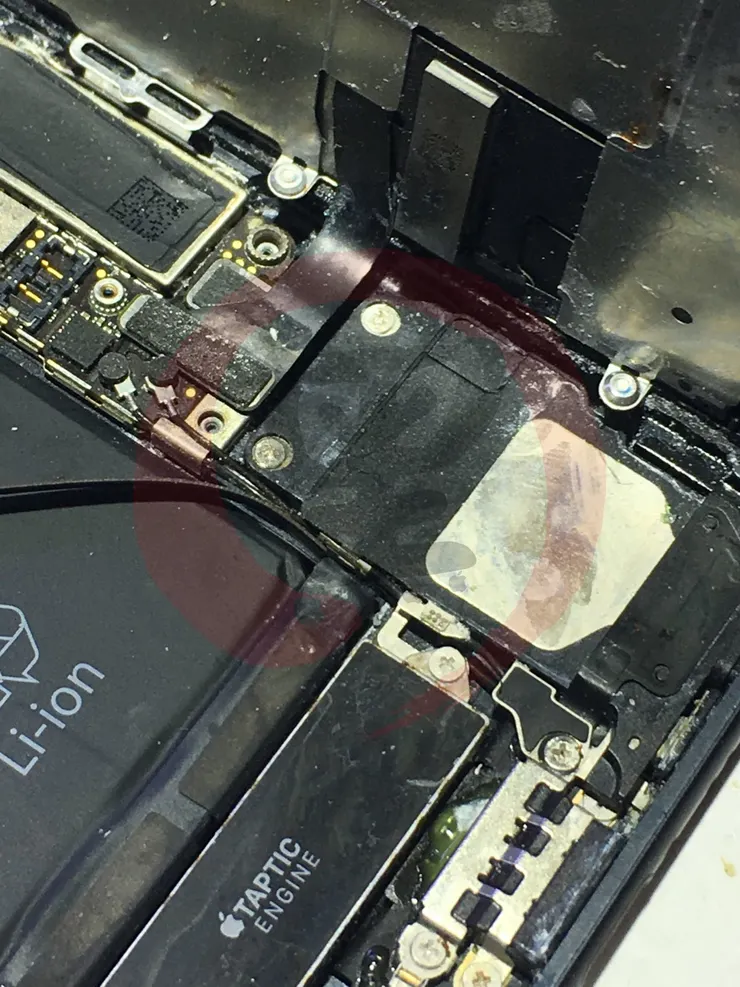

內部腐蝕的相當嚴重,有些螺絲的螺蚊都沒了

都已經變這樣了,在糟也有限度了

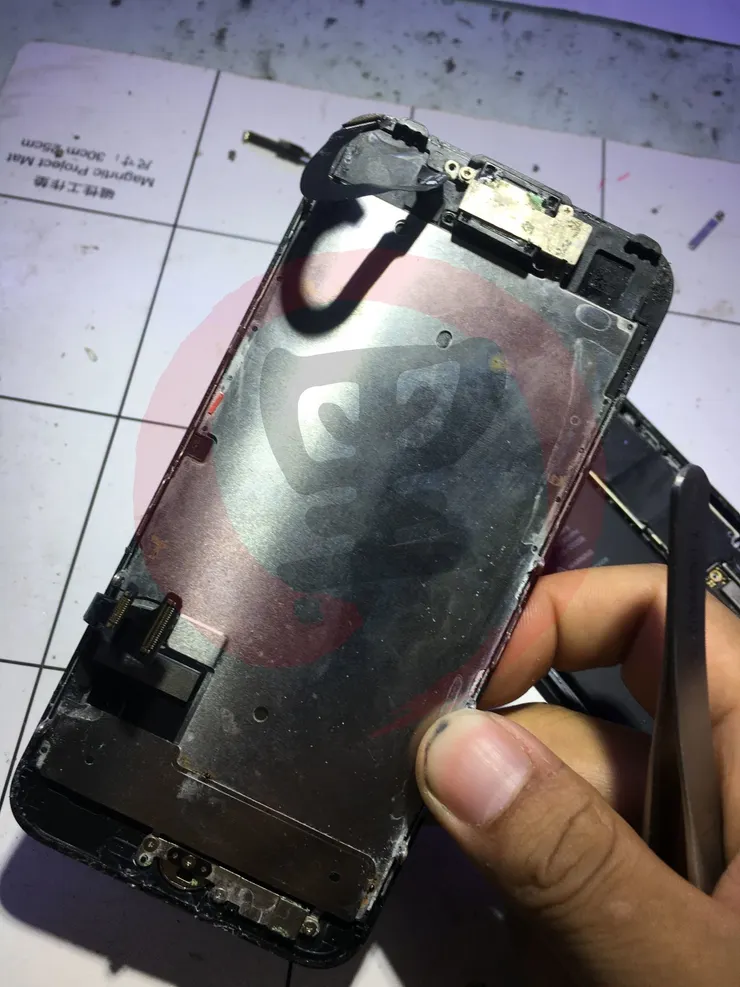

聽筒也都長出銅綠,死活還是都將螺絲取下來了,我會手動打磨,所以螺絲爛了就直接磨掉,最後在整根抽出來就好了

主機板先做一些簡易清潔

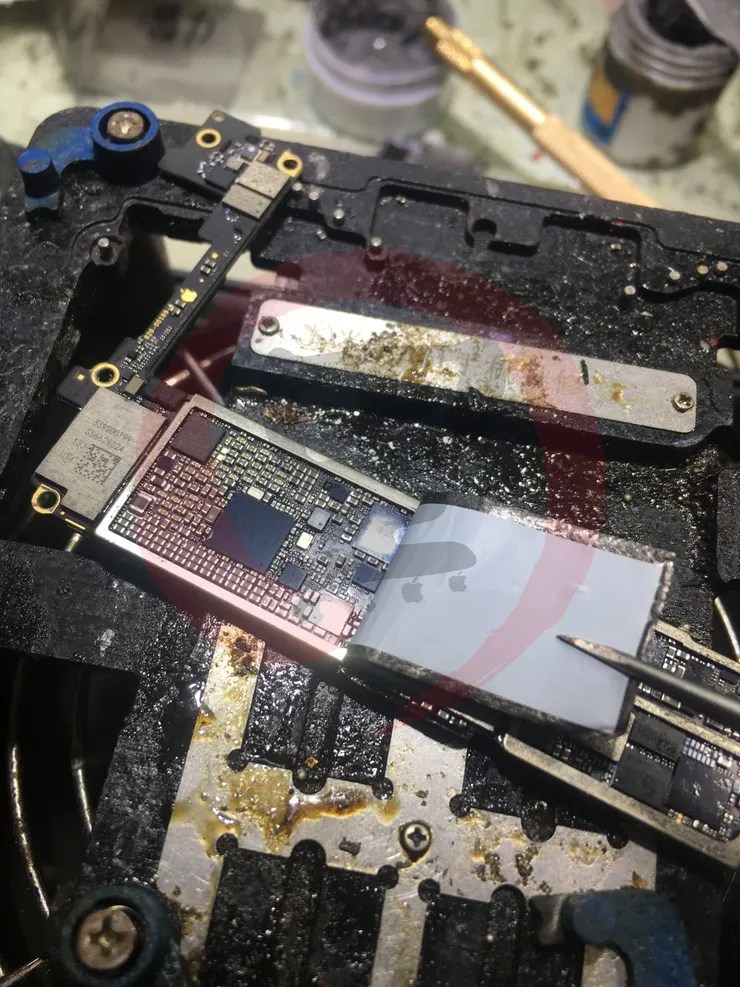

使用神器 898D 大風口 300 度將金屬蔽避板全數取掉

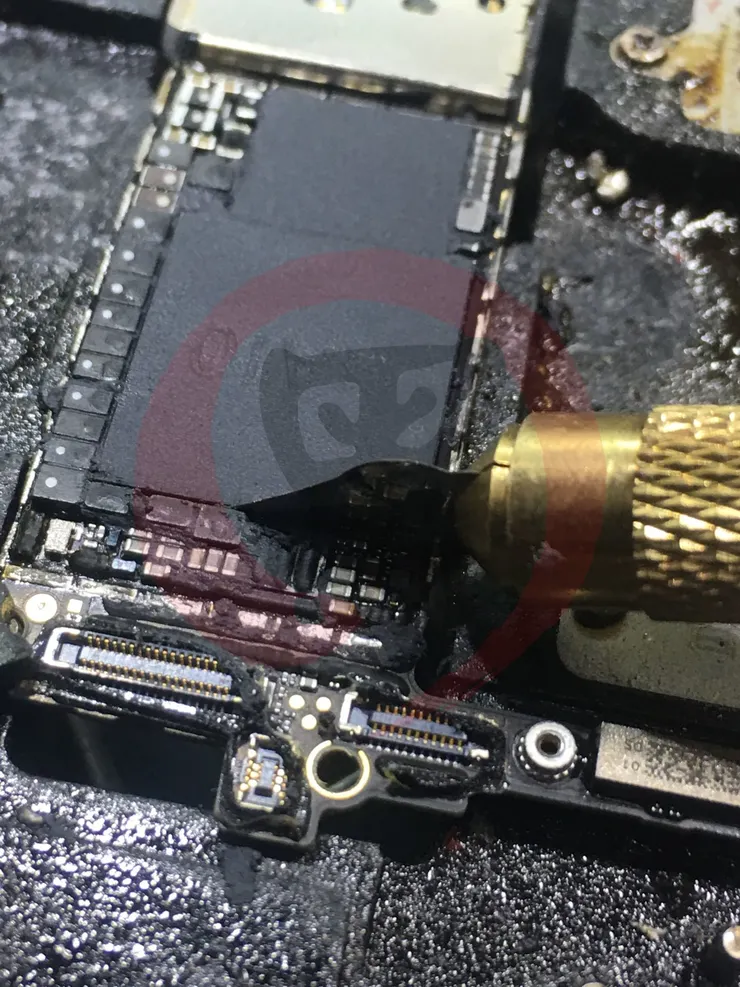

手機的電流低於 38MA ,首先就是動處理器,將 A10 的四週黑膠清理乾靜

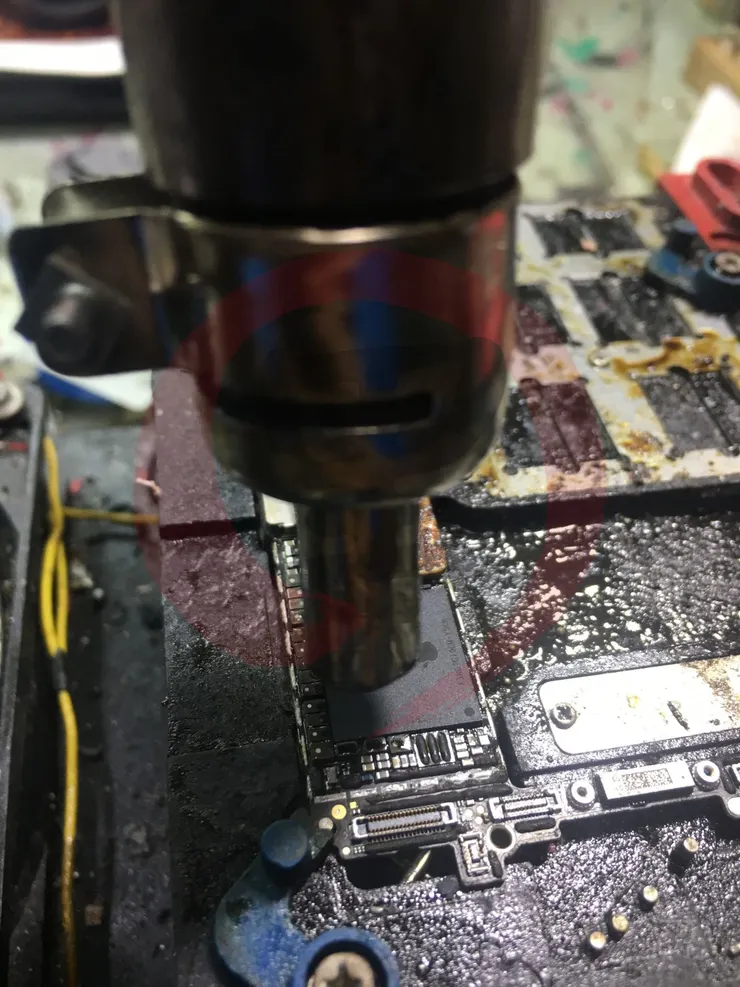

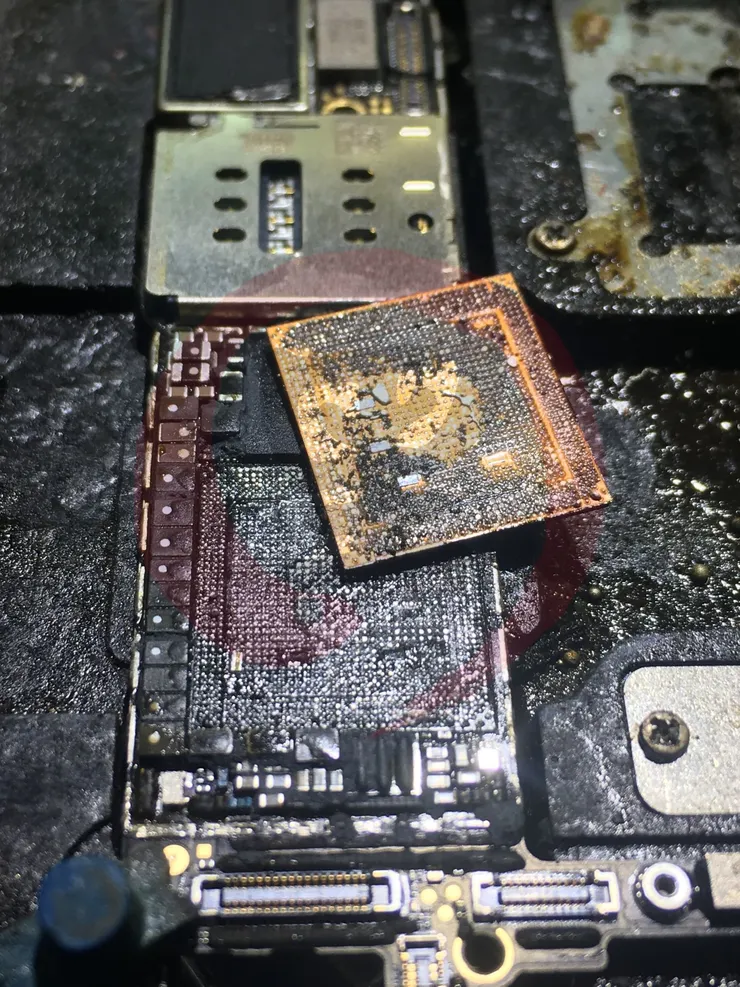

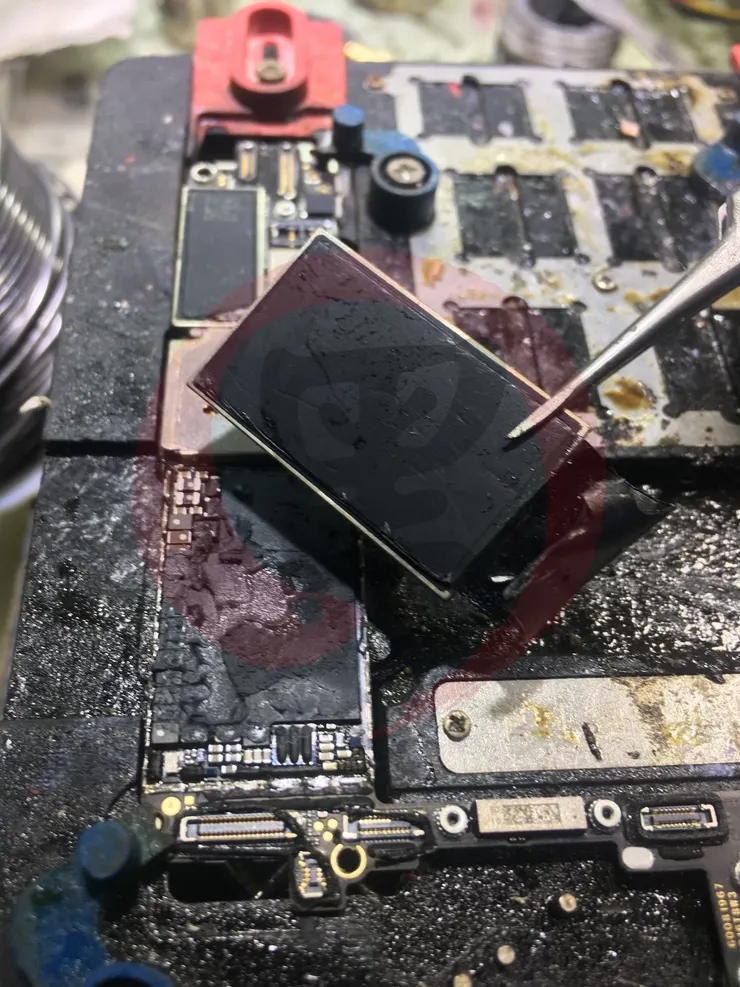

接者還是使用神器 898D 大風口徑溫度 330 度,將 A10 CPU 取下

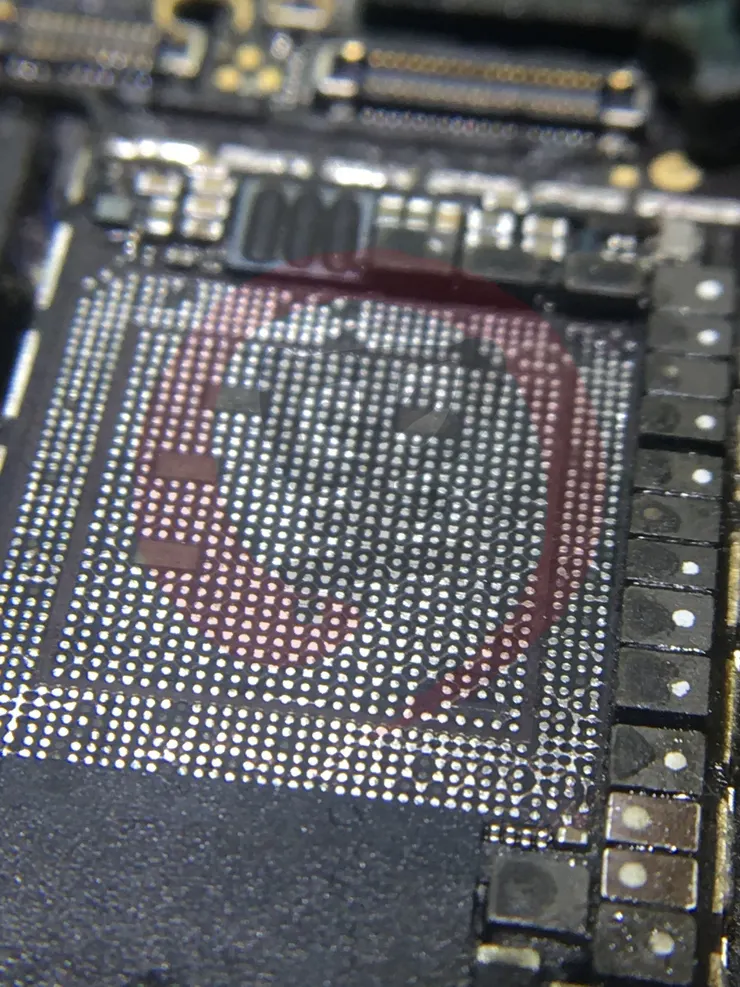

在將主機板上的黑膠一併清理乾靜

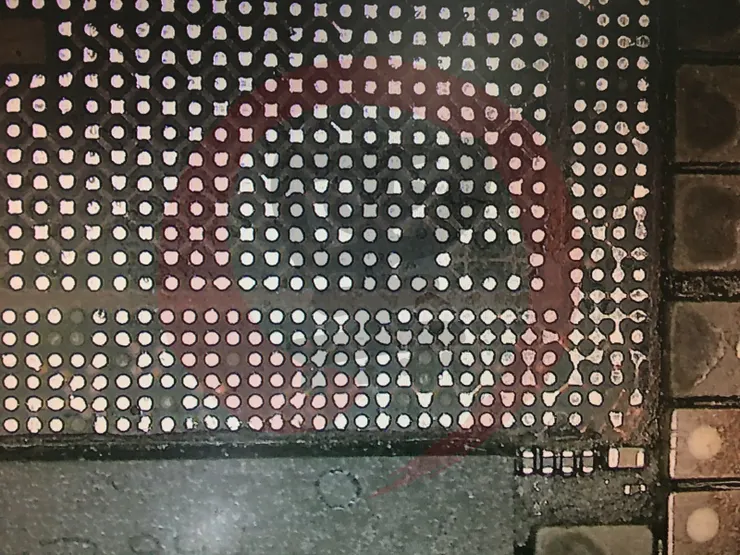

最下方與基頻處理器的黑膠,要特別留意一下,必須清乾掙,否則會造成回上貼合不齊,同時檢查是否有銅箔掉點

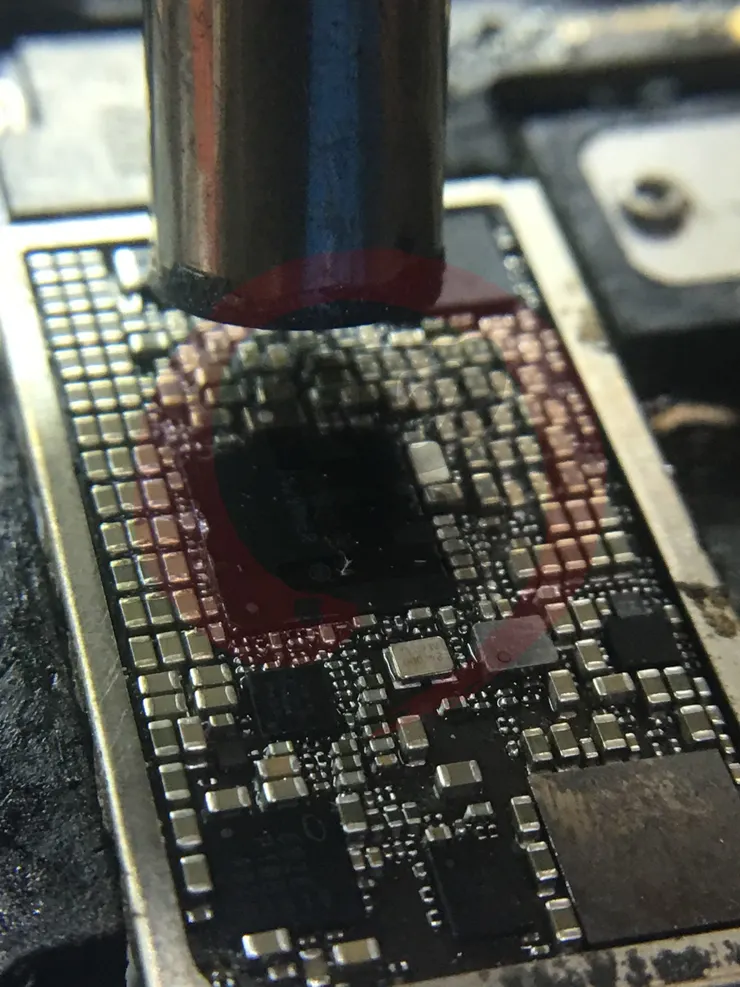

在檢查後,針對 1V1、1.8SDRAM、Soc、PP_GPU、PP_CPU.....合計11路供電排查,發現短路了,因為後端負載已經取下來了,所以短的一定是前端造成的,將前端的電源管理晶片一併取下

這個 iPhone 7 的 PMIC 膠是打了硬化劑的黑膠,看起來偏白,但並不是 HTC 跟 ASUS 的那種白膠

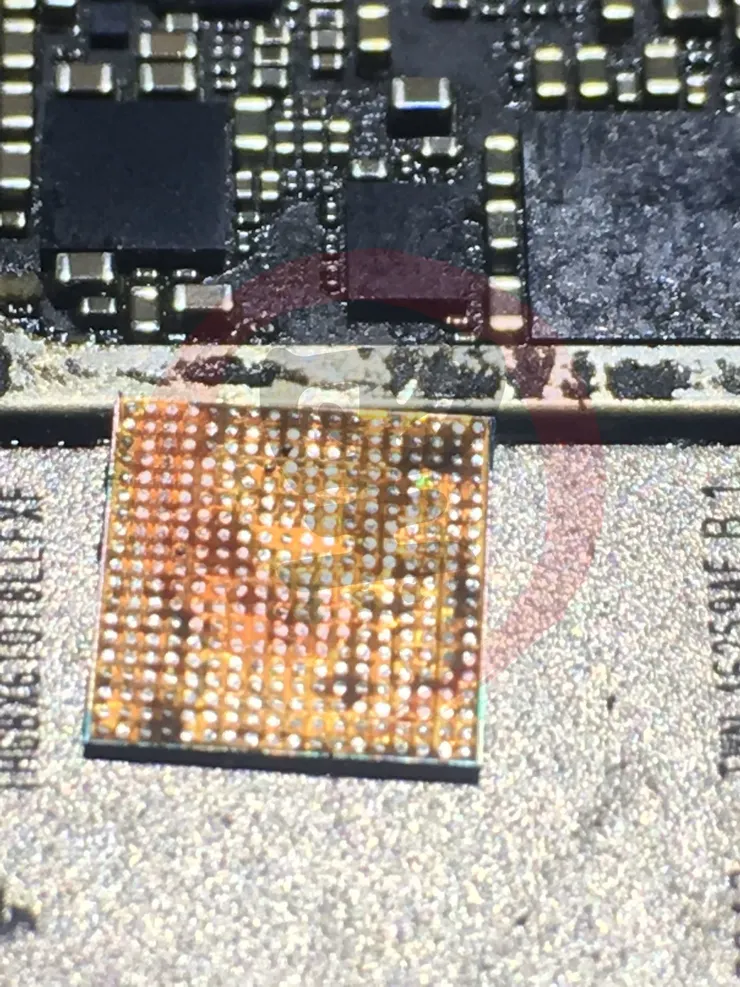

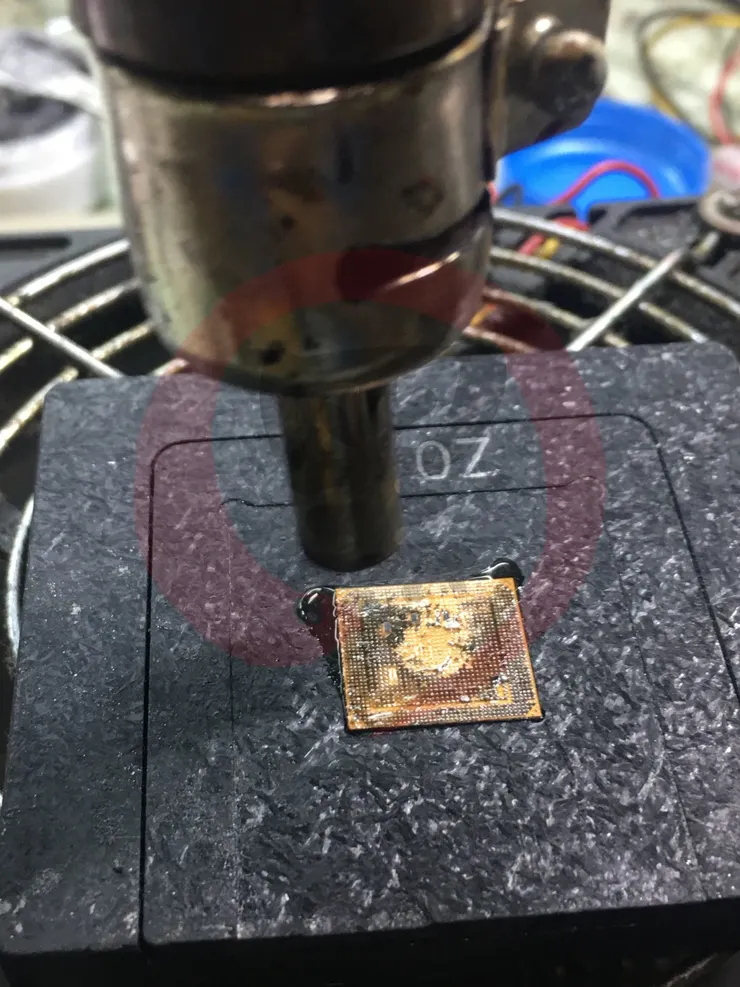

晶片取下,先從做一次,有可能是在取 CPU 時,造成背面 PMU 爆錫

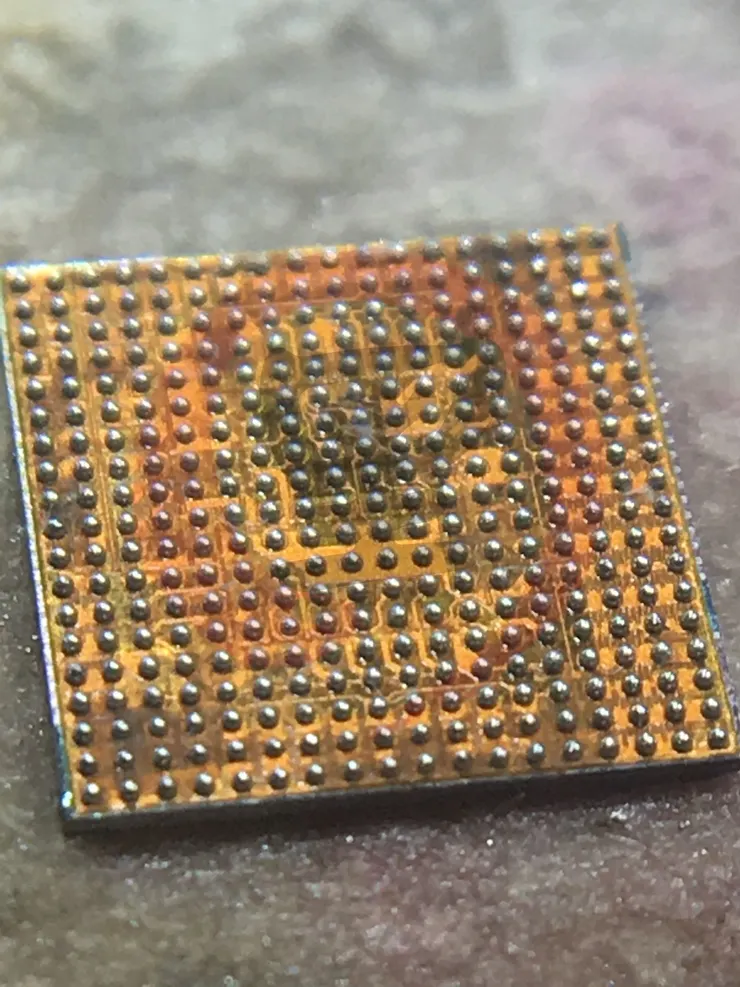

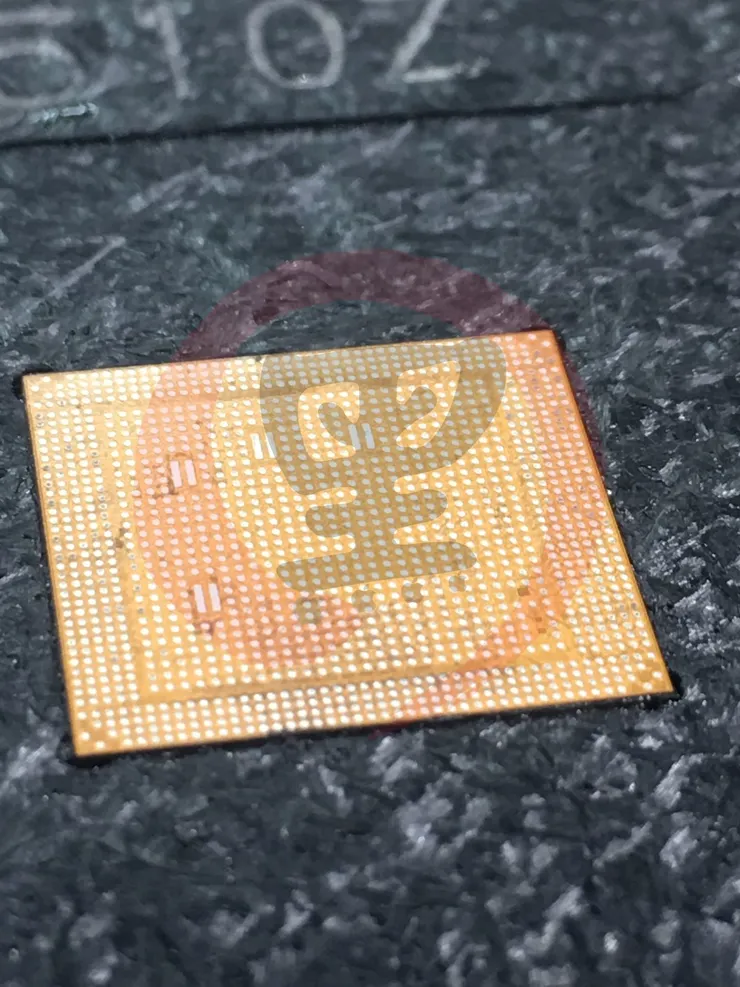

植錫完成

補上電感後,將 PMIC 回焊於主機板上

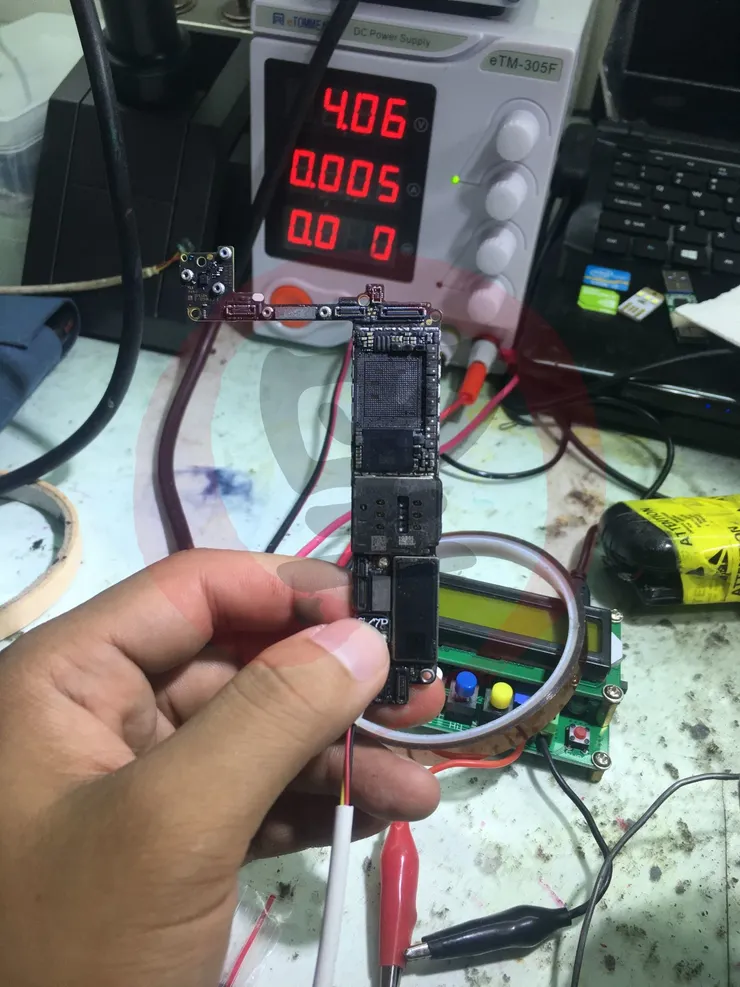

上電觸發後,待機自檢電流為 0.005a 為正常,舊款的 iPhone 6 通常在 0.003a 左右

接者對應用處理器進行換錫與除膠

除膠後使用洗板水整理乾靜

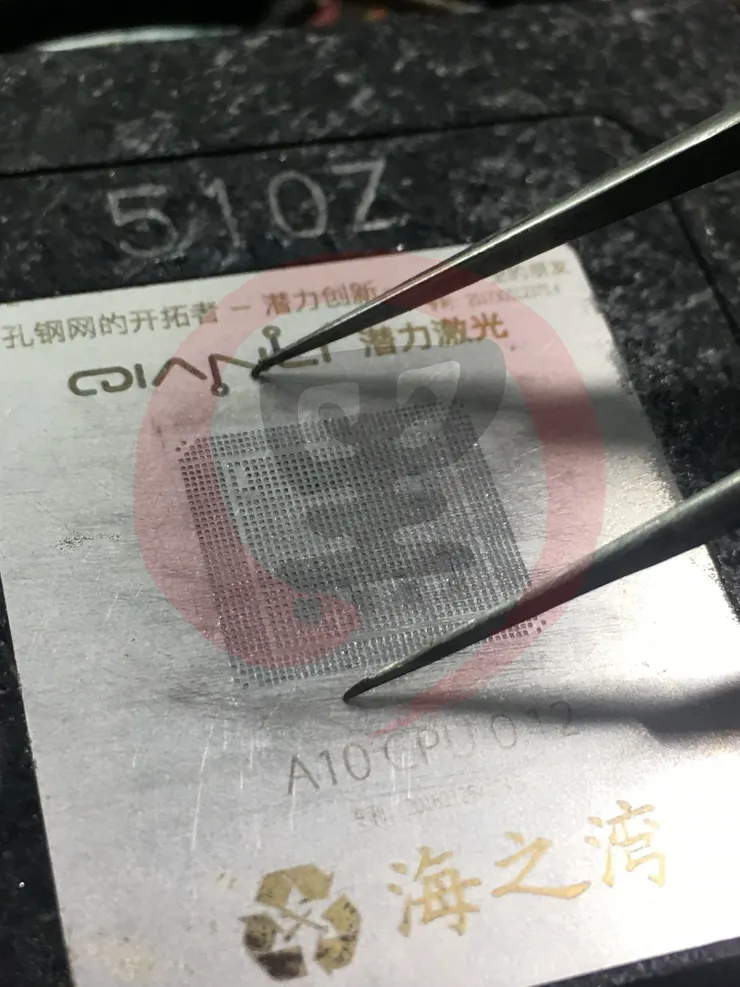

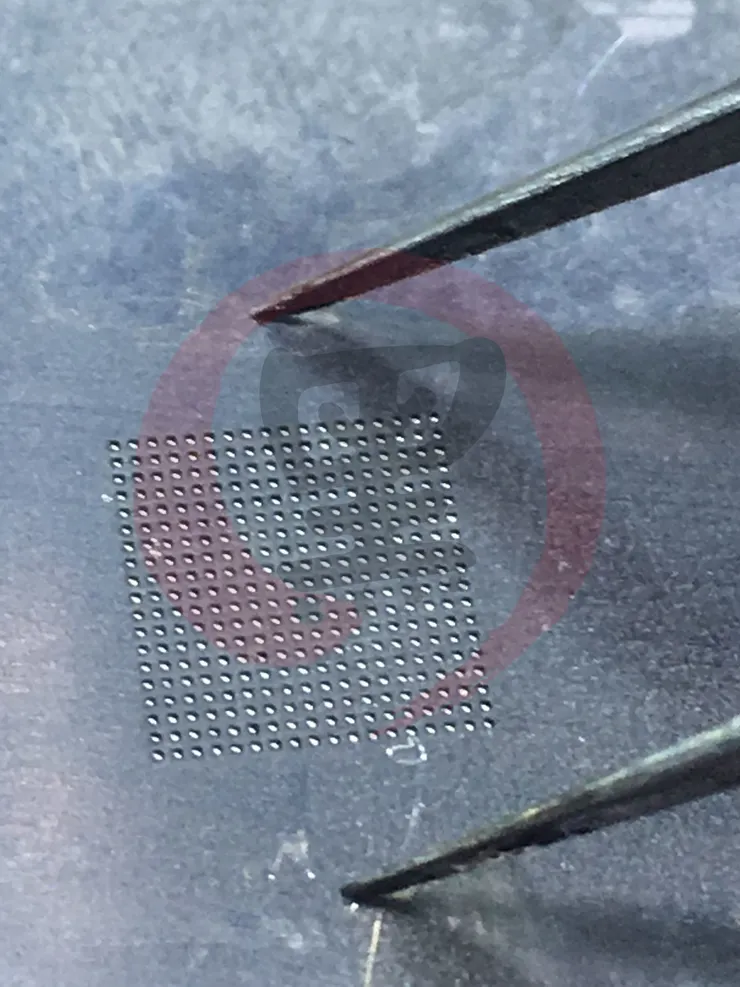

用上海之灣的植錫平台,對位植錫

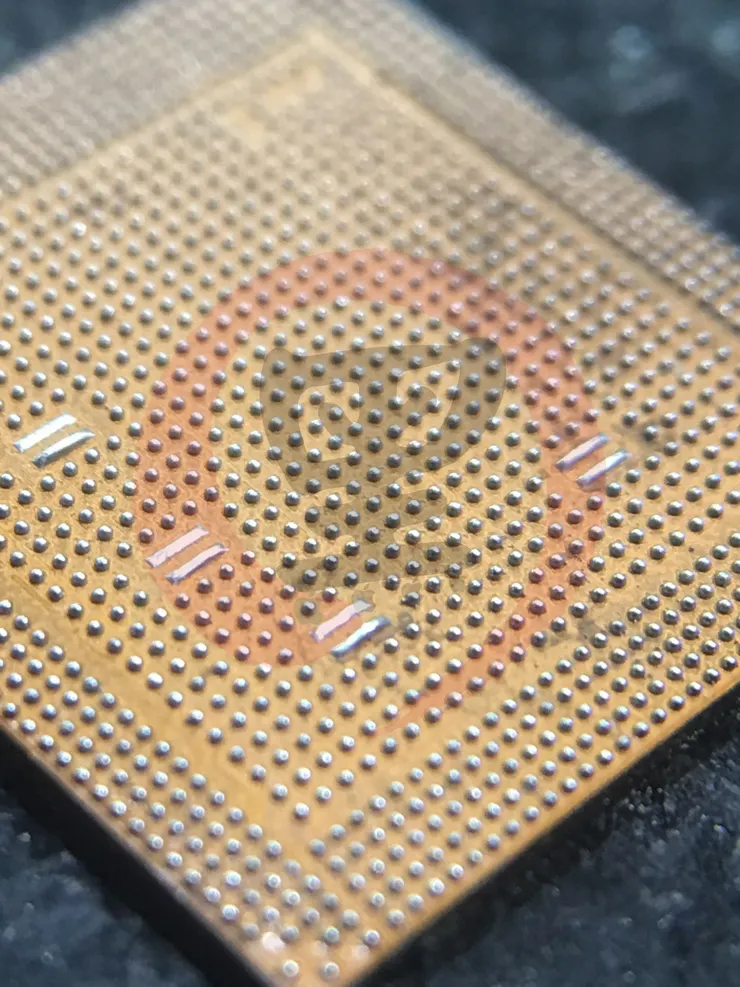

確保錫球可以保持一樣的大小,潛力的鋼網確實不錯,以前買一片都要七百塊~~

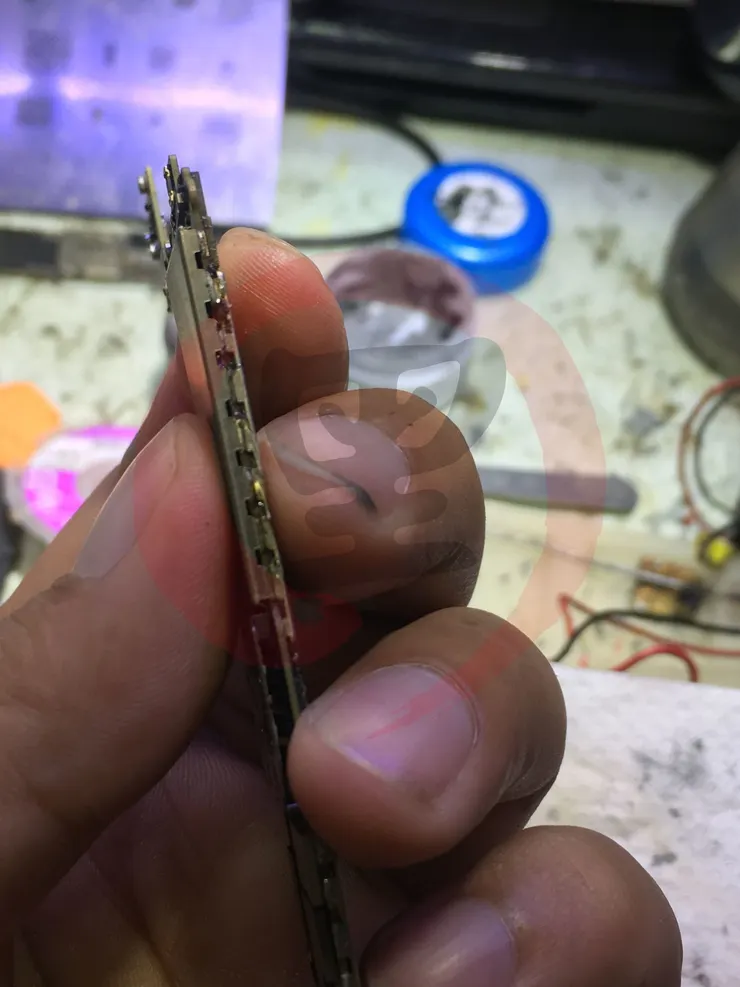

因為 iPhone 7 不用分層操作,所以直接將雙層 CPU 回焊

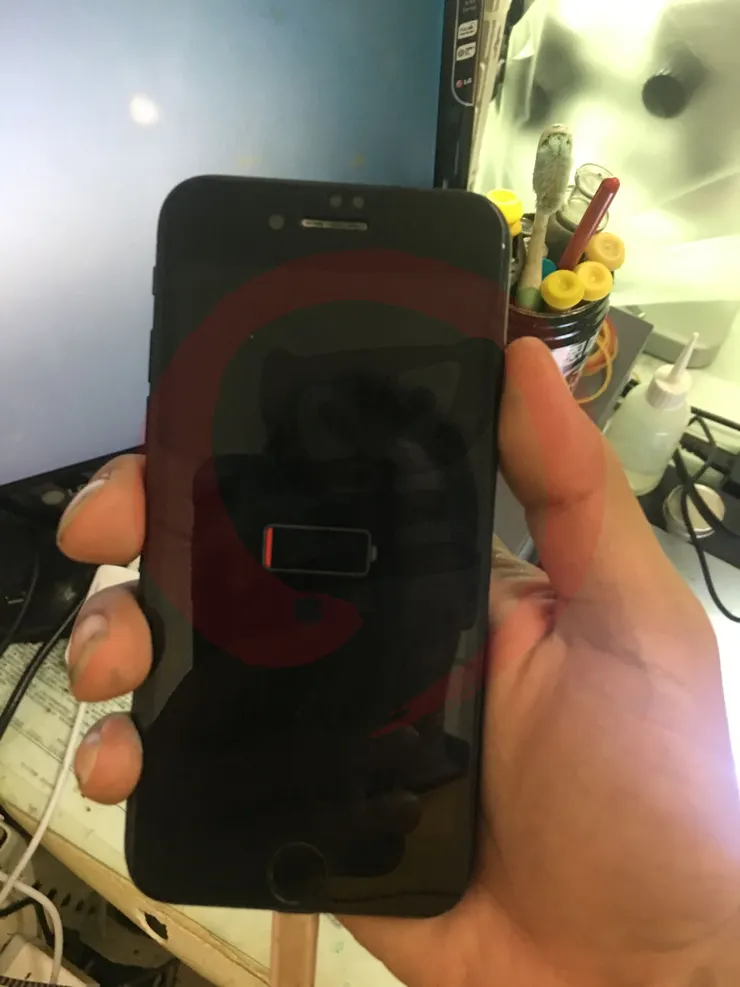

先對過放的電池做強制上電

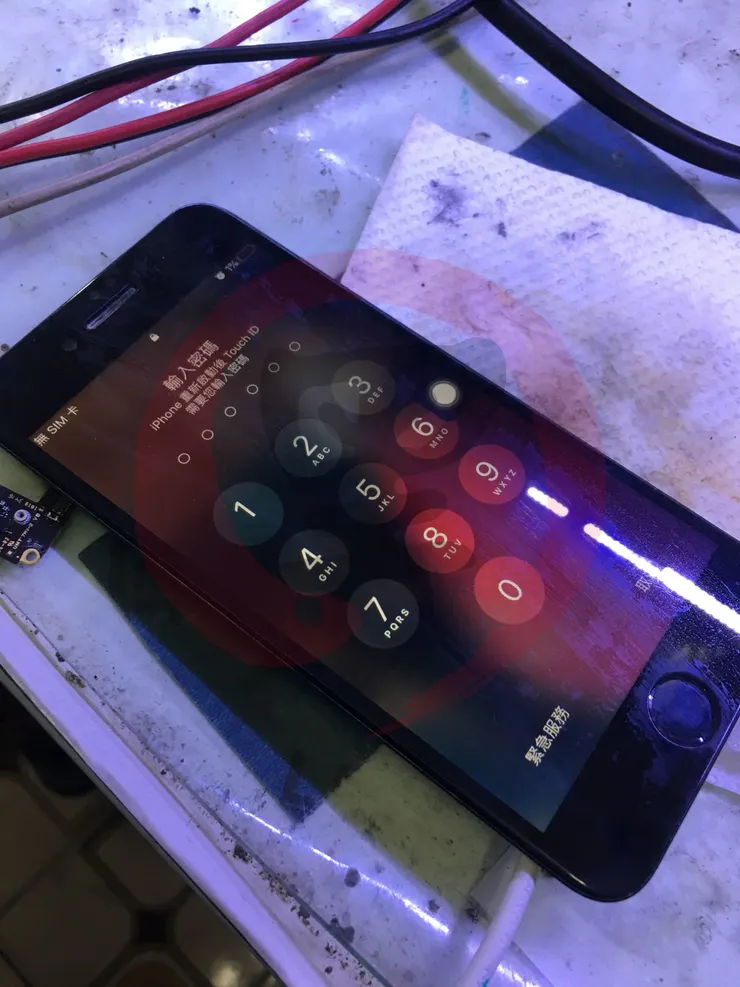

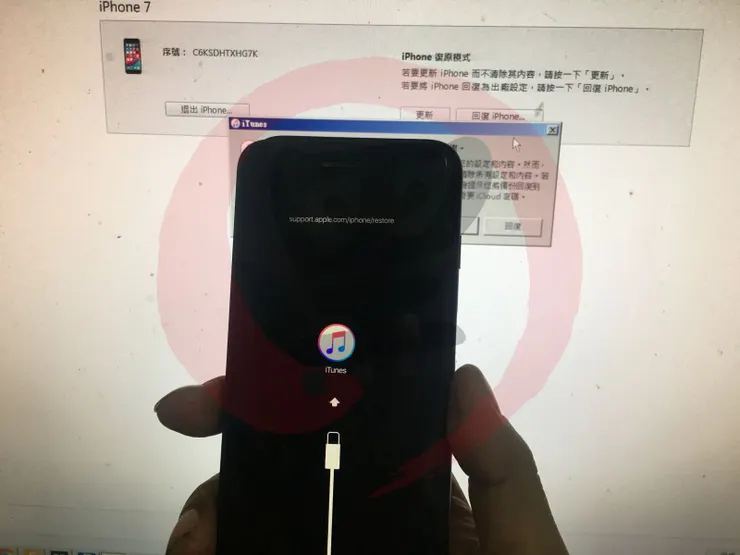

裝機後居然進入了回復模式~~哈哈

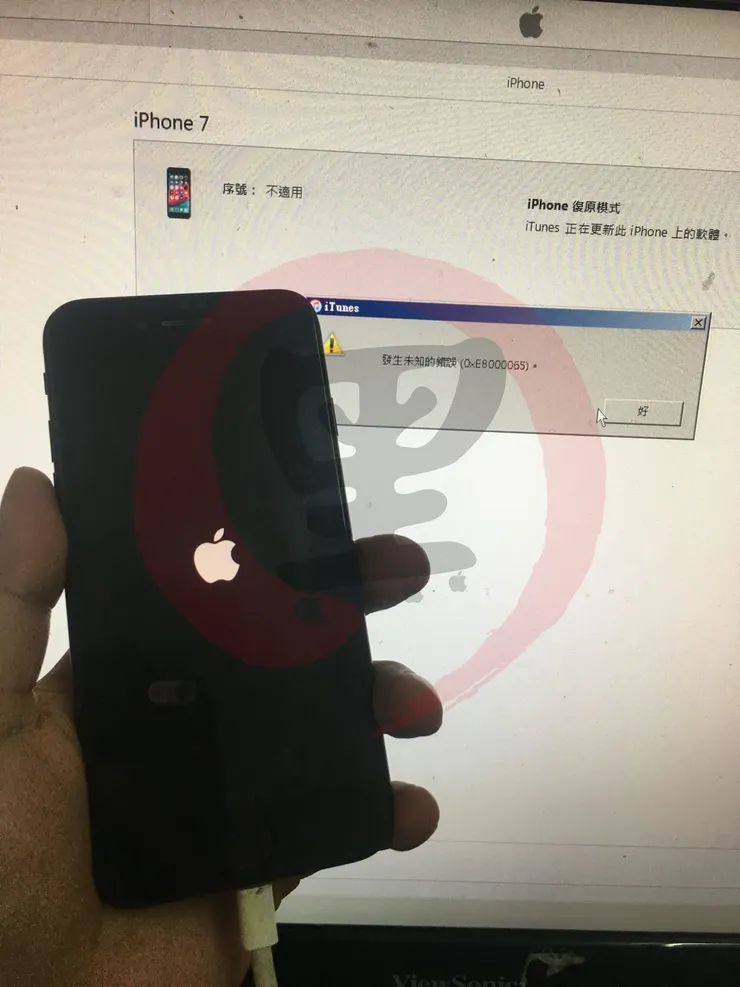

先使用更新,看看能否把資料保住,結果給我跳了一個 0xEB000065 的未知錯誤,看了都傻眼

排除掉部份問題後,開始資料救援!

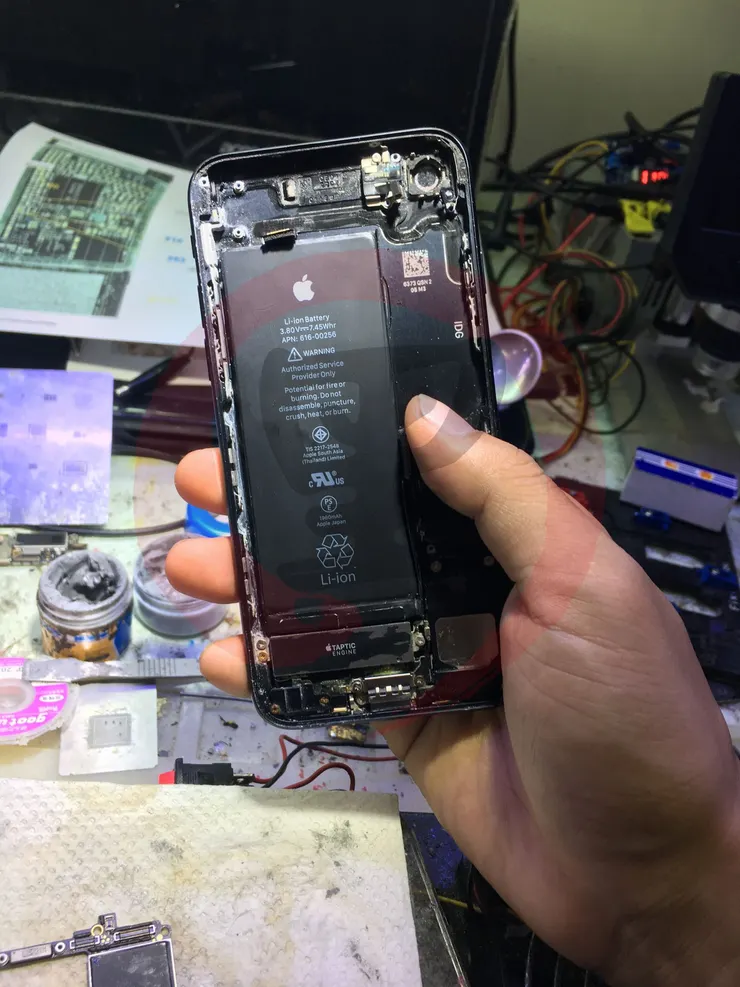

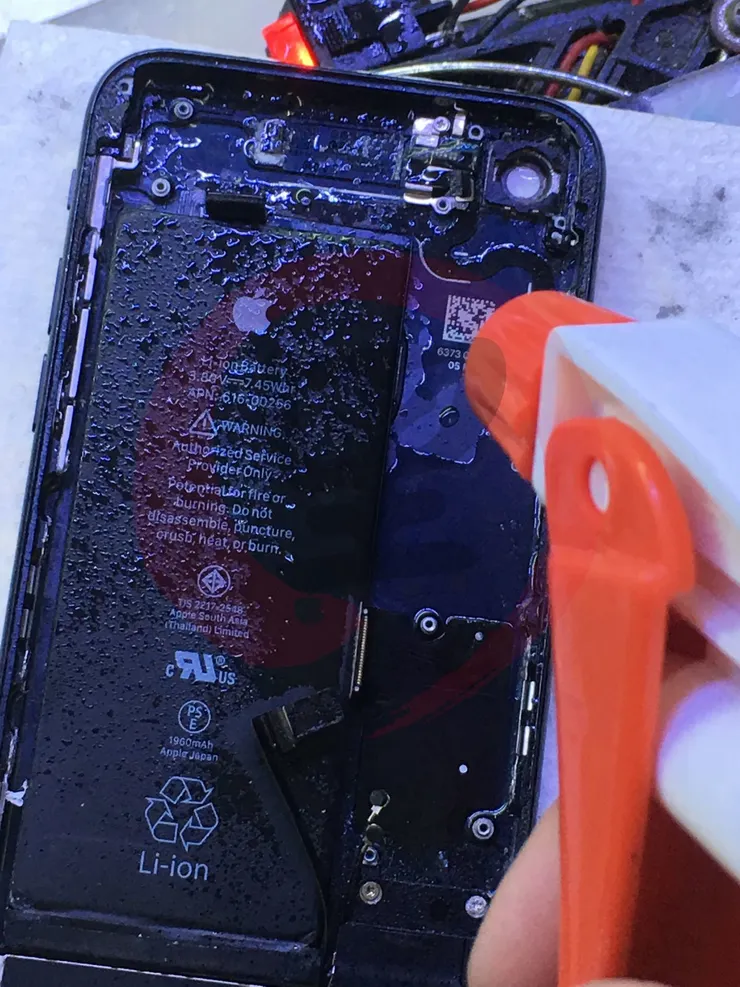

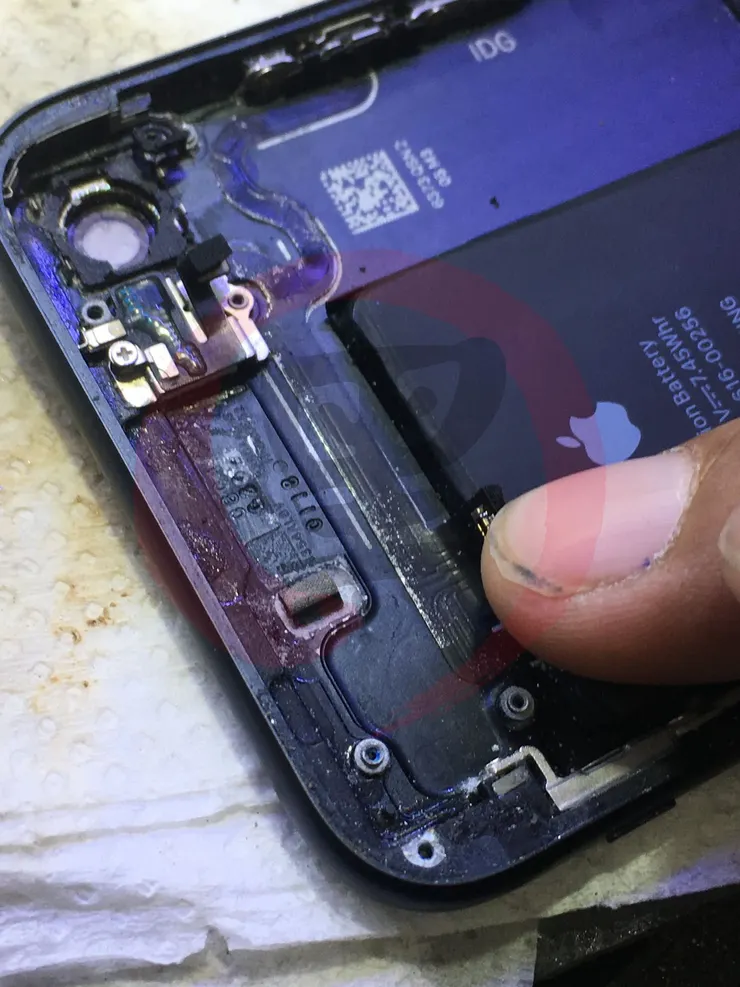

一邊救援資料,另一邊開始處理機殼的垃圾,這邊因為有塑膠,所以洗板水、一品醇都不太適合,酒精就可以了

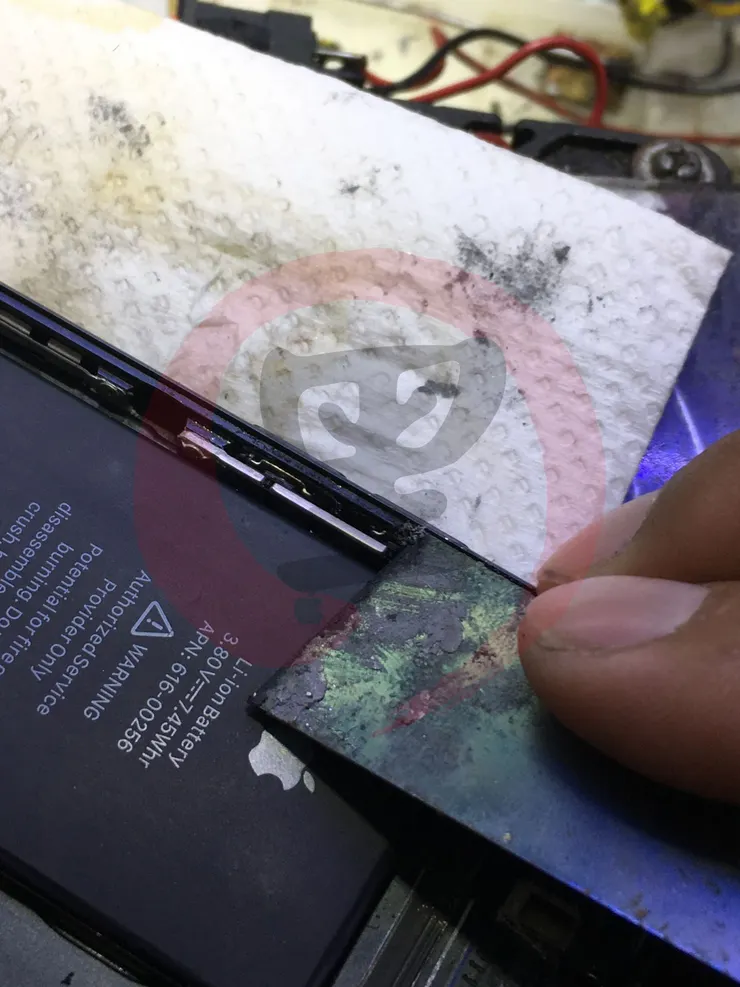

面板的膠也因為在水中待太久,整個都發脹,一併都去除掉

部份排除脫色

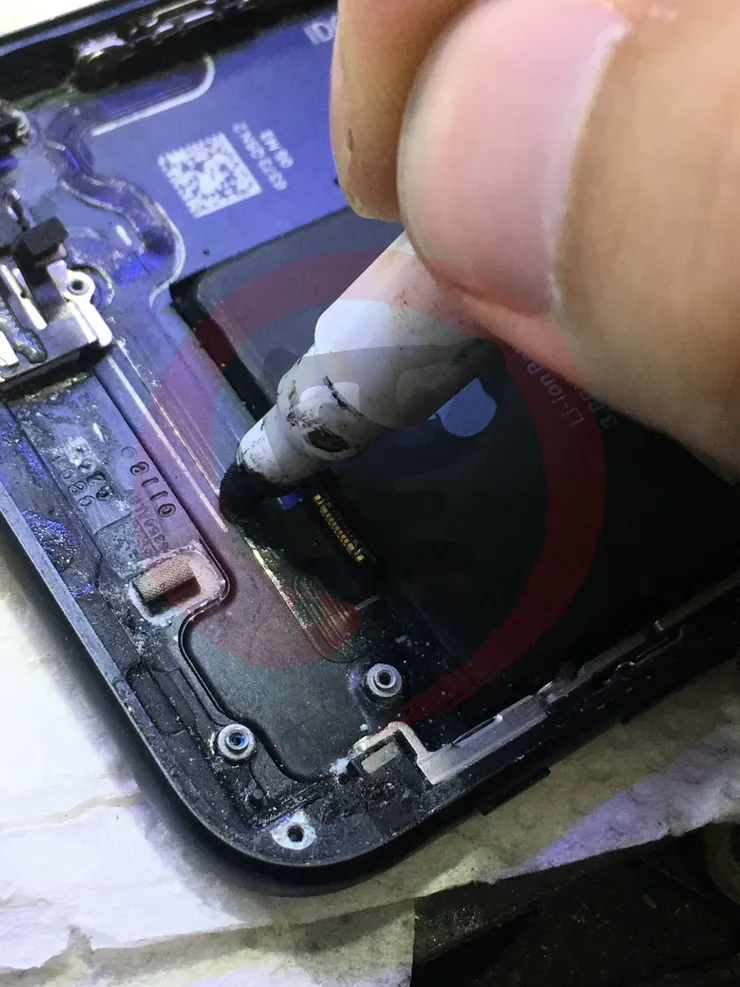

用奇異筆補!!

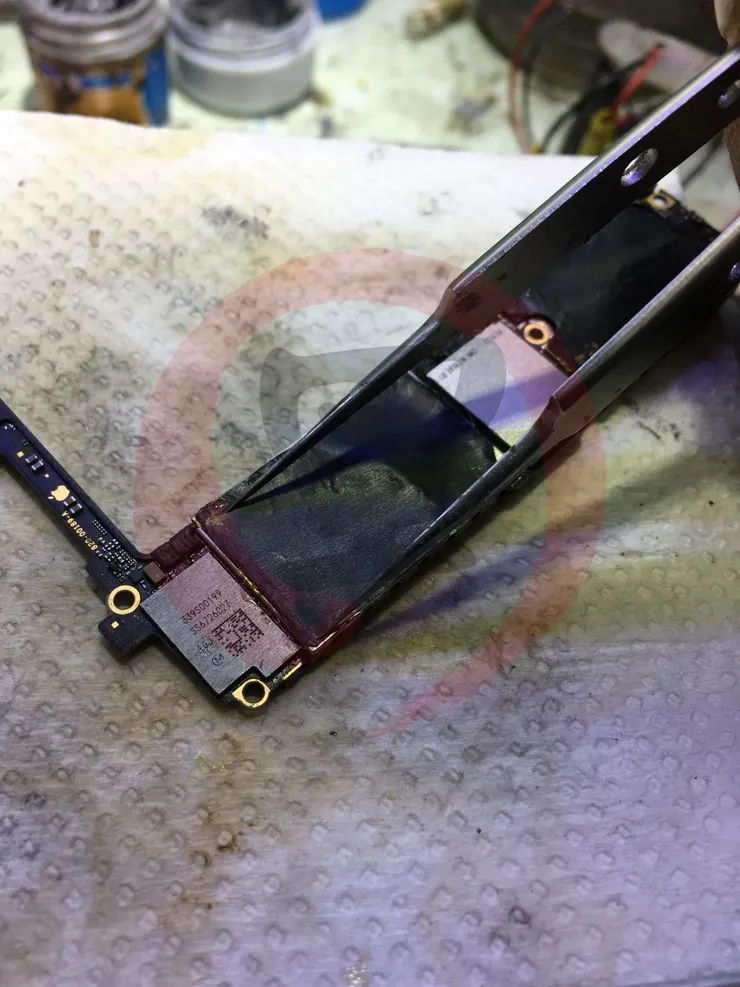

最後將金屬蔽避板回上

上膠將石墨貼紙重新回上

勉勉強強還可以,雖然還是有點灰灰的

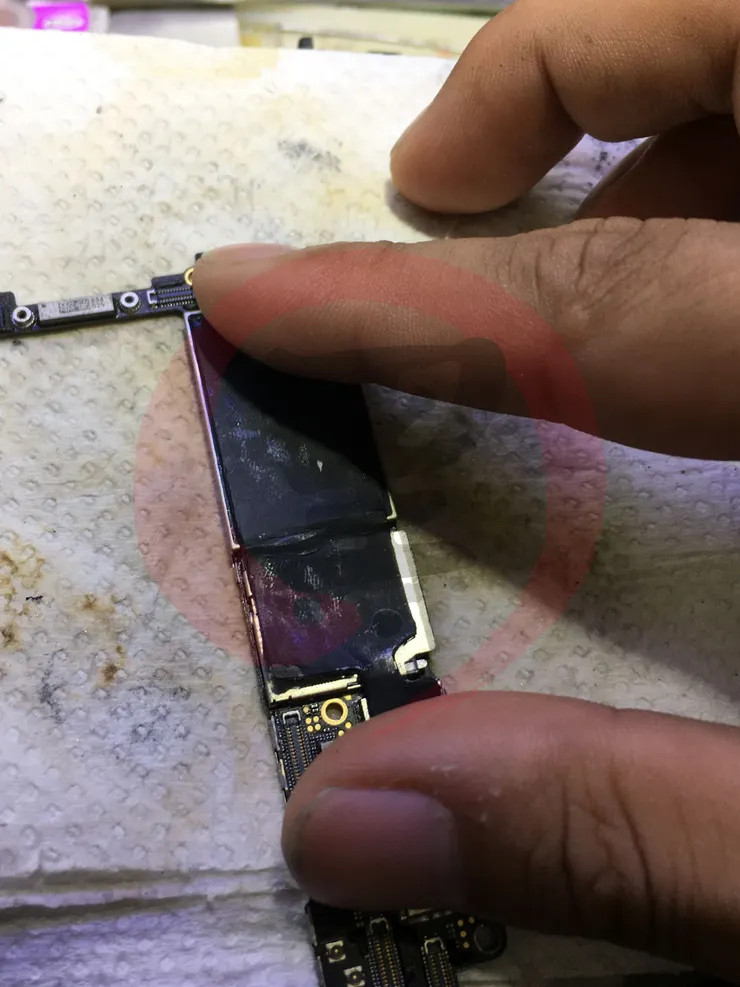

主機板背面的貼紙重上

資料救援大成功~~~

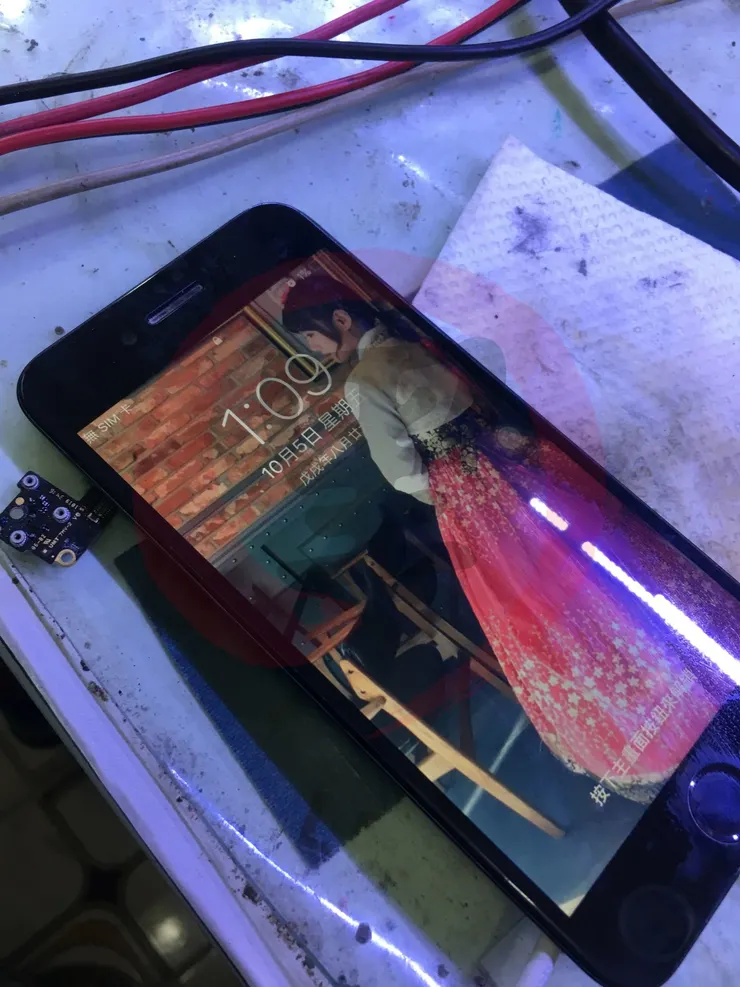

裝機收工!
