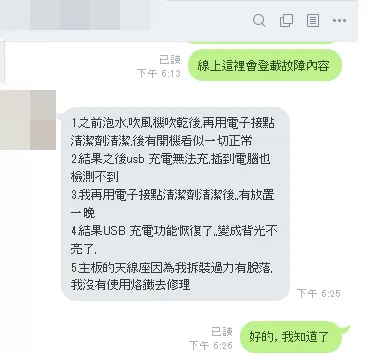

各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 ZF3 無背光維修，客戶說泡水後自行 DIY 清理，第二天就掛掉了

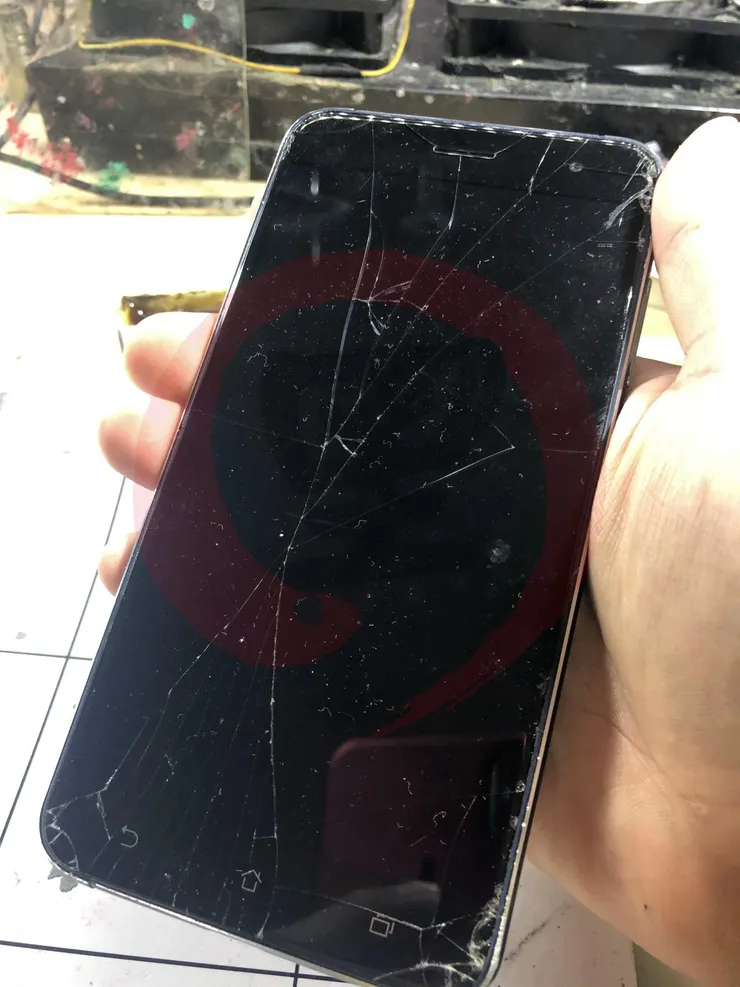

這片面板是客戶附上的，他說有交換測試，所以這破掉的面板，應該不是原機的，雖然我不知道它到底能不能亮

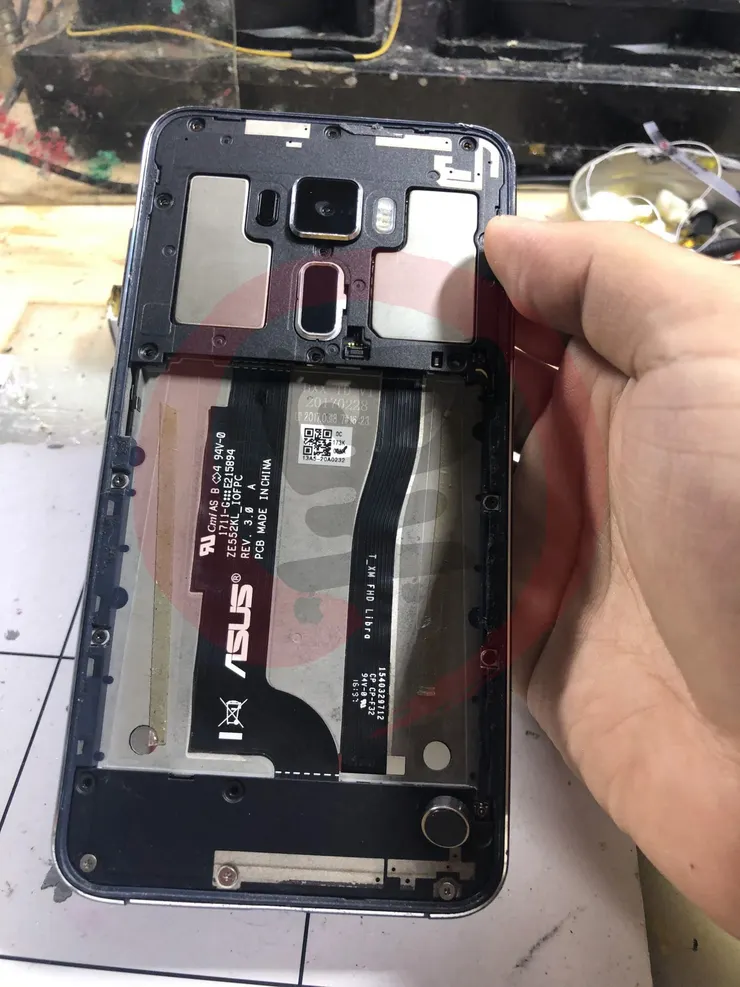

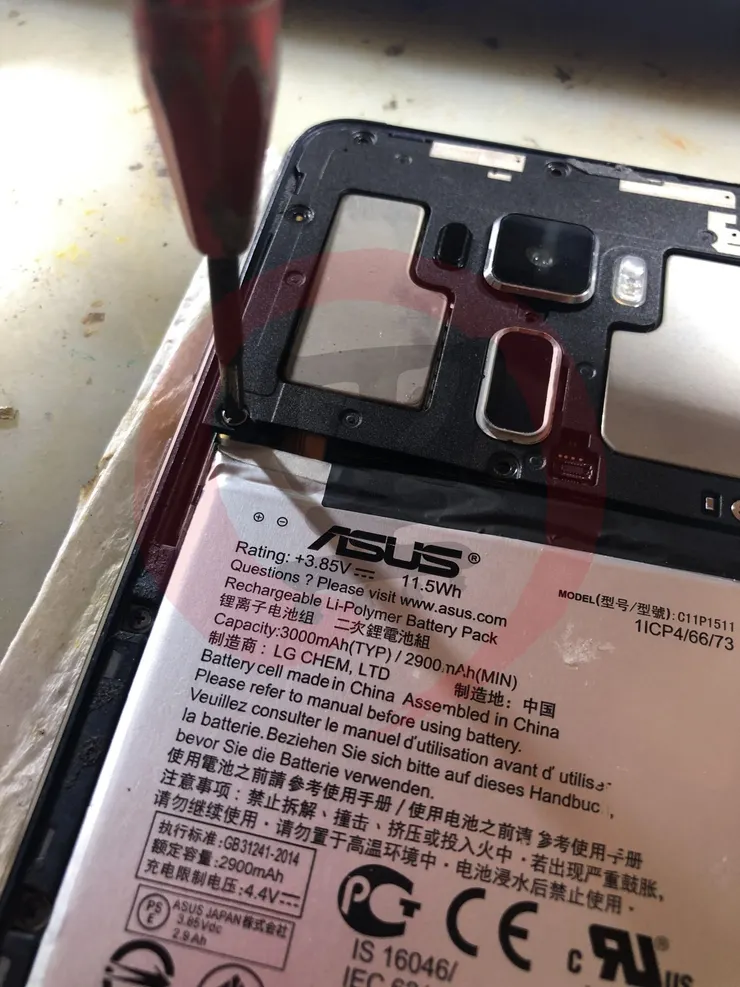

背蓋拆掉，電池也無安裝上手機上

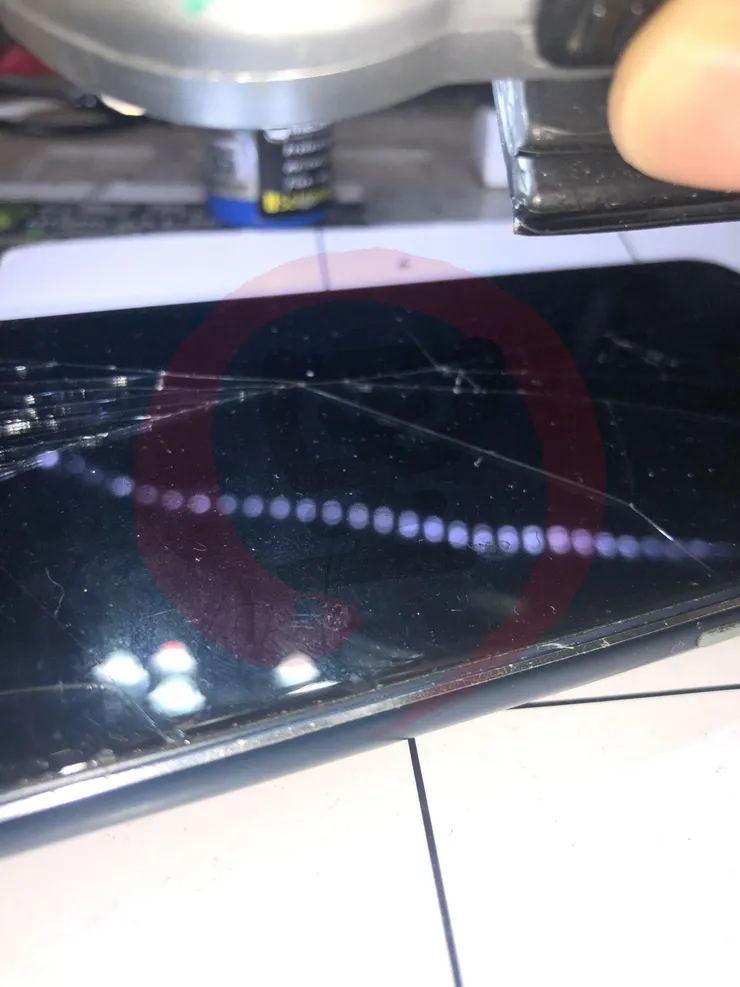

現在有很多 DIY 玩家，會做拆裝機，送修時盡量完整送來，這樣我完修後，才能全部裝好交給你，否則回去自己鎖一鎖又壞掉了，這可不算保固內哦，利用強光打下去，可以看到 ASUS 的標誌（照片上應該看不到）

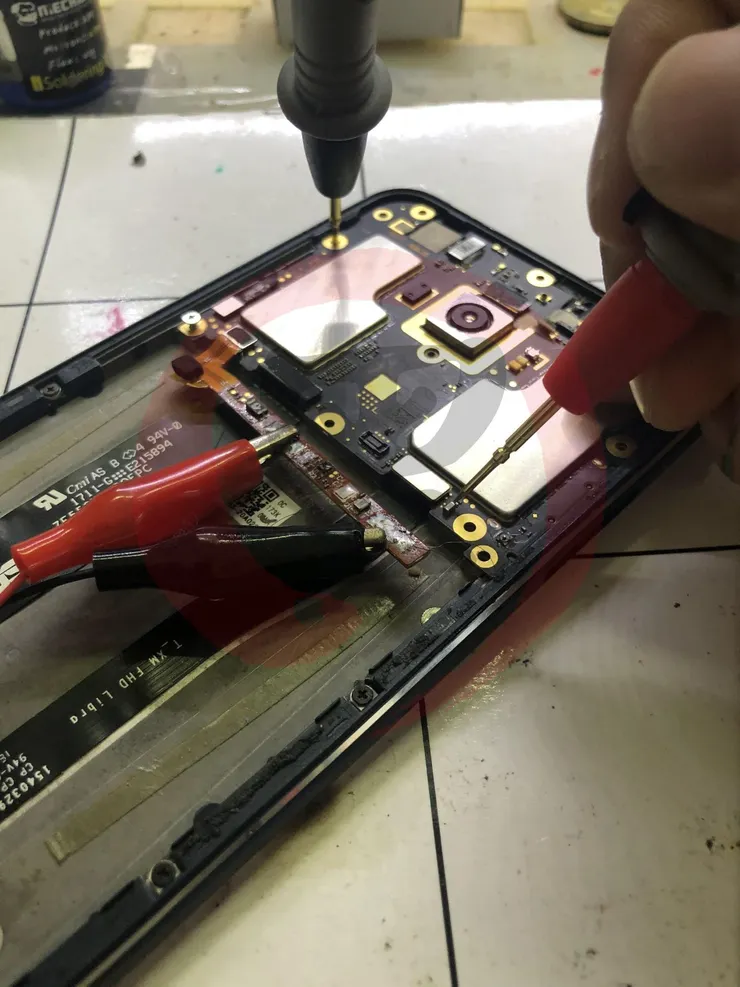

因為我常修 ASUS 的主機板，所以都有特製的電池夾俱了，先測量背光昇壓位置，二極體值在 670 左右，電壓有但沒有升壓，這個數據就是典型的背光開路

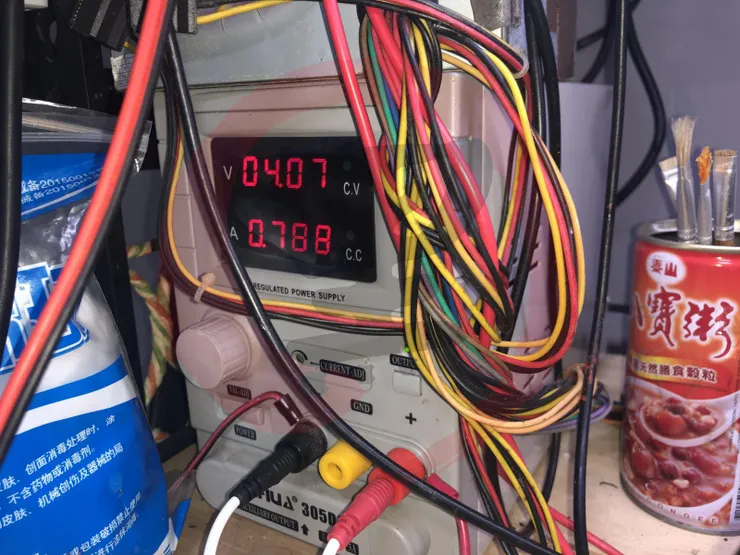

電池正常跳變，可達 1.4A

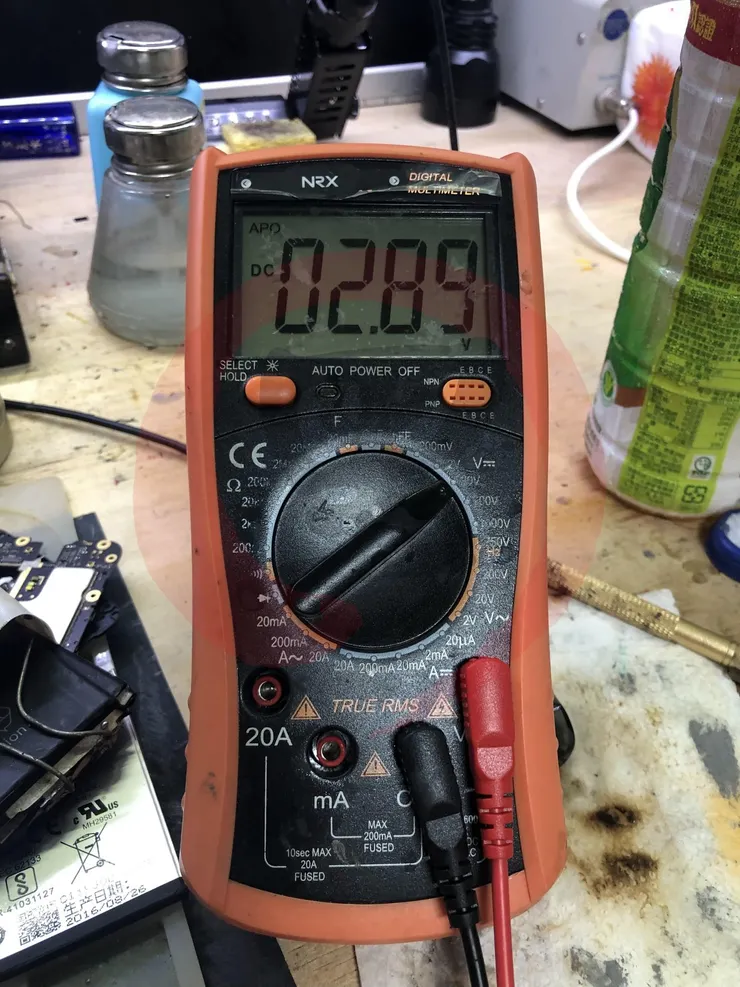

背光供電僅有 3V 左右

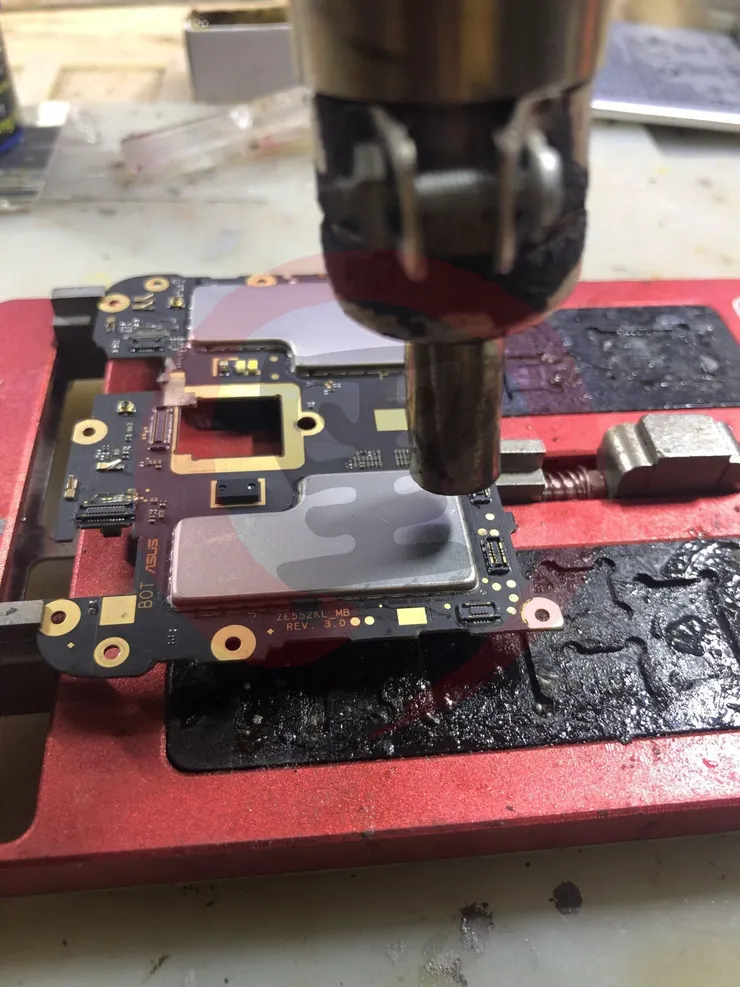

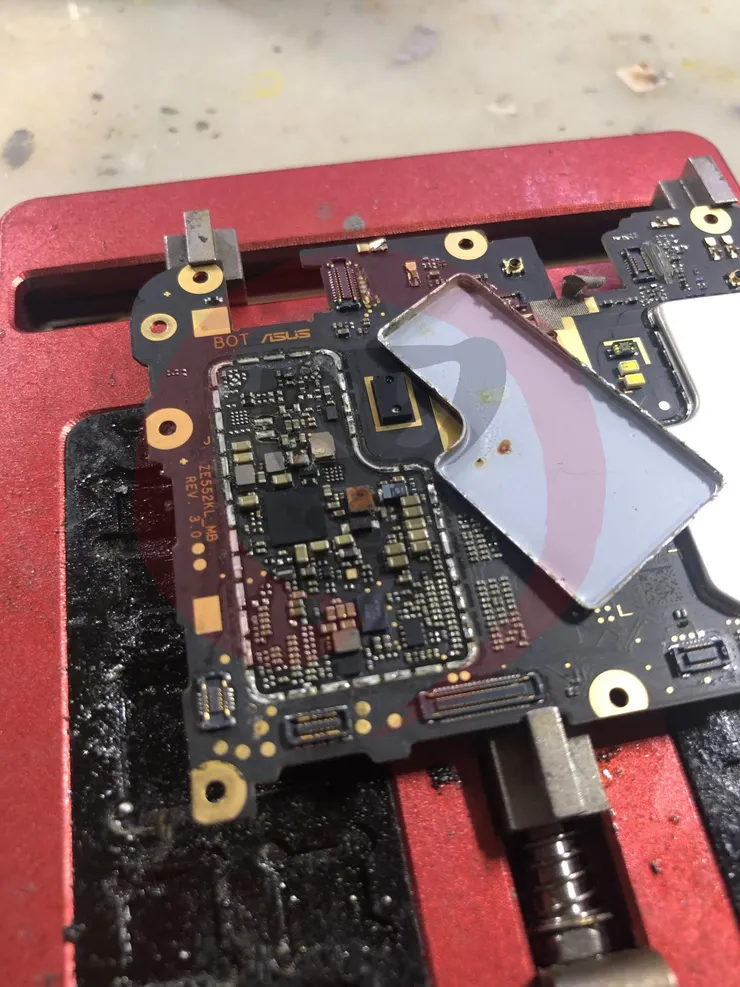

使用熱風槍將金屬蔽避板打開
外面是清潔乾靜了，但內部就大有文章了

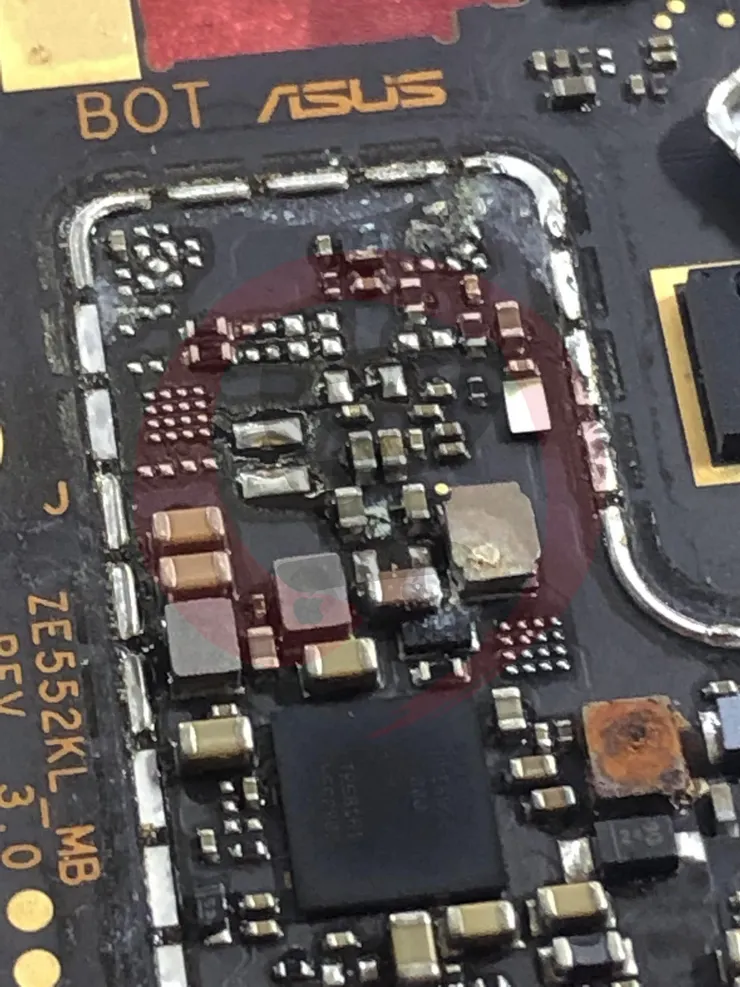

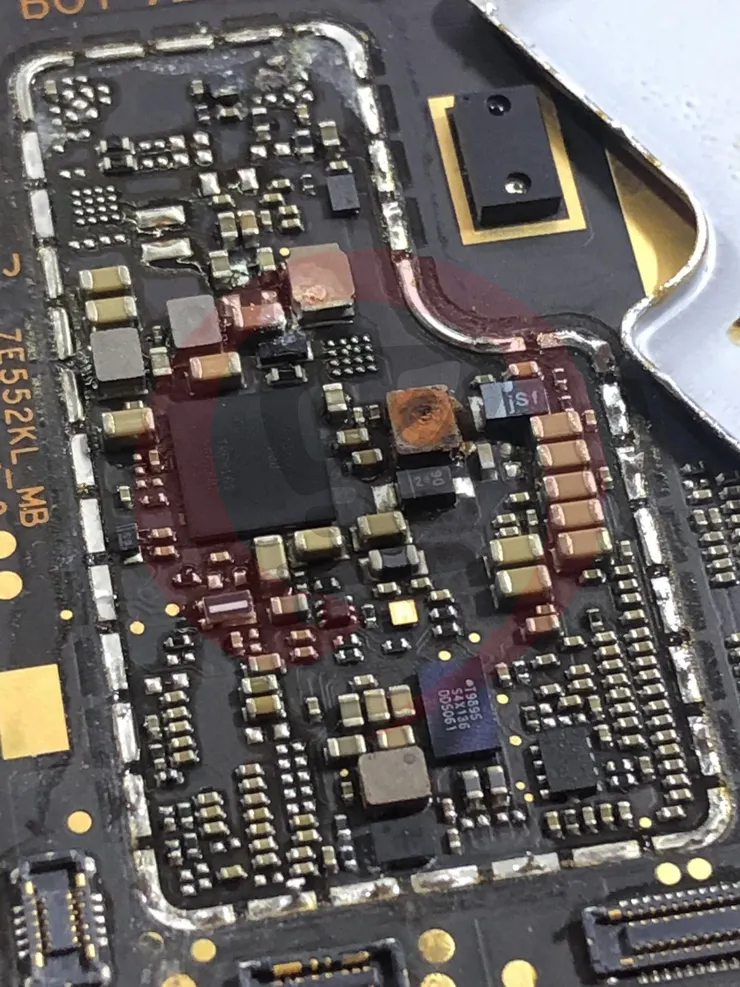

可以看到主供電附近的電感與升壓電容，都有明顯的腐蝕

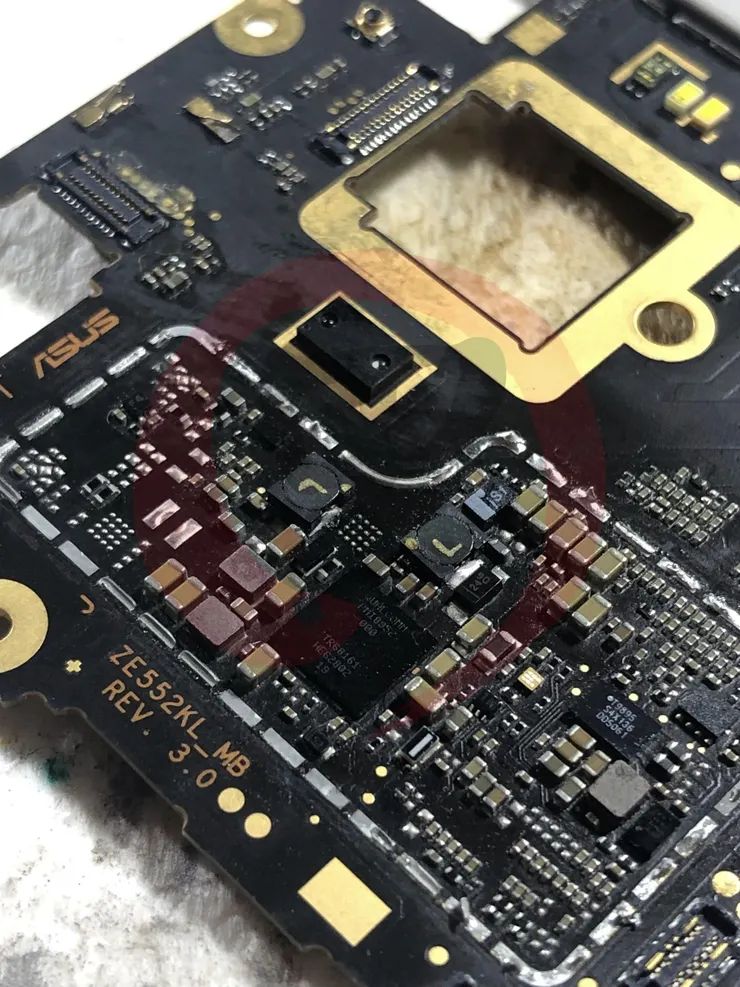

上半截也有，雖然看起來沒那麼嚴重

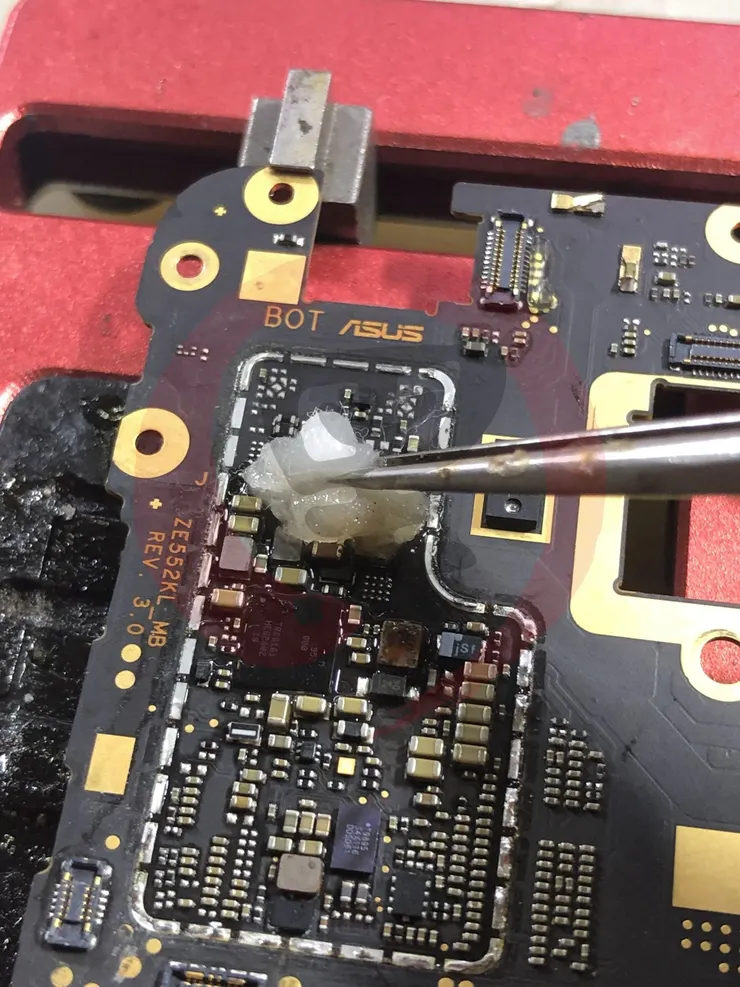

先用高濃度酒精清理過後，在進行測量
沒電路圖，我就直接口述了，下方腐蝕較嚴重的電感，電感量不足，替換 L 型電感，上方電感無腐蝕，但開路，原先要接到連接座電容，所以導致二極體值上升，稽納二極體虛焊，重新補低溫錫

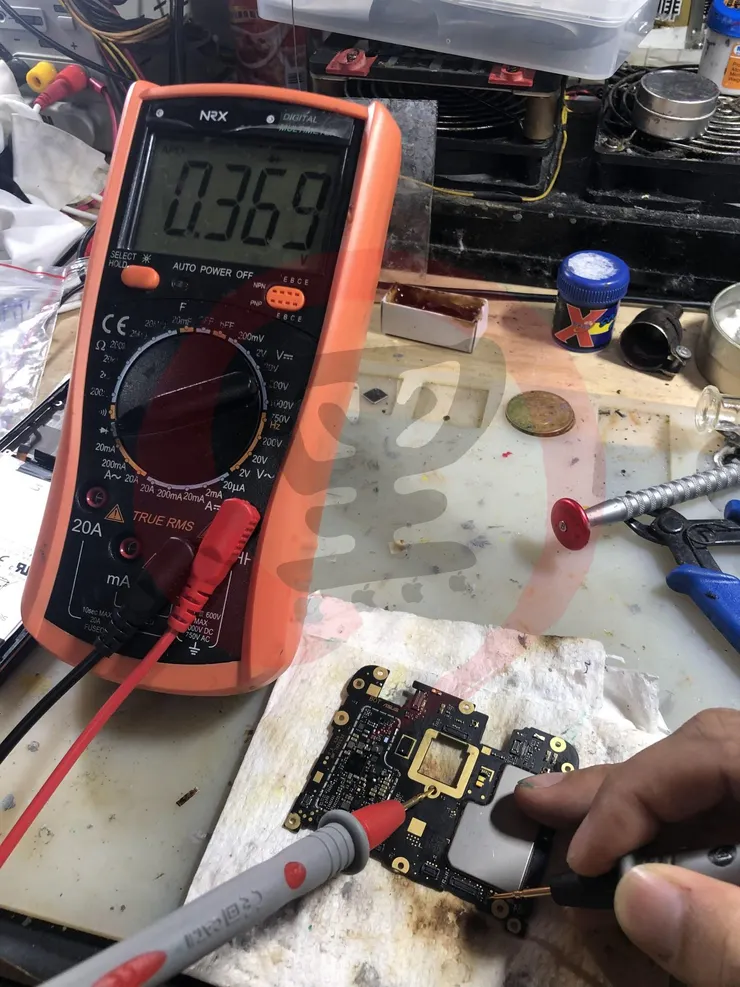

再次測量二極體值，回復到 370 左右，代表開路的問題已解決，電壓估計也可以正常，但是我懶的量，因為我猜我應該修好了..........

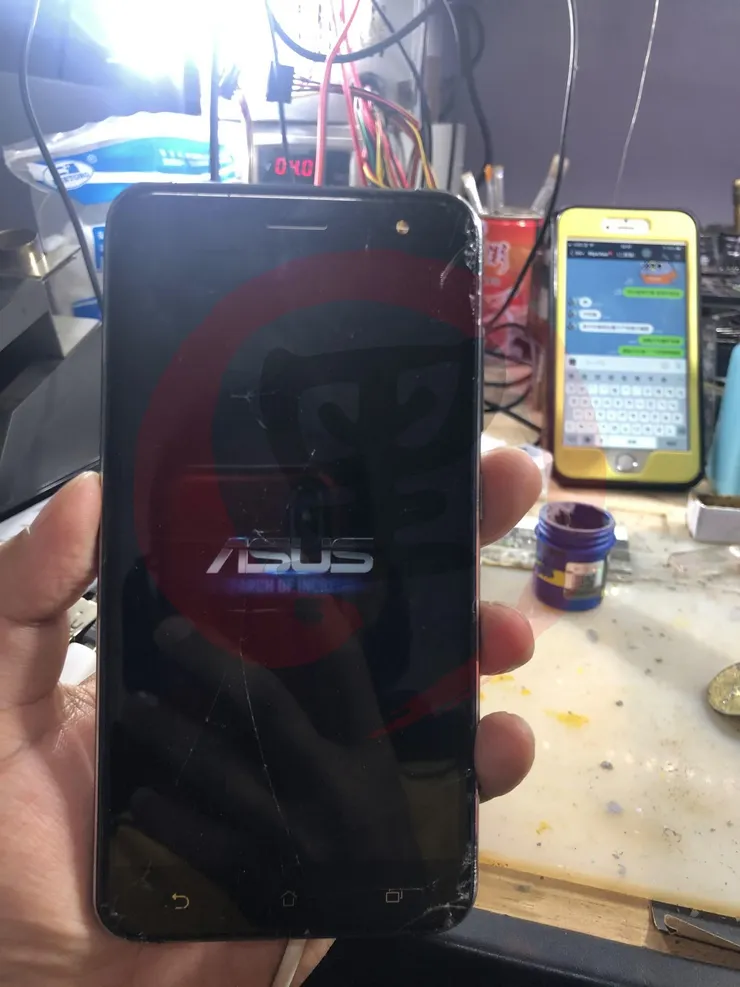

夾電 測開機，真的修好了～～因為修華碩錢那沒麼多，文章內容也要省者寫～～～～

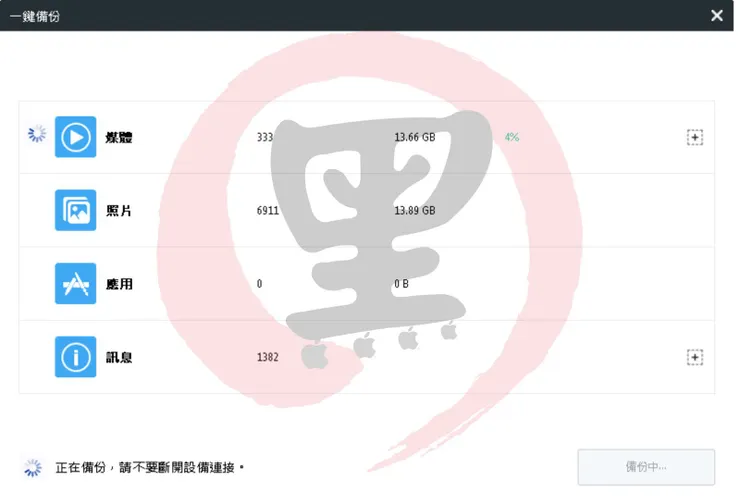

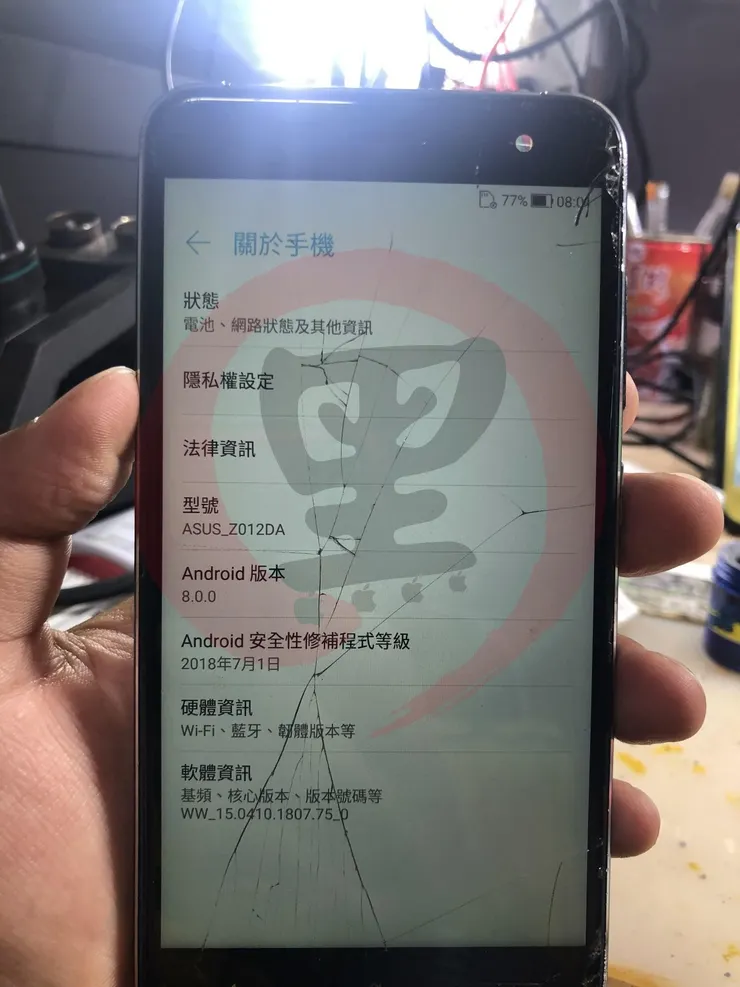

數據備份
裝機
自己動手，豐衣足食～～收工！
