各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台三星泡水的平板 Tab S8，今年的四月真是個瘋狂的日子，我己經連續快二週都修到五點才能睡，前二天出差算是最早睡的一天，回台北還沒回家，就衝回教室給學員做測驗，測驗的結果是，我手上的 iPhone 12 又增值了，因為世界上又少了兩台 iPhone 12

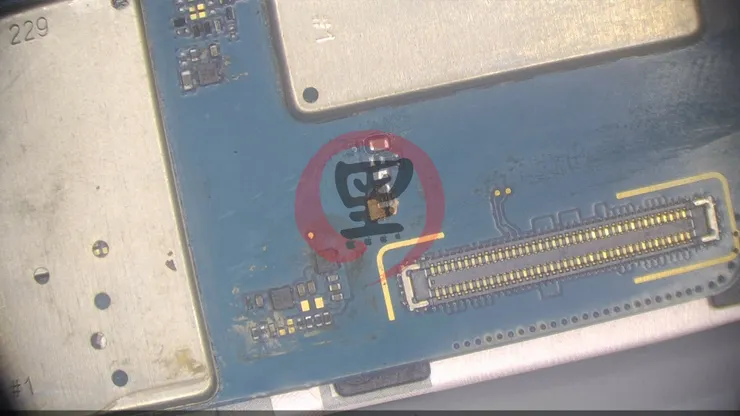

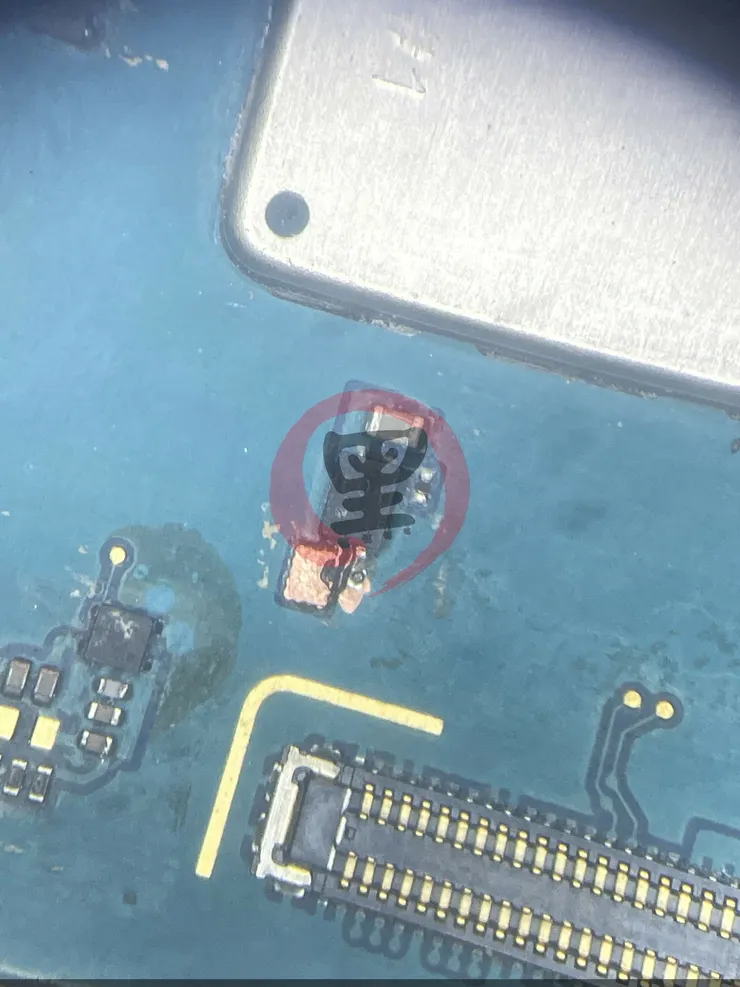

收到這台三星平板時，是無法開機的，內部統一集中在一塊腐蝕的比較嚴重，首先看到這個是顯示用的降壓供電，板層己經燒穿一個洞了
我用洗板水將機身腐蝕較多的地方都先清理過一次，也確認了一下電路圖

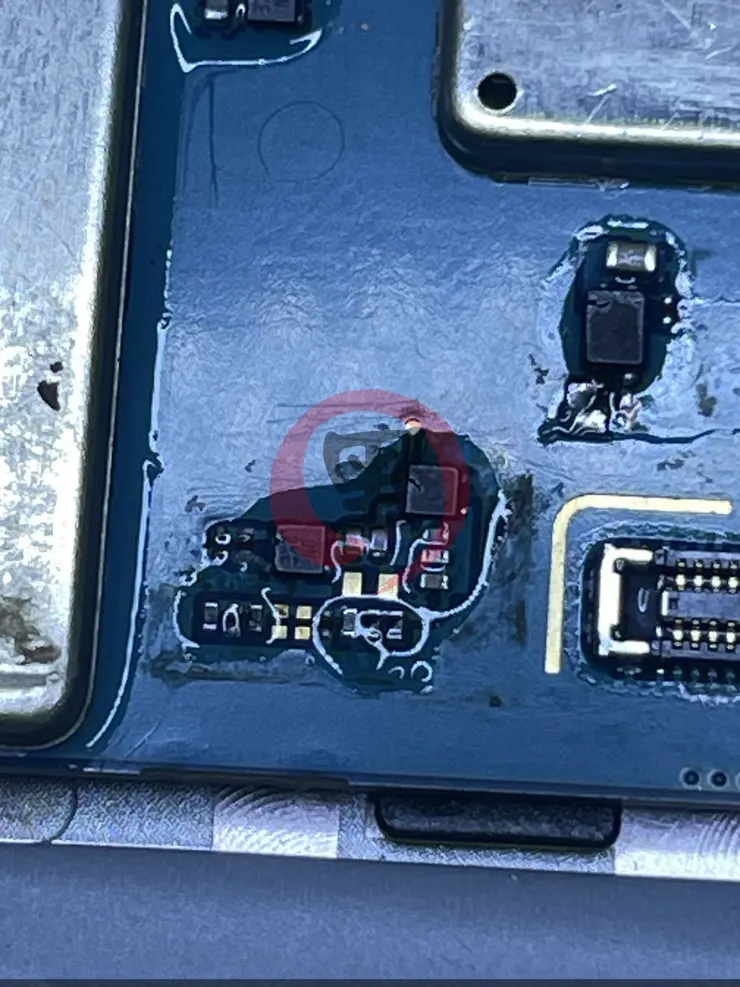

這一區塊算是比較集中的，其實處都泡水都較零散

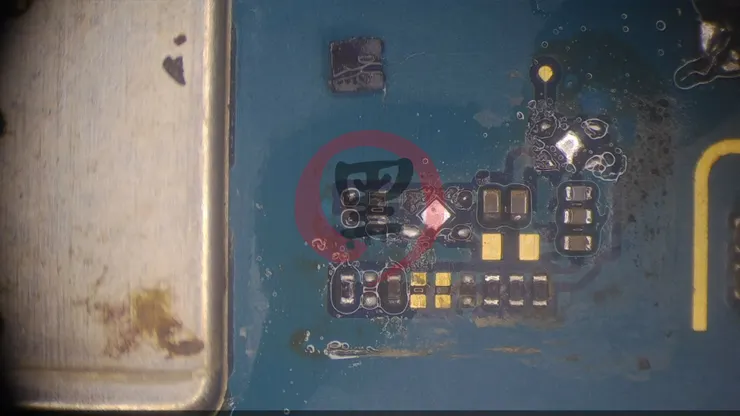

我將這幾顆降壓用的全部拆掉，基本上都可以理解為不能用的，腐蝕缺角的缺角，裂開的裂開，這種封裝有一些新進師傅可能沒見過，它叫 X2SON（這個是縮寫），其實蘋果手機也有，只是數量比較少而以，而且平常也比較少拆到，回到主題，可以看到除了爛晶片外，底下的焊點也有一些爛掉了，需要重新整理
主要有幾顆需要來修理，其中第一個是 U9009 可以看出來是一個 LDO 壓降 VPH_PWR 進電，沒有寫輸出電壓是多少，但我知道，學員有需要可以直接問我，網路上我就不公開免費資訊了
第二顆是 U9012 是一路 1.8V 輸出
第三顆是 3.3V 的輸出
除了板層燒穿的那一顆 U9009 還勉強活者，其它都不行了，叫晶片來換，你得要先知道料號，雖然這樣的壓降，其實隨便配料符合封裝都能用，不用侷限於料號，但我們叫料之前，還是要先測試一下迴路

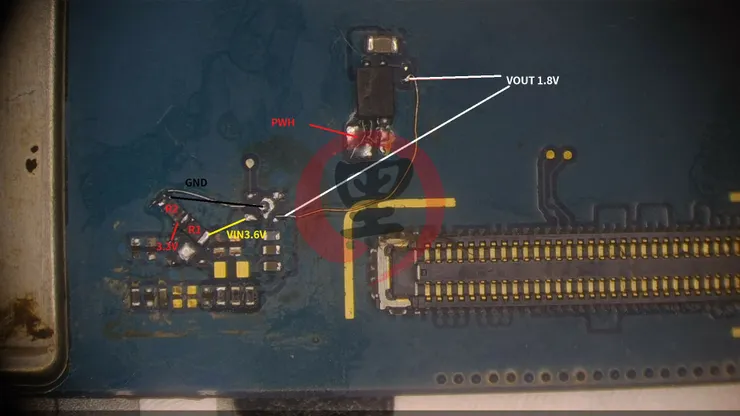

首先我 U9009 EN 開啟信號的路上拉供電 1.8V 借給 U9012 的 VOUT ，這樣就可以先省去 U9012 IC，兩者都是共用 LDO EN 這個本身沒差，可以先不用理它
在來就是將 U9008 的 VIN 3.6V 做 R1+R2 的分壓電路，產出 3.3V 給到原本 U9008 的 VOUT，而 GND 接 U9012 的 GND ，這樣就可以滿足全部驅動的條件，其實包含 U9009 都可以直接處理，不過晶片是好的情況下，還是以原晶片為主

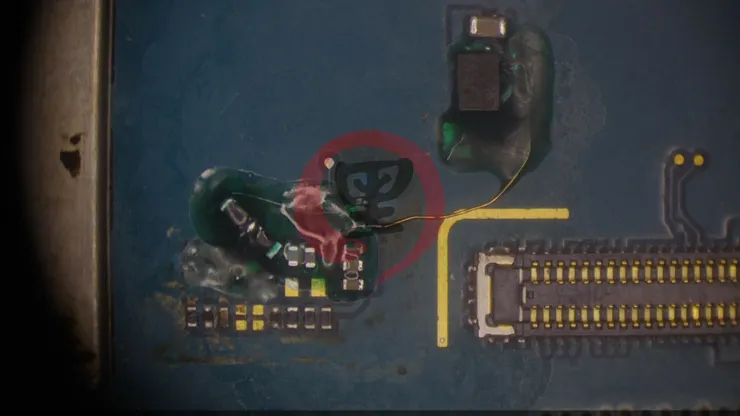

打上絕緣先固定起來

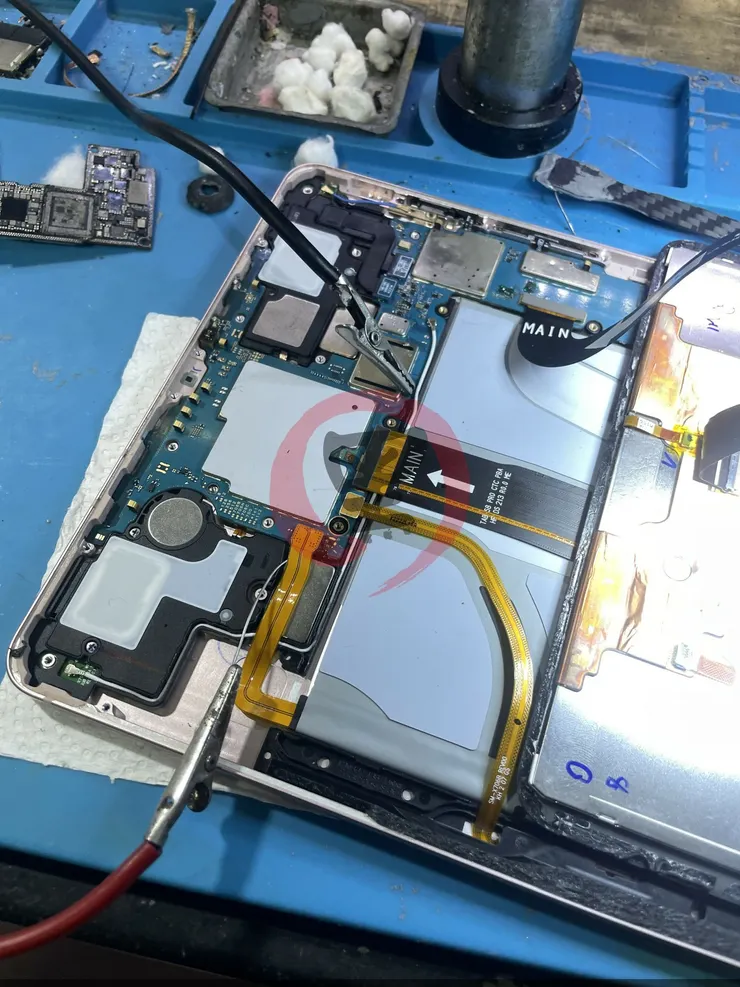

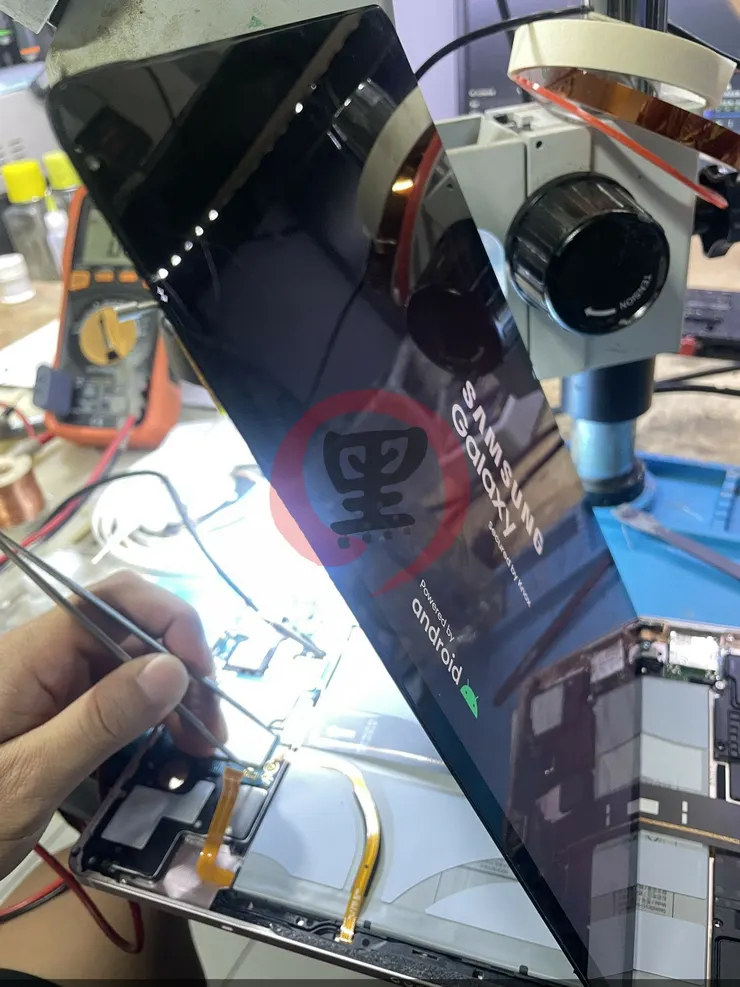

測開後看了一下電流，短路的部份排除，供電也算正常了（有顯示電流會比較大，一般可以從電流來判斷有無顯示與背光）
大歸大，但沒有進系統，大約到峰值後就會重啟，己經確定到 System 分區，原則上這時候可以刷機

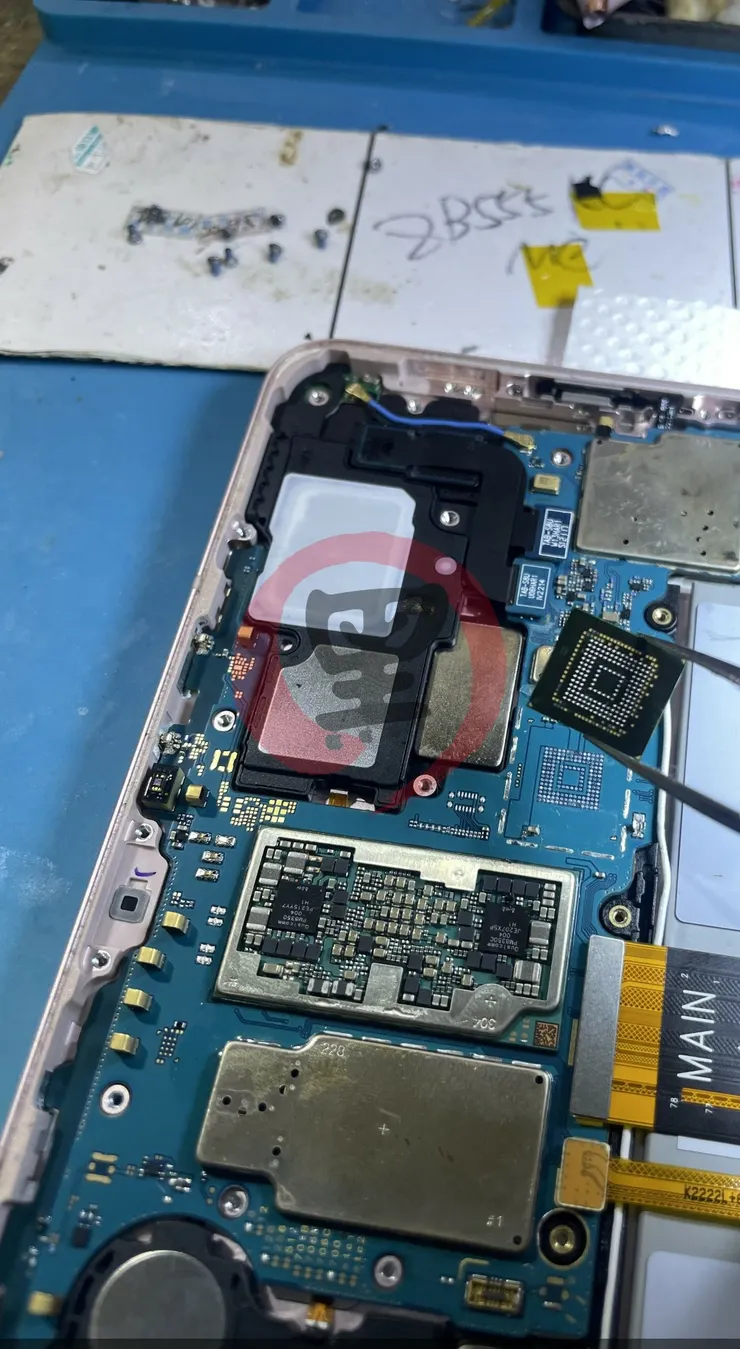

但考量到，之前泡水可能有一直重啟或斷電，導致 BOOT 有問題，所以再將 UFS 拆卸下來，過一次燒錄器重置 BOOT A / B 與 CLK

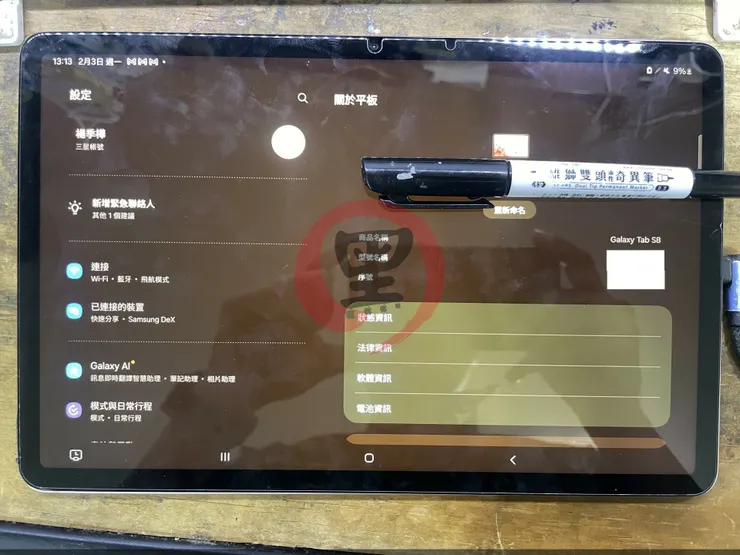

果然都預期的結果差不多，但他還有一個充電問題，那個問題就比較小，可以後面再修就行，只是最後客戶沒要修，只好再回復成原況了
蠻可惜，這台二手應該也要一萬了，還是高通 8+1 的處理器吶，那怕修好再賣，都還能回不少本，可惜沒修，最後只能當電子垃圾扔了，自己動手，豐衣足食！
