電磁脈衝成形技術-在你還來不及反應的瞬間就變形

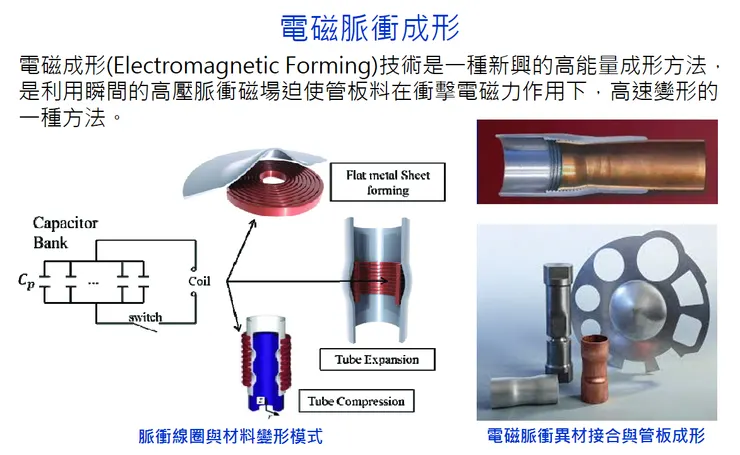

電磁成形，指利用瞬時電流通過工作線圈產生強大的脈衝磁場，使金屬直接變形或貼於設計模面的方法，最常見用來加工銅與鋁類的軟金屬管板料；該技術的研究大約開始於20世紀20年代，物理學家Kaptilap在脈衝磁場中做實驗時發現，形成脈衝磁場的金屬線圈易脹大、脹破，這一現象啓發了人們對電磁成形原理的思考。
管材成形是電磁成形技術中應用較多的方面，主要有管材自由脹形、單模成形、擴口與局部縮徑、縮口、異形管成形等，並細分爲向內壓縮成形和向外鼓脹成形；當工件處於線圈的內部、模具的外部時，工件將在電磁力的作用下向內壓縮，此方法可用於管材的縮徑等的加工；與此相反，當工件處於線圈的外部、模具的內部時，工件則發生向外鼓脹，如管材的擴管、翻邊等的加工。由於電磁成形時，管坯變形分佈均勻，變形硬化不顯著，因此材料的成形性得以提高，與靜態的衝壓相比，電磁成形方法可以提高脹形係數30%-70%。
電磁脈衝成形由於是非接觸式加工，因此工件表面不會有機械摩擦的現象，也不需要添加潤滑劑，同時工件變形受力均勻，殘餘應力小，具有很高的貼模性，成形後不影響機械性能並有效提供升塑形變形能力，公差約0.5%以內；但初期設備投資成本大，製程彈性較小，不適合少量多樣生產節奏，對於板料加工仍需克服電磁脈衝成形均勻性的問題。
有看過沒做過
超強的板料與模具貼合性
可以讓金屬脈衝出葉子的紋路
