全自由度3D彎管機-讓你的管360度無限度的隨你控制
彎管是將管件兩端固定並由其中一端施加扭轉力成為所需外形的一種工藝技術，無論是居家的桌椅、櫥櫃或是工業的汽車車架、輸油/氣管、機械結構…等都可發現其使用之處，而用來使管件彎曲成形的設備即為彎管機。
一般可作為彎管的材質不外乎為鑄鐵、碳鋼、合金鋼、不銹鋼、鋁合金，設備則分有油壓式(依靠油壓出力夾持)與電氣式(依靠馬達動力或電磁力拘束)兩種，當管件外徑為D，壁厚為t的管子受外力矩M的作用發生彎曲時，中性層外側管壁受拉應力σ1作用，管壁變薄；中性層內側管壁受壓應力σ2作用，管壁變厚，且橫截面的形狀由於受兩端夾持合力F1和F2的作用由圓形變為近似橢圓形，當變形量過大時，外側管壁會產生裂紋，內側管壁會出現起皺，因此會在彎曲過程中於管內穿入類似毛毛蟲的多節式芯棒支撐導管彎曲半徑的內壁防止其變形。
管材的變形程度，取決於R(彎模半徑)/D(管徑)和t(壁厚)/D(管徑)數值的大小、R/D(一般建議至少2~3)和t/D值越小，表示變形程度越大。為保證管件成形品質，中性層外側拉伸變形區內最大的伸長變形不可超過材料延伸率而產生破裂；中性層內側壓縮變形區，受壓應力作用的薄壁結構部分不致超過失穩而起皺；而管件有橢圓度的要求時，需透過芯棒控制其斷面產生畸變；有承受內壓力的強度要求時，需控制其壁厚減薄的成形極限。

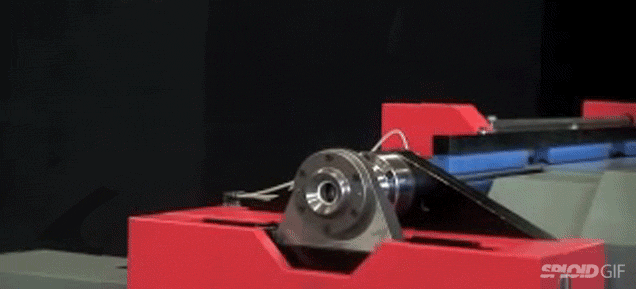

彎管的巔峰(我覺得厲害)發生在2016年由日本-日進精機(NISSIN)所開發的數控式3D自由成形彎管機，透過伺服控制出口的球型模具配合管料進給速度，可生產出連續曲率外形的管件，該設備可用管徑涵蓋Φ4~Φ60mm，最大成形速度200mm/s。
#第一次看到日進的影片我重複了10次
#很舒壓
