Icepak中，提供了許多的物件方便使用，有PCB模組，有Block，有隔板...等等。其中風扇模組，算是一個比較特別的東西。他模組化的不只是設定，還包含了上下游的網格。

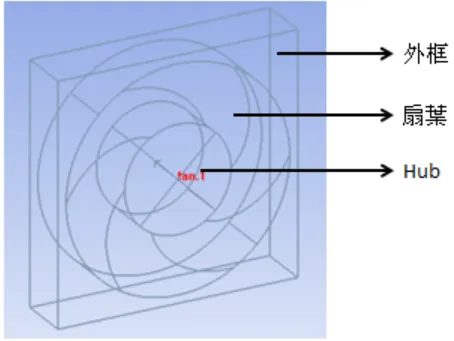

在模型上我們可以描述的有:
1. 外殼的尺寸
2. 風扇內外徑
3. 中央Hub Size
4. PQ Curve

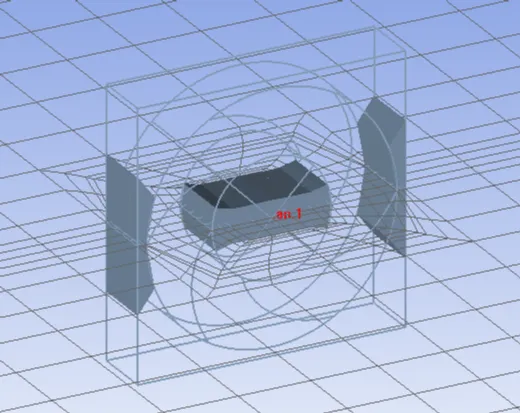

沿著風向切剖面，網格看起來會是長這樣，著色部分代表是固體的部分。
可以看出除了風扇本體之外，上下游一定距離的網格也被以符合風扇特性的方式切割並且過渡到Global mesh setting。
在風扇模型中因為不可避免的會出現曲面過渡，一般Icepak都是透過O-grid來實現。
這是使用風扇模組時一個無法避免的狀況，為了符合幾何外型以及流場特性，在切網格時他就有固定的切法。但是當有障礙物出現在風扇下游的時候就會導致一些問題，網格變形(mesh distortion)。

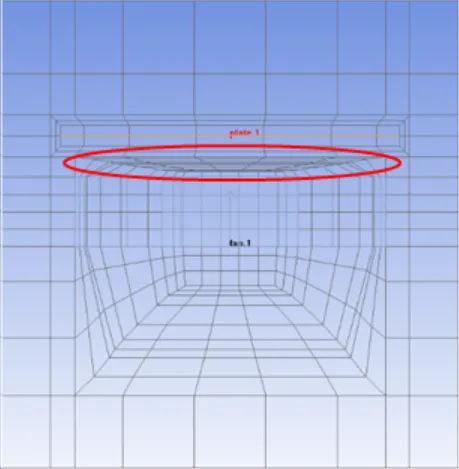

當障礙物跨進了風扇下風處網格的保留區域的時候，他會盡可能地保持原有的結構，但是去壓縮距離。在這種結構下，很遺憾的，加密只會讓事情變得更糟。

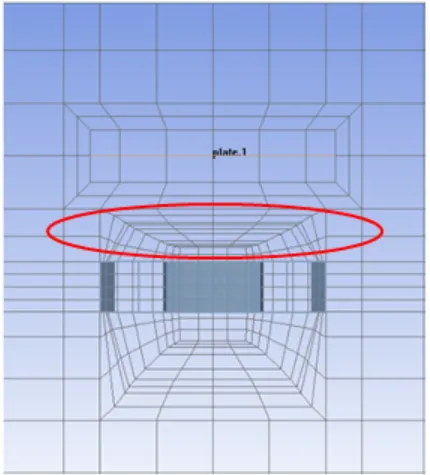

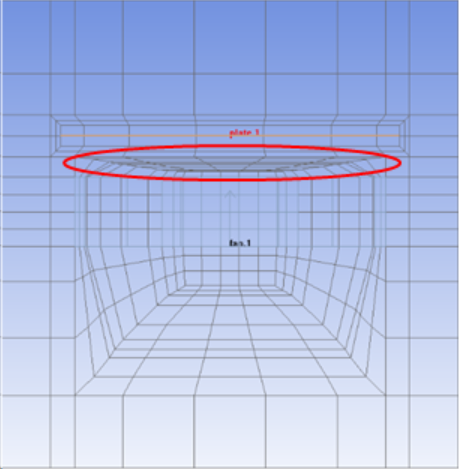

從上到下三張圖分別是障礙物越靠越近的狀況，直到最後太靠近而無法保持預設的切分方式。在壓縮的過程當中，網格的歪曲度(skewness)會一路提高，直到最後無法保持原有的O-grid結構。此時，網格數量會急遽的增加。

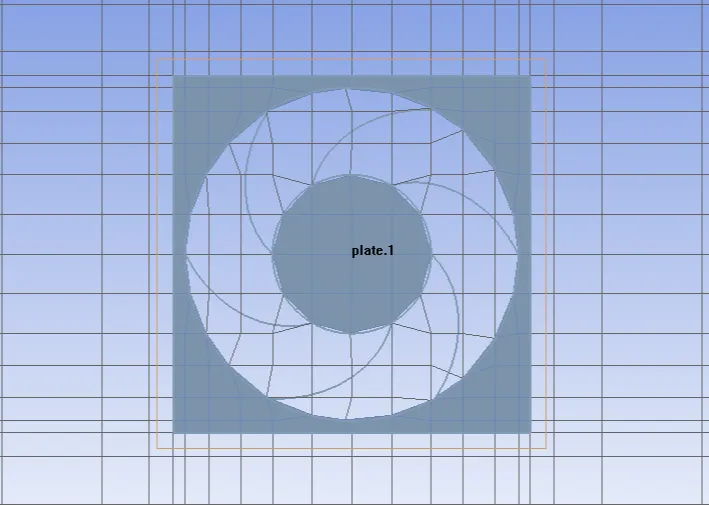

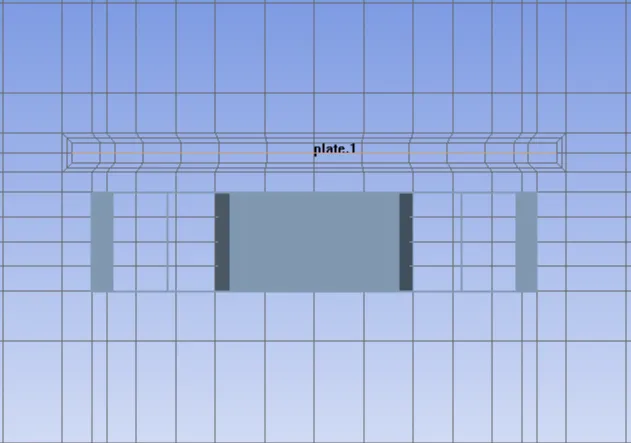

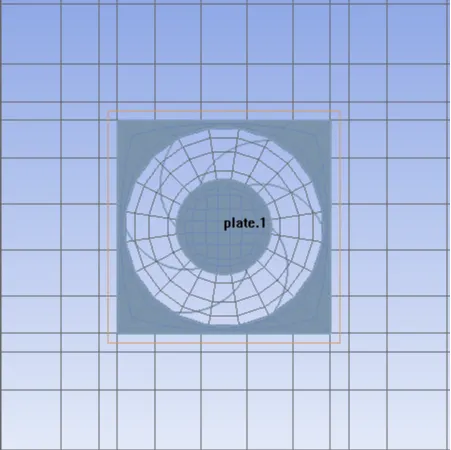

上下兩張圖分別是O-grid結構下的風扇，與破壞後的網格。在無法使用O-grid下又要保持曲面的完整性下，付出的代價就是更多的網格。
所以在使用風扇模組的時候，能夠使用O-grid又能保持歪曲度不過大是最終的目標，要達到這個目標有幾個建議:
1. 障礙物離下游處至少有 0.5R以上，R是風扇外徑，此時最為理想
2. 當障礙物跨進 0.285R時，將無法O-grid，但是歪曲度會大幅減小
3. 障礙物落在 0.285R~0.5R 的區間時，將會陷入歪曲度過大而無法求解的胡同
有時候如果些微的調整位置不影響特性太多，放膽調一下，會讓人生更輕鬆。
但是如果就算是只差1mm也有重大影響，那關掉O-grid可能是你唯一的選擇。
