乙級衛生管理員 自學－職業安全衛生設施規則(33)

討論一些可以降低氣體有害物質的措施

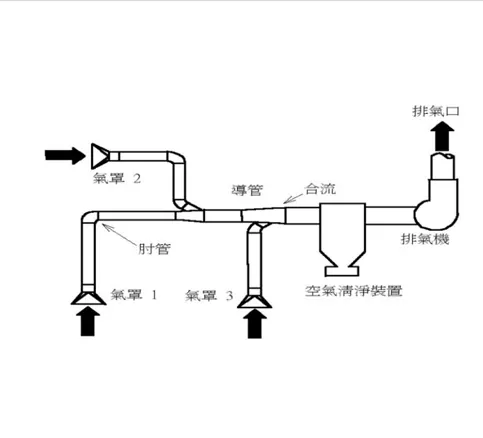

通風換氣

• 氣罩：限制或減少有害物質從發生源擴散，並導引空氣以最有效之方法捕捉有害物質，經由導管排出之結構。局部排氣裝置是否有效，與 氣罩之型式及設置位置具有極大之關係。
• 導管：為空氣從氣罩至排氣口的路徑，其結構 須為不受外壓影響、內壓漲破、腐蝕之結構， 管內空氣之流速亦須能使有害物質不致沈降， 或輸送之含有害物質之空氣不致滯留。
• 空氣清淨裝置：為使排出之空氣，不致污染排 出口附近之大氣，確保排出空氣之品質，通常 局部排氣裝置系統中裝有此裝置，一般依所輸 送污染空氣中有害物質之特性及處理目的，分為除塵裝置及廢氣處理裝置。
• 排氣機：產生壓力差使空氣連同有害物質從氣 罩吸入、排氣口排出之設備，一般均使用離心式排氣機。

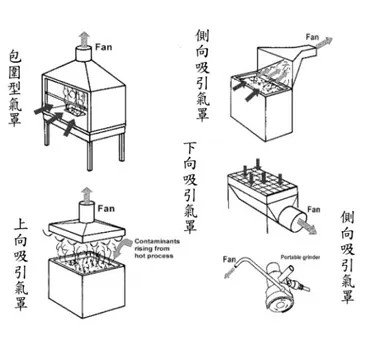

局部排氣裝置以氣罩之型式分類

1. 包圍型氣罩：有害物質或具危險性物質發生源 在氣罩內者。此種型式之氣罩應有足夠的吸引 能力，能避免有害物質向外擴散。
2. 外裝型氣罩：有害物質或具危險性物質發生源 與氣罩分離者，分為側邊吸引式、下方吸引式 及上方吸引式三種。此類型氣罩應有足夠之能 力，將有害物質吸引導入氣罩，加以控制。
3. 吹吸型氣罩：對於噴布作業之作業面大且有噴 出物亂流等情形時，則一面送風，另一面排氣。 此型式之氣罩可避免有害物質之氣流反彈或流 經呼吸帶，影響作業人員。
4. 其他：其他尚有藉溫熱上昇氣流、離心、迴轉等 慣性力等，使有害物質自行進入氣罩或導管內 ，加以處理、排除者。

因此在同樣的外在條件情況下 包圍式的效果一定是最好/吹吸式的會最差 (愈密閉愈好)

安裝上有甚麼要注意的地方呢?

• 氣罩應設置於每一發生源或接近發生源， 如此可避免排出大量之空氣必須之花費。
• 必須具有足夠之控制風速。
• 不要使含有害物質空氣流動時經過作業 人員呼吸帶。
• 須有供給同樣排氣量之補充空氣裝置。
• 排氣位置須遠離入氣口。
• 儘量減少並消除氣動對局部排氣裝置空 氣流線之影響，有效控制含有害物質之污 染空氣流入氣罩。
• 氣罩應儘量包圍發生源及製程，即儘可能 使用包圍型氣罩。
• 應視作業方法、擴散狀況，選擇適當之氣 罩型式及大小。
• 氣罩形狀及大小須能控制有害物質可能 擴散之面積。
• 導管應易清潔、保養及測定。
• 作業期間須保持有效運轉。
• 儘可能減少有害物質於發生源附近流動， 如此可減少必須排出之空氣量，節省動力 及裝置費用。
• 應使用氣罩導引或包圍有害物質，不可直 接使用導管。
• 必要時氣罩可加裝凸緣(Flange)。
• 氣罩大小須大於需要，以避免有害物質流 散之危險。
• 風管內之輸送風速至少應在7m/s以上，而 以10m/s以上較適當

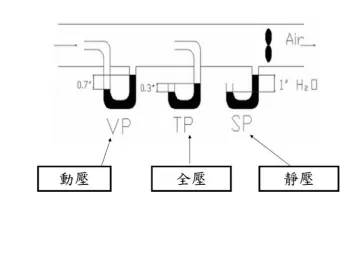

風管內各種壓力說明與用途

TP = total pressure(全壓/一般為負壓)(SP+VP)

SP = static pressure(靜壓/一般為負壓)(不動量測)

VP = velocity pressure(動壓/一般為正壓)(也為風速-畢竟就是測會動的東西)

連接示意圖如下，也不難理解。

這樣，整個排氣章節就告一段落了；下一章我們就繼續補充一些要項。
