CATIA教學-Lesson 1 介面基本操作

閱讀時間約 1 分鐘

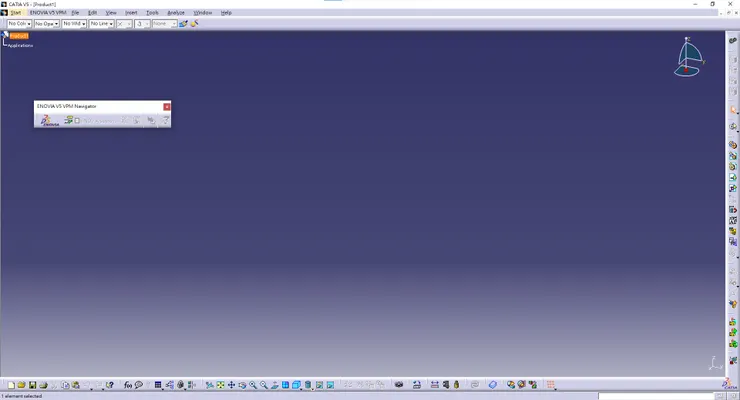

以CATIA V5R20說明,開啟後內建畫面ㄧ般顯示如下:

raw-image

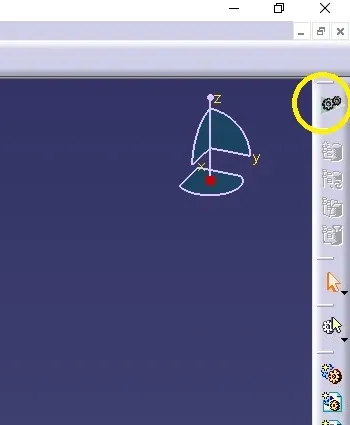

注意右上角的圖示標誌

raw-image


兩個齒輪意思是目前在組立環境下

raw-image

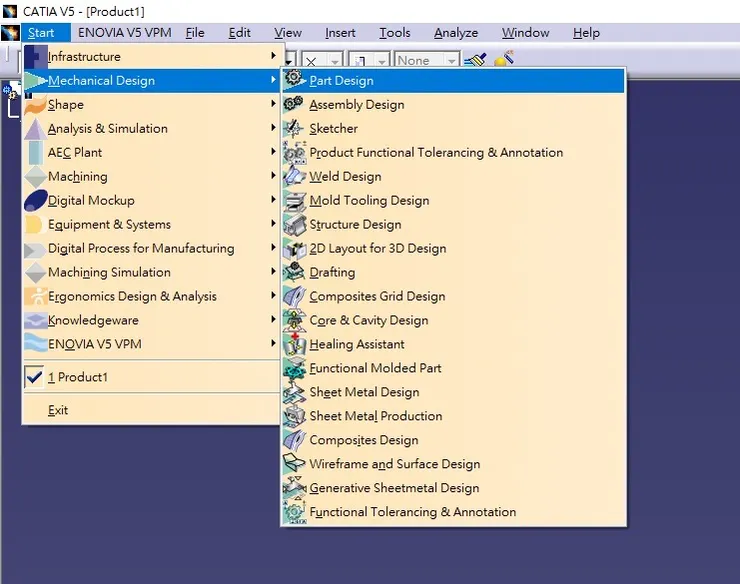

要畫零件圖要選擇單一齒輪的零件設計

raw-image

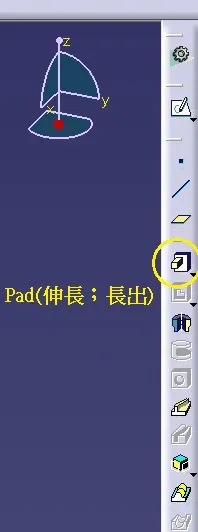

接下來進到畫面點選右方快捷鍵的長出

raw-image

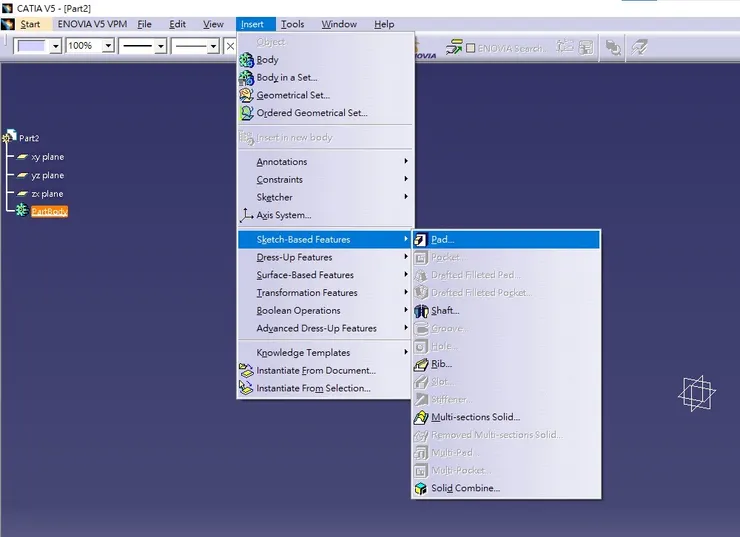

若沒快捷鍵,可以點上方工具列開啟功能

raw-image

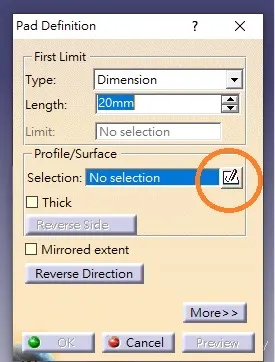

按草圖模式來選擇作圖平面

raw-image


XY平面表示畫俯視圖來長出,XZ則表示右側視圖,YZ就是前視圖,我們用XY平面說明

raw-image

點選XY平面後,進入草圖模式,點選右方快捷鍵來畫圓(circle)

raw-image

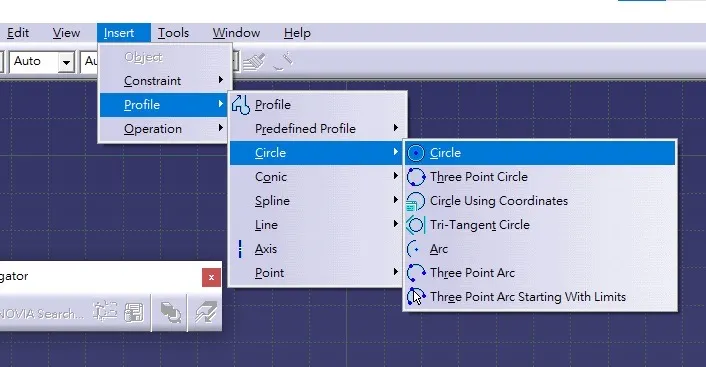

如果右邊快捷鍵沒出現,也可以點選上方工具列開啟

raw-image

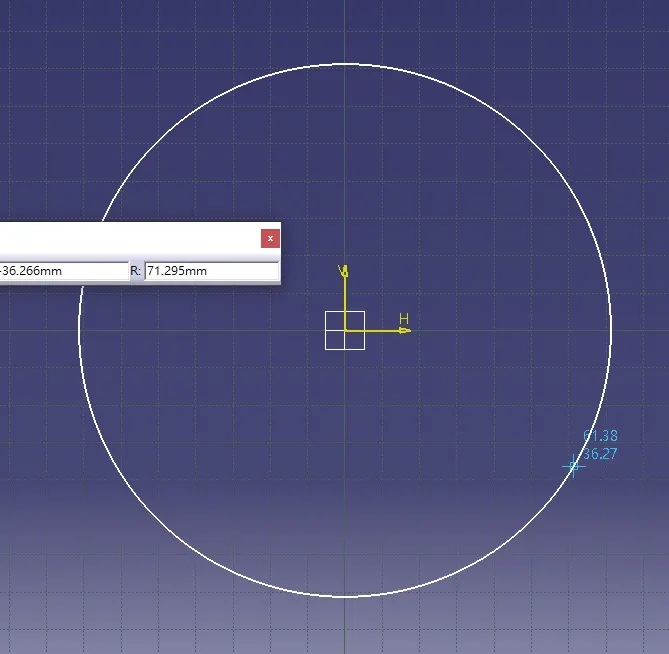

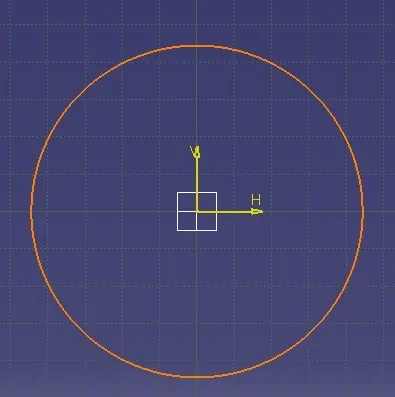

隨意點選平面上任一點後再隨意拉一個圓(下圖以座標原點示範),再點擊滑鼠一次一下,線條變顏色表示草圖完成了

raw-image
raw-image


接下來離開草圖模式

raw-image

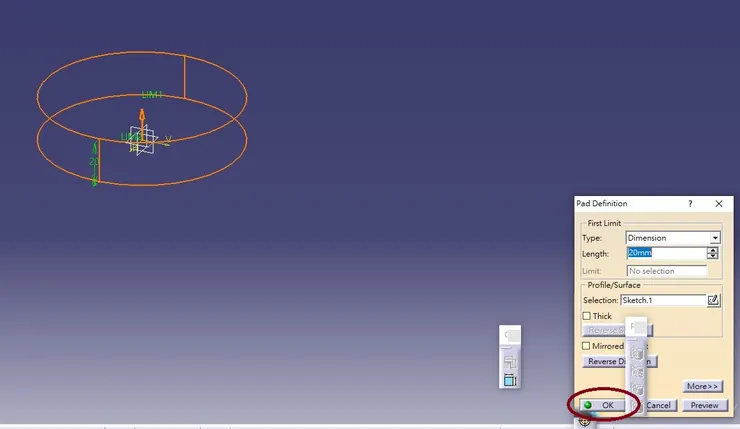

數值的部分採內建既可,直接點選OK按鈕

raw-image

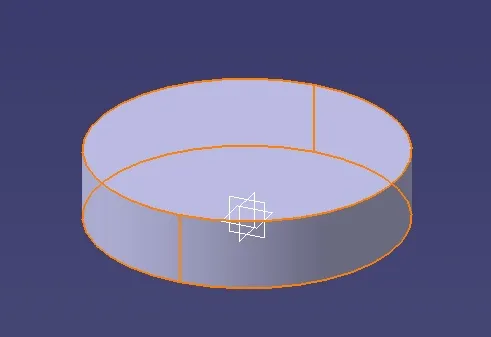

長出成形完成~

raw-image


下一章要來介紹草圖工具各種線型與尺寸標註~

若想特別知道哪部分也歡迎留言更我說喔~
