相機鏡頭拆解與維修工具整理總彙 (含機械式與電子式鏡頭)

更新於 2024/12/23閱讀時間約 14 分鐘

本篇彙整個人拆解與維修的常用工具及使用心得,每個人使用的工具會不同,僅供卓參。


一、通用工具

(一)螺絲刀/螺絲起子:

  1. 規格與尺寸:最常見的就是一字(SL)和十字(PH)規格的螺絲起子,鏡頭拆解維修時,最常使用的一字起子是1.0mm、1.5mm、2.0mm的尺寸,而最常使用的十字起子是1.5mm或2.0mm的尺寸。一字和十字規格的螺絲起子使用率高,磨損消耗也比較快,建議選定順手的款式後,常用規格可單獨買多支備用(經常維修者才需要多備),另外某些新款鏡頭會使用米字型(PZ)、六角型(HEX)或星型(TX)的螺絲(常用於精密電子設備),建議可以購買整盒各式規格螺絲的綜合組來使用。前面所述有關螺絲起子規格部分,不管台製、德製、美製或大陸製的其實都會遇到標示不同規格的情況,例如光是十字螺絲起子,可能就有不同規格標示,這部分由於個人不是專家,所以未能分得很清楚那邊不同。通常只要尺寸大小對,大部分都能通用,但在維修上會建議特選購一組日製JIS規格的螺絲起子(十字常用型號標號為#000或#00),或者乾脆都買日製JIS規格的螺絲起子。主因是日製的相機鏡頭,螺絲都是採JIS規格生產,用對應規格的工具進行拆修,比較不容易傷到螺絲,造成崩牙(滑牙)情況。這個部分像是在維修Leica機身鏡頭時,原廠使用手冊也會要求使用德製合規的工具來進行維修,一樣的道理。
  2. 材質與長度:塑料握柄的螺絲起子,在施力時容易偏軟斷裂,個人是偏好整支全金屬材質的螺絲起子,比較好施力。
  3. 長版與短版:螺絲起子會有長短之分,短版比較好施力,但容易傷到螺絲,尤其是當螺絲有上膠固定的時候(相機鏡頭螺絲很多都會上膠),短版螺絲起子可以比較容易轉開螺絲,但也可能因為用力過度造成崩牙。長版螺絲起子(5cm以上)用於某些螺絲位置較深入的地方,例如長焦段的機械式鏡頭,前端銘環拆下後,可能就會用到長版螺絲起子;長版螺絲起子若需垂直施力較大(螺絲上膠情況),塑料握柄的螺絲起子可能就會有彎曲抵銷施力的情況。

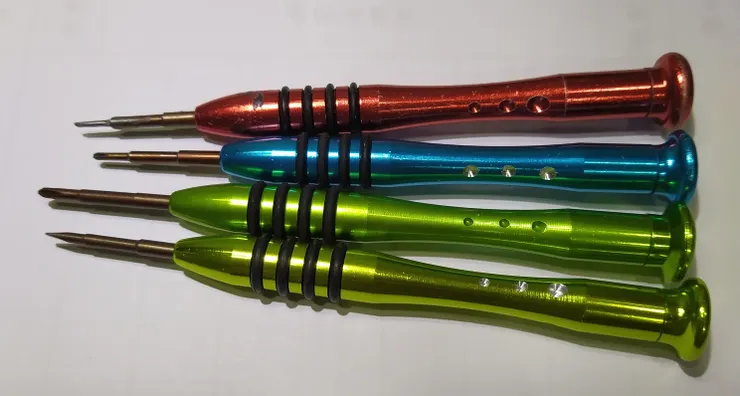

全金屬材質螺絲起子

全金屬材質螺絲起子

JIS規格螺絲起子(Vessel)

JIS規格螺絲起子(Vessel)

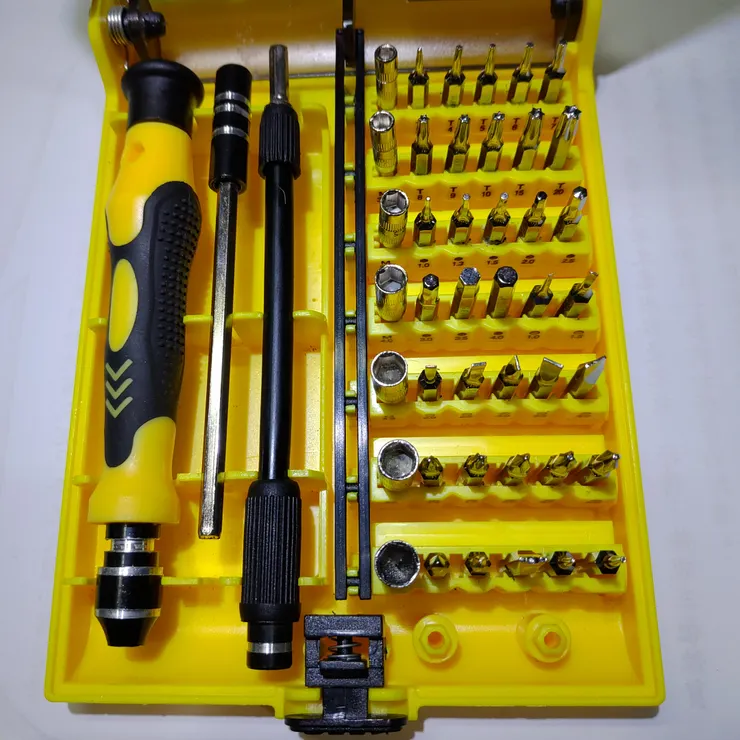

綜合螺絲套裝組

綜合螺絲套裝組

(二)井字鈑手(正常、斜口、長口):

井字鈑手有多種規格,有前端可分離交換的(一字和尖端互換)、有一字和尖端固定式的、前端一字和尖端斜口彎曲的,還有尖端突出較細長的...等,材質多為高硬度的鋼質。建議可正常款式購入一套即可,若是經常維修者會建議額外購入一套斜口款的井字鈑手,或者拆鏡維修時遇到再買也行。

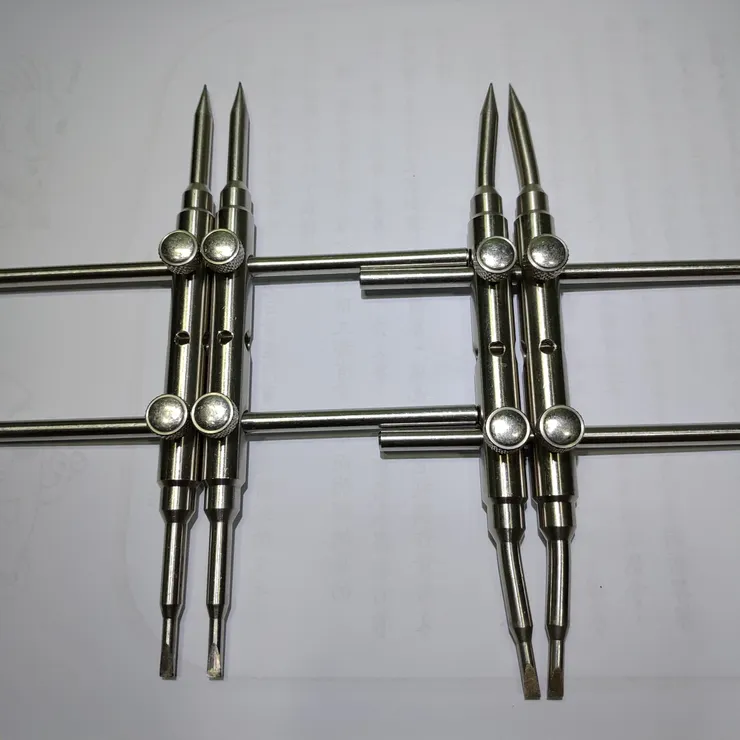

井字鈑手

井字鈑手

(三)拆銘環工具:

1.拆鏡專用橡膠套:若是有經常維修鏡頭的需求,這種拆鏡專用橡膠套會是個不錯的選擇,購入一套可以解決拆銘環的困擾,但售價會略高些。

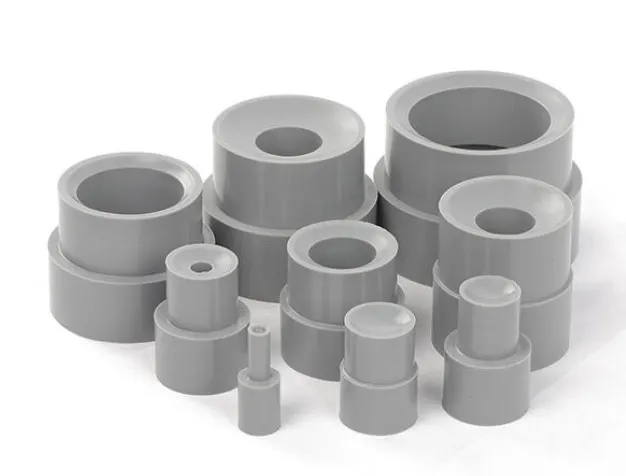

拆鏡專用橡膠套

拆鏡專用橡膠套

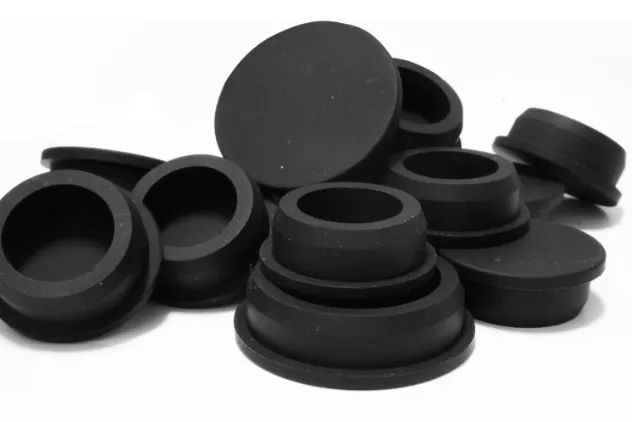

2.防水橡膠塞:是拆鏡專用橡膠套的替代品,售價會較便宜,但是要花點時間找對合適的尺寸,通常52mm以下的小口徑會比較容易找。

raw-image

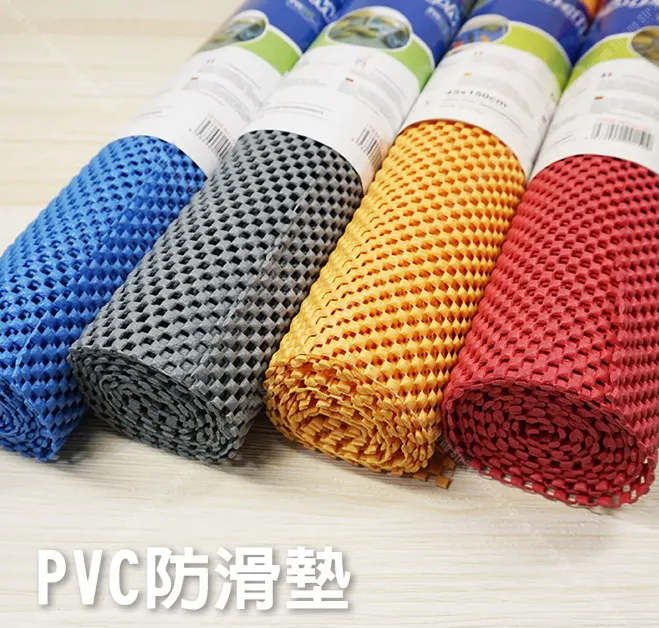

3.PVC防(止)滑墊片:這種蠻容易取得,而且可以依據實際的需求大小進行裁剪,然後搭配鏡尾蓋可以輔助拆除鏡頭銘環,惟算是消耗品,比較不耐用。

raw-image

(四)鑷子:

鑷子會建議準備一支彎口電子鑷,用來夾小螺絲或小物比較方便,精密電子用的鑷子通常不會帶磁性,且前端會較尖細,這部分使用要比較小心,尤其是用於維修電子式鏡頭時,可能會不小心刮傷IC電路板或鏡片。另外,也可以準備一支普通鑷子,前端較鈍些(不刺手即可),用來夾小螺絲,可用於處理機械式鏡頭的螺絲或小零件。

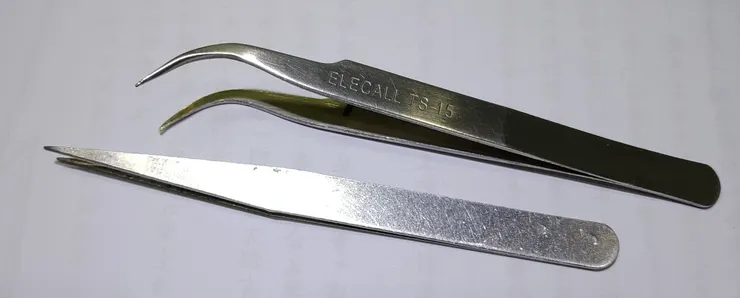

鑷子

鑷子

(五)各式黏膠:

黏膠這部分就看個人使用習慣或方便取得為主,用途就是黏合固定物體,個人常用的是3M萬用膠(紅色萬用款)、雙面膠(黏貼電子式鏡頭的PCB電子軟排線)、細版透明膠帶(1-2公分寬的)、紙膠帶(標記點位或寫備註)、AB膠或鑄工膠(黏合金屬或複合材料,可塑型且乾燥後硬化耐用)、UV光學膠(鏡片鏡組脫膠重新黏合使用)。

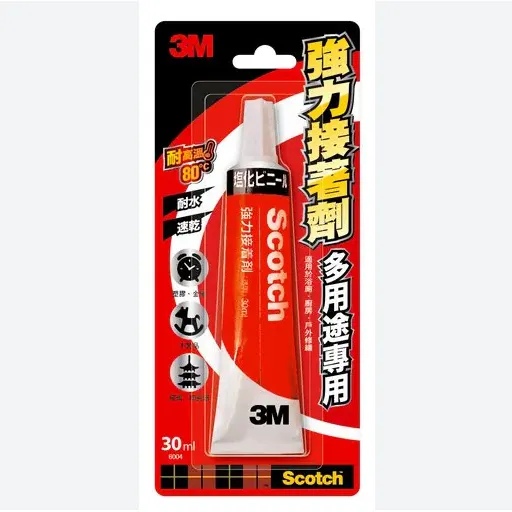

3M萬用膠

3M萬用膠

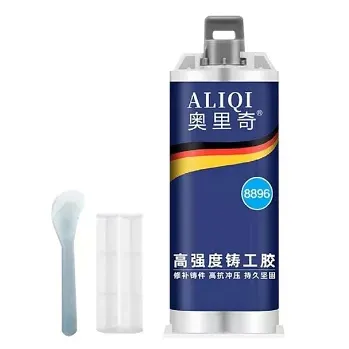

鑄工膠

鑄工膠

(六)其他小物:

油性筆/奇異筆(標記點位)、小刀(切割物體、標記點位)、細長紙條(引導PCB電子軟排線用)、小吸盤(鏡頭拆裝時,吸取鏡片用)、塑料小盤子(放置鏡頭零件)、塑料分格盒(可依拆解順序放置小零件或小螺絲,順便記錄拆解的順序)、小DC/手機/小錄影機/WebCam(可用於記錄拆解過程,萬一忘記時可以回播檢視過程)、手電筒(逆光照射下,鏡片狀況可以看得一清二楚,但小心光線太強容易傷眼)

二、清潔保養類

(一)清潔液或溶劑:

1.鏡頭專用清潔液:用於鏡片清潔,建議選用有品牌知名度較高的清潔液,例如KODAK或FUJICOLOR。

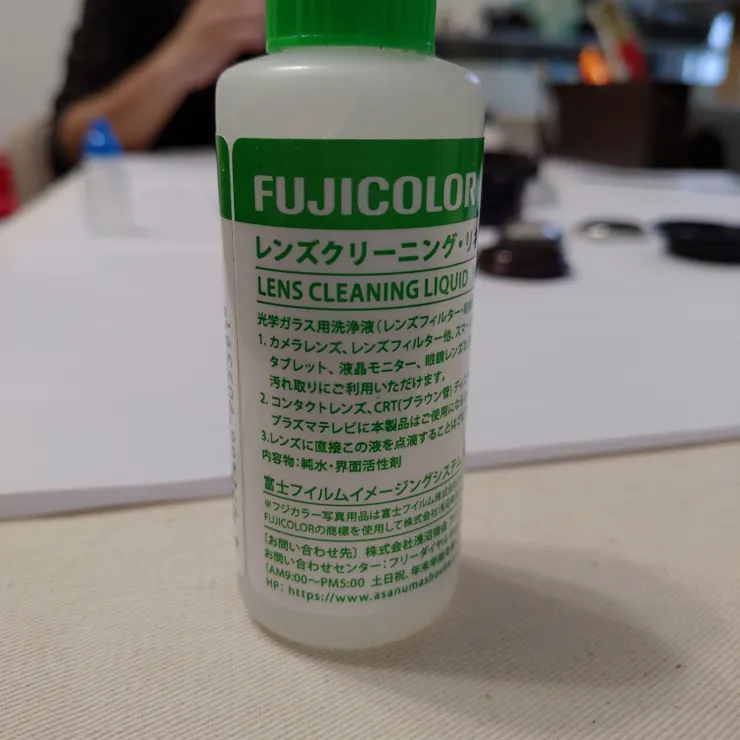

FujiColor鏡頭清潔液

FujiColor鏡頭清潔液

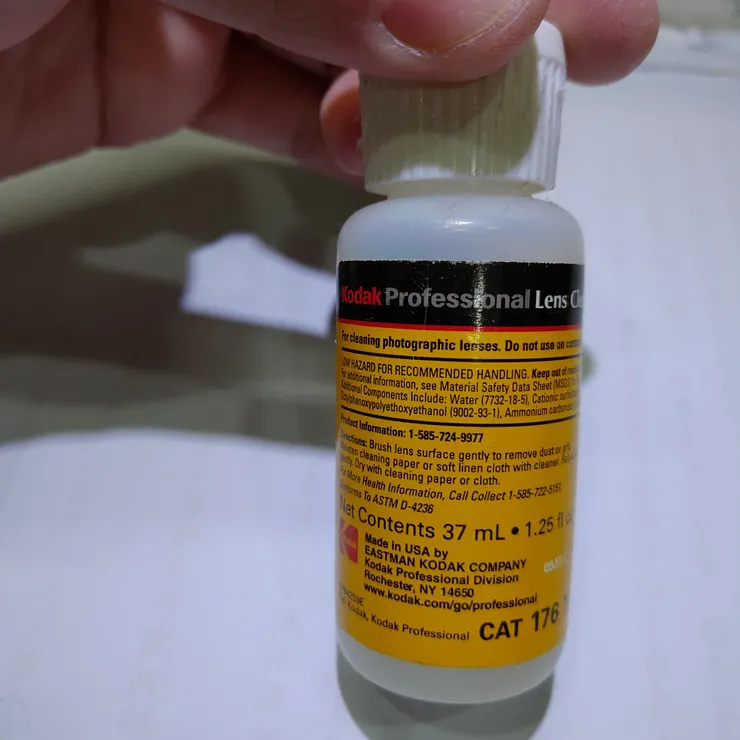

Kodak鏡頭清潔液

Kodak鏡頭清潔液

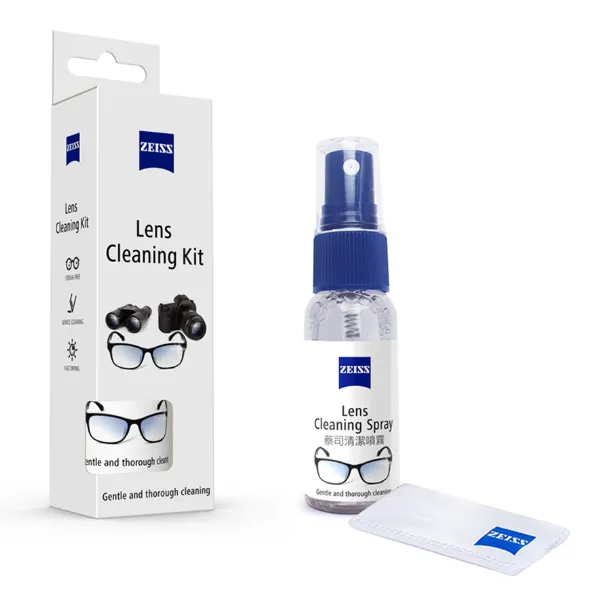

Zeiss清潔套裝組

Zeiss清潔套裝組

2.酒精:75%以上的消毒酒精可用於鏡片清潔及殺菌(黴菌);95%以上的藥用或無水酒精,可用於清潔感光元件、UV膠清除或鏡片清潔。

3.丙酮/去光水(乙醇、丙酮、IPA異丙醇):可溶解軟化螺絲膠(也可以輕微溶解塑料),拆鏡的好助手,但注意不可滴到鏡片,會腐蝕鏡片鍍膜;另溶劑具有微量毒素且易燃,須小心存放並於通風環境使用。

4.滴管(吸取溶劑用)、噴霧器(搭配酒精使用)

(二)擦拭紙/拭鏡布/擦手紙/專用清潔包

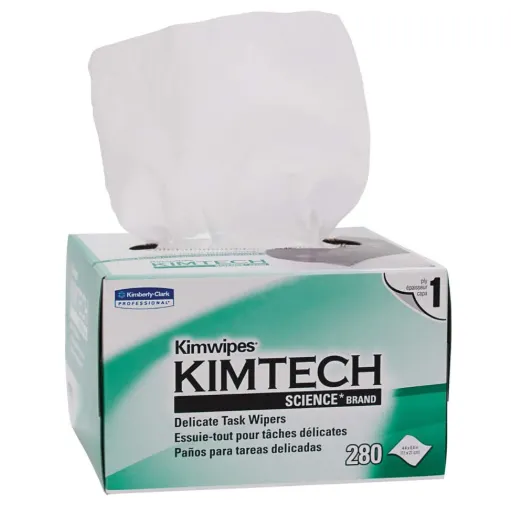

1.精密科學擦拭紙:鏡片清潔耗材可選用例如Kimtech品牌拭鏡紙,或者其他標榜無塵擦拭紙/無塵紙/超細纖維紙等都可以(買相機送的那種千萬別用),這類試鏡紙通常不會造成鏡片刮傷,但若使用不當也可能造成鏡片刮傷。例如,鏡片表面若有塵點或砂石時(比較髒的狀態),建議先吹球吹一吹,將拭鏡紙沾濕(清水或鏡頭清潔液)約略清潔後丟棄(濕擦),再換一張乾淨的試鏡紙乾擦清潔,切勿直接使用試鏡紙乾擦,直接乾擦可能會造成塵點或砂石直接磨損鏡片表面,造成刮痕。另外,這類拭鏡紙雖標榜無塵,但通常指的是前一兩次擦拭使用不落塵的情況,重複使用還是會造成纖維剝落落塵的情況,所以想減少鏡片表面落塵,最好的方法就是擦過一次後隨即更換(不用急著丟,擦過的紙張還可以拿來清潔其他零件),所以可以裁剪適度大小的紙張進行使用(一大張裁分成多張小紙使用)。

raw-image

2.無塵拭鏡布/超細纖維無塵布:比拭鏡紙更高級的選擇(或有更高要求),可以考慮使用超細纖維無塵布,例如台灣製的湯姆森級超細纖維無塵布(Class10/適用無塵室等級10/Tuf109)或其他類似產品。這種單價會較高,也是拋棄式耗材,而且由於是長纖維細緻布料,可以直接對鏡片進行乾擦,而擦拭後完全無塵殘留(約略重複3-5次),實務上會比拭鏡紙更耐用,但放在空氣中一久,或者沾染到其他表面灰塵,擦拭後一樣會有落塵,使用上也須注意,建議可以裁剪適度大小的進行使用,且在使用前,也是建議先使用吹球清潔一下。

3.廚房擦手紙:這種紙不是用來清潔鏡片的,而是用來擦手或清潔油汙的,通常紙面會較大也較厚。尤其在拆清鏡頭過程中,難免手會沾染到一些潤滑油,特別是機械式鏡頭,所以這類可吸油的擦手紙很適合用來清潔手指或零件的油垢。另外,前面提到的精密科學擦拭紙,即使擦過鏡片後,其實還算乾淨,只是可能會落塵而已,後續不適合清潔鏡片,但也很適合用來清潔手指或零件的油垢。

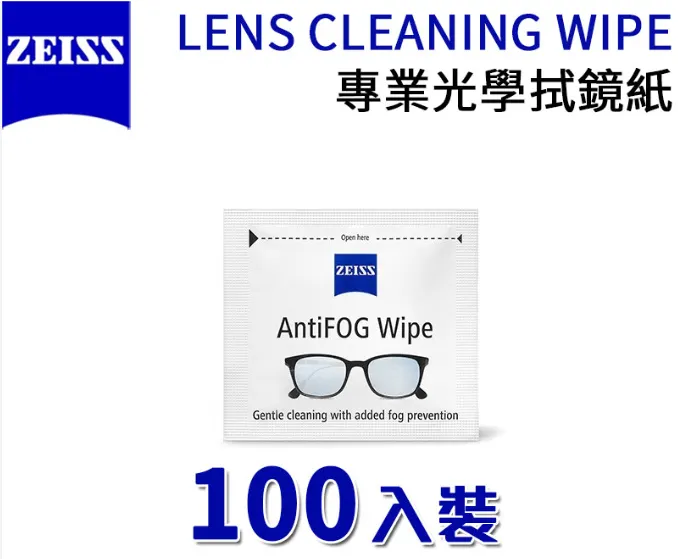

4.鏡片專用清潔包:例如像是蔡司Zeiss或B+W等品牌,都有出單包裝的鏡片專用清潔包,一包一片清潔布料且內含清潔液,這種單次性的鏡片清潔包,對於清潔鏡片髒污,也是個不錯的選擇

raw-image

(三)吹球/吹塵器:

吹球建議選擇較大的比較好用,太小吹力不夠,握感也不好,建議可選購如GIOTTOS/捷特-火箭式吹塵球這種尺寸的吹球比較好用。另外,現在有些內建電池電動式的吹塵器,還主打相機鏡頭清潔專用的,例如Nitecore的產品,個人不建議購買,原因是不耐用(內建電池壽命短)、吹力小、價格偏貴,上過一次當後就不會再購買。若要使用,反而是建議選購其他非主打相機專用(通用款)的手持吹塵器,大小約略一個手掌大,一樣是內建電池,吹力可分段調整且最大吹力更強,某些款式前端還附加LED燈照明,價錢相較前面的Nitecore的產品更便宜,CP值更佳。使用上要注意的是,若是整顆鏡頭外觀吹塵清潔,大概沒什麼問題,但若是因維修保養單獨拆下單片鏡片,鏡片需確實固定或手上握實,否則風力太大可能吹翻鏡片造成滑落損傷的情況。

(四)棉花棒、毛刷、牙刷、靜電刷:

1.棉花棒:相機鏡頭清潔,棉花棒算是常備品,國內販售的棉花棒,品質都算不錯,可自行挑選。若棉花棒用於鏡片清潔,使用上要注意的是,棉花棒一樣會有落塵,使用不當可能會刮傷鏡片,髒汙了就要更換。紙軸棉花棒、塑料軸棉花棒、嬰兒安全棉花棒,個人都會準備一些,並視不同情況更換使用。一般清潔會用塑料軸棉花棒、鏡片清潔會用紙軸棉花棒或嬰兒安全棉花棒(較粗且厚實)。另外,會備一些醫療用小頭的消毒棉花棒(10-15公分長度),可以用於清潔一些長焦鏡頭藏在內部靠近中間光圈片位置的鏡片,這樣在保養過程中,就不一定要一路拆到底取下鏡片來清潔,節省一些清整保養時間。

2.毛刷:各式毛刷都可,大小視個人需求決定,但比較建議挑選尼龍材質。個人是偏好挑選水彩筆來用,扁粗圓款式都有且長度較長,非常容易取得。

3.牙刷:可使用汰除清潔後的牙刷,最好選用硬毛材質,通常拿來清潔相機或鏡頭外觀,尤其拿來處理經年累月後的汙垢(不可刷鏡片/會刮傷),也可以拿來清潔鏡頭的橡皮環或者清潔機械式鏡頭對焦螺紋的老化潤滑油脂(對焦乾澀不順的清整)。

4.靜電刷:靜電刷主要是在清潔時候,能夠中和灰塵附帶的靜電,比較容易刷落灰塵,握柄的尾端通常會有包覆金屬(或整枝金屬握柄)作為接地中和靜電之用。產品若有標榜鏡片可使用的,通常拿來清刷鏡片都不成問題,也可以用於清潔相機感光元件表面落塵。若是要用於清潔相機感光元件表面,建議靜電刷要分開使用,也就是該支靜電刷僅專用於清潔相機感光元件表面,不要跟清潔鏡頭的靜電刷混在一起使用。主因是鏡頭表面除了灰塵外,也可能有油脂污垢存在,若靜電刷沾染油脂後,再拿去清潔清潔相機感光元件表面,屆時清潔表面油脂污垢會變得很麻煩。

(五)光學阻尼潤滑油/矽油酯:

鏡頭變焦伸縮滑軌或對焦螺紋,一定少不了阻尼潤滑油,依成分不同也分很多種規格,但大多是矽油酯混合物。個人沒深入研究太多,建議選擇標榜光學鏡頭螺紋用途的即可,最好挑選兩種,一種是絲滑狀(阻尼較小)、一種是乳膏狀(阻尼較大),比較方便依照不同情況使用,例如阻尼手感太鬆就可以上點膏狀的潤滑油,增加阻尼感。

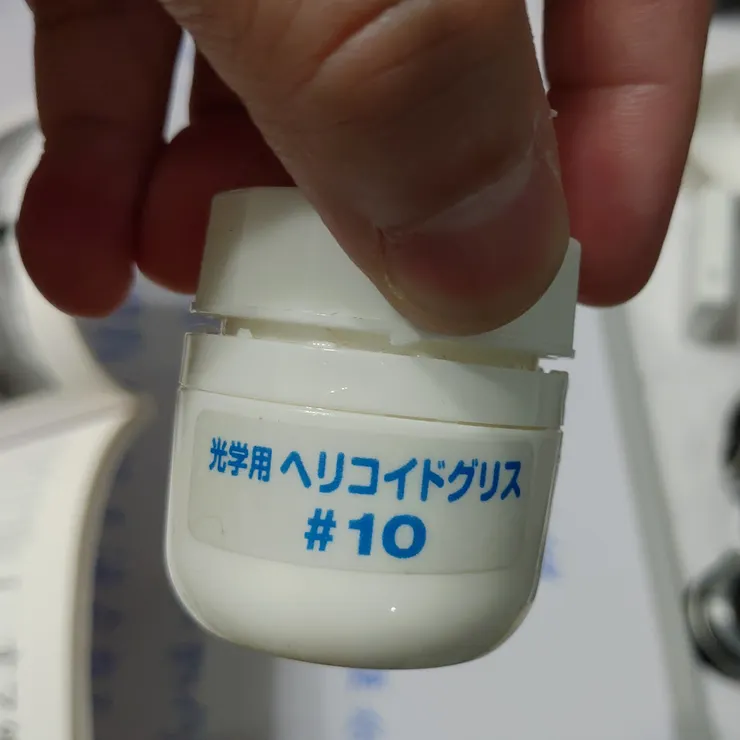

光學鏡頭潤滑油

光學鏡頭潤滑油

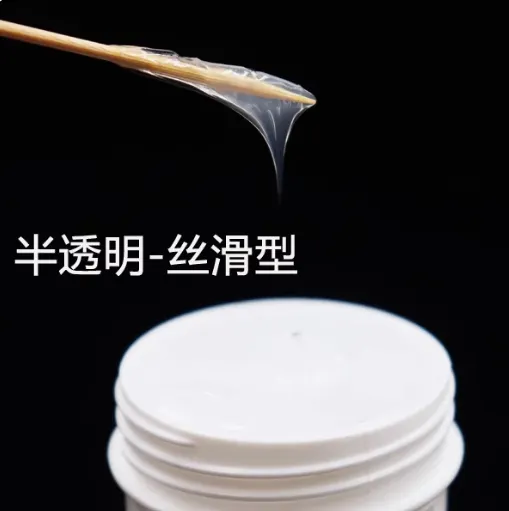

絲滑狀潤滑油

絲滑狀潤滑油

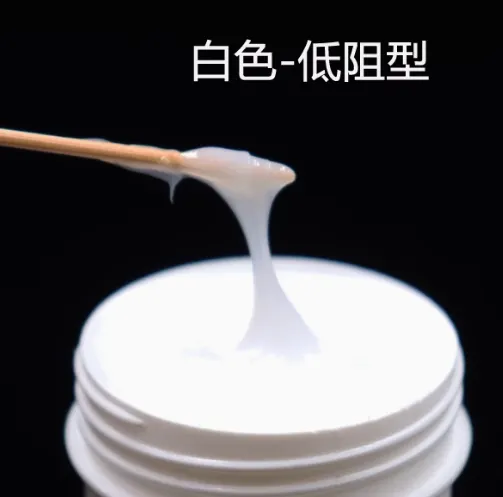

乳膏狀潤滑油

乳膏狀潤滑油

三、其他工具或維修零件

(一)小電鑽/微雕電鑽(金剛砂/鑽頭/磨沙輪/切割盤):

一般處理鏡頭維修,小電鑽主要用於切、削、磨金屬或塑料材質物品,例如鏡頭改造時的鏡尾接環鑽孔、削除/磨除不需要的金屬結構、螺絲崩牙的處理等等,前端搭配的各式鑽頭可依需求自行購買。

(二)搓刀/砂紙:

搓刀及砂紙都是打磨用途,有時候局部結構未必需用到小電鑽,就可以用搓刀及砂紙來打磨;另外砂紙號數越小會越細緻,可以用於修整打磨過的邊緣,減少打磨邊緣咬手的感覺。

(三)銅片、鋁片:

銅片及鋁片相當容易取得,且材質相當柔軟適合塑型,偶而會用於製作特定型狀的墊片來修正機械式鏡頭的問題,例如某品牌鏡頭某款鏡頭對焦環在轉動時會有縫隙感,原因是某個零件公差過大,就可以用這類金屬片製作墊片進行修正。

(四)螺絲、螺帽、墊片:

相機鏡頭常見的螺絲多為4mm(公制螺絲M4)以下的小螺絲,其中以2mm(公制螺絲M2)以下的最多,如果螺絲損壞或遺失需更換的時後,就要找替代品。一般可在螺絲行可以找到同款或近似的替代,但是若只買1、2顆,老闆可能不見得會賣你,甚至不幫你找料,必須購買一整包或一定數量才行,這時後就要自行考量評估了。對於經常維修或者有鏡頭改造需求者,手邊就可以備些常見規格的機芯螺絲、自攻螺絲、無頭螺絲、螺帽、墊片等,或者等遇到需求時在買。一次雖然要買多一些,但即使買個1000顆也是一小包而已,用到的時後就會覺得很超值。另外,某些故障的相機機身,也可以試著全數拆解,拆解後的所有螺絲都留著,多拆幾台後就一堆各式各樣的螺絲了,萬一有需求就可以碰碰運氣找看看有無合用的,個人就好幾次這樣找到合規的螺絲,最終修復鏡頭。

(五)虎頭鉗/斜嘴鉗

夾切物體的好幫手,各式維修都會用到,例如修整變形的金屬結構物,沒什麼好特別說明,找支順手或順眼的即可。

(六)鐵鎚/木製覘板/竹筷

敲打東西一定會用到鐵鎚,鏡頭維修中會用到的機會最常見的就是修正濾鏡環的凹陷變形。許多機械式老鏡可能會有不小心敲到或者摔傷導致濾鏡環變形的情況,可在底下墊著一小塊木製覘板,鏡頭放在覘板側邊靠著,濾鏡環變形處放在覘板上,喬好角度,以一根常見的衛生竹筷頂著,鐵鎚由上向下敲擊竹筷,可慢慢修正鏡環變形。衛生竹筷通常會被敲斷,一次會需要好幾支備用,可慢慢校正濾鏡環凹陷變形。另外,如果有井字鈑手,也可以抽一根井字鈑手的不鏽鋼條來代替衛生竹筷,但出力就要小心控制,避免敲擊力道過猛而變形更嚴重。

(七)黑色消光漆

漆類款式很多,常見的模型漆或金屬漆都行,比較推薦的是汽車用的修補漆,不僅不用上底漆,可直接塗在金屬表面,而且小小一罐還有附刷頭可直接使用,相當方便,適用於修補一些機械式鏡頭金屬鏡身的掉漆(如Pentax Takumar系列)或者Nikon鏡頭改AI磨鏡尾後的修改處。

四、電子式鏡頭專用

(一)三用電表

測電壓、電流、電阻的好幫手,例如拿來測相機水銀電池的電壓,判斷是否已沒電、維修相機的電路是否正常,或是拿來檢測Canon電子式鏡頭光圈更換軟排線維修後是否焊接正常等用途。

(二)電烙鐵、焊錫、除錫

維修電子式鏡頭常會用的工具就是電烙鐵,以及焊錫、解錫、除錫相關耗材,可依據個人需求挑選相關器材,或者參考網路上的相關介紹。

(三)10倍放大鏡+照明燈

某些電子電路或零件焊接點非常小,這時若有高倍放大鏡,就能可輔助進行並且檢視是否正確焊接。


分享個人對於攝影器材見解、維修、改造的小園地
