[Python]OpenCV 輪廓逼近技術教學：使用 cv2.arcLength 與 cv2.approxPolyDP

在電腦視覺應用中，輪廓（Contour）常用來描述物體的邊界。

當圖像中有雜訊或物體邊緣過於複雜時，我們可以利用輪廓逼近技術，將輪廓簡化成較少點數的多邊形，這不僅有助於後續的形狀分析，也能提高處理速度。

本文將介紹如何使用 OpenCV 中的 cv2.arcLength 與 cv2.approxPolyDP 來進行輪廓逼近，並展示一些實際應用。

1. 理解輪廓與輪廓逼近

輪廓 (Contour)：

• 定義：輪廓是一系列連續點，通常用來表示二值圖像中物體的邊界。
• 取得方式：透過 OpenCV 的 cv2.findContours 可以提取圖像中的輪廓。

輪廓逼近 (Contour Approximation)：

• 目的：簡化輪廓，去除不必要的細節，只保留代表形狀的關鍵點。
• 優點：
• • 降低計算量。
  • 有助於識別基本幾何形狀（如三角形、矩形、多邊形等）。
  • 減少雜訊影響，提高辨識精準度。

2. 計算輪廓周長：cv2.arcLength

在進行輪廓逼近前，我們先需要計算原始輪廓的周長，這可以透過 cv2.arcLength 完成。

peri = cv2.arcLength(cnt, True)

• 參數說明：
• • cnt：輸入的輪廓（通常是 cv2.findContours 返回的其中一個輪廓）。
  • True：表示輪廓是封閉的（即輪廓的起點與終點相連）。

3. 進行輪廓逼近：cv2.approxPolyDP

獲得周長後，便可以使用 cv2.approxPolyDP 進行輪廓逼近。

epsilon = epsilon_factor * peri
approx = cv2.approxPolyDP(cnt, epsilon, True)

• 參數說明：
• • cnt：原始輪廓。
  • epsilon：逼近精度，通常設為周長的某個比例。這個值越小，逼近結果越接近原始輪廓；值越大，簡化效果越明顯。
  • True：表示逼近後的輪廓依然是封閉的多邊形。
• 工作原理：
• • 該函數基於 Douglas-Peucker 演算法，透過遞歸方式去除那些對輪廓形狀影響較小的點，保留最能描述形狀的頂點。

4. 應用範例：形狀辨識

實際案例

假設我們要對圖像中的幾何形狀進行識別，透過輪廓逼近可以幫助我們判斷該形狀的頂點數量：

• 3 個頂點：可能為三角形。
• 4 個頂點：可能為矩形或正方形。
• 多於 4 個頂點：可能為圓形或其他多邊形。

範例圖片

利用小畫家隨便畫幾個圖形來測試

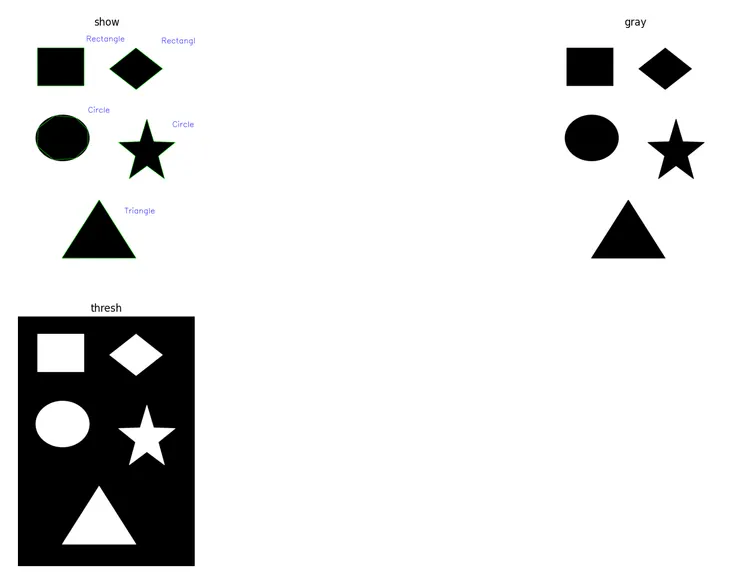

結果圖

奇怪為什麼星星怎判斷成圓形呢?，原因是因為程式碼當中，我們設定超過四個頂點就判成圓形，如果需要判斷成星星，需要先知道星星圖形頂點有幾個，在重新修改判斷邏輯

範例程式碼

以下是一個完整範例，展示如何從圖像中提取輪廓、進行逼近，並根據逼近後的頂點數來辨識形狀：

import cv2
import numpy as np

# 讀取圖像並轉為灰階
image = cv2.imread('shapes.jpg')
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

# 二值化處理：可以使用閾值或Canny邊緣檢測
_, thresh = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY)
# 或者使用 Canny: thresh = cv2.Canny(gray, 50, 150)

# 找到輪廓
contours, _ = cv2.findContours(thresh, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

for cnt in contours:
    # 計算周長
    peri = cv2.arcLength(cnt, True)

    # 設定逼近精度，epsilon_factor 可根據實際需求調整
    epsilon_factor = 0.02
    epsilon = epsilon_factor * peri

    # 輪廓逼近
    approx = cv2.approxPolyDP(cnt, epsilon, True)

    # 根據頂點數量判斷形狀
    vertices = len(approx)
    shape = "unidentified"
    if vertices == 3:
        shape = "Triangle"
    elif vertices == 4:
        # 進一步可以計算寬高比來區分正方形與矩形
        shape = "Rectangle"
    elif vertices > 4:
        shape = "Circle"  # 也可以進一步判斷圓形的程度

    # 畫出逼近後的輪廓與形狀名稱
    cv2.drawContours(image, [approx], -1, (0, 255, 0), 2)
    # 計算中心點來顯示文字
    M = cv2.moments(cnt)
    if M["m00"] != 0:
        cX = int(M["m10"] / M["m00"])
        cY = int(M["m01"] / M["m00"])
    else:
        cX, cY = 0, 0
    cv2.putText(image, shape, (cX - 20, cY), cv2.FONT_HERSHEY_SIMPLEX, 0.5, (255, 0, 0), 2)

# 顯示結果
cv2.imshow("Shapes", image)
cv2.waitKey(0)
cv2.destroyAllWindows()

程式說明：

1. 讀取與預處理：將圖像讀入並轉為灰階，再進行二值化處理，以便提取明顯輪廓。
2. 輪廓提取：利用 cv2.findContours 找出所有外部輪廓。
3. 輪廓逼近：對每個輪廓計算周長，並根據周長與設定的比例因子計算逼近精度，再透過 cv2.approxPolyDP 簡化輪廓。
4. 形狀辨識：根據逼近後的頂點數量來判斷形狀，並在圖像上標示出來。

修正可判斷星星

修改部分程式碼 先只印出頂點數量，由結果圖得知星星頂點為10

    # 根據頂點數量判斷形狀
    vertices = len(approx)

    # 畫出逼近後的輪廓與形狀名稱
    cv2.drawContours(image, [approx], -1, (0, 255, 0), 2)
    # 計算中心點來顯示文字
    M = cv2.moments(cnt)
    if M["m00"] != 0:
        cX = int(M["m10"] / M["m00"])
        cY = int(M["m01"] / M["m00"])
    else:
        cX, cY = 0, 0
    cv2.putText(image, str(vertices), (cX + 200, cY-200), cv2.FONT_HERSHEY_SIMPLEX,4, (255, 0, 0), 2)

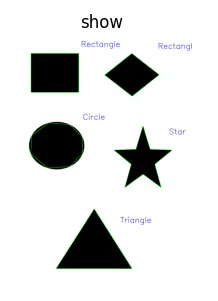

顯示頂點結果圖

修正邏輯

得知星星數量後，修正判斷邏輯

    # 根據頂點數量判斷形狀
    vertices = len(approx)
    shape = "unidentified"
    if vertices == 3:
        shape = "Triangle"
    elif vertices == 4:
        # 進一步可以計算寬高比來區分正方形與矩形
        shape = "Rectangle"
    elif vertices == 10:
        shape = "Star"  # 也可以進一步判斷圓形的程度
    elif vertices > 4:
        shape = "Circle"  # 也可以進一步判斷圓形的程度

    # 畫出逼近後的輪廓與形狀名稱
    cv2.drawContours(image, [approx], -1, (0, 255, 0), 2)
    # 計算中心點來顯示文字
    M = cv2.moments(cnt)
    if M["m00"] != 0:
        cX = int(M["m10"] / M["m00"])
        cY = int(M["m01"] / M["m00"])
    else:
        cX, cY = 0, 0
    cv2.putText(image, shape, (cX + 200, cY-200), cv2.FONT_HERSHEY_SIMPLEX, 2, (255, 0, 0), 2)

5. 應用場景

輪廓逼近技術不僅用於基本的形狀辨識，還有許多實際應用：

• 物體偵測：在工業自動化中辨識和計數物體。
• 文件分析：檢測文件邊界、校正傾斜的文件圖像。
• 標誌辨識：例如交通標誌的識別，通過辨識輪廓形狀來進行分類。
• 手勢識別：在手勢控制中，辨識手的輪廓和關鍵點。

6. 小結

本文介紹了如何使用 OpenCV 的 cv2.arcLength 與 cv2.approxPolyDP 進行輪廓逼近，並以實際程式範例說明了如何從圖像中提取輪廓、簡化輪廓及識別形狀。透過這項技術，不僅能夠減少雜訊影響，還可以提高形狀辨識的效率和精度。無論是在工業檢測、文件處理還是手勢識別等領域，輪廓逼近都是一個非常實用的工具。
