ThinkCAD 模擬 Arduino 開發環境
在物聯網（IoT）和嵌入式系統開發中，Arduino 因其易用性和開源生態成為許多創客和工程師的首選。然而，實際硬體調試常受限於元件短缺、接線錯誤或燒錄風險。ThinkCAD 提供的 Arduino 模擬開發環境，讓您能在虛擬平台上完整測試程式邏輯與電路設計，大幅提升開發效率！
讀者只需要在網路上搜尋 ThinkCAD，點擊網站進入後，註冊一個帳號並登入，即可開始撰寫Arduino程式並獲得即時視覺化反饋。

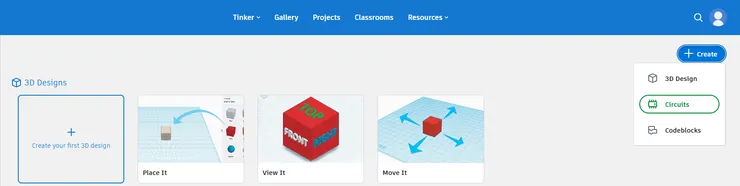

進到主頁後，點擊右上角Create，選擇創建Circuits就好囉。

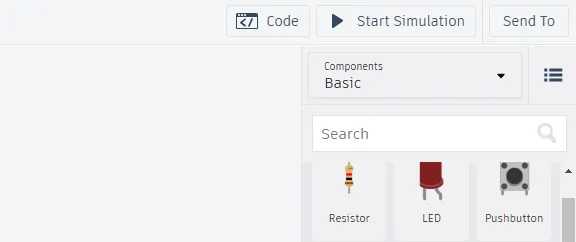

好，接下來的面板，右側會有零件以及編碼的模式選擇:
我們可以從右側拉出 Arduino Uno R3 、麵包板或者其他零件(如電阻)。
之後將編碼的模式選擇為Text
第一支 Arduino 程式
好，現在進入主題，Arduino的語法非常簡單，類似C/C++語法，包含兩個部分:
一為setup()函式，一為loop函式，其中:
setup函式主要用來初始化變數；定義接腳模式(輸入或輸出)、設定函式初執及參數等loop函式會重複執行在此迴圈內的指令，以控制Arduino板完成所需的動作。
好，現在，我們真的要來撰寫第一個程式了，名為"單顆 LED 閃爍功能實現"。

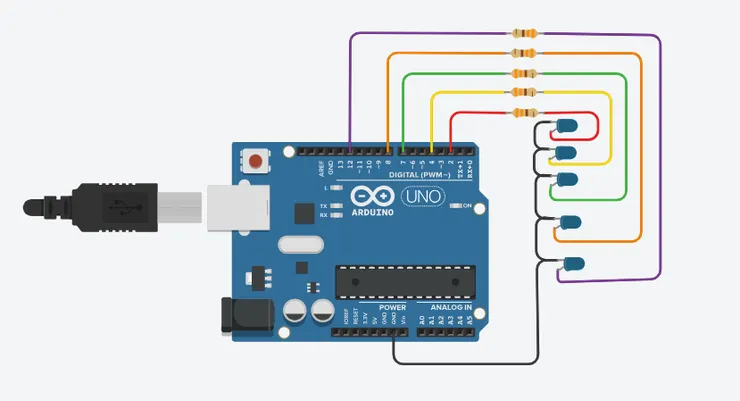

不過在此之前，我希望你模仿我的 Arduino 電路接線(後續的LED閃爍教學都和此接線圖一樣): 如下圖所示:
- 電阻數值你可以隨便亂設，本例子為330歐姆。
好，完成上面步驟後，我們在 Code 中打入以下程式碼:
const int led = 12;
void setup() {
// 初始化數字接腳 12 為輸出
pinMode(led, OUTPUT);
}
void loop() {
digitalWrite(led, HIGH); // 點亮 LED
delay(1000); // 延遲 1000 毫秒(相當於1秒)
digitalWrite(led, LOW); // 關閉 LED
delay(1000); // 延遲 1 秒
}
- 上面程式碼中，我們在
setup()中定義接腳模式(輸入或輸出)，以本例子來看，我們初始化 Arduino 板子上，數字接腳 12 的這隻腳位為"輸出"。這樣後續我們才能透過此接腳輸出電壓供給 LED 燈。 - 後續的程式碼，其實都已經改了註解，應該不難了解。
