完成室外的勘場程序後，接下來便是室內丈量的開始。由於丈量通常是一次性的作業，每一段牆面與細部尺寸務必詳實記錄，避免遺漏，否則將影響後續電腦繪製與放樣，導致尺寸誤差或空間無法銜接等問題。

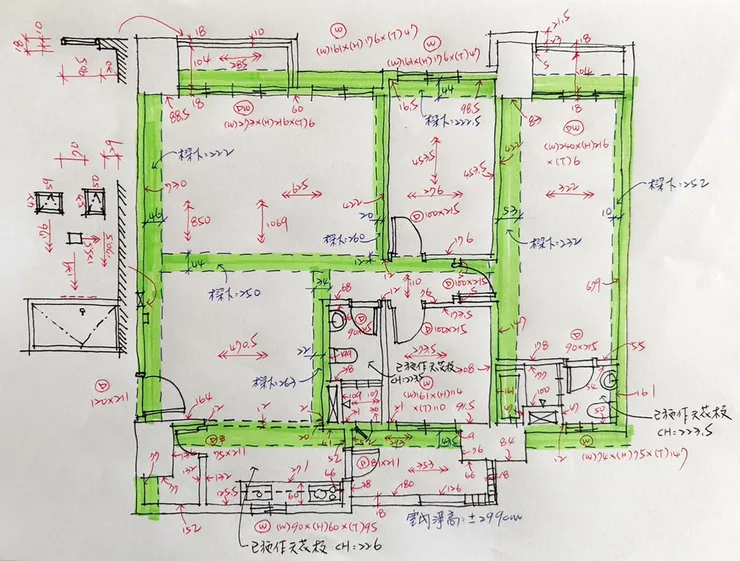

圖:現場丈量的手稿
針對現場的丈量是有步驟和方法，會讓遺漏的風險降低不少，大致分為七個步驟:

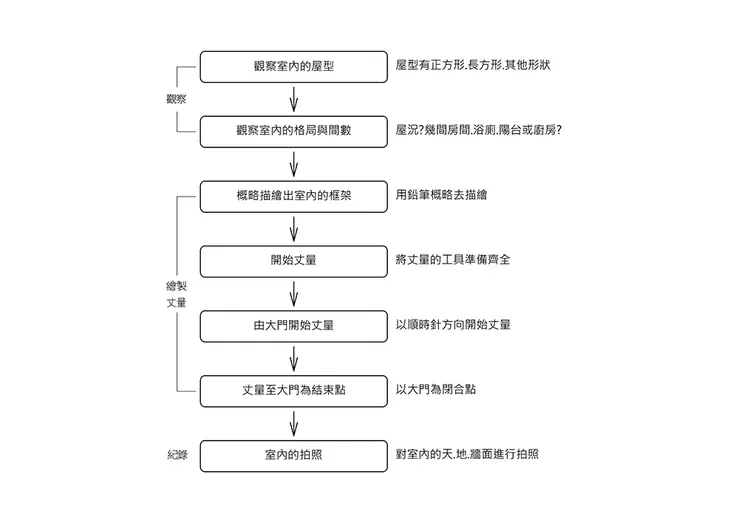

圖:工地丈量的步驟
一、目測觀察室內的屋型
進入室內後，先行遊走各空間，觀察整體屋型輪廓。判斷空間屬於正方形、長方形，或是不規則形狀，這有助於建立初步的空間概念。
二、確認室內的格局與間數
空間坪數影響格局配置。在遊走時同步觀察有幾間臥室、衛浴、廚房，以及整體屋況（如是否有壁癌、漏水、裝修痕跡等）。
三、概略描繪室內框架
以鉛筆概略繪製室內框架與格局，做為丈量的底圖。接下來的丈量過程中，再逐步修正與補足細節。
四、開始丈量
準備三色原子筆與捲尺，依序進行丈量，內容包括：
- 牆面（寬度 + 厚度）
- 室內淨高
- 門（寬度 + 高度）
- 窗（寬度 + 高度 + 抬高高度）
- 樑（高度 + 深度 + 離地高度）
- 開關箱、電信箱的位置
- 既有廚具、衛浴設備
- 既有天花板高度與形式

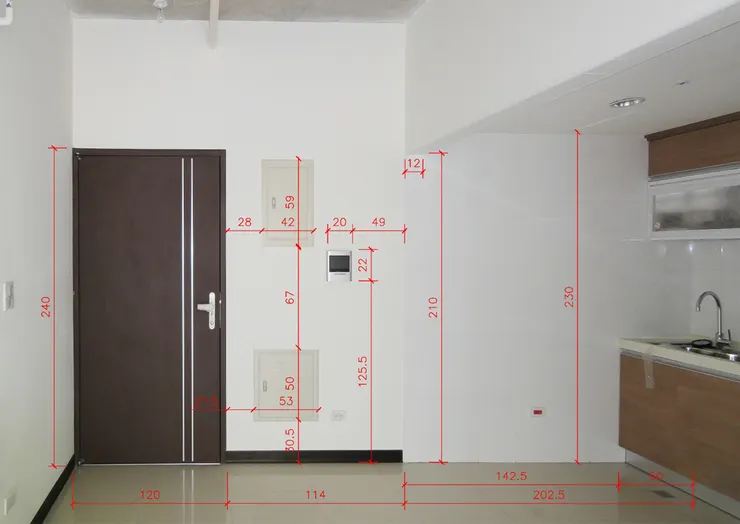

圖:考量裝修的需要，尺寸的丈量須盡量能達到完整性。
為了提高效率與完整性，丈量流程可採分階段丈量法：
- 第一階段：丈量隔間尺寸、門與窗
- 第二階段：丈量樑位尺寸
- 第三階段：記錄弱電與給排水位置
若圖紙空間不足或時間受限，可使用拍照補足記錄。
五、丈量的起始點
以出入的大門為開始丈量的起始點，依照順時針方向進行。
六、丈量的結束點
以出入的大門為丈量的結束點，養成固定的丈量順序，有助於面對不同空間時不致混亂。
七、拍照輔助記錄
丈量完成後，須核對尺寸是否完整、是否有遺漏，確認無誤後再進行拍照記錄。現場拍攝的原則如下：
- 拍攝角度：以每個空間的斜對角、以半蹲的角度去取景，可同時拍入地面、牆面、天花板及轉角面，便於日後理解維度空間的關係。
- 拍攝順序：依照進門動線進行，第一張先拍門牌號碼做為案場的識別。

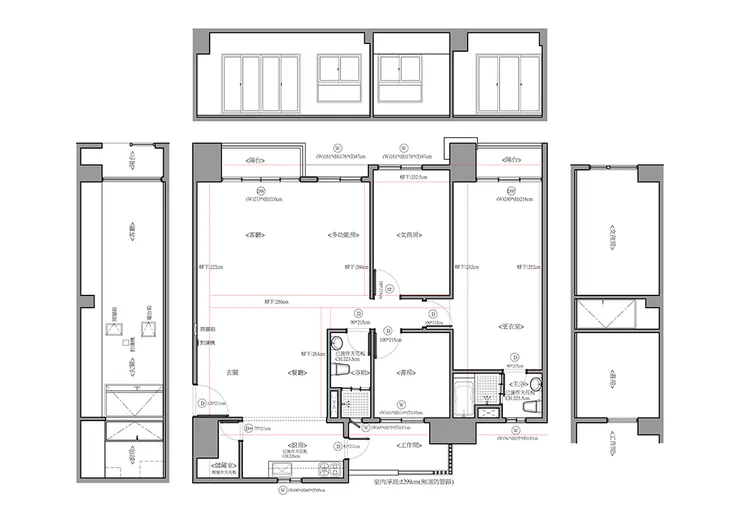

圖:依丈量的草稿，再經電腦放樣所完成的現況平面圖
丈量過程注意事項
- 雙人在丈量時，須重覆確認數值 : 當一人唸出尺寸，另一人記錄時應同步複誦數值，可避免發生誤抄的問題。
- 箭頭符號的運用 : 當圖紙空間不足以標記尺寸時，比如非常短面的牆面，可用箭頭指向對應的部位，標示尺寸於空白處，可提高辨識度。
- 丈量樑位需先了解結構走向 : 確認大小樑的分布與走向，使用不同顏色筆標示大樑、小樑位置與尺寸。
- 基本結構判別原則:一定要記住：「有樑就有柱子，有柱無樑時，多為管道間」，有助於判斷結構柱與管道間的差別。
- 總長度與總寬度不能遺漏 : 在面對凹折或不規則格局時，須補量整體空間的總長與總寬，並以雙箭頭去標示。若進入電腦繪製放樣，遇到無法閉合的牆面時，可以用總長與總寬的尺寸去核對問題點在何處。
- 拍攝完整性 : 盡可能涵蓋每個角落，並依照空間行走動線順序，進行有系統的拍攝，有助於資料建檔與後續設計作業。
