插對了沒聲音，插錯了怎麼會有聲音？
很多人以為，插頭就是「插得進去就好」，但其實這顆小零件，關係到的不只是聲音能不能出來，更可能決定音質穩不穩、聲道正不正、接地會不會爆音。所以在我們耳機工廠的新人訓練裡，「音頻插頭」總是第一堂課。因為它是所有聲音旅程的起點。
這篇，就是給你這一關過得順的基本功。不玩發燒、不講玄學，只用工廠的角度帶你搞懂插頭之間的差異，從尺寸、構造、訊號路徑，到實際應用一次梳理。這不是發燒教學，是工廠現場的知識入門。
插頭都還搞不懂，是要怎麼搞懂聲音
音頻插頭就像是音訊訊號流的第一個接點，一旦接觸不良，就可能導致：
- 聲音失真： 雜音、嗡嗡聲、模糊不清。
- 左右聲道不平衡： 音場偏移、聲音偏單邊。
- 斷訊或短路： 無聲音、設備異常。
因此工廠在插頭的設計與選用上，會格外關注：
- 接觸電阻穩定性： 確保訊號傳輸高效且平衡。
- 導體材質： 如鍍金、鍍鎳、等，確保長期導電穩定性與抗氧化。
- 尺寸與公差精度： 確保與各種插孔完美配合，連接穩固。
- 抗干擾設計： 減少外部電磁雜訊對音訊的影響。
音訊輸出插頭基礎課：常見接頭規格與特性
不同插頭的設計，決定了它如何與您的播放設備連接，以及其訊號傳輸特性。
3.5mm (1/8吋) 立體聲TRS（三節）
最普遍的耳機插頭，常見於手機、筆電、隨身播放器。
- 結構： Tip（左聲道）/ Ring（右聲道）/ Sleeve（接地）。
- 傳輸立體聲音訊，應用最廣。
3.5mm (1/8吋) TRRS（四節）
這種插頭在 3.5mm TRS 的基礎上增加了一個接點。
- 結構： 在 TRS 的基礎上，多一段 Ring 用於傳輸麥克風或控制訊號。
- 支援通話、線控等功能。
- 手機平板常用4節插頭。
3.5mm Pro（中國平衡標準插頭）
這是一種在中國 Hi-Fi 市場的平衡接頭。雖然外觀與標準 3.5mm TRRS 相似，但其內部腳位接法與訊號配置完全不同。
- 結構與腳位： 常見版本將 Tip、Ring1、Ring2、Sleeve 定義為 L+ / L- / R+ / R-，實現平衡輸出。
- 特性： 平衡輸出；體積與外觀和標準 3.5mm 相同，便於某些設備整合。
2.5mm TRRS（平衡）(約1/10吋)
體積小巧的平衡輸出插頭，是早期平衡傳輸的主流選擇。
- 結構： 通常為四接點，分別傳輸 L+ / L- / R+ / R- 訊號。
- 採用平衡架構設計，能有效提升聲音分離度與抗干擾能力。
4.4mm Pentaconn(約 11/64吋)：新一代平衡輸出標準
由日本電子情報技術産業協會（JEITA）制定、NIPPON DICS 公司推出的 JEITA RC-8141C 規範，定義了目前常見的 4.4mm Pentaconn 插頭，是目前高階音訊設備與專業耳機中最受信賴的平衡傳輸介面標準。
- 結構： 採用獨特的五節（TRRRS）設計，為左右聲道提供各自獨立的正負訊號與接地。
- 有效抑制共模干擾，大幅提升聲音純淨度、定位精準度與音場開闊感。其較大的接觸面積和厚實的機械結構，也帶來更優異的穩定性與插拔壽命。
6.3mm (1/4吋) 立體聲 TRS
這種尺寸較大的插頭，主要應用於專業音響設備。
- 常見於錄音室設備、耳機擴大機、混音台等。
- 尺寸大，接觸穩定性高。
5.2mm（U-174/U）軍規通訊插頭
- 常見於軍用對講系統、無線電通訊設備、飛行頭盔、專業保全裝置等。
- 機構強固，通常具備防水、防塵、防震設計。
- 特殊軍警/安防/OEM 專案需求，會需依照客戶指定接頭規格客製生產
XLR卡農接頭
專業音訊傳輸接頭，由 Cannon Electric 公司開發，因而又被稱為「卡農接頭」。廣泛應用於麥克風、混音台、專業耳機與耳擴設備中。具備高穩定性與抗干擾能力，為平衡音訊傳輸的代表。
- 結構： 通常為 3-pin 或 4-pin 設計，用於專業音響設備、麥克風等。
- 訊號穩定、抗干擾強，支援長距離傳輸且連接極為牢固。

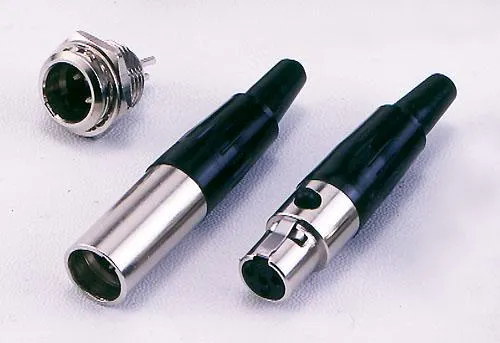

Mini XLR 迷你卡農
為 XLR 接頭的縮小版本，常用於專業耳罩式耳機、腰掛式無線麥克風發射器與監聽系統。具備穩固的鎖定機構、耐拉扯設計，插拔壽命長，適合高強度使用場景。在耳機產品中可提供可靠的可換線設計，兼顧耐用與維修便利性。
- 結構與常見類型： 通常有 3-pin、4-pin 或 5-pin 設計，用於平衡音頻訊號傳輸，或額外傳輸電源/控制訊號。
- 應用： 小型化設計，常見於 AKG、Focal 等專業級耳罩式耳機。
耳塞式耳機的插針（可換線設計）
這些接頭設計在耳機本體上，影響著耳機的可換線彈性與連接穩定性。
MMCX（微型同軸接頭）｜Micro Miniature Coaxial
MMCX 是一種廣泛應用於 可換線入耳式耳機（IEM） 的標準連接器，屬於同軸型設計。因其體積小、結構緊湊、支援旋轉等特性，成為多數中高階耳機的主流選擇。
- 結構特色：圓形可旋轉設計、中心訊號針＋外圍接地，支援線材自由轉動，提升佩戴舒適度。
- 應用場景：常見於中高階可換線入耳式耳機（如 Shure、Westone 等）。
2Pin (CIEM / 客製化耳機)
在客製化入耳式監聽耳機（Custom In-Ear Monitor）領域，2Pin 是最常見的接頭之一。以雙針直插設計著稱，強調穩定與接觸安全，廣受專業樂手與工程師喜愛，相較於可旋轉的 MMCX，更耐用也更可靠。
- 結構特色：雙針直插設計，訊號與接地分離。常見針距為 0.75mm 或 0.78mm，不可旋轉。
- 應用場景：廣泛用於客製化入耳式耳機（CIEM）與舞台監聽耳機。
單端 vs 平衡：訊號傳輸的差異
在有線耳機中，主要有兩種訊號傳輸類型：
單端傳輸
- 線路結構： 採用 L（左聲道）/ R（右聲道）/ GND（接地）的線路。
- 主要特色： 結構簡單，相容性高，製造成本較低。
平衡傳輸
- 線路結構： 採用 L+ / L- / R+ / R- 的獨立線路。
- 主要特色： 抗干擾強，訊號分離度高，理論上能提供更開闊的音場。
平衡訊號的優勢在於能有效降低串音與外部雜訊干擾，讓聲音更純淨。但這種優勢要能發揮，必須滿足以下三個條件：
- 設備支援： 播放端（如播放器、耳擴）必須有平衡輸出插孔。
- 線材支援： 耳機線與插頭必須是平衡設計。
- 製造精度： 插頭與插孔的製造精度需達標，才能確保穩固連接。
缺少任何一環，平衡輸出的優勢就無法體現。
插頭是聲音的第一道關卡
你知道嗎？我們工廠最常遇到的耳機問題，不是沒聲音，也不是雜音，而是——
「左耳跟右耳聲音不一樣大。」
這種看似玄學的問題，常常就出在最基本的插頭接觸不良、焊接不穩，甚至只是插不緊。所以啊，在我們眼裡，插頭雖小，卻是整副耳機音質穩不穩的關鍵起點。未來你在面對產品設計、品質管理，或是與客戶溝通規格時，請務必搞懂「插頭」這一關。因為，它就是聲音品質的起點。
