前言
在工程研發與技術分析的實務中，從特性曲線圖中擷取精準數據常是繁瑣且容易出錯的工作。本文將介紹如何運用 Engauge Digitizer 這款免安裝的免費工具，透過圖片匯入、座標定義、曲線擷取與資料匯出等功能，快速將圖形轉換為可分析的數據。無論是處理對數座標、進行曲線擬合，或是建立 Excel 計算模型，本文提供一套清晰且實用的方法，協助使用者提升效率、減少誤差，並強化技術文件的資料準確性與可重複性。
2. 下載與安裝
請點擊此處下載 12.1 版軟體。該軟體無需安裝，解壓縮後，雙擊執行 engauge.exe 即可。
Engauge Digitizer 有多個版本，如 4.1、5.1、10.11 及 12.1。不同版本所生成的 .dig 檔可能無法相容，因此建議使用 12.1 版以確保穩定性。
3. 基本用法 - 匯入圖片檔、定義座標點、座標軸型式及取值
以下以 NEXPERIA 公司電晶體 MJD31C 規格書中的 VBEsat 對 IC 特性曲線為示範。

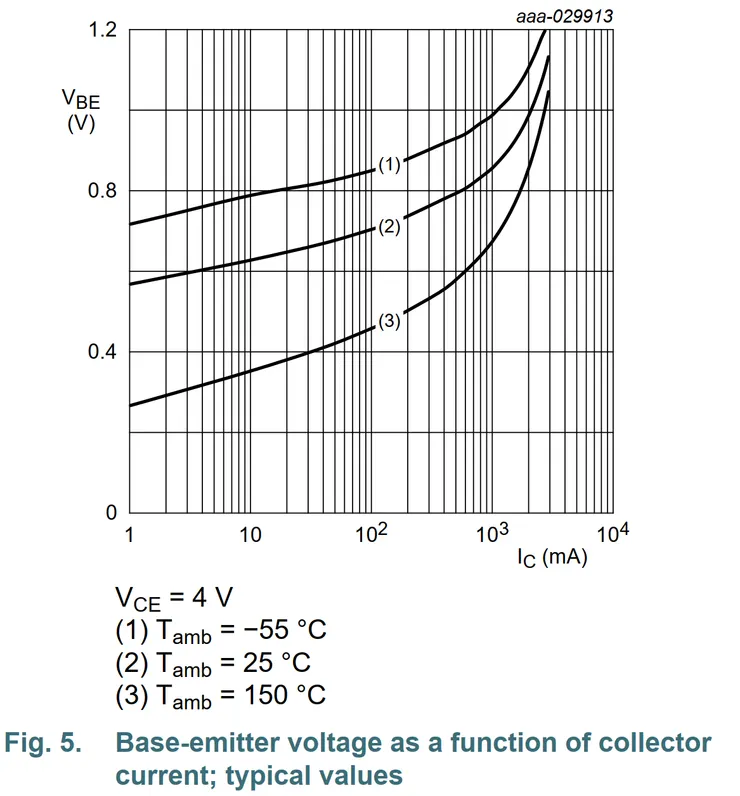

圖：MJD31C 的 VBEsat 對 IC 特性曲線（資料來源：NEXPERIA）
步驟 1：執行 engauge.exe

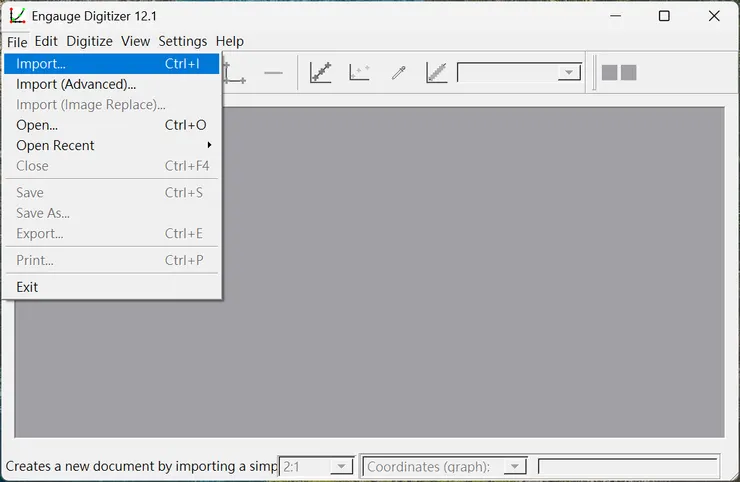

步驟 2：匯入圖片。點擊 File > Import… 開啟圖片檔。支援格式包括 bmp、jpeg、png 等。

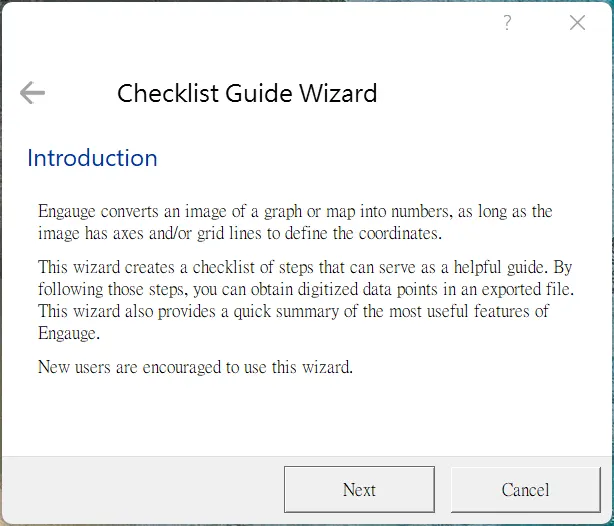

出現以下提示視窗時，請點擊 Cancel。

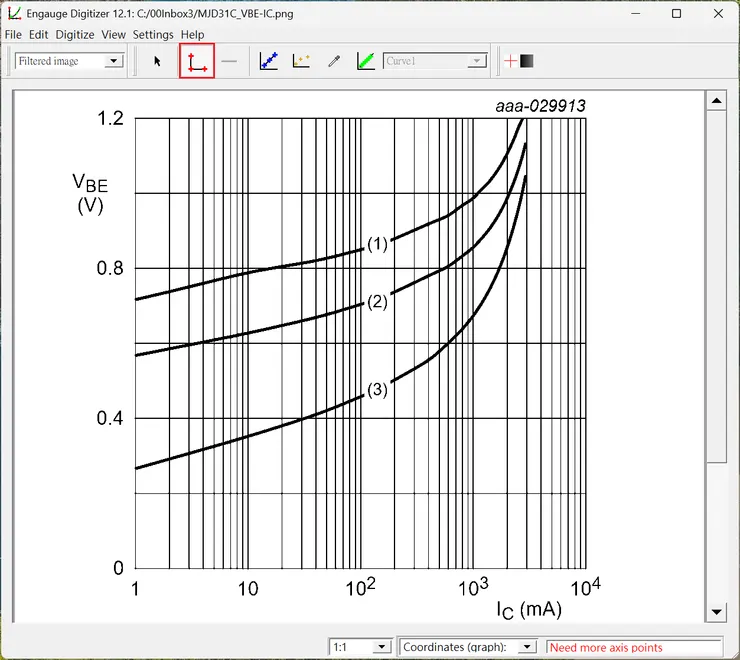

步驟 3：設定座標點
此步驟用於定義圖形的座標點，依序設定左上、左下及右下角。點擊工具列上的 Axis Point Tool，可透過 Ctrl 鍵加滑鼠滾輪縮放畫面。將黃色十字游標移至圖形左上角，並點擊滑鼠左鍵。

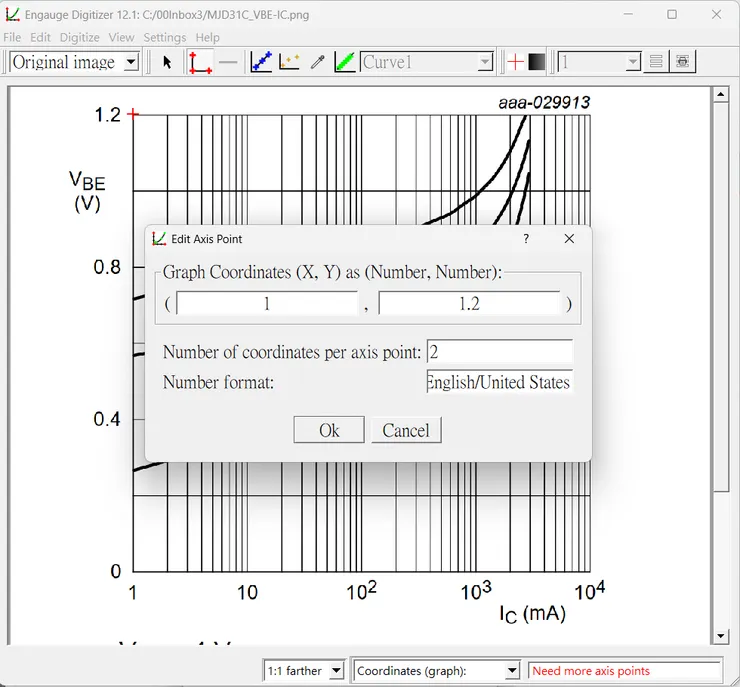

此時游標處標記為紅色十字符號，於對話框中輸入對應的 X（橫軸）與 Y（縱軸）座標值。依序完成左下與右下角的座標設定。

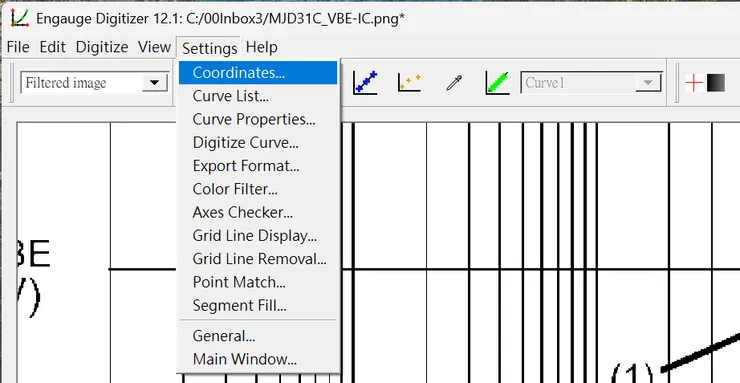

步驟 4：設定座標軸型式，點擊 Settings > Coordinates…

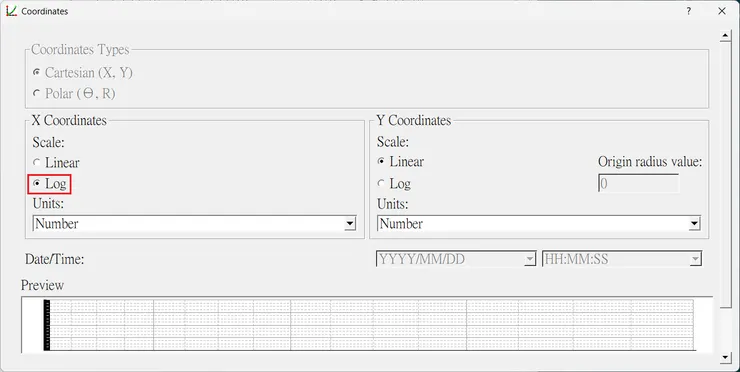

由於 VBEsat 對 IC 特性曲線的橫軸為對數座標，因此在 X Coordinates 欄位選擇 Log。
步驟 5：從曲線上取值

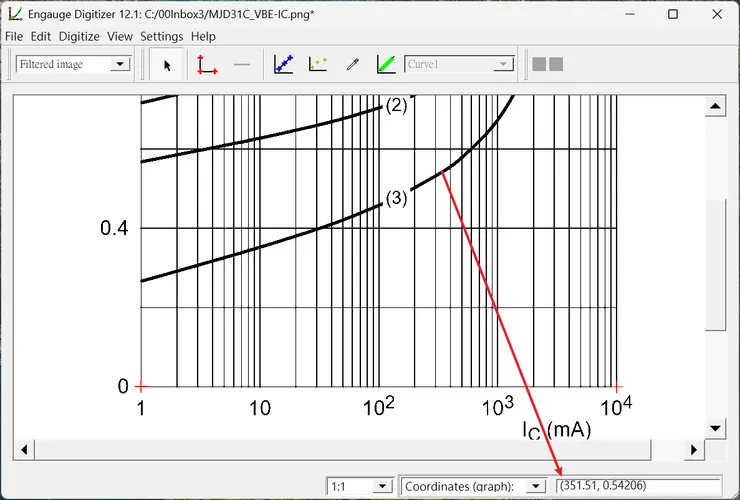

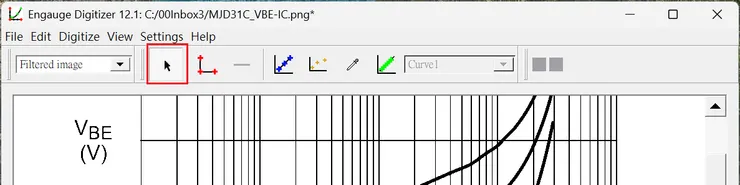

點擊工具列上的 Select Tool，將滑鼠移至欲取值的點，右下角欄位即顯示對應的 X 軸與 Y 軸數值。
步驟 6：另存為 .dig 檔
點擊 File > Save As…，將圖形另存為 .dig 檔。日後使用時，即可省略步驟 2 至 4 的重複操作。
至此，Engauge Digitizer 的基本操作流程已完整說明。
4. 進階用法 1 - 取點與匯出資料
透過 Curve Point Tool 標註座標點後，再使用 Export 功能，即可將這些座標點匯出為表格（.csv）。操作步驟如下：
步驟 1：點擊工具列上的 Curve Point Tool，或按下 Shift + F4。

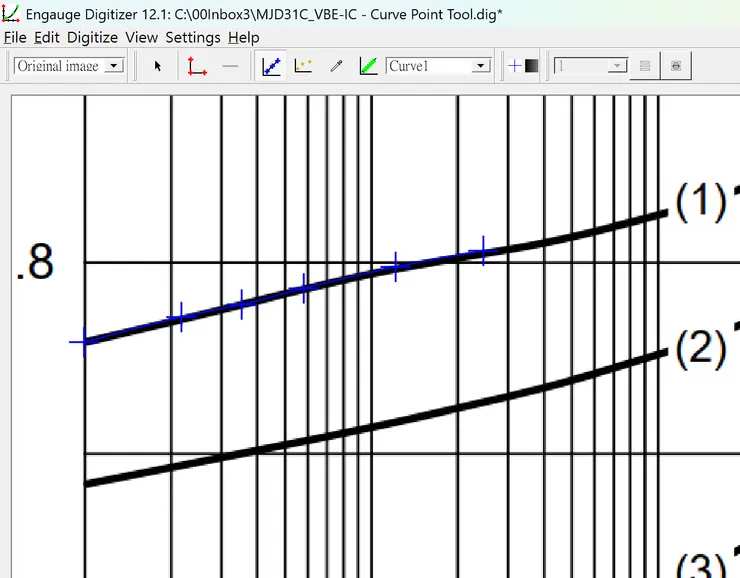

步驟 2：游標變為黃色十字後，沿著曲線點擊滑鼠左鍵進行標記。標記點將顯示為藍色十字。若需調整標記位置，可使用 Ctrl + Z 進行撤銷操作。

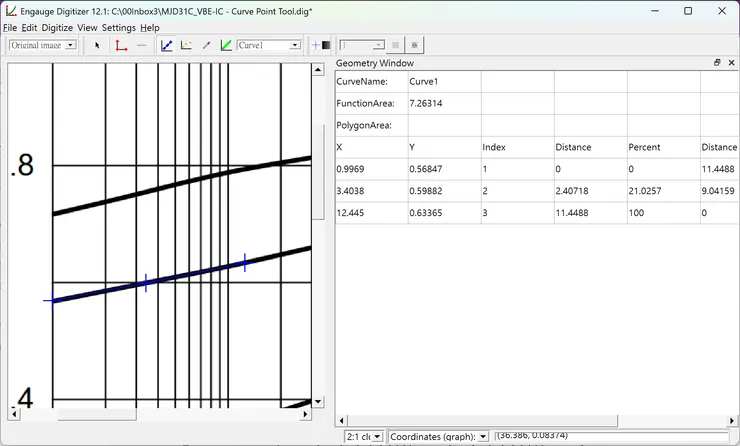

步驟 3：點擊 View > Geometry Window 開啟幾何視窗，以觀察已標記的座標點。

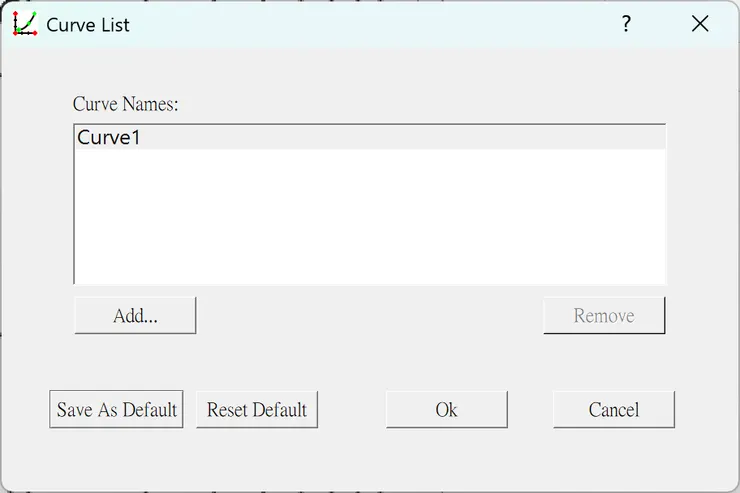

步驟 4：若圖形中包含多條曲線，請點擊 Settings > Curve List…，於視窗中點擊 Add… 增加額外曲線，並重複標記步驟。
步驟 5：點擊 File > Export…，命名並選擇儲存位置，即可匯出為 .csv 檔案，並使用 Excel 開啟。
5. 進階用法 2 - 修改游標樣式

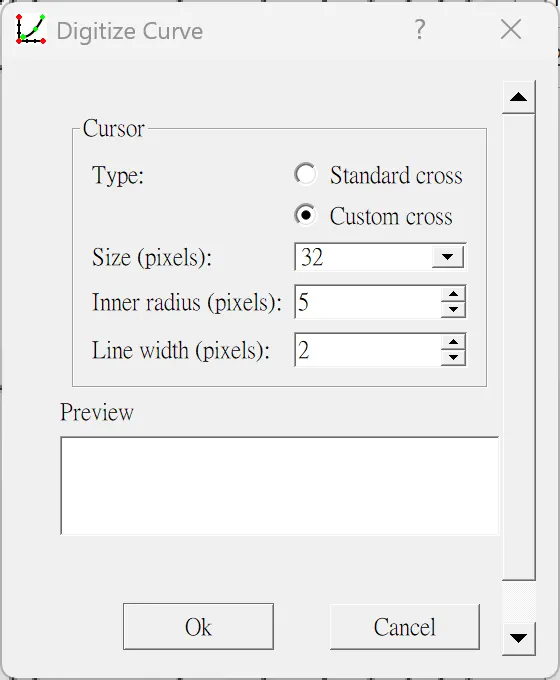

點擊 Settings > Digitize Curve…，選擇 Custom cross。

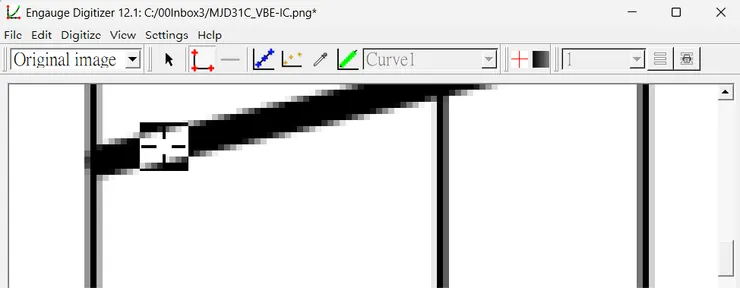

根據需求調整游標屬性。點擊 Ok 後，游標將變為反白正方形並帶有十字，有助於提高座標點標記的精準度。
6. 進階用法 3 - 曲線擬合（Curve Fitting）
曲線擬合是根據一組離散資料點建立數學函數，以模擬資料趨勢。其目的是找出最能描述資料分布的函數。Engauge Digitizer 提供了曲線擬合功能。取得曲線的函數後，即使沒有 Engauge Digitizer 的人也能輕易透過 Excel 計算 Y 值。以下是具體的操作步驟。

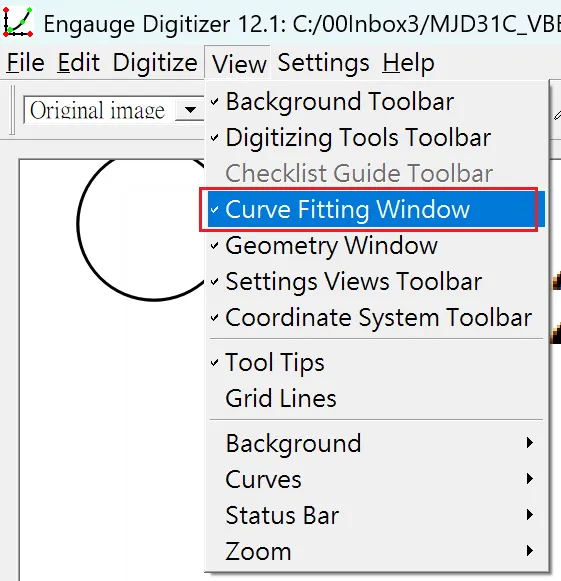

步驟 1：點擊 View > Curve Fitting Window 開啟擬合視窗。

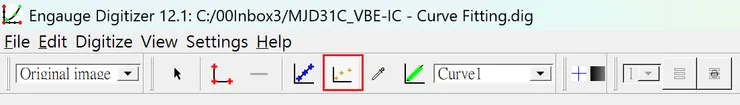

步驟 2：點擊工具列上的 Point Match Tool，游標出現亮綠色圓圈後，沿曲線點擊滑鼠左鍵描點。為提升擬合精度，建議描繪更多資料點。右側視窗將即時顯示多項式，可調整階數（Order）以取得最貼近原曲線的擬合結果。

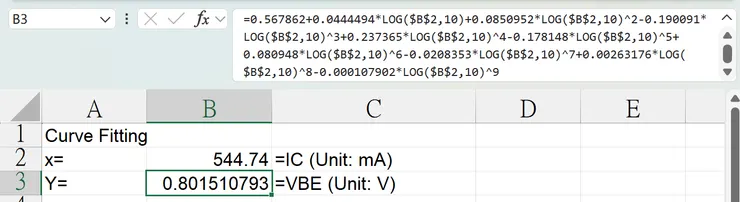

步驟 3：取得多項式後，可於 Excel 編寫函數，輸入 X 值（如 IC）以計算 Y 值（如 VBE）。
點此處下載 Excel 工具。
此外，透過 Point Match Tool 標記的座標點亦可使用 Export 功能匯出為 .csv 檔。
7. 進階用法 4 - 分段填充（Segment Fill）
分段填充功能可半自動標記曲線，操作如下：

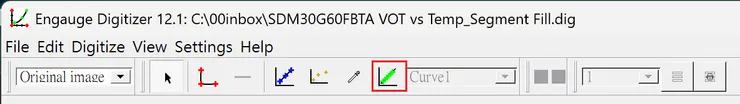

步驟 1：點擊工具列上的 Segment Fill Tool，啟動後等待軟體進行圖像掃描。

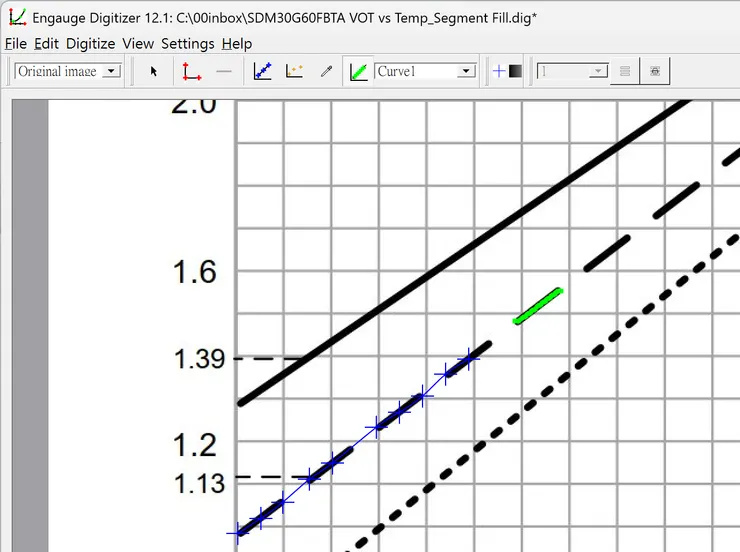

步驟 2：將游標移至曲線上，若出現綠色線段表示成功識別，此時點擊滑鼠左鍵即可標記整段曲線。
此方法的成功與否，取決於軟體是否能正確識別圖像中的曲線。
8. 結論
當你需要從特性曲線圖中精準擷取座標值，尤其是對數座標圖時，Engauge Digitizer 就像是工程師的神隊友。這篇文章教你如何從匯入圖片、設定座標點，到擷取數據與匯出 CSV，甚至進一步進行曲線擬合與 Excel 計算，整套流程清楚又實用。它不只解決「人工讀圖不準」的困擾，還讓你能快速建立數據模型，大幅提升效率。
對硬體研發、技術分析或文件撰寫者來說，這工具的好處在於：免安裝、支援多種圖片格式、操作直覺，還能匯出可編輯資料。你不需要高階繪圖軟體，也不用手動估算座標，只要幾個步驟，就能把圖形轉成可用數據。真的很適合需要處理規格書、曲線圖或進行技術驗證的讀者。
