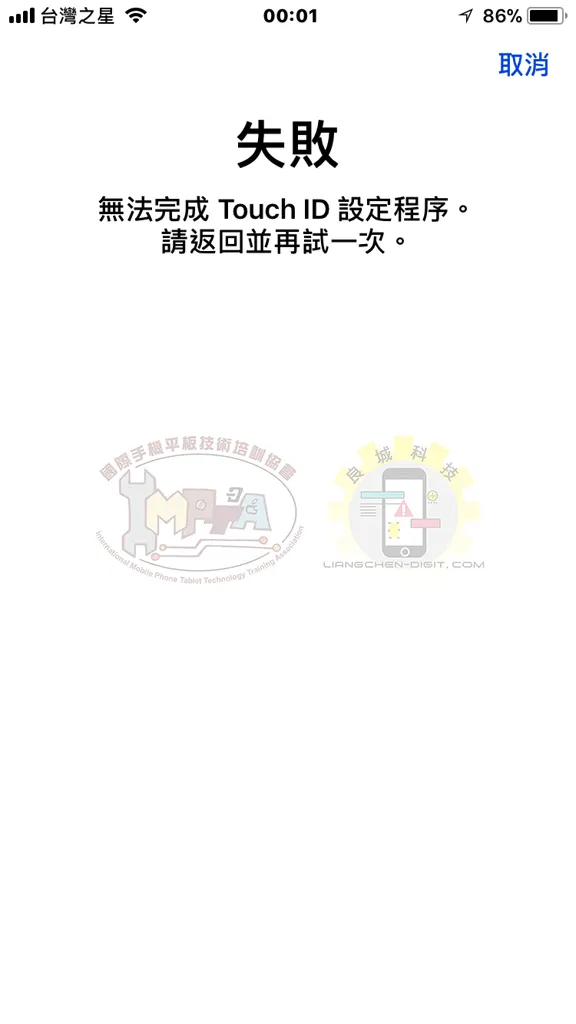

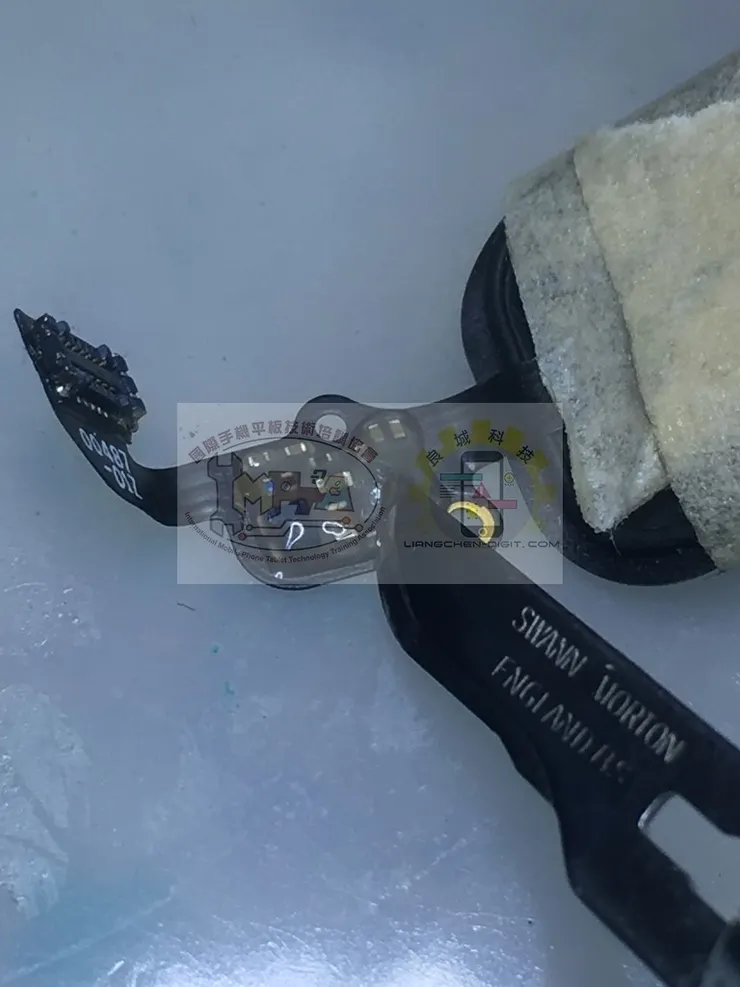

這是一台 iPhone 6S 已經修過，不下五十次吧，從頭到尾，幾乎沒有完整的，因為這隻是我的，這次的故障是指紋無法使用
主板已經排查過，確認是指紋鍵本體造成的，所以手機主板我就不在看了

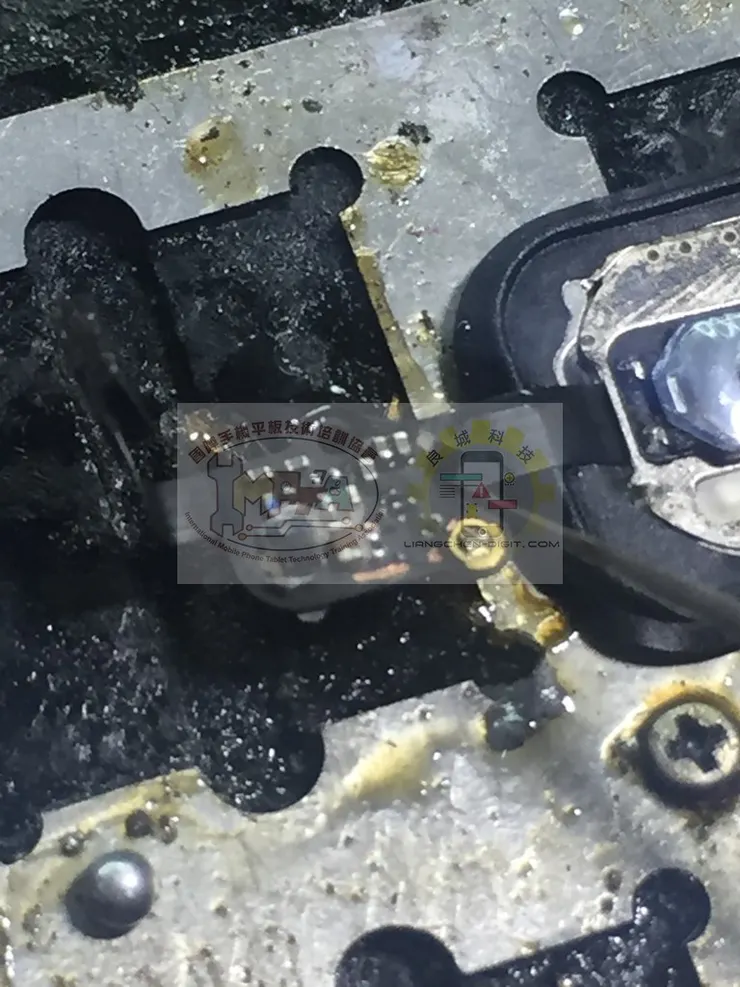

除了 A/D 晶片外，其它的電子元件都在軟式排線上，因為有封膠的關係，所以先用手術刀將軟膠的部份刮除

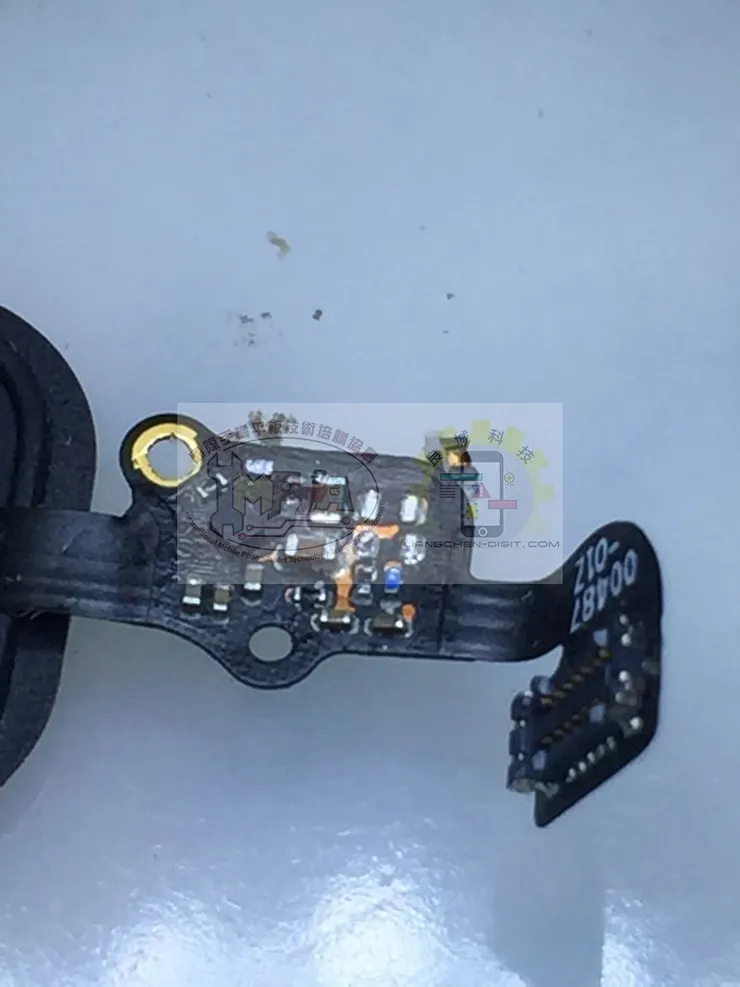

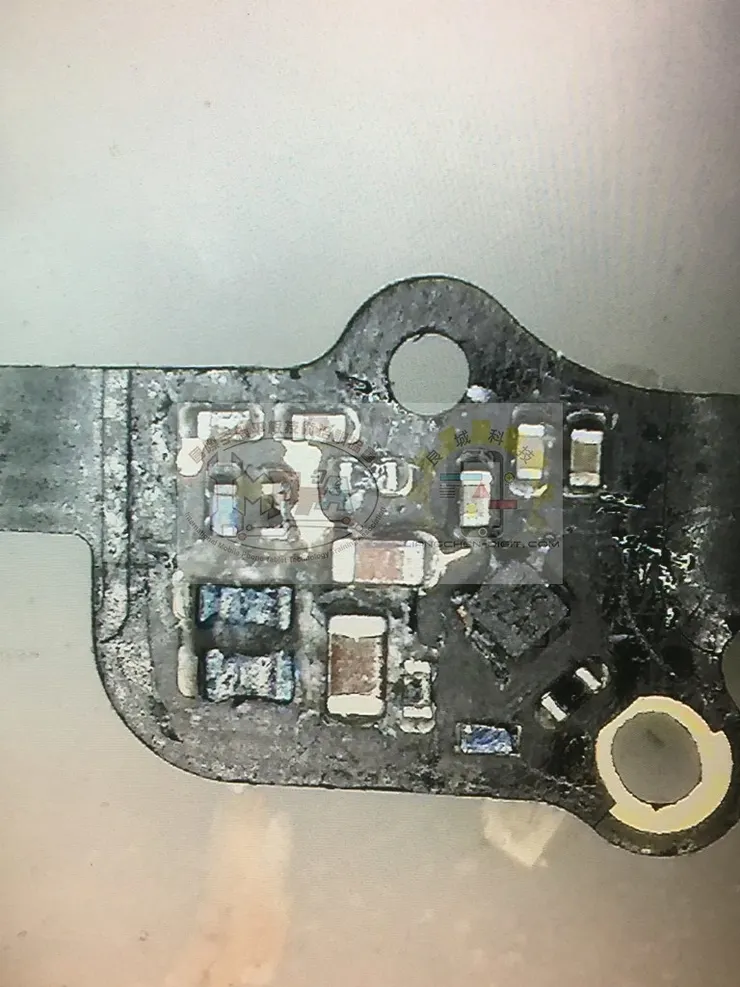

刮除後就會長的像這樣，說實話我沒有 iPhone 6S 的指紋鍵本體電路圖，我有先前量的草圖，測過二極體值，除了兩根 GND 之外，其它數值全部正常

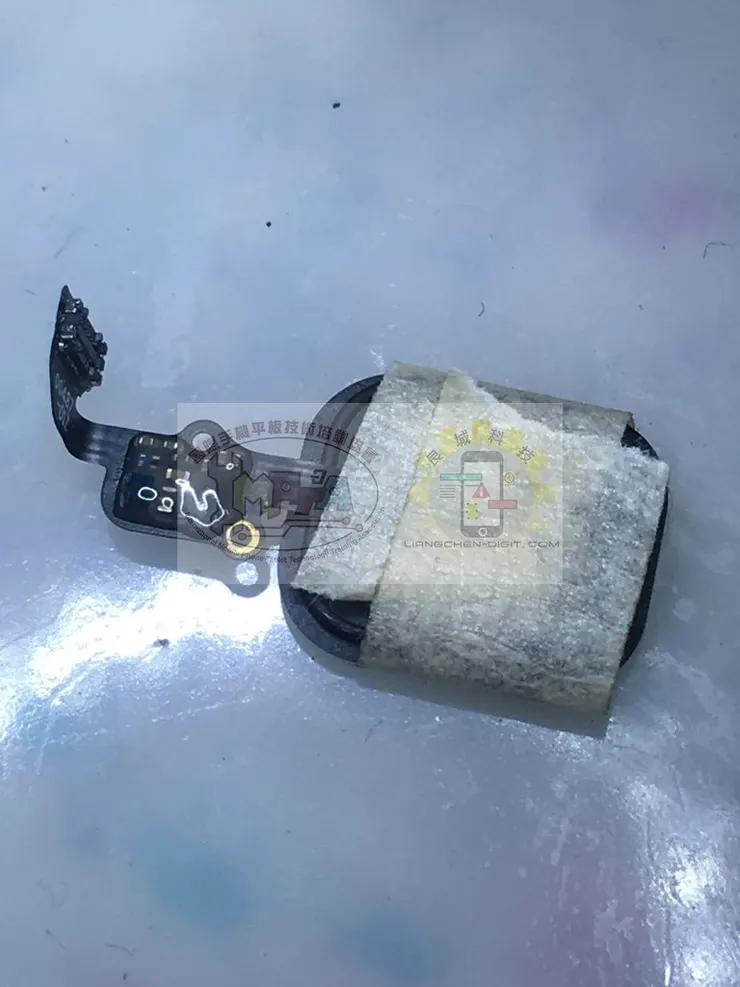

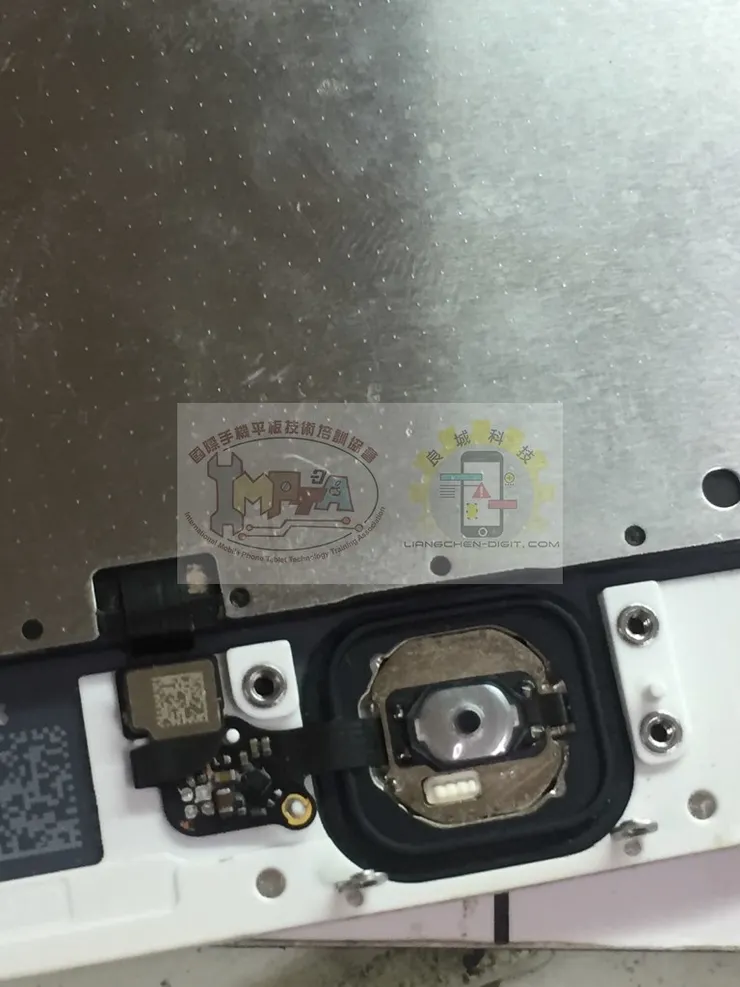

在沒有其它選擇與參考電路圖的前提，就是自己動手、豐衣足食，我準備了一個好的返回鍵，開始將上面的元件一顆一顆全部拆下來

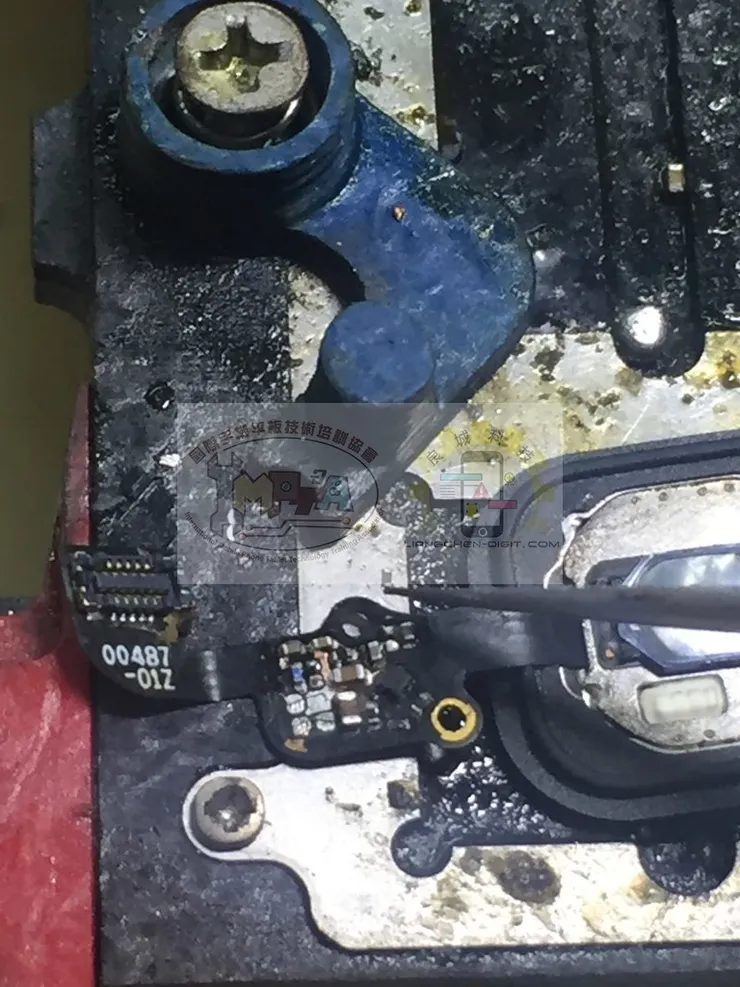

並且將原有的指紋鍵也一顆一顆拆下來

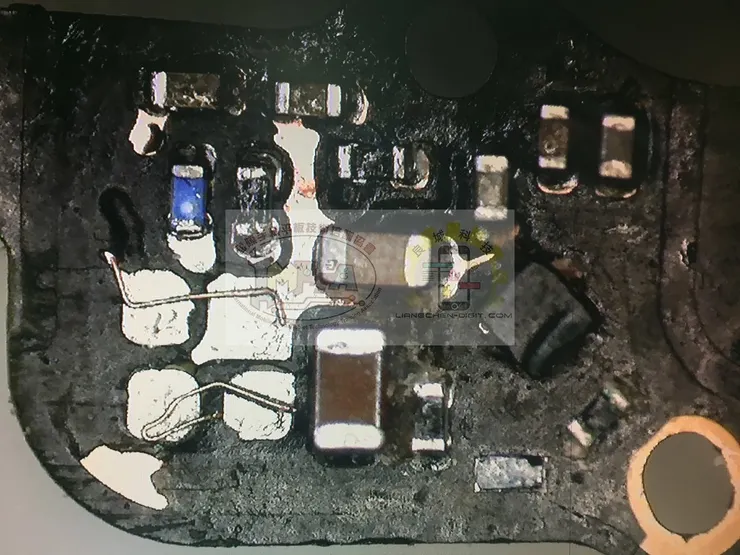

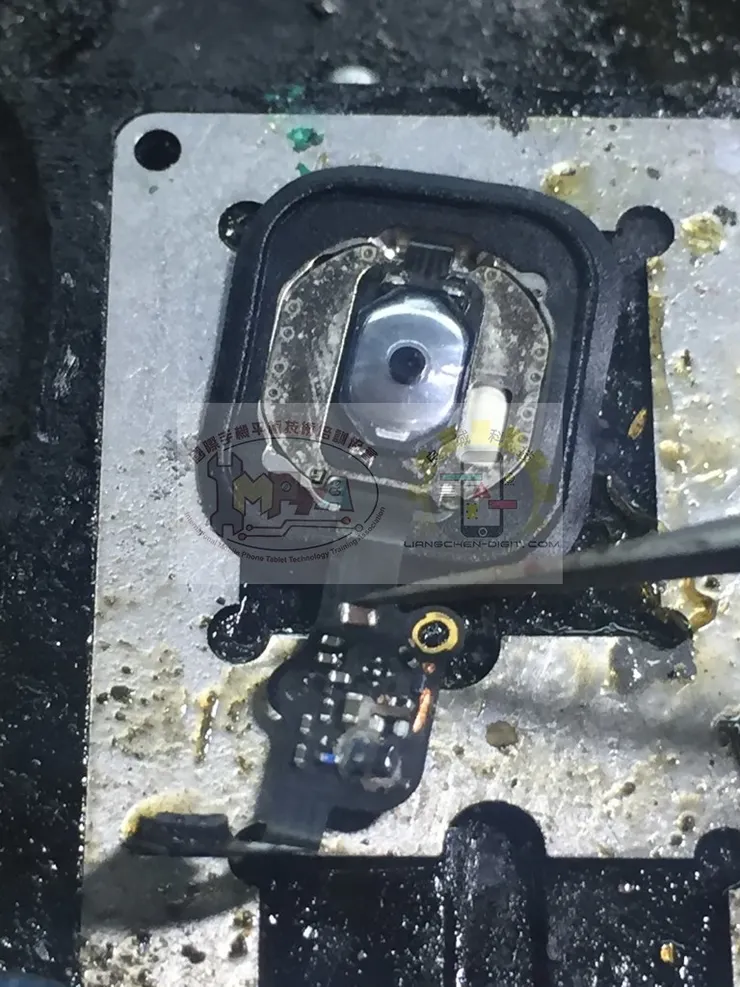

全部搬移上去，有部份排線因拖錫時比較大力，所以絕緣層掉了，除了 A/D 外，還有一顆在外圍是 X2SON 封裝的（故障不影響返回，但會影響指紋）
在邊搬指紋時，邊做測量，可以確認的是三顆電阻，分別為百M、20K、200ohm 目前被直連的電壓，下端為 2.6 - 3V 左右跳變
指紋鍵鐵蓋下的四顆電容，我就沒有另外搬移，這四顆在測量時，兩端均有數值，估計是雙耦合使用
在沒有電路圖的前提，就是全部拆下來，並且全部都換上去

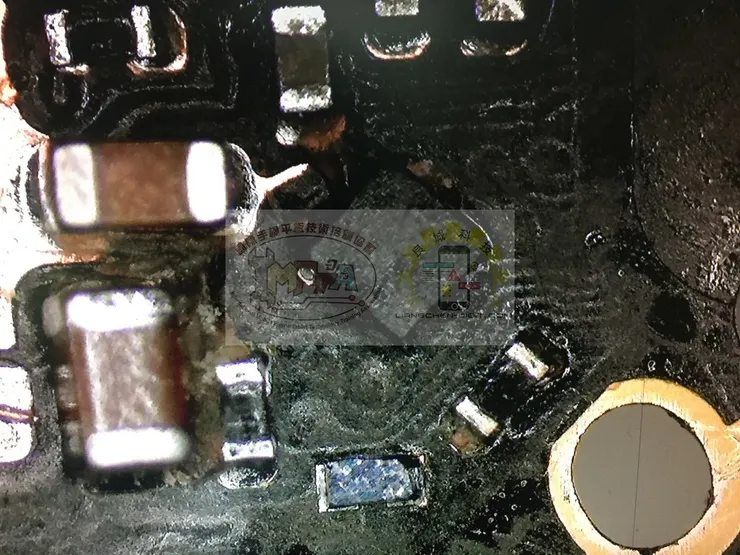

電感部份因暫時找不到合適的替代品，目前先用銅線直連

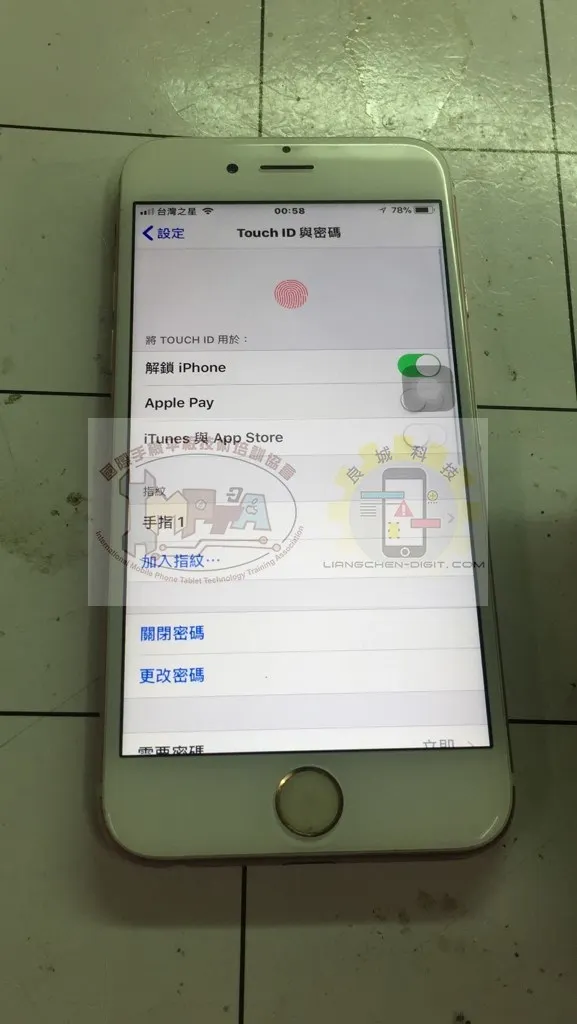

完修！
