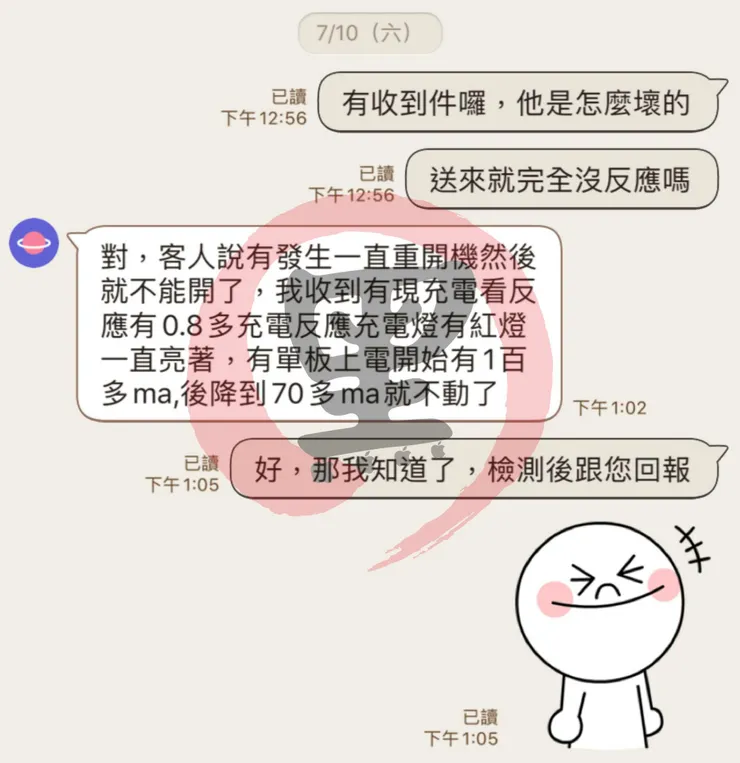

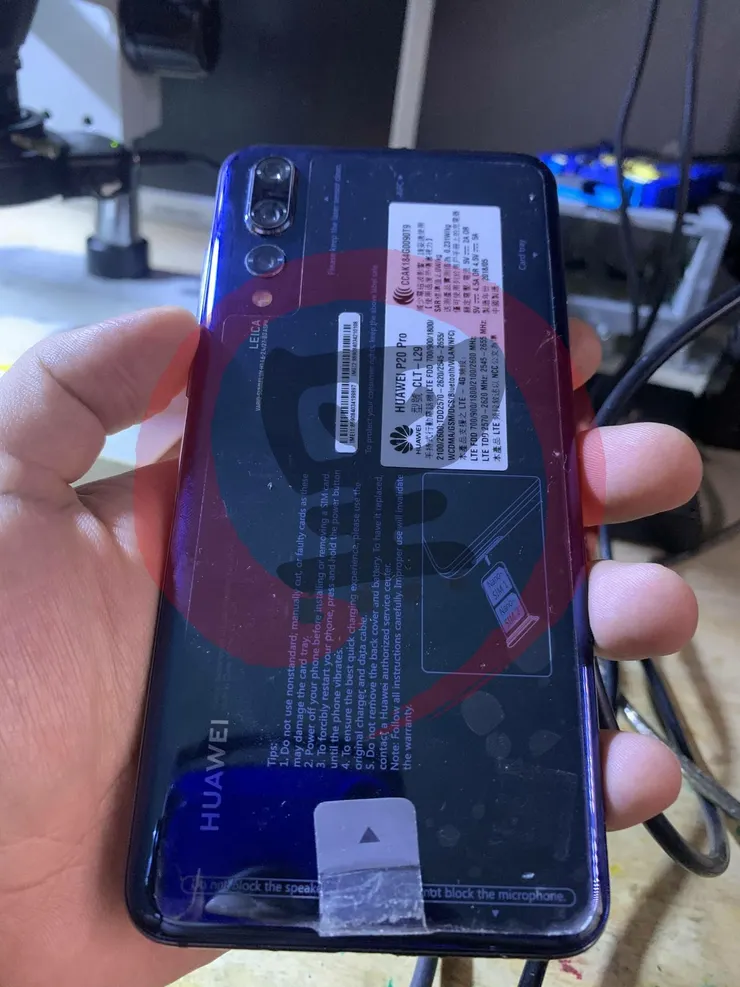

各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台華為 P20 PRO 故障原因是原本卡LOGO 隨後變成無法開機，客戶原先的描述是說會一直重開機，然後就不開，插上充電線後有約 800MA ，觸發最後停在 70MA 左右
華為的機子，其實我修的很少，就我所知亮紅燈，就有可能是處理器上層引起的，不過我收到件後，插上充電線電流只有 10ma ，觸發也沒亮紅燈

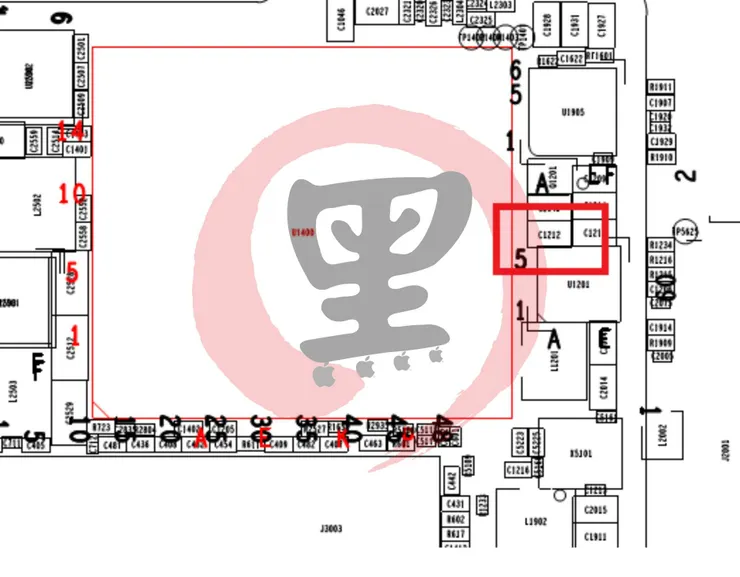

將主機板卸下後，觸發後電流只有 20~40mA ，看了一下電路圖，在排查的時候發現在 C1212 的位置是處於短路情況
根據電路圖的指示，，可以看到 C1212 是一個 VBAT_SYS 的供電，那也就是說，應該是整個大回路處於短路狀態

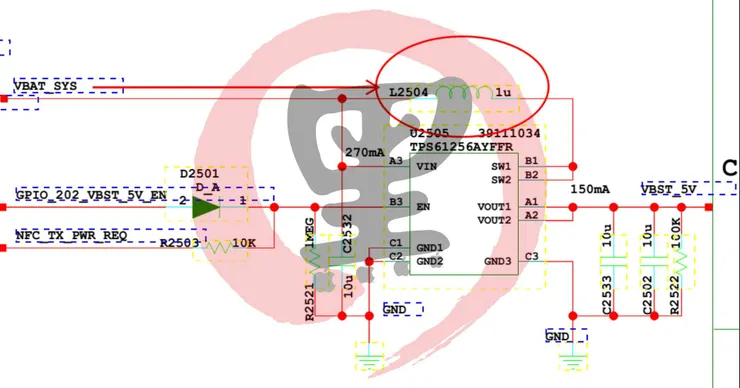

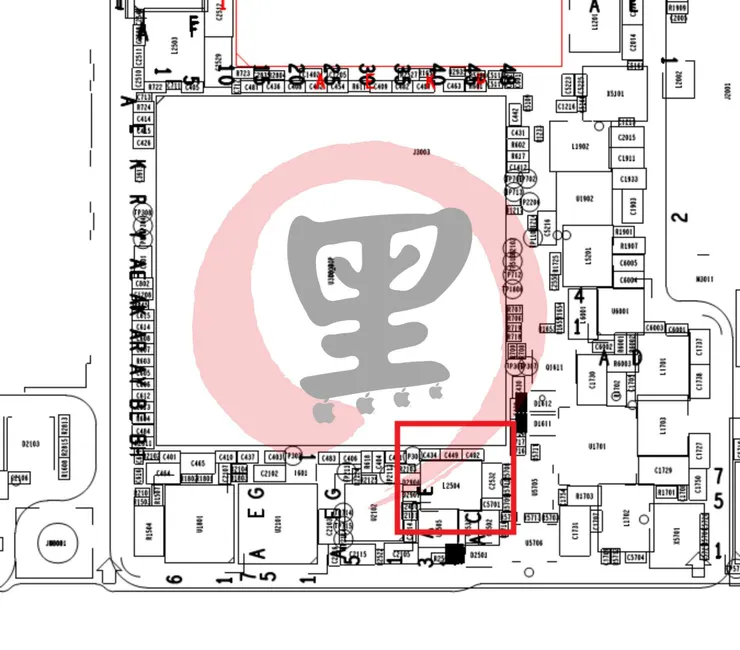

研究了許多的電路圖後，找到 BAT_SYS 的迴路上，其中的 L2504 後端有另外接一顆轉換器
先將 L2504 儲能電感斷開
斷開後再次測量，確認 VBAT_SYS 沒有短路，那代表短路是由此迴路所引起的

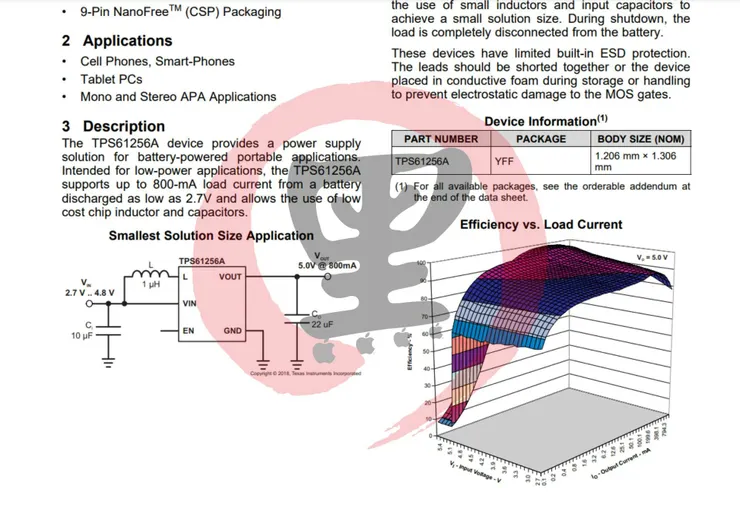

這顆晶片依華為原廠電路圖給的指示，晶片是德州儀器的，而再根據德州儀器晶片內部指示圖，此晶片為 Voltage Converter 結構為 BOOST / VOUT 5V ，將此晶片更換後，此迴路正常

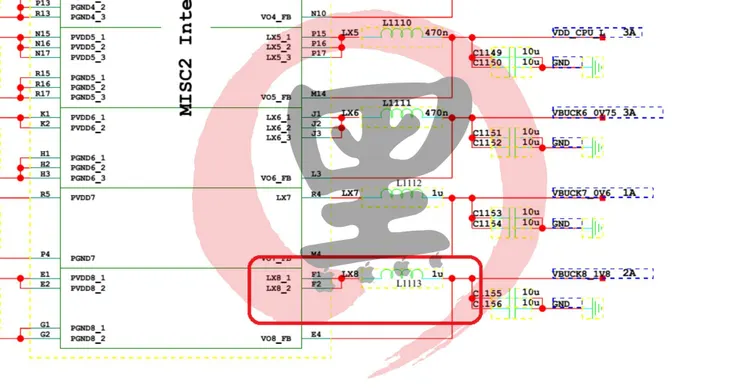

短路的問題解決了，還有第二個問題，就是說送來前充電有反應，但我這裡確沒有，一下好一下壞，這種情況比較多會出現在有大摔過的機子，簡單來說屬於虛焊的一種，找到主供電的 L1113 是一路 VBUCK 1V8 的供電，會查到此迴路，有幾個原因

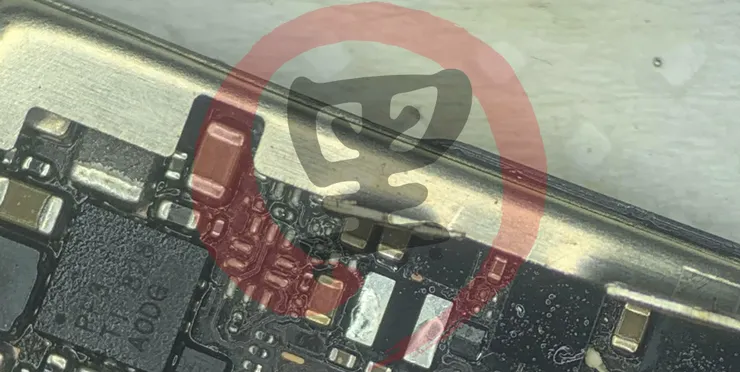

將此電感重新取下並補焊

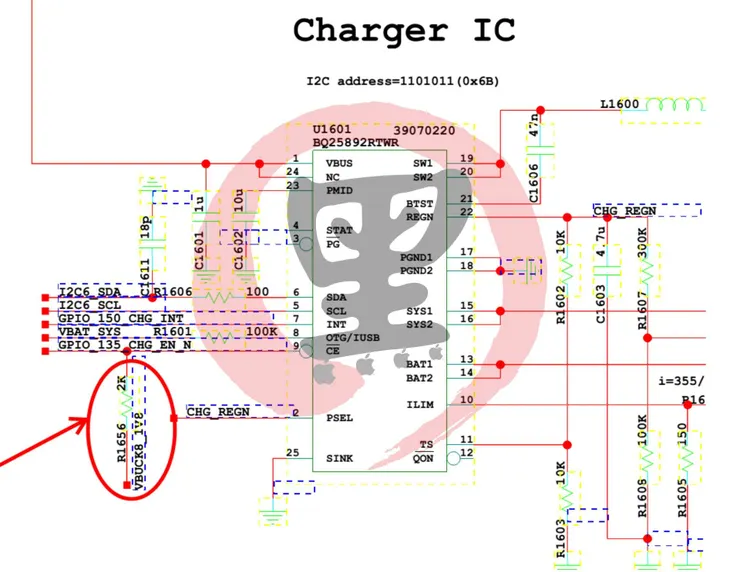

這個電感輸出的 1.8V 會給到很多地方，其中有一路就是會接到 CGH_EN_N 的引腳上，是一種控制信號，在此處有一個 2K 的 R1656 上拉，原先測量在供電端，並沒有測到在線值，輕壓電感後，可以測的到在線值，所以很明顯虛焊的可能性最大，當然也不排除爆板或彎板，不過就這外觀看起來，沒有大摔，所以虛焊的考量還是放在第一位

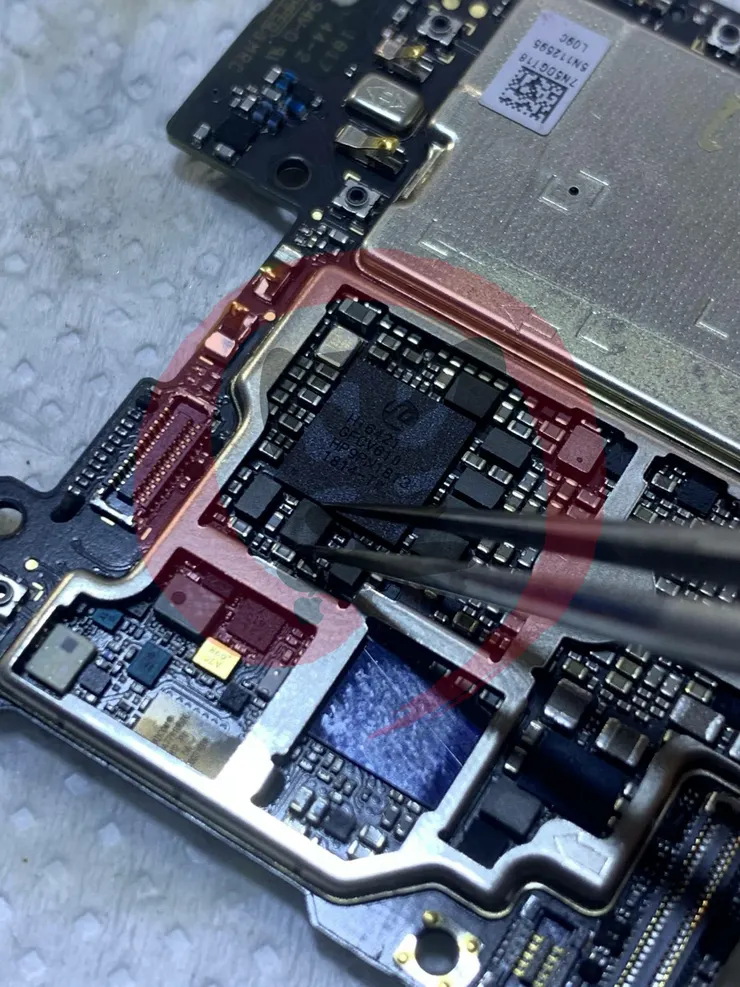

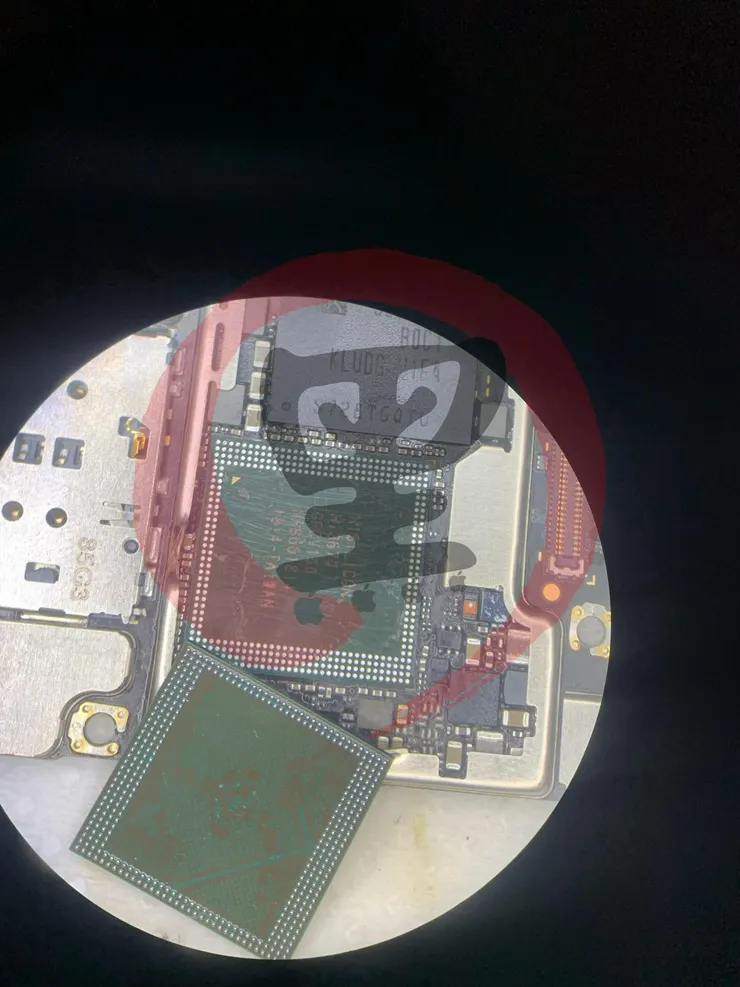

前面兩個問題都處理好後，確實充電可行，觸發電流也大略回到 80MA 上下，但終究還是算不了正常，回到最一開始的問題，重啟故障或者是重啟卡LOGO的問題，那也就是說亮紅燈，可能是最初始的問題，重新將處理器上層卸下，

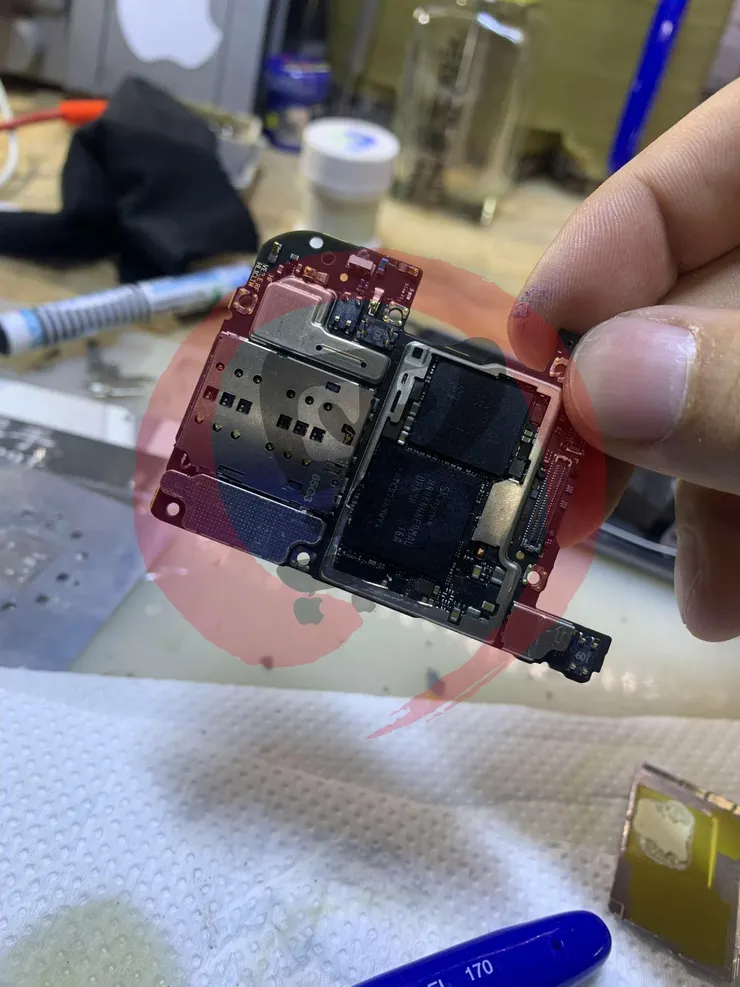

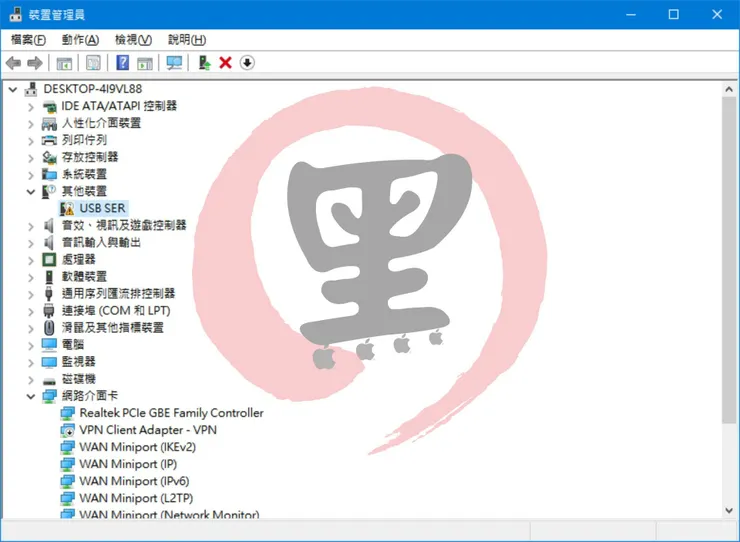

此處理器為海思麒麟 970 八核心，前一代的麒麟，也就是 960 ，並不是普通的麒麟，而被稱為火麒麟，發熱量大散熱不易，聽說在 970 已經有改善了，到底改善成果如何，就要看市場反應了，單獨安裝下層時，觸發後是可以進入 USB SER 算是正常的，最後就可以將上層重新安裝
這樣就ｏｋ啦！

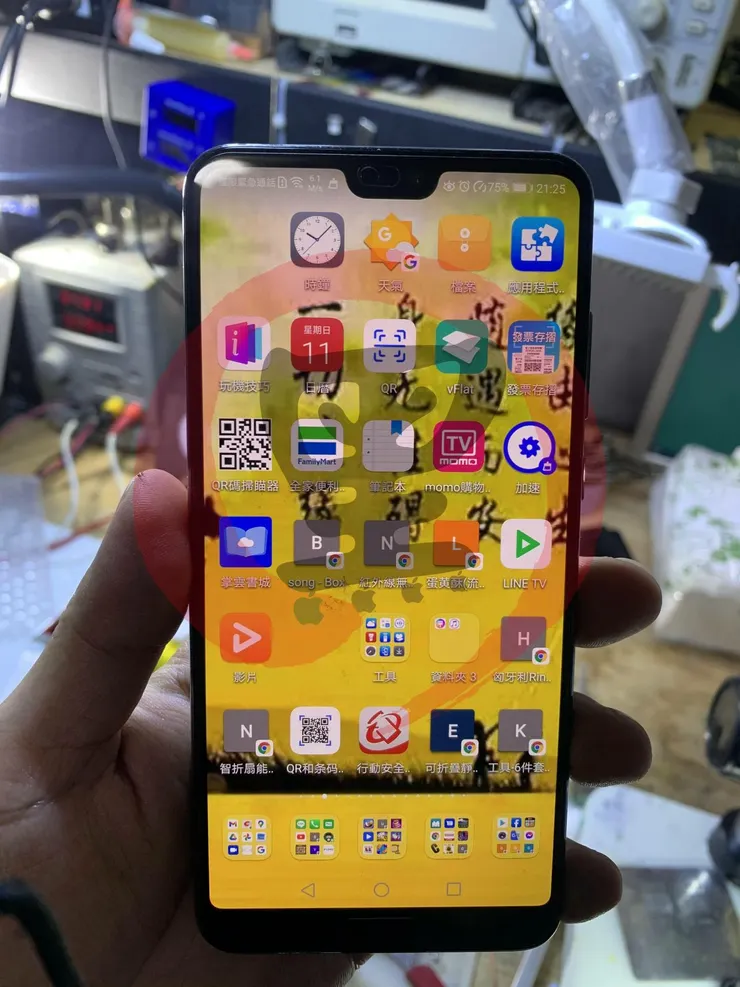

開機，完美修復，一看就會，一做就廢，自己動手，豐衣足食！
