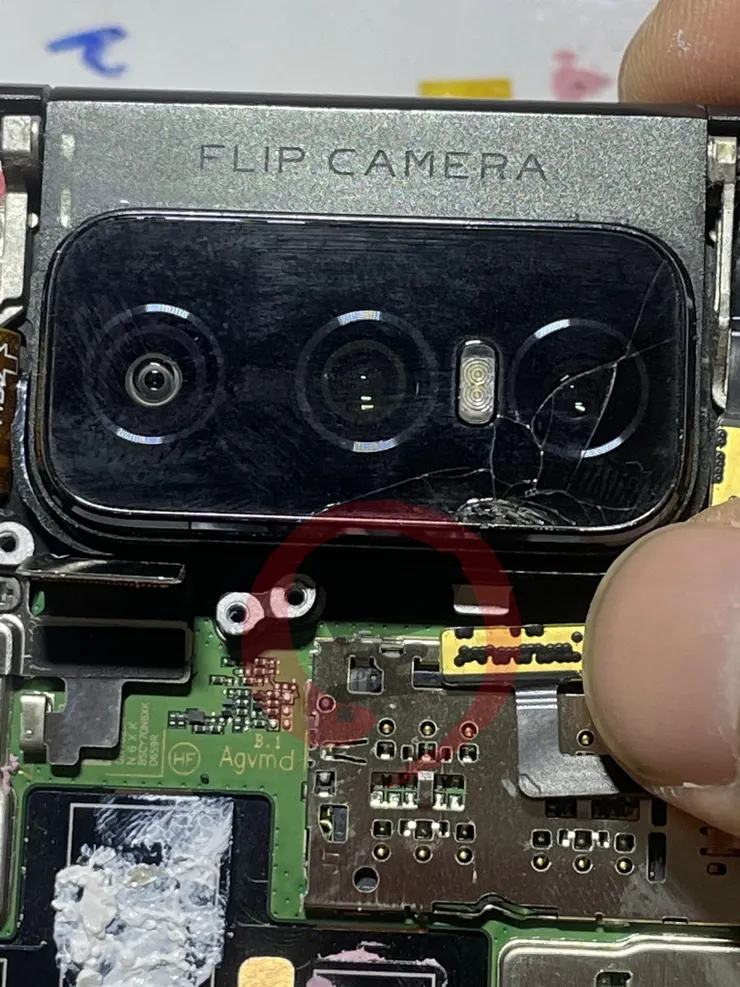

各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 ASUS ZS671KS ，這台總共有四個故障，首先是不開機，其二是螢幕破裂，其三是鏡頭抖動，其四是後鏡頭玻璃裂開，前兩項故障我就不提了，今天這個文案主要針對相機更換的部份，故障如下
針對這個異常部份，選用的維修方式其實有幾種，從價格最貴，到價格最便宜都有（不計工資以成本計算）
（一）更換鏡頭集成化模組零件：就是指將我手上拿的這顆一併全部換掉，裡面有集成了三顆鏡頭、馬達、聽筒，當然還有排線、玻璃也外觀，都是一併更換，價格相對於來說較高
（二）更換模組化鏡頭：就是將內部拆開，將三顆鏡頭一併取下，更換，其它東西都維持原況不動，價格算中庸稍高（此次教案採用方式）
（三）更換獨立鏡頭：將模組化的鏡頭取出後，單獨將一顆鏡頭分離，再補上獨立的 0.6X 鏡即可，價格算中庸偏低
（四）更換音圈馬達：將模組化的鏡頭取出後，再將鏡頭分解開，將音圈馬達更換即可，價格極低
（五）硬改或軟改：將音圈馬達閉鎖，價格極低，雖然不會抖動，但會無法自動對焦

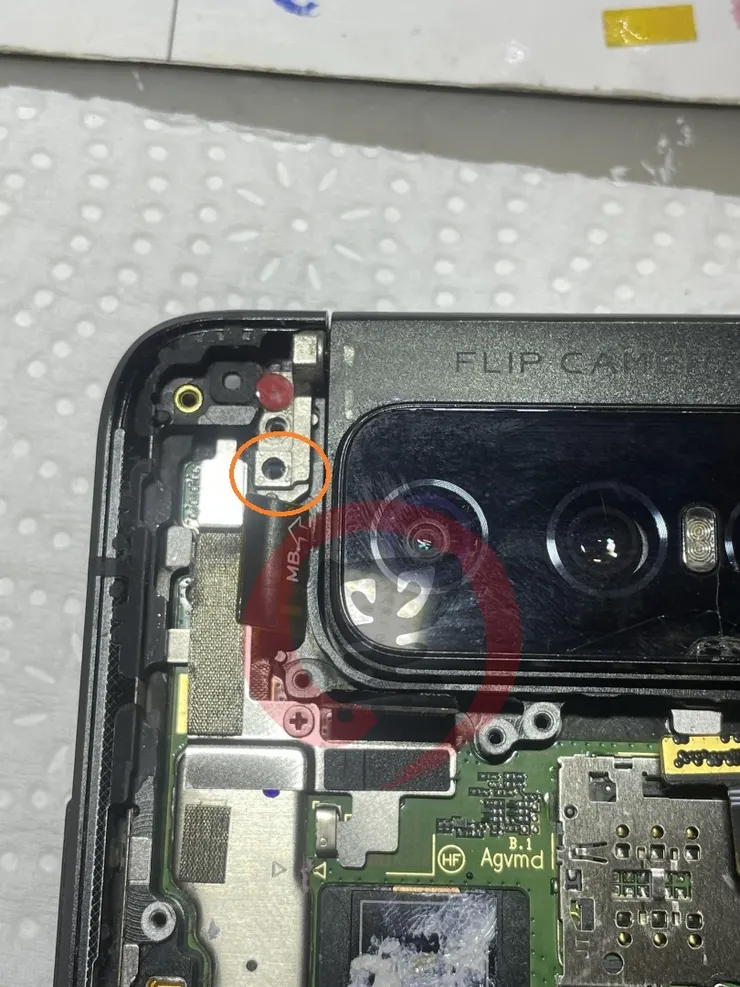

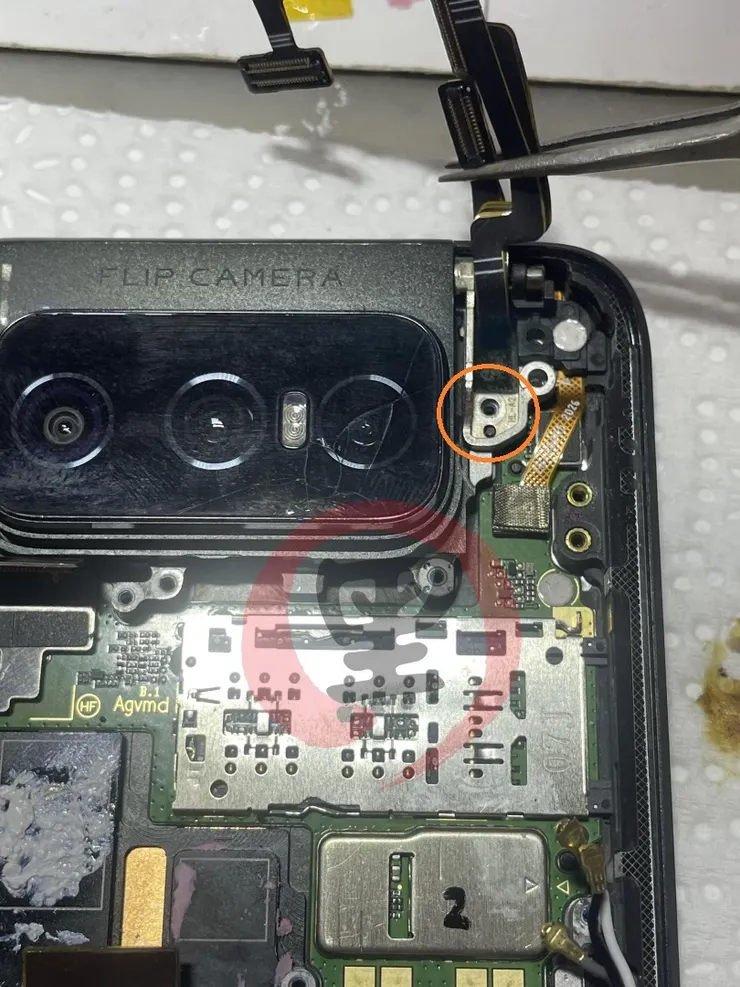

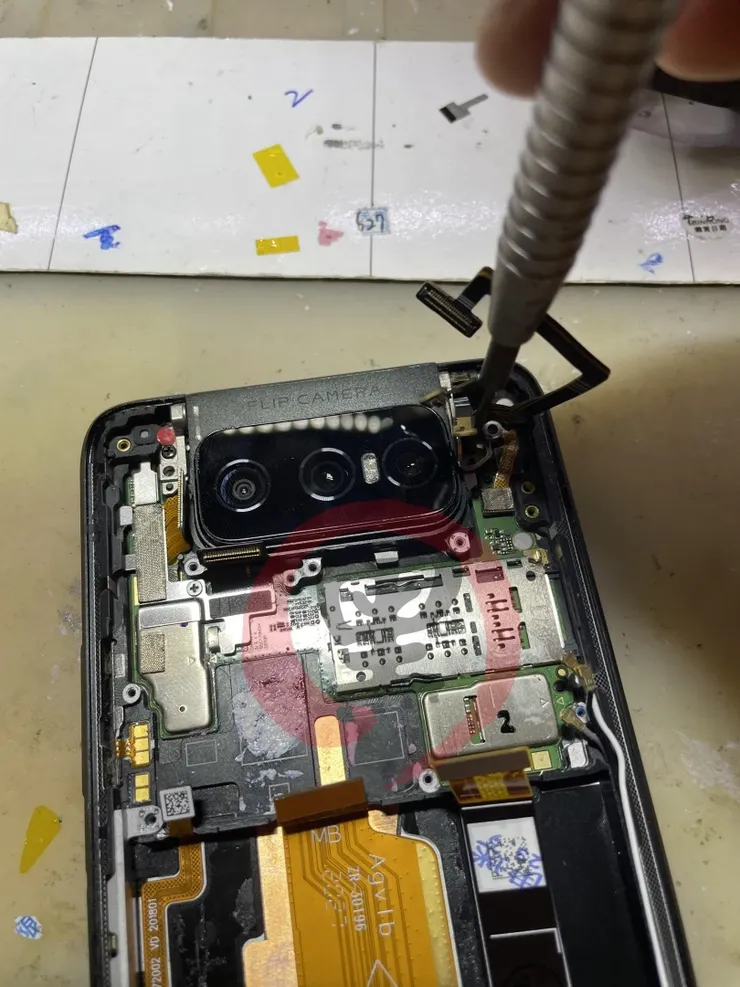

我原本是打算採用方案三，但沒找到單顆鏡頭的供應商，所以就採用方案二了，先將主機板卸下，看下圖標示端位置將螺絲取下

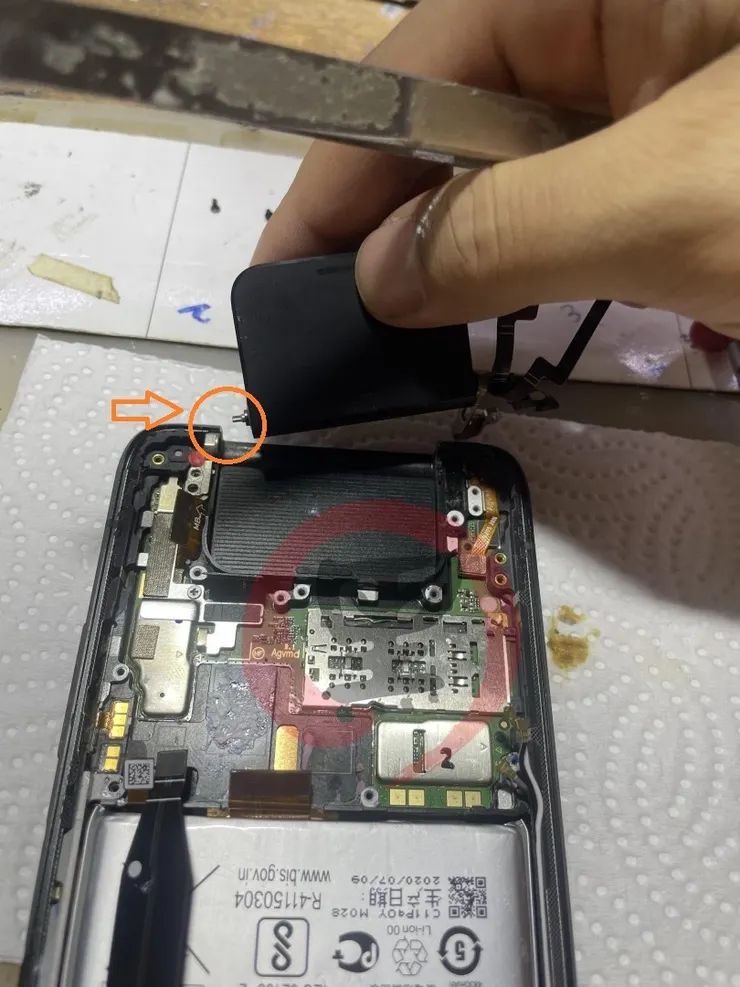

左邊也有一顆，兩側總共兩顆黑色螺絲
接者將右側固定環提起

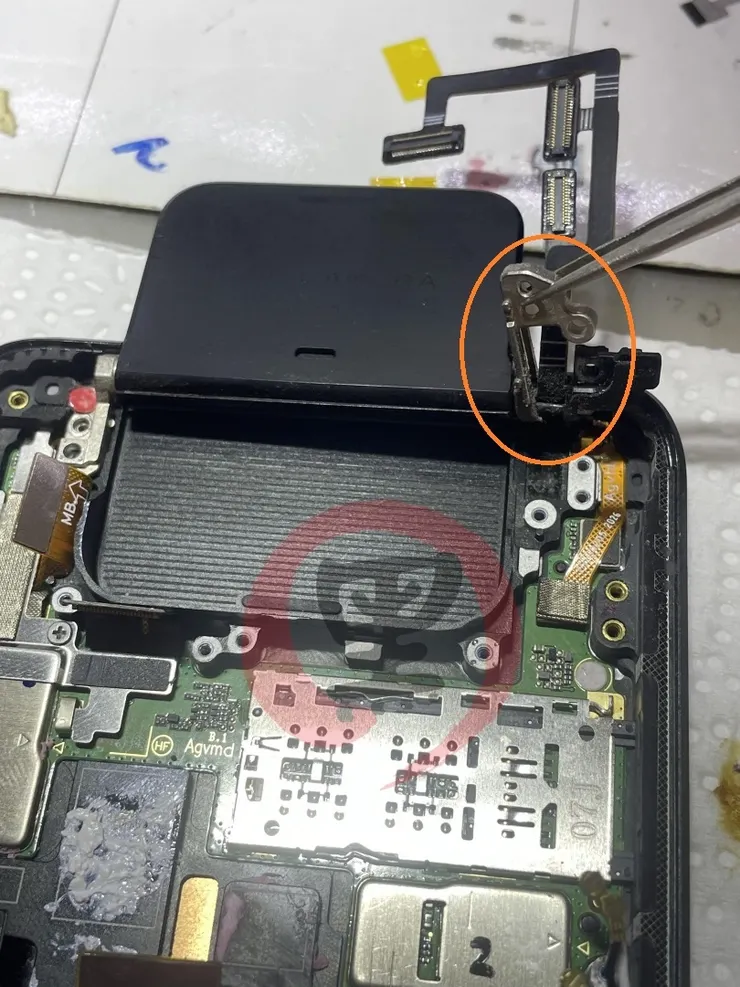

然後將左側的軸承向右抽出（這個回插的方向，需要跟拆卸時的方向一致，怕忘記可以先拍照）
＊其實也可以把整個固定環取下，就不用抽出來，看個人習慣＊

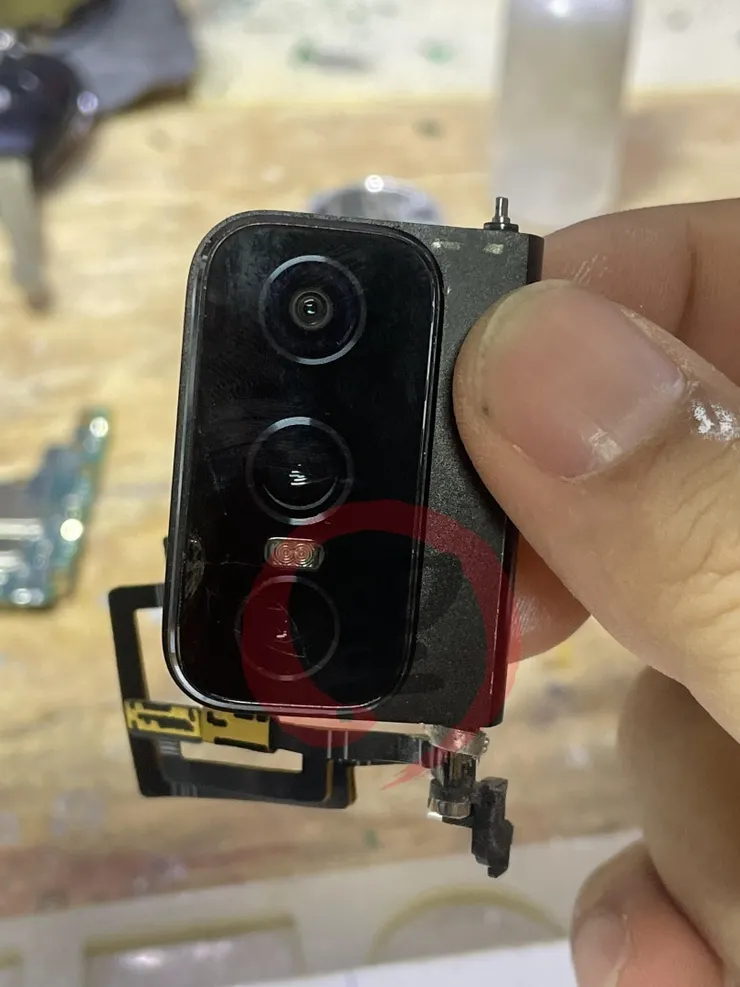

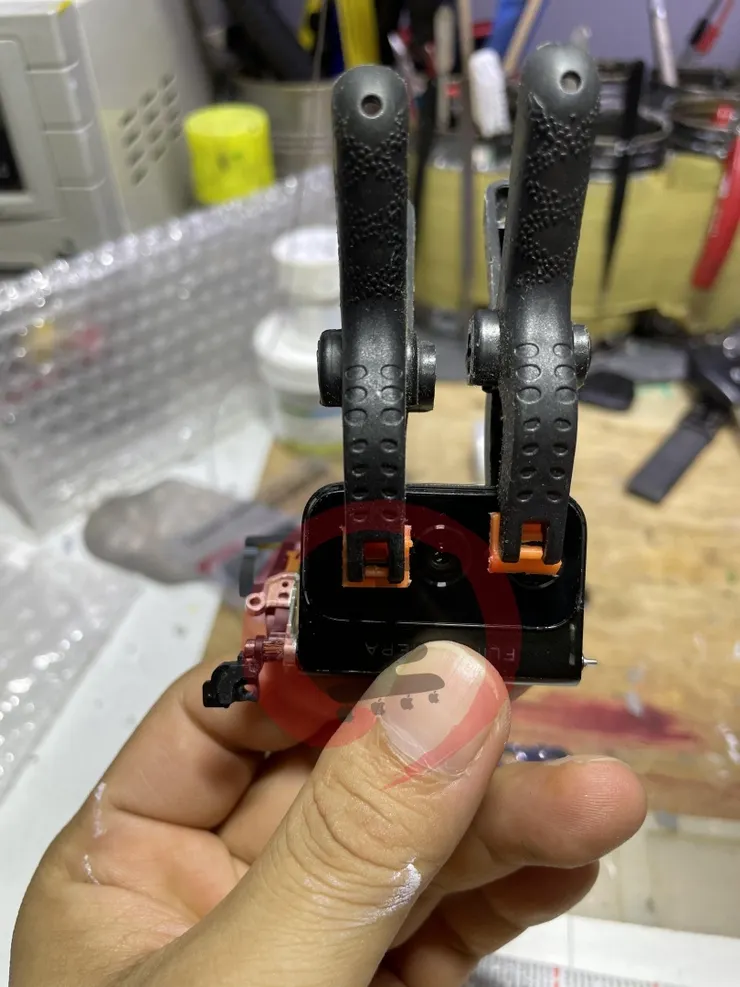

取下後是一整個集成化的模組，如果選方案一，就是把這個整個換掉就行

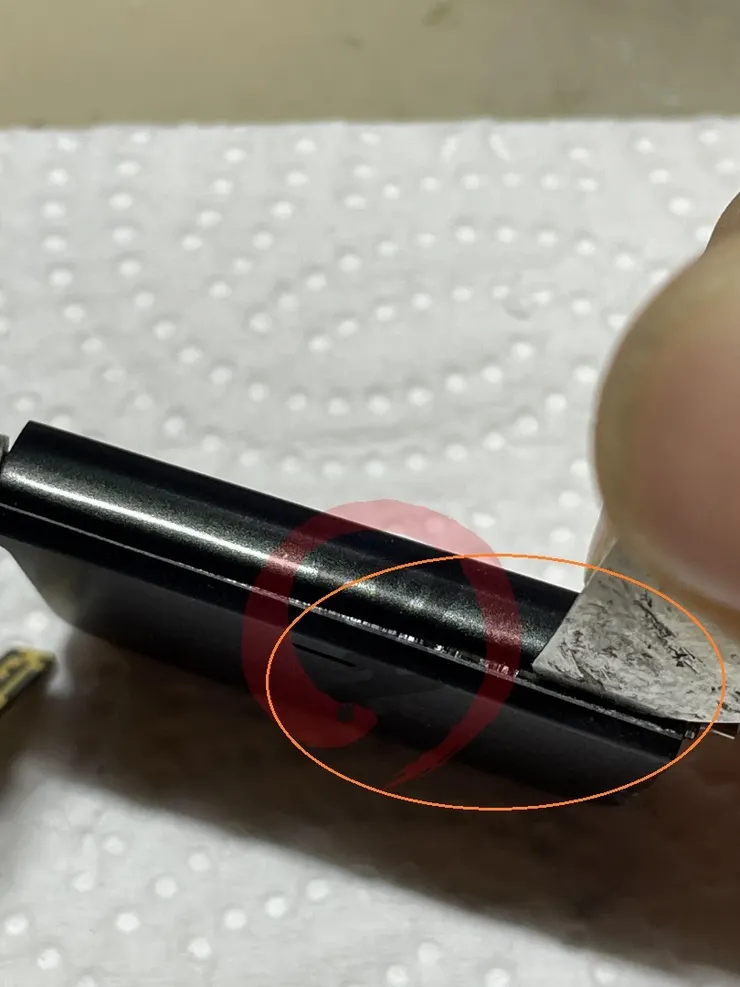

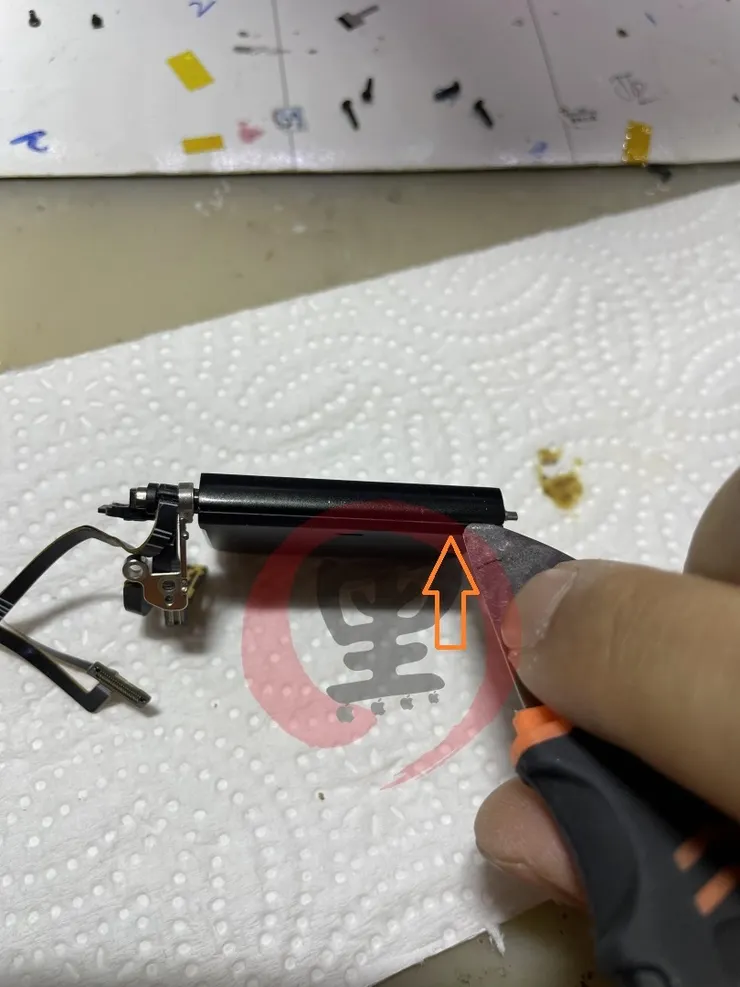

接者拿翹刀從鏡頭外窗玻璃的接縫處插入，延者週邊將膠劃開

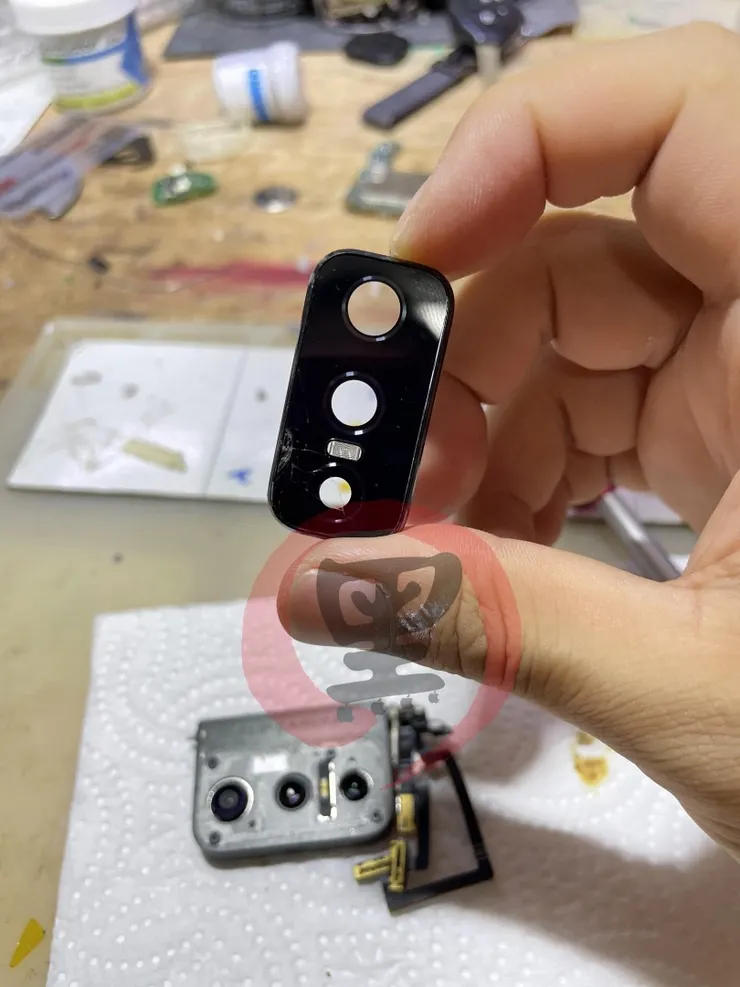

這樣就可以取下了，如果要換鏡頭玻璃的，做到這一步就可以了

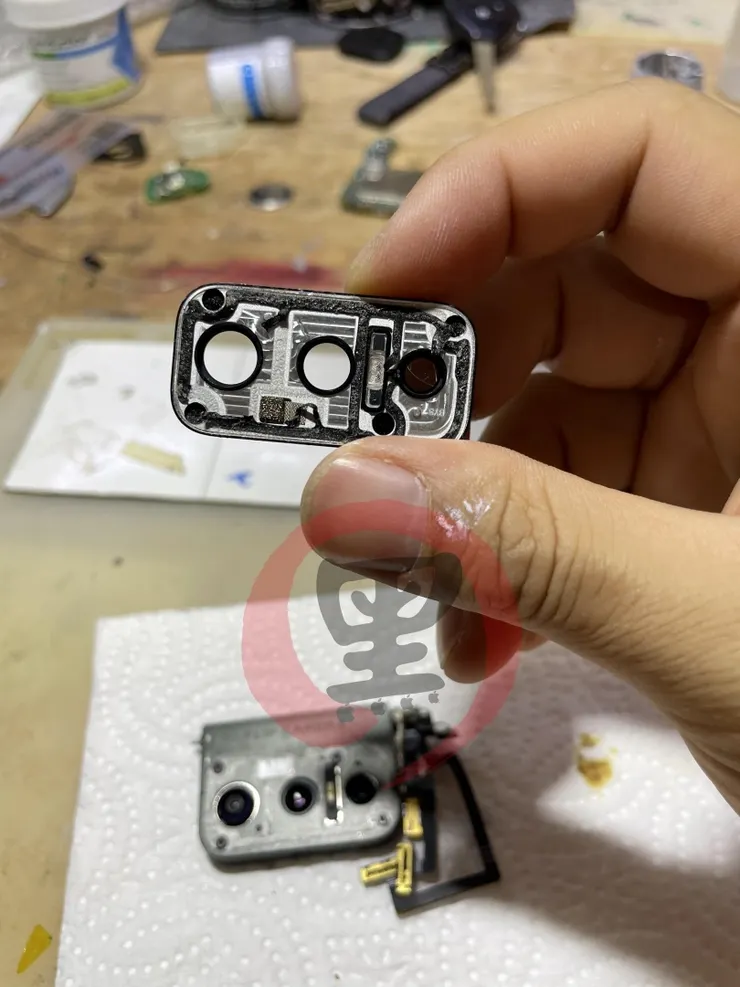

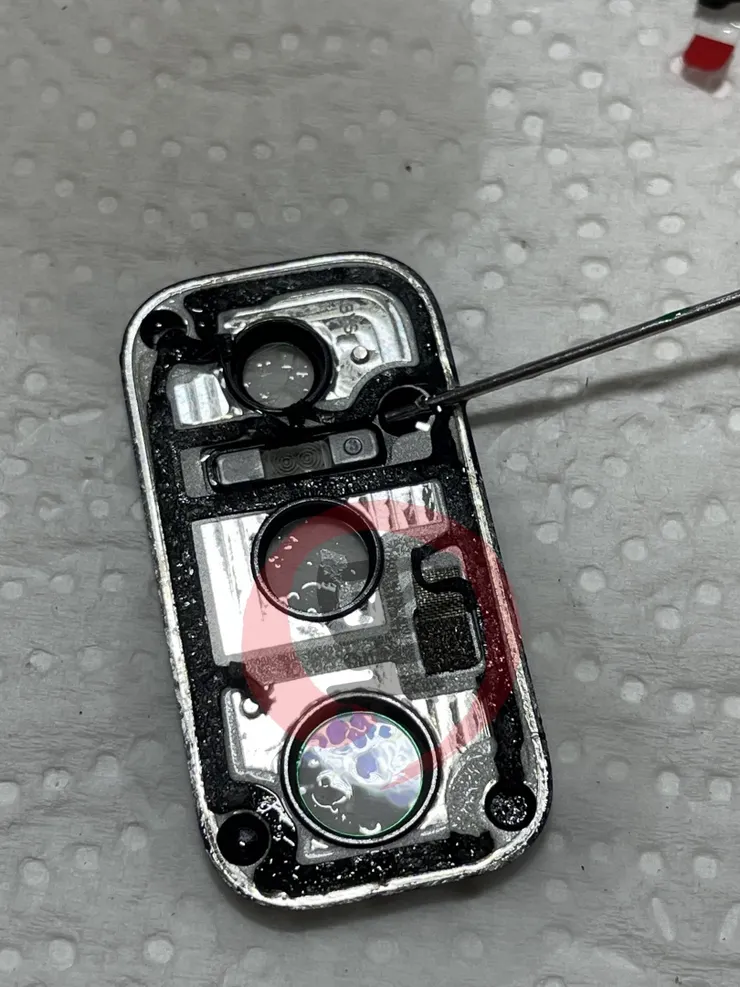

玻璃蓋的背面，也是用固體膠粘的，這裡換玻璃的話，也是有分一體式跟單片玻璃的，成本也不同

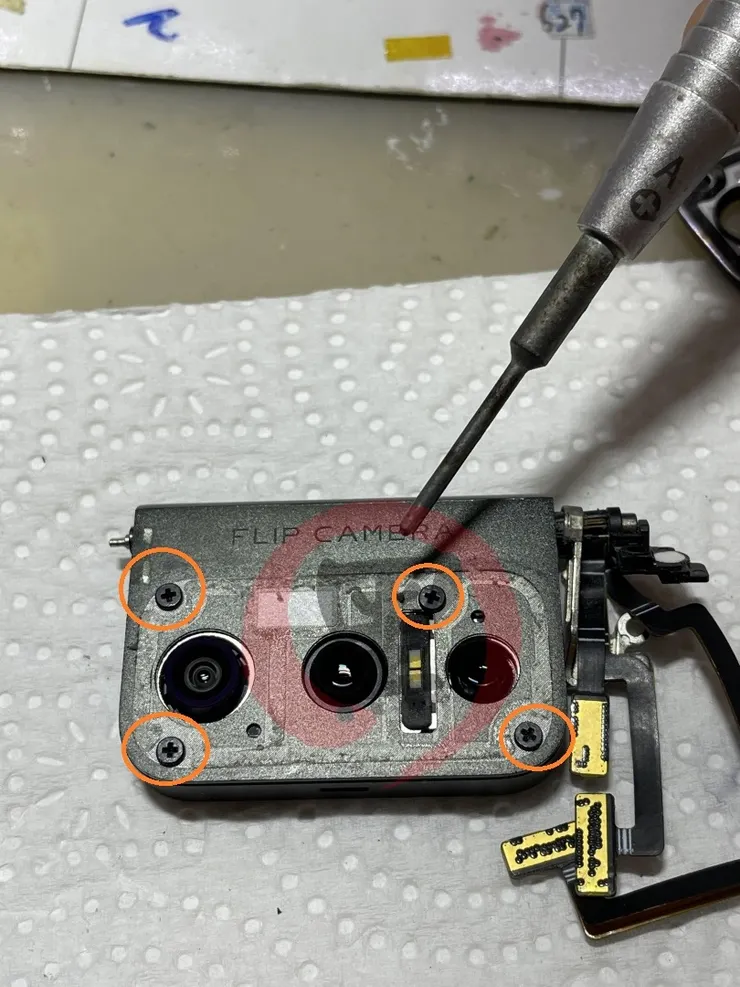

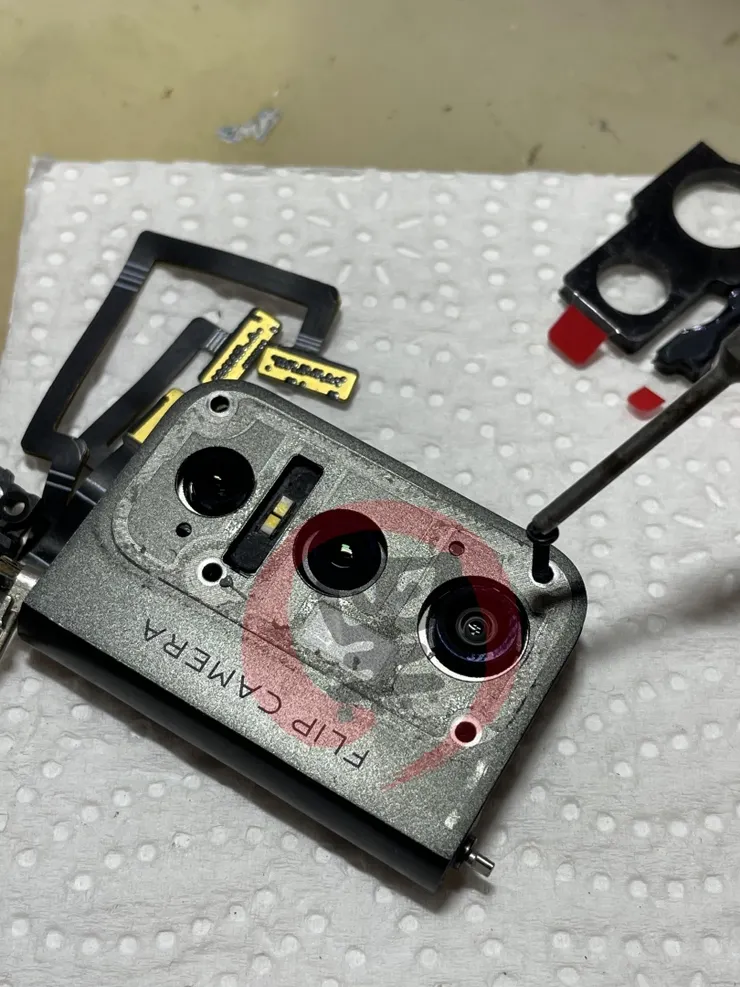

接者將圖中四個螺絲取下，四顆顏色一致，長短一致

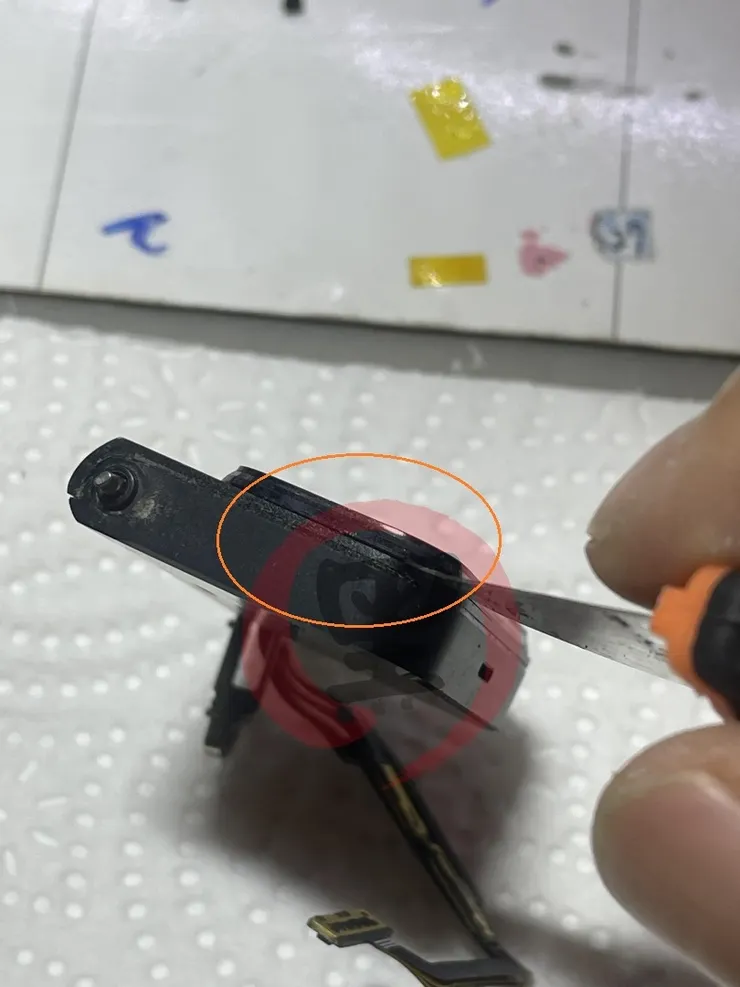

取下螺絲後，再把翹刀插入相機模組的外殼縫隙
放大一點看，可以看到內部也是用膠粘的

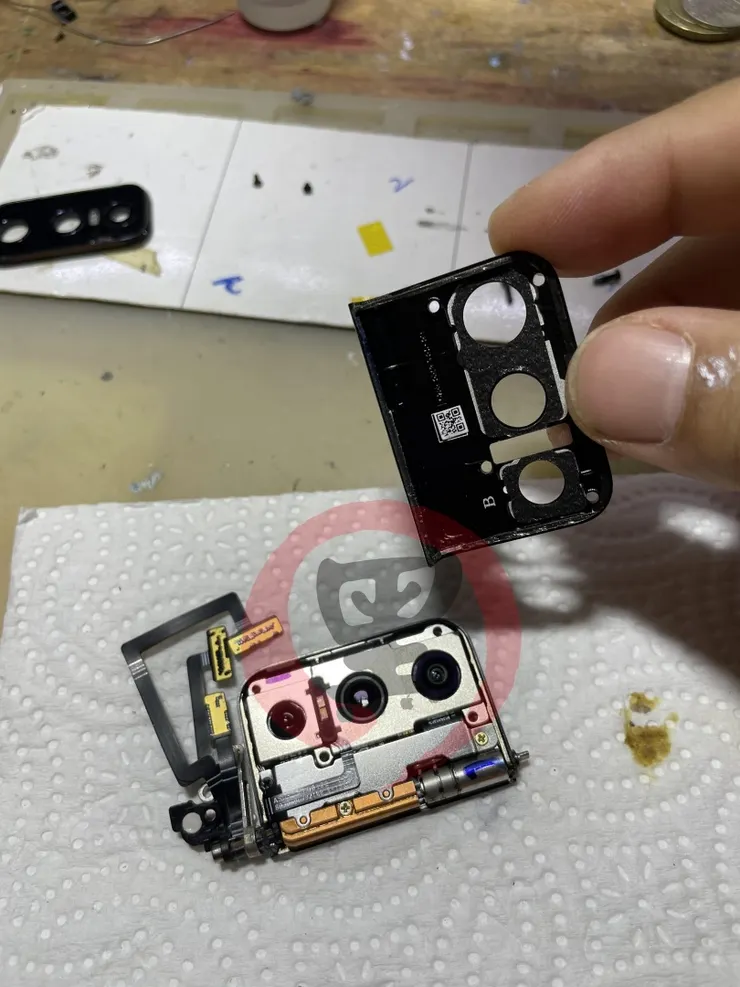

順利的將外蓋取下，就能看到內部的結構了

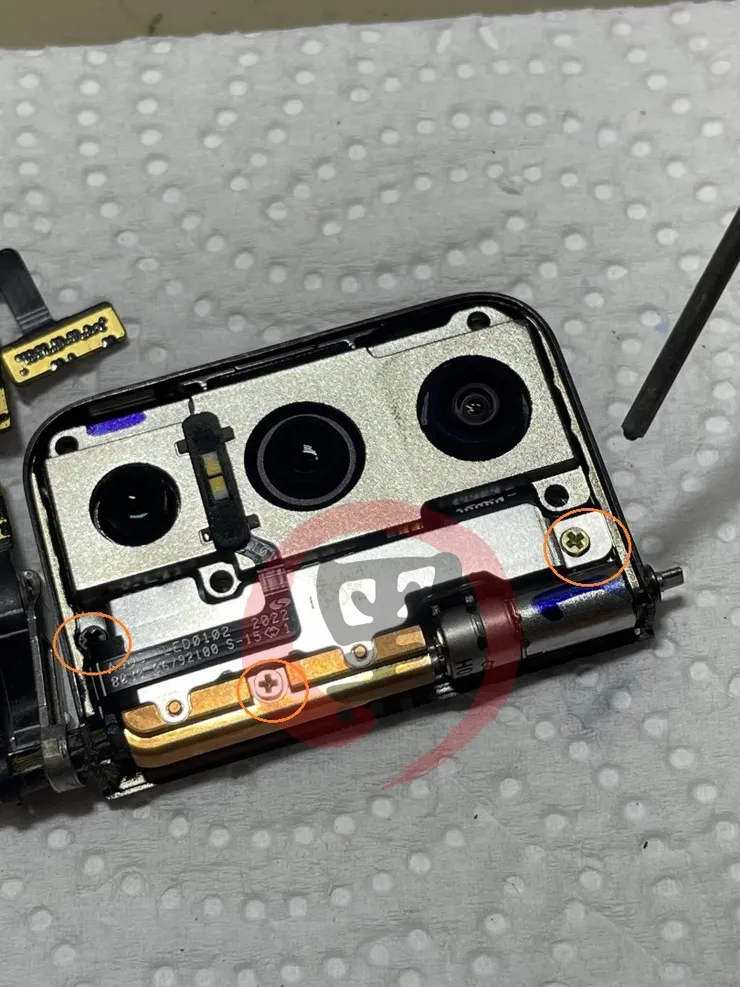

這裡有三顆螺絲，兩顆金色，一顆黑色，都是十字的，螺絲取下後，可以一併將閃光燈底下粘膠去處

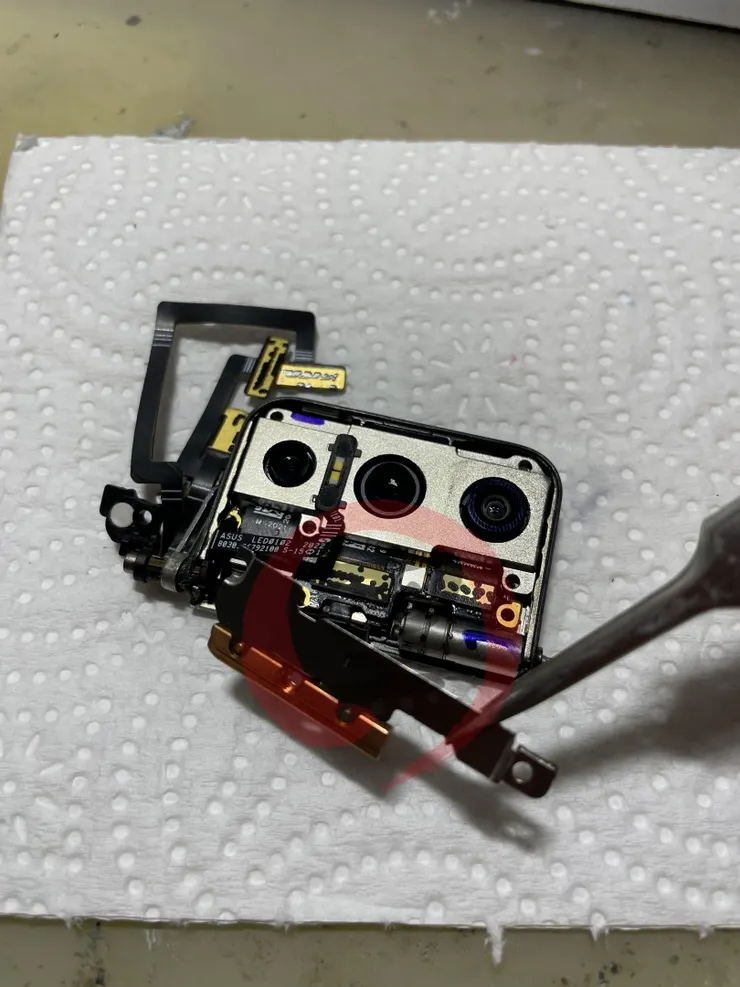

將底下蔽避板取下後，就能見到三顆相機的連接座與馬達跟內部的小型主板等等零件

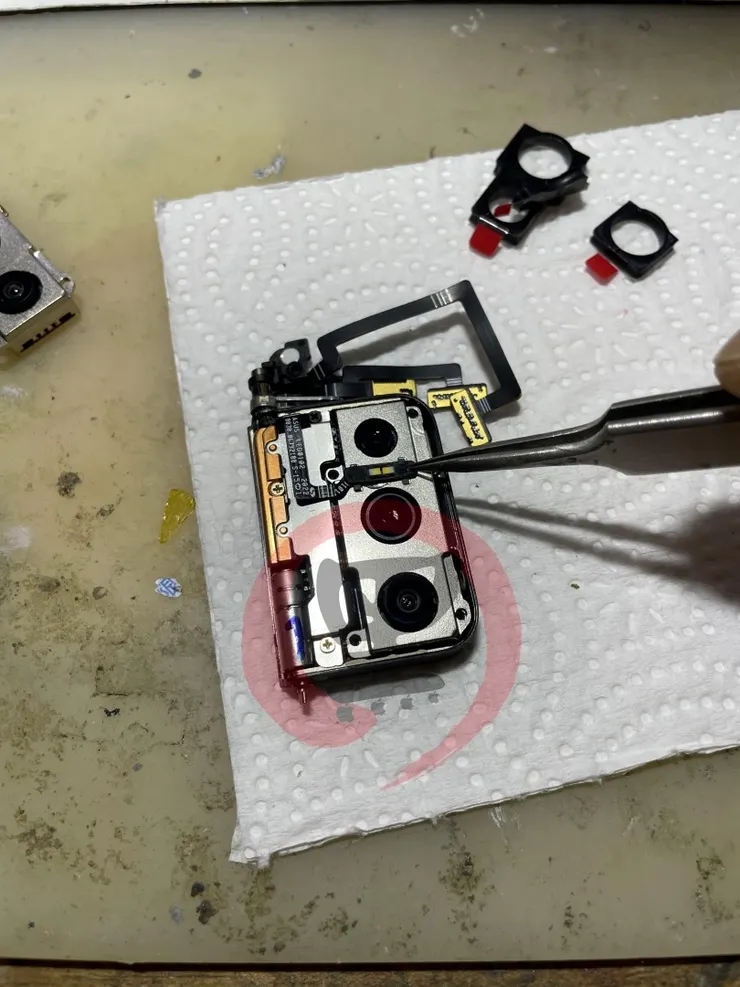

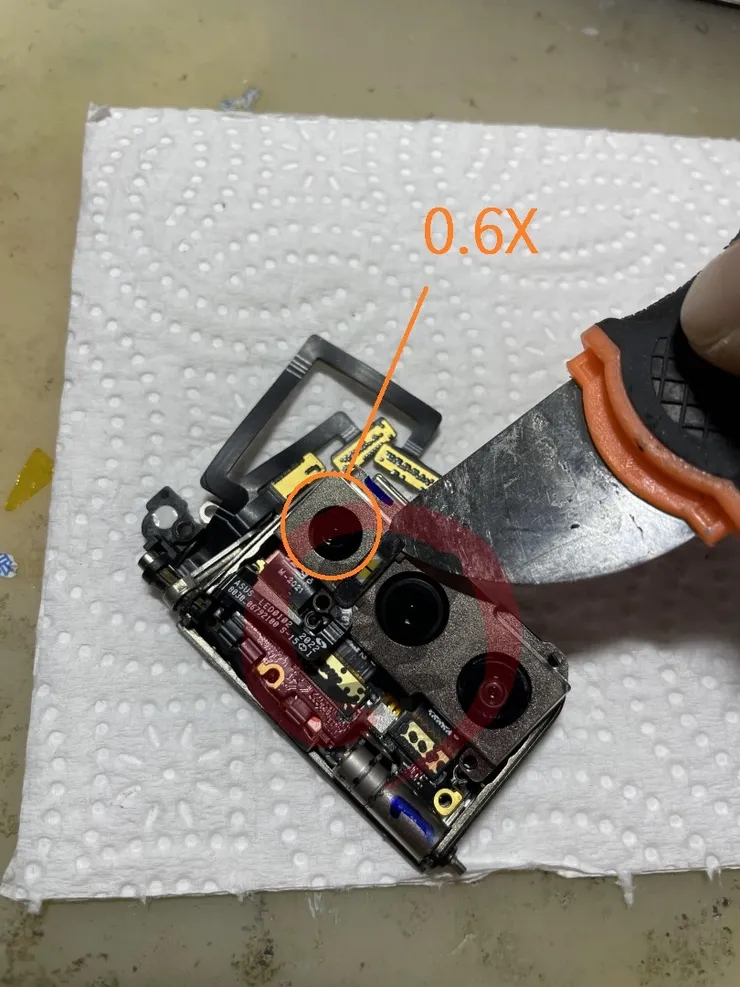

將排線與相機小板斷開連接，並且將相機模組抽出來，最左邊那一顆，就是我們今天的主角了

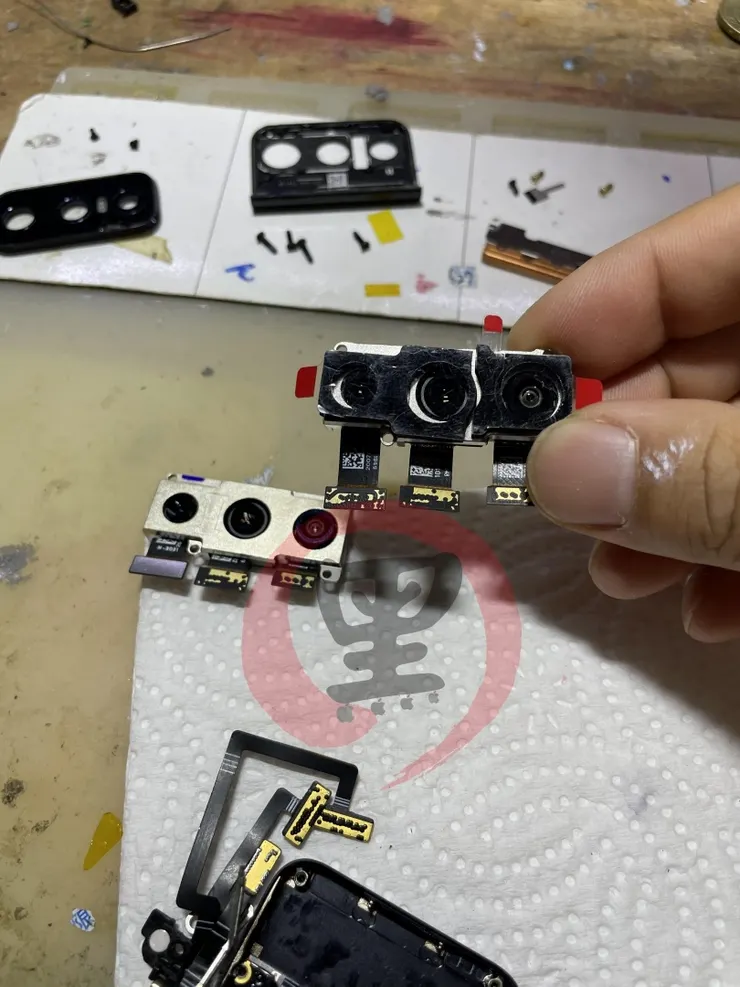

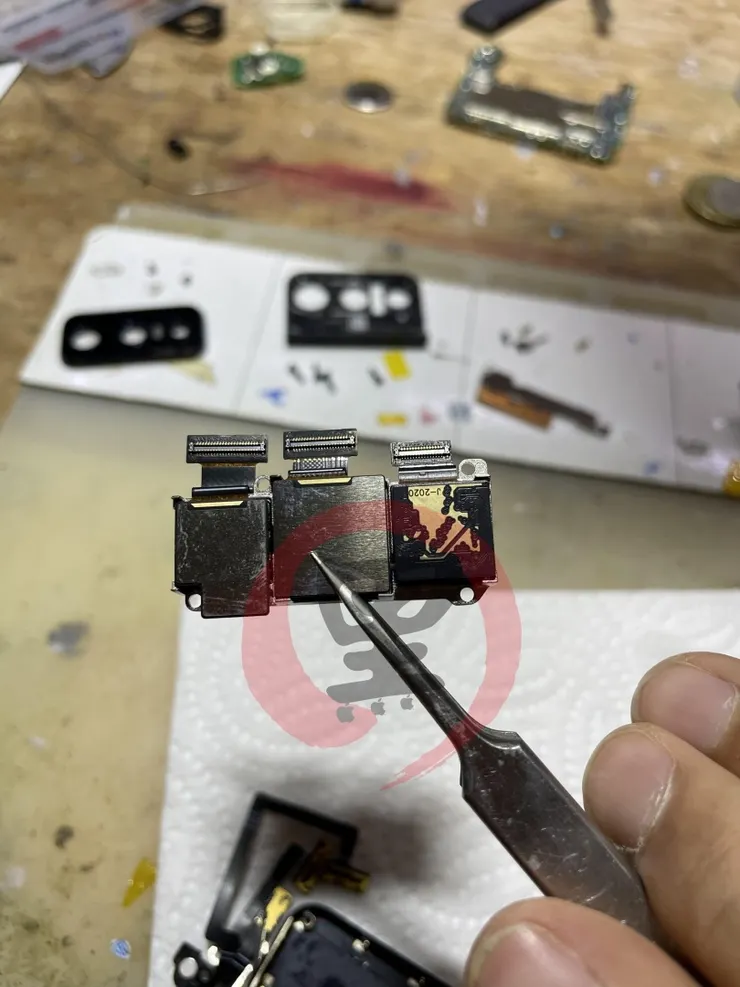

取下來後，這個就是相機模組了，其實..........實際上它是分開的，需要透過一些分離的手法，可以將三顆分開，只是現在被粘在一起而以
正常來說，我如果是 0.6X 我換 0.6X 就可以了，不過我前面說了，我的供應商沒有獨立鏡頭給我，所以我就能叫一組了

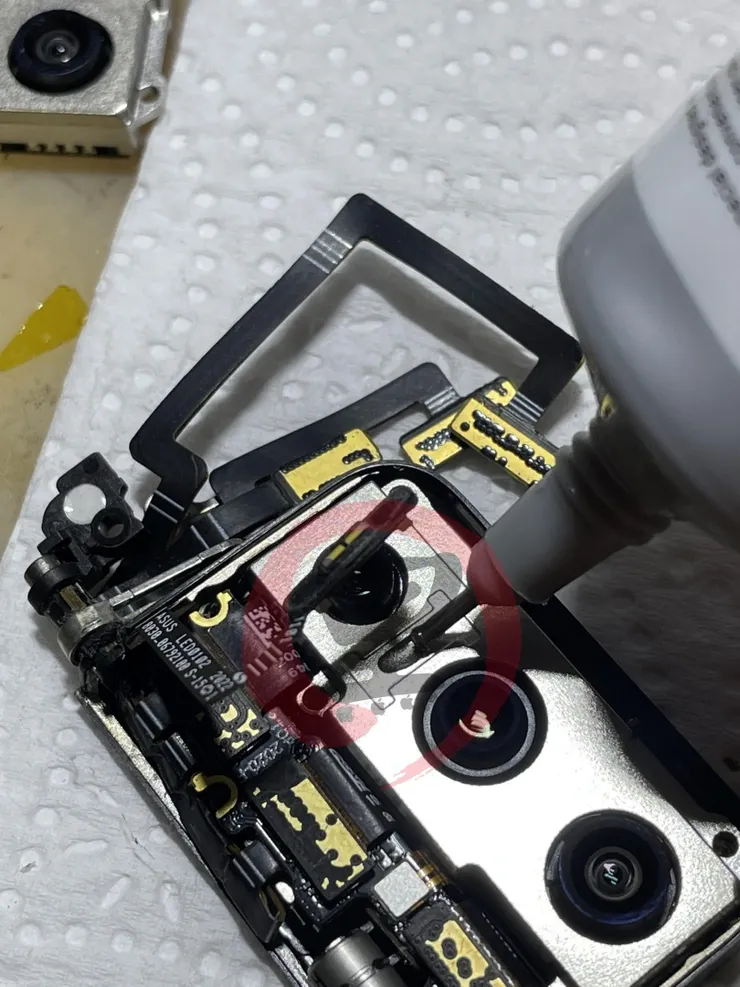

將新的模組重新安裝在相機小板後，在閃光燈的位置，補上一點液態膠
固定閃光燈，後將蔽避板裝上，並且將兩金一黑的螺絲固定好
接者再將外蓋合上，將四顆螺絲固定好

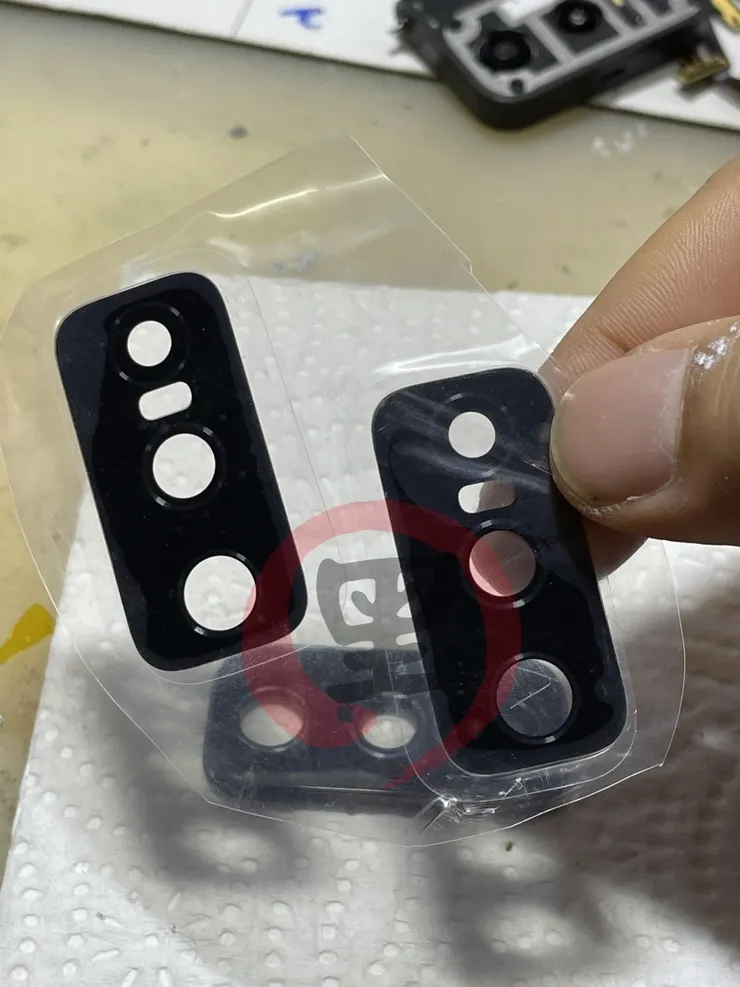

再來就是更換鏡頭外窗玻璃了，我叫的是單片的，不是一體式的，因為我的供應商還是沒有
叫的是單片的，所以我還要在多做一步，將外玻璃分解，可以先從背面灌一點酒精或解膠液

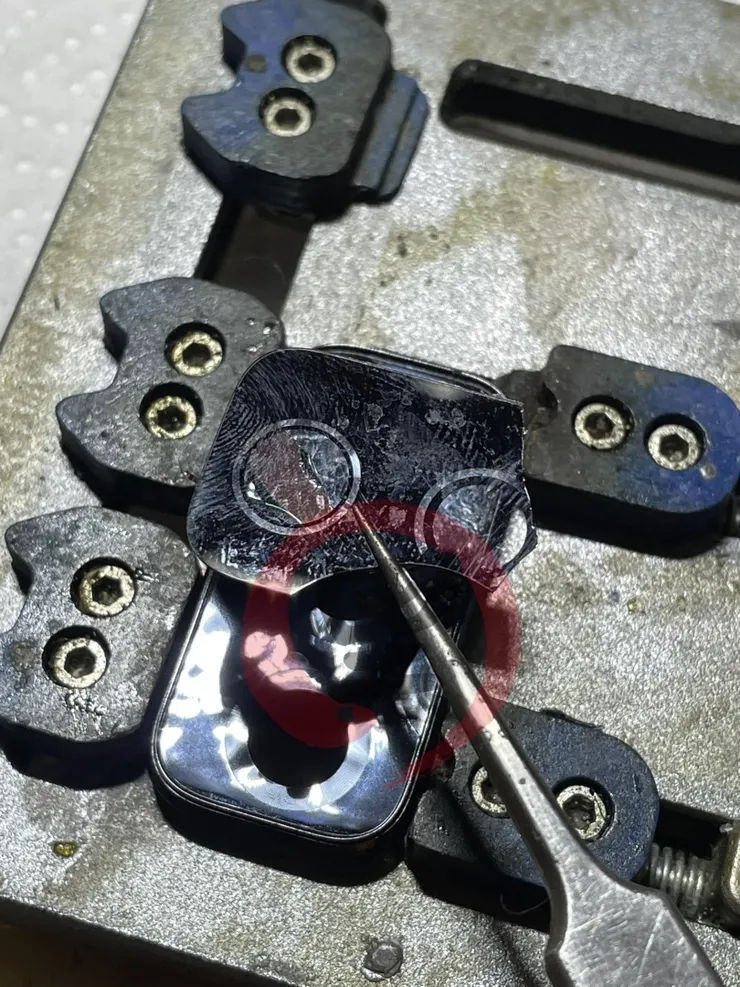

乾了之後用風槍 100 度加熱，慢慢將破裂的玻璃取下即可

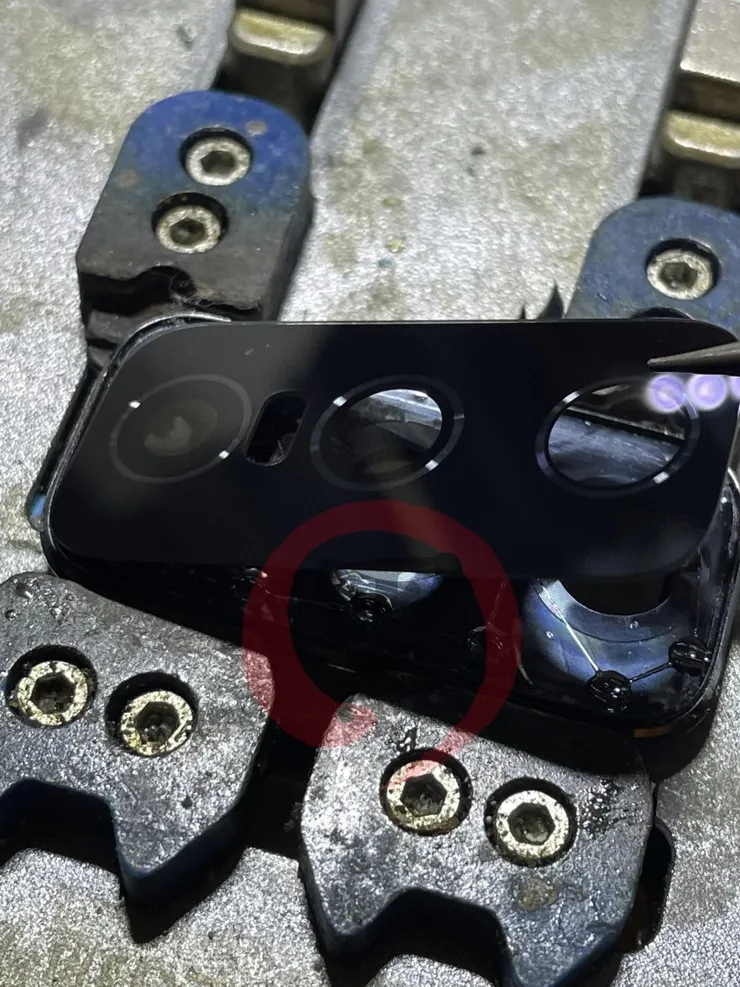

再來就是將單片玻璃取出，並且在下方注射適合的液態膠（不要太多，否則會溢膠到玻璃）

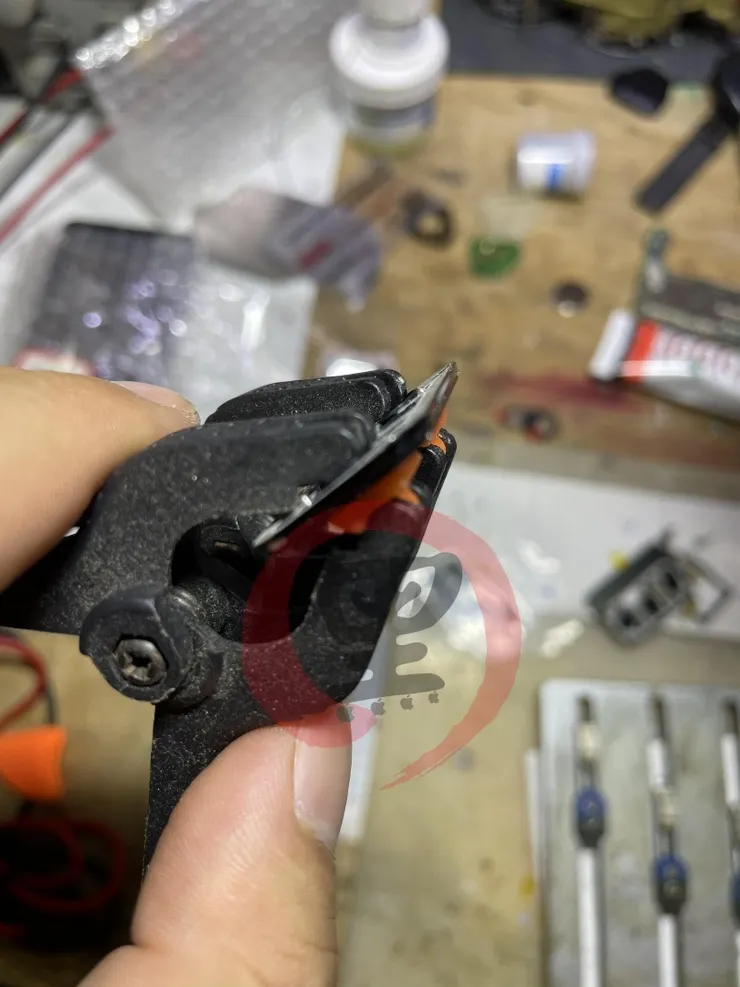

合上後，就先用夾子去風乾凝固
這就是最後一步了，相機處也需要打上適量液態膠
再將兩片全部密合起來後，就去旁邊烘乾
最後就按回樣組裝回去，就算大功告成啦～～～
維修價格上，不同的方式，都有多種不同的維修組合，但也並不是說成本低，維修費可能就很低，上面只算成本的情況下，確實是低，但如果把時間成本算進去，那就不好說！
雖然我更換一個音圈馬達，成本大概只要四十塊，但我要花六十分鐘，但我如果更換的是鏡頭模組，成本要二百塊，得花上二十分鐘，如果我選擇最高成本的集成模組更換，全新原廠沒翻新過的，要近二千，翻新的也要一千多，大概只要五分鐘就可以完工！
