金屬射出成形技術(MIM)介紹-把金屬當塑膠射出去

更新於 發佈於 閱讀時間約 1 分鐘
金屬射出成型(Metal Injection Molding,MIM)或稱「粉末射出成型」(Powder Injection Molding)、「陶瓷射出成型」(Ceramic Injection Molding),乃結合塑膠射出成型、高分子聚合物化學、粉末冶金技術及金屬材料科學的革命性技術,由美國加州ParmaTech公司於1973年發表。
其技術利用超微金屬粉末與結合劑,經過混合、混煉、加熱及造粒等工程製成射出成型原料,具流動性,透過高精密特製模具(射出機)成型為生胚,再經脫臘脂、燒結等程序,或自動化快速製造高密度、高精度且形狀複雜的金屬零件,具減少傳統金屬加工的程序與成本之優點。最後依照產品功能及規格需求,必要時進行第2加工,例如熱處理、表面處理等。
傳統粉末成形主要為冷壓、均壓成型。MIM則以類似塑膠射出方式成形,粉體粒度使用比傳統粉末冶金更細,燒結後的密度與強度皆比傳統粉末冶金更高。
MIM主要製程 :
1. 混煉與造粒:均勻混合金屬粉體與結合劑,造出射出機用之粒狀原料。
2. 射出成形:與開發之成品模具於射出機中成形。
3. 脫臘脂與燒結:先於溶劑或脫脂爐中除去結合劑,再以高溫燒結成形。
4. 後處理:包含熱處理,拋光,2次加工等。
產品特性 :
 如用於智慧型手機掛孔,零件比1顆芝麻略大,卻能承受15公斤重拉力。
 精度可達0.01mm,相當於頭髮直徑10分之1。
 可應用於各式特殊合金上,捏塑自由度高。
風靡過一陣子的技術

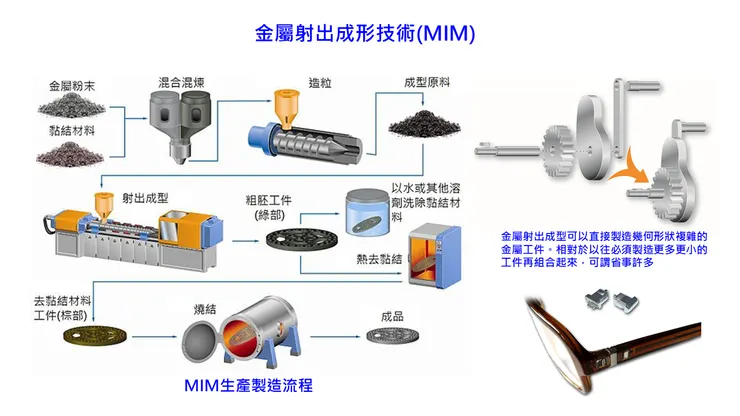

MIM金屬射出成形生產流程
