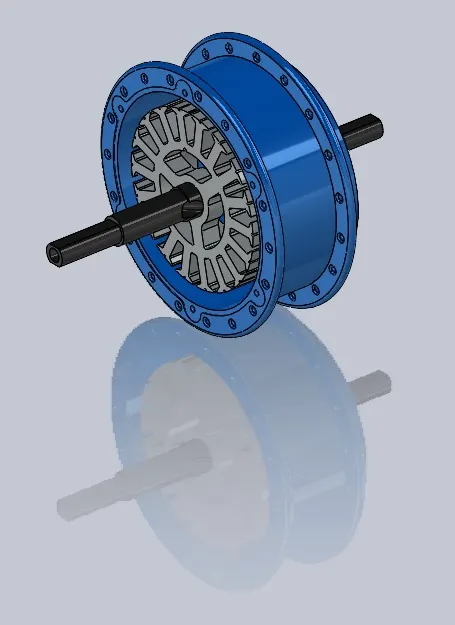

最近因要跑些熱及流體模擬,測試了一下Solidworks的效果。分別使用了ThinkPad的X240、T420S及P51,三台筆電進行測試。實測結果為X240無法執行;T420S及P51皆可執行模擬運算。但在開圖時,發現了有趣的差異,在P51上的圖型顯示特別亮眼,而且底部還有個鏡像投影,十分引人注目;其中最主要的原因就是P51具備NVIDIA Quadro M1200的獨立顯示卡,而Quadro就是定位於專業繪圖工作站,會有這樣的效果不算意外。
X240僅具備Intel® HD Graphics 4400的內顯,無特殊渲染可理解;但T420S可是具有NVIDIA NVS 4200M獨立顯示卡,NVS為專業級商用圖形處理器,2010年12月1日以後,Quadro NVS系列獨立成為NVS系列(以上說明可參考維基百科

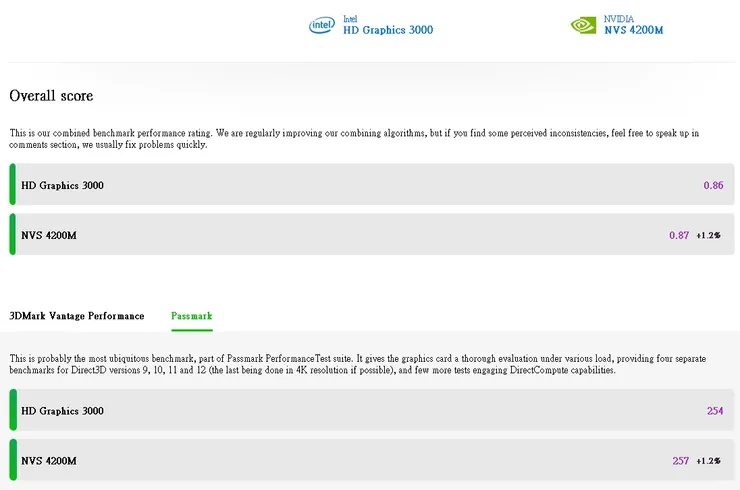

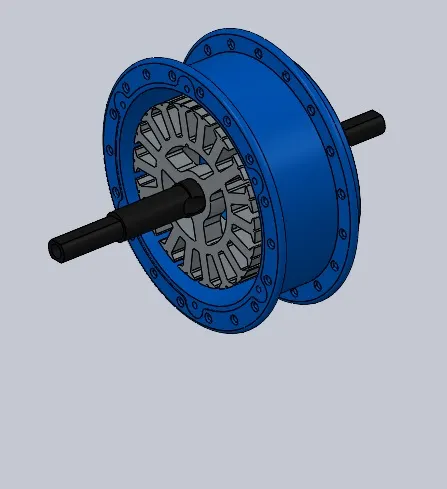

NVIDIA Quadro )。雖然在T420S中,內建顯示卡Intel HD Graphics 3000與獨立顯示卡NVIDIA NVS 4200M其效能差異並不大,但理應與P51有相同的渲染效果才對,畢竟NVS仍屬Quadro底下的系列產品。
但至Solidworks網路查詢
顯示卡支援型號時,發現確實沒有NVS系列的顯示卡;代表NVS並不被Solidworks認同為專業繪圖卡,無法支援開啟RealView,也就是俗稱的小金球功能,產生渲染及倒影效果。

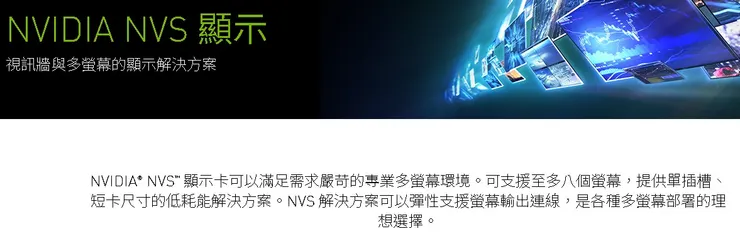

因此再次到NVIDIA的網站查詢
NVS顯示卡的定位,其文字描述如下:
NVIDIA® NVS™ 顯示卡可以滿足需求嚴苛的專業多螢幕環境。可支援至多八個螢幕,提供單插槽、短卡尺寸的低耗能解決方案。NVS 解決方案可以彈性支援螢幕輸出連線,是各種多螢幕部署的理想選擇。
顯然NVS的設計目標,並非是應用於專業繪圖中,而且為了多螢幕顯示。
重點整理:
NVS非繪圖顯示卡
