2022_免費的DWG檢視軟體推薦

閱讀時間約 2 分鐘
筆者因工作的關係,會使用AutoCAD,但由於公司內也僅有兩人負責繪圖,因此版權數量也不多,而其他人員也僅是看圖或是量尺寸。有鑑於此花了點時間,尋找免費的DWG檢視軟體,最終推薦清單如下:
試用一段時間後,筆者認為,這是最值得深入學習的免費2D繪圖工具軟體。具有容量小(105MB)、介面簡單且支援繁中、教學資源豐富且不需要擔心未來會變付費版本的壓力。QCAD就是因為免費版本只能開啟DXF的檔案,需升級至付費版本才能開起DWG檔案,而被筆者放棄。
LibreCAD唯一可惜的是繪圖字型不支援中文,AutoCAD圖檔中的中文字,若是用字型產生的話,在LibreCAD中會變亂碼;但在英文字型的支援上到是沒有問題。筆者曾經試著匯入中問字型到資料庫中,但未成功,十分可惜。若發展到能支援中文字型的話,應會建議公司都改採此套軟體進行2D繪圖。

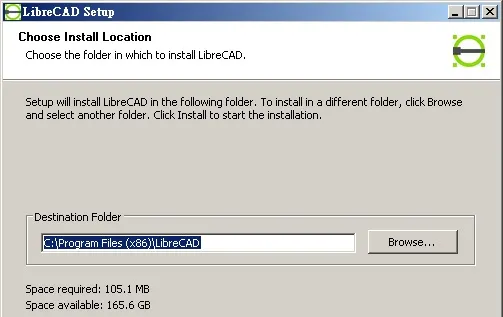

安裝容量小

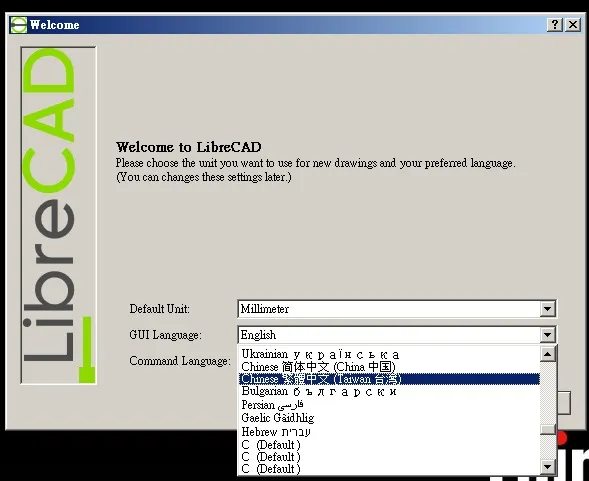

支援繁中介面

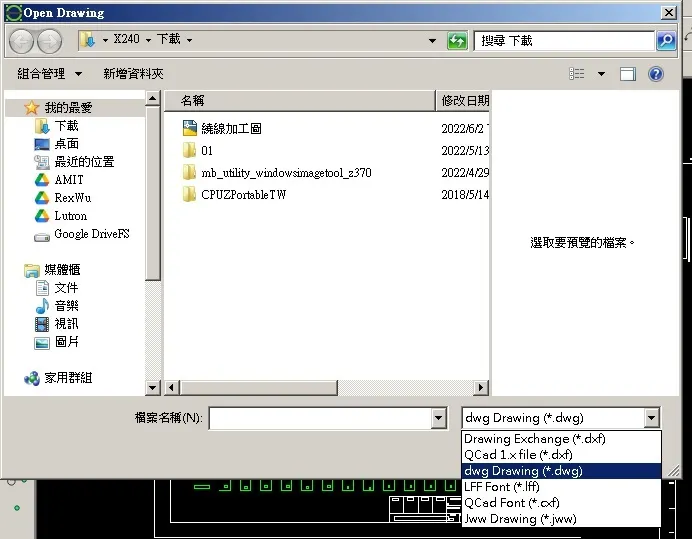

可支援的檔案格式

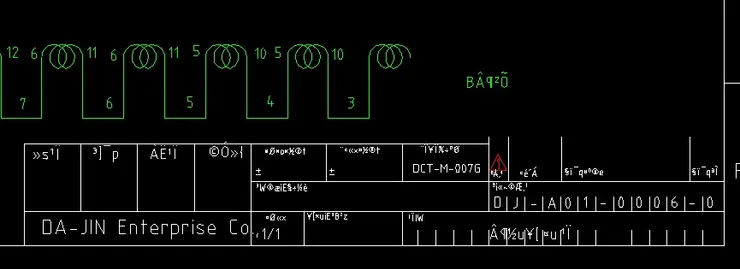

中文字型不支援
由於試了很多免費的繪圖軟體後,發現或多或少有些問題,因此不得不回到AutoCAD中尋找。事實上AutoCAD也知道很多使用者只需要看圖,而非完整的繪圖功能,也早就有提供純檢視的版本;只是筆者會懷疑,是否某一天後,會從免費改為收費,畢竟AutoCAD是一家商業公司,而將DWG TrueView做為最後的選擇。
DWG TrueView做為AutoCAD的檢視版本,但其安裝所需的空間達到1.38GB,也非是一款輕量級軟體。此外,AutoCAD因年年更新,且針對OS有優化的調整,因此2020年算是支援WINDOWS 7的最後一個版本。但AutoCAD仍有提供往年的版本,讓使用者選擇。

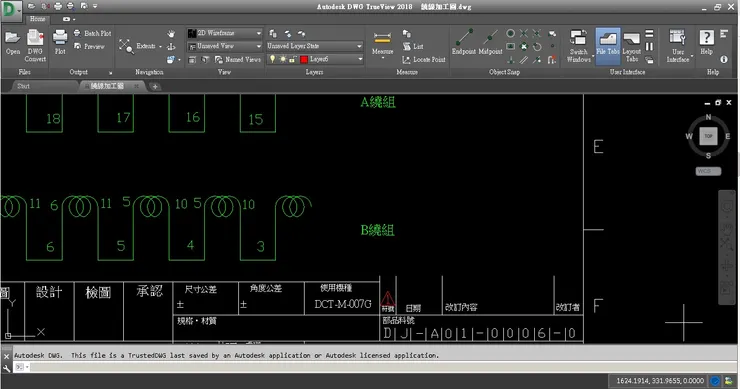

中文字型顯示
在操作的過程當中,讓筆者有種回到學校時期,學習AutoCAD R12的感受。主要是DWG TrueView對尺寸進行量測時,採用了傳統的表示法,將值顯示於指令列中,而非直接顯示於圖面上;這在使用時需特別注意。

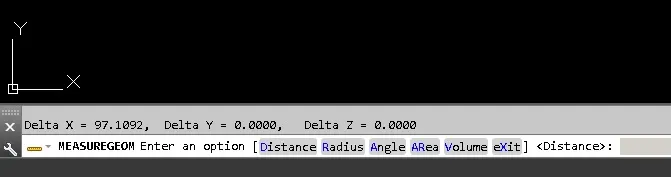

量測顯示於指令列
量測顯示於指令列
重點整理:
無中文字需求,建議採用LibreCAD。
有中文字需求,建議採用DWG TrueView。

新手想用免費軟體進行2D繪圖,建議採用LibreCAD。
