IPxx 防水防塵設計基本介紹
閱讀時間約 2 分鐘
** 3C機構設計爸版權所有 **
下雨天，對於產品設計，就想到了防水、防塵和防爆。今天先簡單介紹一下防水防塵好了，至於較高規格的防爆，就找時間引領工程師們快速進入那個領域。

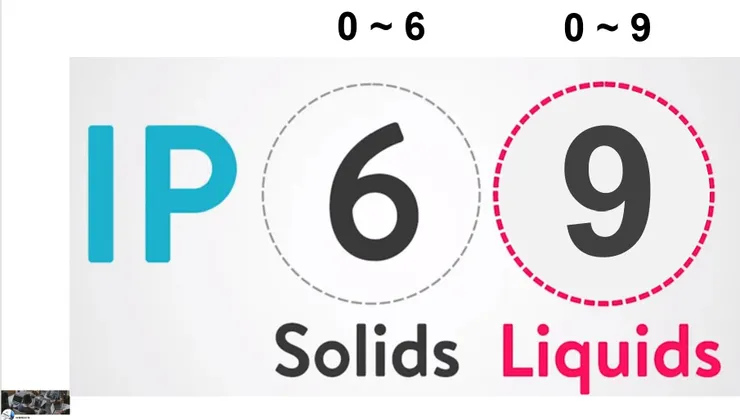

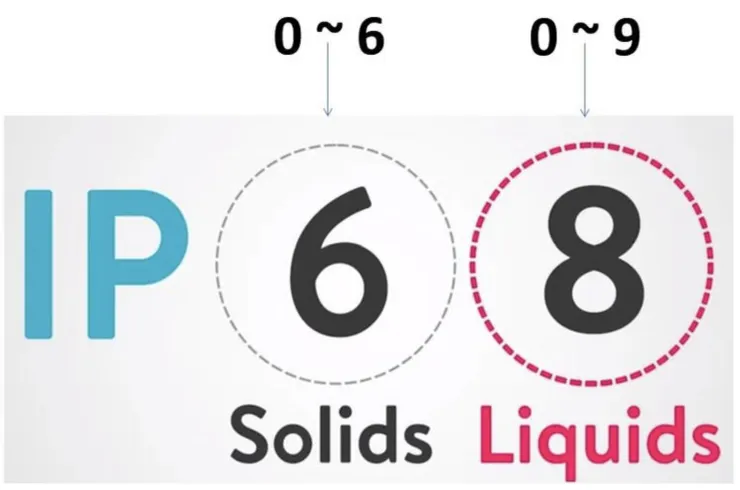

防水防塵，在業界的簡稱就叫做IPxx。如同下圖所指引的，左邊的x代表粉塵的規格要求，右邊的x代表防水的規格要求。左邊的x代表粉塵的規格要求從0到6，代表著不同粉塵顆粒的大小，以及測試方法。右邊的x代表噴水測試的規格要求從0到9，代表著不同的水量，壓力及水量，以及測試方法。數字越大的越嚴苛，0則代表不具該項的規格要求。
例如IP69K：能夠承受EN 60529和DIN 40050-9中定義的熱蒸氣沖刷測試。這能夠提供水壓在100 bar(1450 psi)，溫度80度C的防護。壓力直接應用在感測器上，以30度的角度遞進（0，30，60和90度），在每個角度持續30秒，共120秒（2分鐘），能夠防止水的進入。Youtube也有很多的影片可以讓學員(工程師)了解水柱的大小，方向以及壓力。忙塵測試(Dust lint test)是在實驗室完成。tier 1 ODM客戶對於測試都有明確的定義，但主軸的規格是以公規為主。
業界中還有一項關於水的測試是"倒水測試 big gulp test"，測試方法是以一公升的水置於開機系統的上方往下倒水，水可以流入系統內，但是系統電器功能不可以損壞，所以，big gulp test 的設計可以傾向導引水流，設計排水孔的方向來解決進水的問題。
那針對IPxx的設計要從哪裡著手呢 ?那要看該產品的防水防塵要求的規格到哪個等級，先了解每個等級的測試方法之後，就不難做出相對應的設計，有阻擋的方式，也有橡膠圈 (O-ring 或點膠機點膠)的方式阻擋水源進入系統。至於比較低要求的防水防塵設計，對策雷同於 big gulp test，引導、排水的方式來達到規格的要求。對策方法很多，只要多看資料，多設計，加上3C 機構設計爸的帶領，你(妳)的成長期將會縮短非常多。
