在這18周的自主學習計畫中,將深入研究Arduino抽水馬達模組的原理,同時學習如何整合濕度感測器以實現一個基本的溼度控制系統。計畫內容包括模組原理的了解、安裝、Arduino的安裝、程式碼撰寫,以及最後的實測和反思。
探究問題:請問本材料包所使用濕度感測器為何種型號?
探究問題:試圖了解繼電器內部構造
成功了嗎?辛苦了(你已經完成最困難的部分了!!)

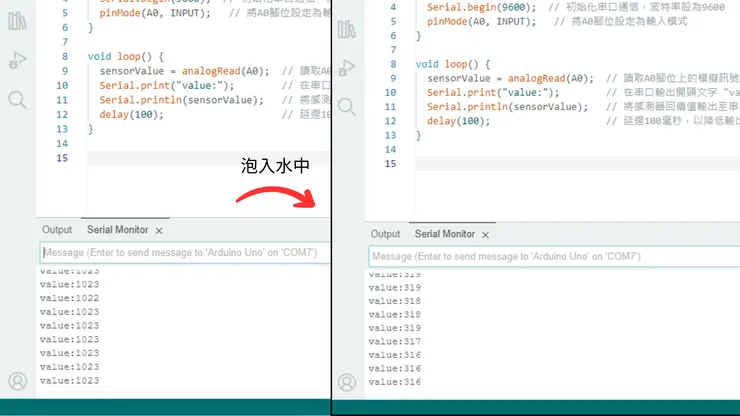

觀察:發現道將濕度感測器泡入水中數據改變。
發現問題:是否可以運用濕度感測器相關數據達到控制抽水馬達效果?
最終程式設定數據若小於500,則啟動抽水裝置,反之(此實驗數據依造不同實驗過程有所改變)
int sensorValue; // 定義整數變數用來存放感測器回傳值
const int relayPin = 7; // 定義繼電器控制腳位,這裡假設繼電器控制腳位為7
void setup() {
Serial.begin(9600); // 初始化串列埠通信,波特率設為9600
pinMode(A0, INPUT); // 將A0腳位設定為輸入模式
pinMode(relayPin, OUTPUT); // 將繼電器控制腳位設定為輸出模式
}
void loop() {
sensorValue = analogRead(A0); // 讀取A0腳位上的類比訊號
Serial.print("value: "); // 在串列埠輸出開頭文字 "value: "
Serial.println(sensorValue); // 將感測器回傳值輸出至串列埠,並換行
if (sensorValue < 500) {
digitalWrite(relayPin, HIGH); // 如果感測器值小於500,啟動繼電器
} else {
digitalWrite(relayPin, LOW); // 如果感測器值大於等於500,停止繼電器
}
delay(100); // 延遲100毫秒,以降低輸出頻率
}
這項實驗可以在生活中的許多應用場景中找到用途,特別是在自動化控制和遠端控制方面。以下是一些可能的應用案例:
這些只是一些例子,實際上,這種基於感測器和繼電器的控制系統可以應用於各種場景,以提高效率,節省能源,增強安全性等。這也是電子工程和自動化控制的一個基本範例。
(歡迎點擊上方連結參考相關檔案)
