　　如果要計算前方物體的距離，會需要應用到世界座標轉換的方法，不過本文提供快速的計算方式，不考慮相機校正的部分，主要會解釋單應性矩陣的計算原理，但要精確還是要進行相機校正。如果如果想知道詳細相機校正的內容，可以參考此文章。

　　大致上的步驟，會利用實際世界的四個位置與其對應圖像上的四個位置去計算出單應性矩陣，也就是將像素座標轉世界座標，進而去推算前方車輛與我們車子的距離。



1.什麼是單應性矩陣？

　　單應性矩陣（Homography）是計算機視覺和影像處理中的一個重要概念，主要用來描述兩個圖像平面之間的變換關係。它可以應用在多種情境中，例如圖像拼接、立體視覺、相機校正以及車前距離評估等。可以用透視變換（Perspective Transform）表達大致概念。

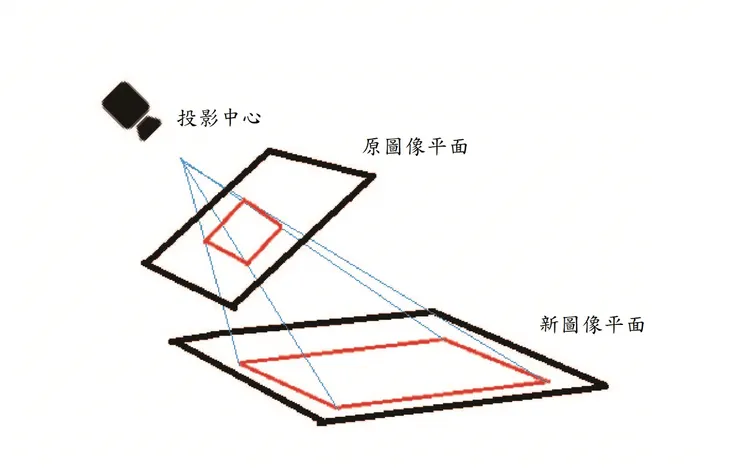

圖一　透視示意圖

圖一　透視示意圖

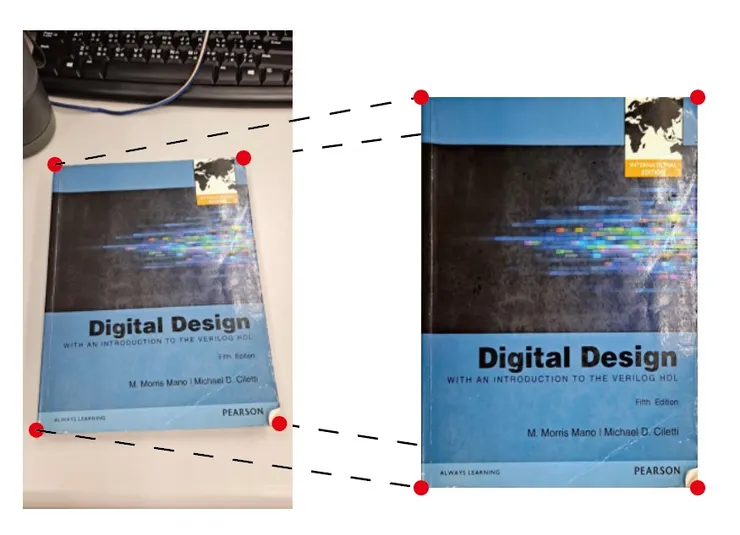

　　在日常生活中有一個常見的應用。在疫情情間遠距教學時，手邊不一定有複印機，這時就可以用透視變換的方法，掃描要上傳作業的作業。

圖二　日常應用示意圖

圖二　日常應用示意圖


2.如何計算單應性矩陣?

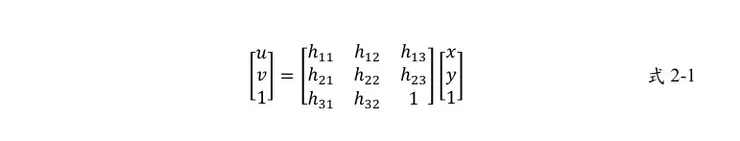

　　計算的公式如式2-1。(u,v)是我們在實際是世界中的座標，(x,y)是圖像上的像素座標，h矩陣則是單應性矩陣。

raw-image

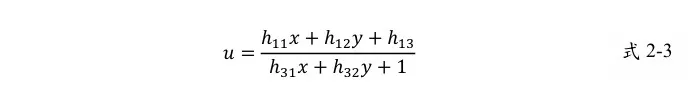

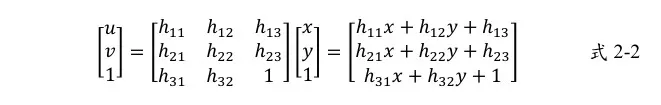

　　從一般的情況分析，每一組(x,y)匹配到(u,v)，都有等式2-2成立。拆解式2-2，可以得到式2-3與式2-4。

raw-image
raw-image
raw-image

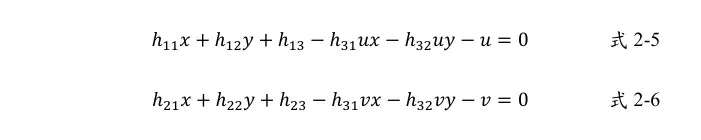

式2-3與式2-4可以進一步變換為：

raw-image

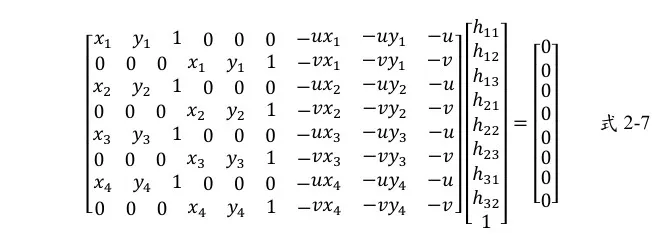

　　由於有八個單應性矩陣的參數要求解，而每組只能產生一對方程式，所以總共需要四組點，才夠求出單應性矩陣h的唯一解。最後可表示成式2-7。

raw-image

　　可以用DLT(Direct Linear Transform)之類的方式求解，或者利用opencv，opencv有函式可以使用。

C++: Mat findHomography(InputArray srcPoints, InputArray dstPoints, int method=0, double ransacReprojThreshold=3, OutputArray mask=noArray() )
Python: cv2.findHomography(srcPoints, dstPoints[, method[, ransacReprojThreshold[, mask]]]) → retval, mask

3.實際的校正方式　　

　　在計算前方車輛距離時，因為是用地面上的距離去評估，所以我們使Z軸的值為一個定值。因此雖然真實世界是3D，但計算上只需要X軸與Y軸上的值。

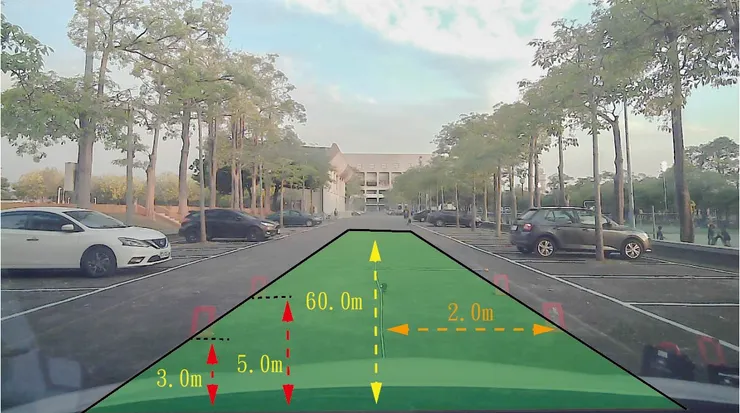

　　我們以公尺(m)為單位，去測量現實世界的標定位置。如圖三所示，以圖片中間為原點，向左右延伸2公尺。前後距離以3公尺為起始位置開始標定，最後延伸到60公尺的位置，同時也是計算車前距離的最遠極限。

圖三　現實世界標定示意圖

圖三　現實世界標定示意圖


程式

計算單應性矩陣程式：

#include <iostream>
#include <opencv2/opencv.hpp>
#include <stdio.h>
#include <fstream>
#include <string.h>

//width height
//像素座標
int image3[2][2] = {{212, 570},{1022, 633}};
int image5[2][2] = {{338, 499},{904, 539}};
int image10[2][2] = {{465, 432},{789, 453}};
int image20[2][2] = {{543, 388},{717, 399}};
int image30[2][2] = {{574, 373},{694, 381}};
int image40[2][2] = {{591, 365},{682, 371}};
int image50[2][2] = {{601, 361},{675, 367}};

//width height
//世界座標
int world3[2][2] = {{-200, 300},{200, 300}};
int world5[2][2] = {{-200, 500},{200, 500}};
int world10[2][2] = {{-200, 1000},{200, 1000}};
int world20[2][2] = {{-200, 2000},{200, 2000}};
int world30[2][2] = {{-200, 3000},{200, 3000}};
int world40[2][2] = {{-200, 4000},{200, 4000}};
int world50[2][2] = {{-200, 5000},{200, 5000}};

//單應性矩陣
cv::Mat H_3(3, 3, CV_64FC1);
cv::Mat H_inv_3(3, 3, CV_64FC1);
cv::Mat H_5(3, 3, CV_64FC1);
cv::Mat H_inv_5(3, 3, CV_64FC1);
cv::Mat H_10(3, 3, CV_64FC1);
cv::Mat H_inv_10(3, 3, CV_64FC1);
cv::Mat H_20(3, 3, CV_64FC1);
cv::Mat H_inv_20(3, 3, CV_64FC1);
cv::Mat H_30(3, 3, CV_64FC1);
cv::Mat H_inv_30(3, 3, CV_64FC1);
cv::Mat H_40(3, 3, CV_64FC1);
cv::Mat H_inv_40(3, 3, CV_64FC1);

char ctfct_3, ctfct_5, ctfct_10, ctfct_20, ctfct_30, ctfct_40, ctfct_inv_3, ctfct_inv_5, ctfct_inv_10, ctfct_inv_20, ctfct_inv_30, ctfct_inv_40;

//讀入二進制文件
int readbin(int num, bool inv) {

    // 創建一個用來指向3X3 cv::Mat的指標
    double* ptr;

    std::string file_name;

    if(!inv){
        file_name =  "Homography_" + std::to_string(num) + ".bin";
        switch(num){
            case 3:
                ptr = H_3.ptr<double>();
                break;
            case 5:
                ptr = H_5.ptr<double>();
                break;
            case 10:
                ptr = H_10.ptr<double>();
                break;
            case 20:
                ptr = H_20.ptr<double>();
                break;
            case 30:
                ptr = H_30.ptr<double>();
                break;
            case 40:
                ptr = H_40.ptr<double>();
                break;
            default:
                break;
        }
    }
    else{
        file_name =  "Homography_inv_" + std::to_string(num)+ ".bin";
        switch(num){
            case 3:
                ptr = H_inv_3.ptr<double>();
                break;
            case 5:
                ptr = H_inv_5.ptr<double>();
                break;
            case 10:
                ptr = H_inv_10.ptr<double>();
                break;
            case 20:
                ptr = H_inv_20.ptr<double>();
                break;
            case 30:
                ptr = H_inv_30.ptr<double>();
                break;
            case 40:
                ptr = H_inv_40.ptr<double>();
                break;
            default:
                break;
        }

    }

    //打開二進制文件
    std::ifstream inFile(file_name, std::ios::in | std::ios::binary);

    //檢查文件是否打開
    if (!inFile.is_open()) {
        std::cerr << "Failed to open the file." << std::endl;
        return 1;
    }

    //獲取文件大小
    inFile.seekg(0, std::ios::end);
    int fileSize = inFile.tellg();
    inFile.seekg(0, std::ios::beg);

    //讀取數據
	double* data = new double[fileSize / sizeof(double)];
    inFile.read(reinterpret_cast<char*>(data), fileSize);

    //關閉文件
    inFile.close();




    //將儲存的數據填充到cv::Mat變數中
	std::memcpy(ptr, data, fileSize);

    //釋放記憶體
    delete[] data;
    return 0;

}

//寫出二進制文件
int writeBin(std::vector<cv::Point2f> src_points,std::vector<cv::Point2f> dst_points ,std::string num ,bool inv) {
cv::Mat H = cv::findHomography(src_points, dst_points);
cv::Mat H_inv;
cv::invert(H, H_inv);
std::string file_name;

//將矩陣的數據寫入文件
const double* dataPtr ;

if(inv){
	file_name = "Homography_inv_" + num + ".bin";
	//打開二進制文件
	std::ofstream outFile(file_name, std::ios::out | std::ios::binary);

	//檢查文件是否打開
	if (!outFile.is_open()) {
		std::cerr << "Failed to open the file." << std::endl;
		return 1;
	}
	dataPtr = reinterpret_cast<const double*>(H_inv.data);
	outFile.write(reinterpret_cast<const char*>(dataPtr), H_inv.rows * H_inv.cols * sizeof(double));

	//關閉文件
	outFile.close();
}
else{
	file_name = "Homography_" + num + ".bin";
	//打開二進制文件
	std::ofstream outFile(file_name, std::ios::out | std::ios::binary);


	//檢查文件是否打開
	if (!outFile.is_open()) {
		std::cerr << "Failed to open the file." << std::endl;
		return 1;
	}
	dataPtr = reinterpret_cast<const double*>(H.data);
	outFile.write(reinterpret_cast<const char*>(dataPtr), H.rows * H.cols * sizeof(double));

	//關閉文件
	outFile.close();
}

std::cout << file_name << " has been written" << std::endl;

return 0;

}


//單應性矩陣讀入(false)與寫出(true)
void Homography(bool mode){
if(mode){
std::vector<cv::Point2f> imagePoint3 = {
	cv::Point2f(image3[0][0], image3[0][1]),
	cv::Point2f(image3[1][0], image3[1][1]),
	cv::Point2f(image5[0][0], image5[0][1]),
	cv::Point2f(image5[1][0], image5[1][1])
};

std::vector<cv::Point2f> imagePoint5 = {
	cv::Point2f(image5[0][0], image5[0][1]),
	cv::Point2f(image5[1][0], image5[1][1]),
	cv::Point2f(image10[0][0], image10[0][1]),
	cv::Point2f(image10[1][0], image10[1][1])
};

std::vector<cv::Point2f> imagePoint10 = {
	cv::Point2f(image10[0][0], image10[0][1]),
	cv::Point2f(image10[1][0], image10[1][1]),
	cv::Point2f(image20[0][0], image20[0][1]),
	cv::Point2f(image20[1][0], image20[1][1])
};

std::vector<cv::Point2f> imagePoint20 = {
	cv::Point2f(image20[0][0], image20[0][1]),
	cv::Point2f(image20[1][0], image20[1][1]),
	cv::Point2f(image30[0][0], image30[0][1]),
	cv::Point2f(image30[1][0], image30[1][1])
};

std::vector<cv::Point2f> imagePoint30 = {
	cv::Point2f(image30[0][0], image30[0][1]),
	cv::Point2f(image30[1][0], image30[1][1]),
	cv::Point2f(image40[0][0], image40[0][1]),
	cv::Point2f(image40[1][0], image40[1][1])
};

std::vector<cv::Point2f> imagePoint40 = {
	cv::Point2f(image40[0][0], image40[0][1]),
	cv::Point2f(image40[1][0], image40[1][1]),
	cv::Point2f(image50[0][0], image50[0][1]),
	cv::Point2f(image50[1][0], image50[1][1])
};

std::vector<cv::Point2f> worldPoint3 = {
	cv::Point2f(world3[0][0], world3[0][1]),
	cv::Point2f(world3[1][0], world3[1][1]),
	cv::Point2f(world5[0][0], world5[0][1]),
	cv::Point2f(world5[1][0], world5[1][1])
};

std::vector<cv::Point2f> worldPoint5 = {
	cv::Point2f(world5[0][0], world5[0][1]),
	cv::Point2f(world5[1][0], world5[1][1]),
	cv::Point2f(world10[0][0], world10[0][1]),
	cv::Point2f(world10[1][0], world10[1][1])
};

std::vector<cv::Point2f> worldPoint10 = {
	cv::Point2f(world10[0][0], world10[0][1]),
	cv::Point2f(world10[1][0], world10[1][1]),
	cv::Point2f(world20[0][0], world20[0][1]),
	cv::Point2f(world20[1][0], world20[1][1])

};

std::vector<cv::Point2f> worldPoint20 = {
	cv::Point2f(world20[0][0], world20[0][1]),
	cv::Point2f(world20[1][0], world20[1][1]),
	cv::Point2f(world30[0][0], world30[0][1]),​
	cv::Point2f(world30[1][0], world30[1][1])
};

std::vector<cv::Point2f> worldPoint30 = {
	cv::Point2f(world30[0][0], world30[0][1]),
	cv::Point2f(world30[1][0], world30[1][1]),
	cv::Point2f(world40[0][0], world40[0][1]),
	cv::Point2f(world40[1][0], world40[1][1])
};

std::vector<cv::Point2f> worldPoint40 = {
	cv::Point2f(world40[0][0], world40[0][1]),
	cv::Point2f(world40[1][0], world40[1][1]),
	cv::Point2f(world50[0][0], world50[0][1]),
	cv::Point2f(world50[1][0], world50[1][1])
};


	writeBin(imagePoint3,worldPoint3,"3",false);
	writeBin(imagePoint3,worldPoint3,"3",true);
	writeBin(imagePoint5,worldPoint5,"5",false);
	writeBin(imagePoint5,worldPoint5,"5",true);
	writeBin(imagePoint10,worldPoint10,"10",false);
	writeBin(imagePoint10,worldPoint10,"10",true);
	writeBin(imagePoint20,worldPoint20,"20",false);
	writeBin(imagePoint20,worldPoint20,"20",true);
	writeBin(imagePoint30,worldPoint30,"30",false);
	writeBin(imagePoint30,worldPoint30,"30",true);
	writeBin(imagePoint40,worldPoint40,"40",false);
	writeBin(imagePoint40,worldPoint40,"40",true);
}
else{
	readbin(3, false);
	readbin(3, true);
	readbin(5, false);
	readbin(5, true);
	readbin(10, false);
	readbin(10, true);
	readbin(20, false);
	readbin(20, true);
	readbin(30, false);
	readbin(30, true);
	readbin(40, false);
	readbin(40, true);
	}

}



//驗證單應性矩陣的正確性的公式
char Certification_Homography_coordinate_transform(double x,double y, double u_org, double v_org,cv::Mat H, std::string num){
cv::Mat A = (cv::Mat_<double>(3, 1) << x, y, 1.f);
cv::Mat tmp = H * A;
tmp = tmp/tmp.at<double>(2, 0);
std::string file_name = "Homography_" + num + ".bin";
std::cout << "Matrix from " << file_name << ":"<< std::endl;
std::cout << H << std::endl;
std::cout << std::endl;
if(std::fabs(u_org - tmp.at<double>(0, 0)) > 1 || std::fabs(v_org - tmp.at<double>(1, 0)) > 1 ){
	printf("%lf %lf\n",tmp.at<double>(0, 0),tmp.at<double>(1, 0));
return -1;
}
else
	return 0;

}



//驗證單應性矩陣的正確性
int Certification(){
ctfct_3 = Certification_Homography_coordinate_transform(image5[0][0], image5[0][1],world5[0][0], world5[0][1], H_3, "3");
ctfct_5 = Certification_Homography_coordinate_transform(image5[0][0], image5[0][1],world5[0][0], world5[0][1], H_5, "5");
ctfct_10 = Certification_Homography_coordinate_transform(image20[0][0], image20[0][1],world20[0][0], world20[0][1], H_10 ,"10");
ctfct_20 = Certification_Homography_coordinate_transform(image20[0][0], image20[0][1],world20[0][0], world20[0][1], H_20 ,"20");
ctfct_30 = Certification_Homography_coordinate_transform(image40[0][0], image40[0][1],world40[0][0], world40[0][1], H_30 ,"30");
ctfct_40 = Certification_Homography_coordinate_transform(image40[0][0], image40[0][1],world40[0][0], world40[0][1], H_40 ,"40");

ctfct_inv_3 = Certification_Homography_coordinate_transform(world5[0][0], world5[0][1],image5[0][0], image5[0][1], H_inv_3 ,"inv_3");
ctfct_inv_5 = Certification_Homography_coordinate_transform(world5[0][0], world5[0][1],image5[0][0], image5[0][1], H_inv_5 ,"inv_5");
ctfct_inv_10 = Certification_Homography_coordinate_transform(world20[0][0], world20[0][1],image20[0][0], image20[0][1], H_inv_10 ,"inv_10");
ctfct_inv_20 = Certification_Homography_coordinate_transform(world20[0][0], world20[0][1],image20[0][0], image20[0][1], H_inv_20 ,"inv_20");
ctfct_inv_30 = Certification_Homography_coordinate_transform(world40[0][0], world40[0][1],image40[0][0], image40[0][1], H_inv_30 ,"inv_30");
ctfct_inv_40 = Certification_Homography_coordinate_transform(world40[0][0], world40[0][1],image40[0][0], image40[0][1], H_inv_40 ,"inv_40");
//printf("%d\n",ctfct_3);


if(ctfct_3 != 0){
	printf("H_3 wrong!\n");
	return -1;
}
else if(ctfct_5 != 0){
	printf("H_5 wrong!\n");
	return -1;
}
else if(ctfct_10 !=0){
	printf("H_10 wrong!\n");
	return -1;
}
else if(ctfct_20 != 0){
	printf("H_20 wrong!\n");
	return -1;
}
else if(ctfct_30 != 0){
	printf("H_30 wrong!\n");
	return -1;
}
else if(ctfct_40 != 0){
	printf("H_40 wrong!\n");
	return -1;
}
else if(ctfct_inv_3 != 0){
	printf("H_inv_3 wrong!\n");
	return -1;
}
else if(ctfct_inv_5 != 0){
	printf("H_inv_5 wrong!\n");
	return -1;
}
else if(ctfct_inv_10 != 0){
	printf("H_inv_10 wrong!\n");
	return -1;
}
else if(ctfct_inv_20 != 0){
	printf("H_inv_20 wrong!\n");
	return -1;
}
else if(ctfct_inv_30 != 0){
printf("H_inv_30 wrong!\n");
	return -1;
}
else if(ctfct_inv_40 != 0){
	printf("H_inv_40 wrong!\n");
	return -1;
}
else{
	printf("Certification OK!!!\n");
}
return 0;

}


void Homography_coordinate_transform(double srcX,double srcY, double &dstX, double &dstY,cv::Mat H){
cv::Mat A = (cv::Mat_<double>(3, 1) << srcX, srcY, 1.f);
cv::Mat tmp = H * A;
tmp = tmp/tmp.at<double>(2, 0);

dstX = tmp.at<double>(0, 0);
dstY = tmp.at<double>(1, 0);

}

int main(int argc, char **argv) {

if(argc < 2){
	printf("you need to selet mode, '-c' or '-C'\n");
	return -1;
}

//計算單應性矩陣並寫出
if (std::string(argv[1]) == "-w"){
Homography(true);
return 0;
}
	//驗證單應性矩陣的正確性
else if (std::string(argv[1]) == "-C"){
	//讀取單應性矩陣數據
	Homography(false);
	//驗證單應性矩陣
	Certification();
	return 0;
}
else{
	printf("'-d' or '-w' or '-C' \n");
	return -1;
}

return 0;

}


　　總的來說，在現實世界標定四個點之後，比對圖像上的像素座標，計算出單應性矩陣，之後就可以用這組參數去換算距離。之後利用YOLO v8之類的物件檢測模型，去檢測前方物件，以物件框最下方中間位置為像素座標，最後轉換成距離。如圖四所示。

圖四　距離計算事例

圖四　距離計算事例



後記

　　剛好有機會要教實驗室的學弟，相關的原理，一時興起就整理整理成一篇文章。有空應該會再補上，精確的求法。



參考資料

鐘竣耀（2022）。應用於汽車遠距離物件辨識之超輕量深度學習網路架構設計與實現。﹝碩士論文。國立雲林科技大學﹞臺灣博碩士論文知識加值系統。 https://hdl.handle.net/11296/ewk4cc。


留言
avatar-img
留言分享你的想法！
avatar-img
黃賢的沙龍
1會員
2內容數
你可能也想看
Thumbnail
avatar-avatar
小愛和彤彤的小日常的沙龍
告別瞇眼寫功課！喜光TIONE⁺光健康智慧檯燈守護孩子視力
孩子寫功課時瞇眼？小心近視！這款喜光全光譜TIONE⁺光健康智慧檯燈，獲眼科院長推薦，網路好評不斷！全光譜LED、180cm大照明範圍、5段亮度及色溫調整、350度萬向旋轉，讓孩子學習更舒適、保護眼睛！
#方格新手#保護眼睛#閱讀
Thumbnail
avatar-avatar
小愛和彤彤的小日常的沙龍
告別瞇眼寫功課！喜光TIONE⁺光健康智慧檯燈守護孩子視力
孩子寫功課時瞇眼？小心近視！這款喜光全光譜TIONE⁺光健康智慧檯燈，獲眼科院長推薦，網路好評不斷！全光譜LED、180cm大照明範圍、5段亮度及色溫調整、350度萬向旋轉，讓孩子學習更舒適、保護眼睛！
#方格新手#保護眼睛#閱讀
Thumbnail
avatar-avatar
方格子 vocus 官方沙龍
徵才：創作者營運專員/經理（Operations Specialist）｜Creator Partnership 部門
創作者營運專員/經理（Operations Specialist/Manager）將負責對平台成長及收入至關重要的 Partnership 夥伴創作者開發及營運。你將發揮對知識與內容變現、影響力變現的精準判斷力，找到你心中的潛力新星或有聲量的中大型創作者加入 vocus。
#vocus#方格子#求職
Thumbnail
avatar-avatar
方格子 vocus 官方沙龍
徵才：創作者營運專員/經理（Operations Specialist）｜Creator Partnership 部門
創作者營運專員/經理（Operations Specialist/Manager）將負責對平台成長及收入至關重要的 Partnership 夥伴創作者開發及營運。你將發揮對知識與內容變現、影響力變現的精準判斷力，找到你心中的潛力新星或有聲量的中大型創作者加入 vocus。
#vocus#方格子#求職
Thumbnail
avatar-avatar
WilliamP的沙龍
兩向量夾角（三）
高中數學主題練習—兩向量夾角
#高中#數學#高中數學
Thumbnail
avatar-avatar
WilliamP的沙龍
兩向量夾角（三）
高中數學主題練習—兩向量夾角
#高中#數學#高中數學
Thumbnail
avatar-avatar
WilliamP的沙龍
點與圓之關係（一）
高中數學主題練習—點與圓之關係
#高中#數學#高中數學
Thumbnail
avatar-avatar
WilliamP的沙龍
點與圓之關係（一）
高中數學主題練習—點與圓之關係
#高中#數學#高中數學
Thumbnail
avatar-avatar
WilliamP的沙龍
兩點斜率（二）
高中數學主題練習—兩點斜率
#高中#數學#高中數學
Thumbnail
avatar-avatar
WilliamP的沙龍
兩點斜率（二）
高中數學主題練習—兩點斜率
#高中#數學#高中數學
Thumbnail
avatar-avatar
WilliamP的沙龍
兩點斜率（一）
高中數學主題練習—兩點斜率
#高中#數學#高中數學
Thumbnail
avatar-avatar
WilliamP的沙龍
兩點斜率（一）
高中數學主題練習—兩點斜率
#高中#數學#高中數學
Thumbnail
avatar-avatar
WilliamP的沙龍
兩向量夾角（一）
高中數學主題練習—兩向量夾角
#高中#數學#高中數學
Thumbnail
avatar-avatar
WilliamP的沙龍
兩向量夾角（一）
高中數學主題練習—兩向量夾角
#高中#數學#高中數學
Thumbnail
avatar-avatar
黃賢的沙龍
如何簡要利用單鏡頭計算前方車輛距離
本文提供快速的計算方式，不考慮相機校正的部分，主要會解釋單應性矩陣的計算原理，但要精確還是要進行相機校正。本文主要包括單應性矩陣的定義與計算、實際的校正方式，以及程式碼示例。
#距離#校正#相機
Thumbnail
avatar-avatar
黃賢的沙龍
如何簡要利用單鏡頭計算前方車輛距離
本文提供快速的計算方式，不考慮相機校正的部分，主要會解釋單應性矩陣的計算原理，但要精確還是要進行相機校正。本文主要包括單應性矩陣的定義與計算、實際的校正方式，以及程式碼示例。
#距離#校正#相機
Thumbnail
avatar-avatar
WilliamP的沙龍
最適直線計算（一）
高中數學主題練習—最適直線計算
#高中#數學#高中數學
Thumbnail
avatar-avatar
WilliamP的沙龍
最適直線計算（一）
高中數學主題練習—最適直線計算
#高中#數學#高中數學
Thumbnail
avatar-avatar
WilliamP的沙龍
直角座標與極座標轉換（一）
高中數學主題練習—直角座標與極座標轉換
#高中#數學#高中數學
Thumbnail
avatar-avatar
WilliamP的沙龍
直角座標與極座標轉換（一）
高中數學主題練習—直角座標與極座標轉換
#高中#數學#高中數學
Thumbnail
avatar-avatar
WilliamP的沙龍
求空間中直線參數式（一）
高中數學主題練習—求空間中直線參數式
#高中#數學#高中數學
Thumbnail
avatar-avatar
WilliamP的沙龍
求空間中直線參數式（一）
高中數學主題練習—求空間中直線參數式
#高中#數學#高中數學
Thumbnail
avatar-avatar
螃蟹_crab的沙龍
[OpenCV應用][Python]根據兩個座標點算出旋轉角度
使用反三角函數鐘的反正切函數 math.atan2() 計算出兩個座標之間的角度。 實現方法 邊界的最大最小值，相減求得對邊，鄰邊由檢測ROI的寬或高，求得角度 定義旋轉方向性，由邊界最大最小值的座標位子得知，旋轉方向性 程式範例 利用圖中白色物體的上邊界兩個座標點位，算出物體旋轉角度。
#根據兩個座標點算出旋轉角度#算出旋轉角度#OpenCV
Thumbnail
avatar-avatar
螃蟹_crab的沙龍
[OpenCV應用][Python]根據兩個座標點算出旋轉角度
使用反三角函數鐘的反正切函數 math.atan2() 計算出兩個座標之間的角度。 實現方法 邊界的最大最小值，相減求得對邊，鄰邊由檢測ROI的寬或高，求得角度 定義旋轉方向性，由邊界最大最小值的座標位子得知，旋轉方向性 程式範例 利用圖中白色物體的上邊界兩個座標點位，算出物體旋轉角度。
#根據兩個座標點算出旋轉角度#算出旋轉角度#OpenCV
追蹤感興趣的內容從 Google News 追蹤更多 vocus 的最新精選內容追蹤 Google News
