從零件到成品，打造完美單體的最後一哩路 —— 工廠製造部門的實戰手冊
在前兩章中，我們認識了喇叭單體的構造與發聲原理。那是研發的世界，是聲音的藍圖。 但這一章，我們要進入另一個關鍵場域——製造部門的日常現場。這裡講的不是設計，而是落地；不是理論，而是執行；每一個步驟，每一道工序，都是為了讓理想的聲音，真實誕生。 每一顆穩定好聽的單體，背後都是製造線上無數次的定位、焊接、上膠與檢測。這篇文章，將帶你完整走一遍：從零件進場到單體出廠，製造端如何把控品質、穩定效率、打造真正「能發聲」的喇叭單體。
半成品與成品組裝：從零件到機能單體
在原材料檢驗合格後，便進入精密的組裝環節。這個階段涉及多個工位，每個環節都對最終的音質和可靠性至關重要，如同在進行一場精準的手術。
音半組（音圈與音膜片的結合）
- 主要工序：這是將音圈與音膜片組裝起來的工序。
- 音圈定位：這是所有動作的開端，也是最關鍵的一步。我們使用治具與定位膠水，將音圈精準固定於音膜片中心，以確保音圈在後續的磁路間隙中能線性、無阻礙地自由運動，從根本上避免摩擦異音。音圈的加工方式也有所不同，有的是酒精式音圈，有的是熱烘式音圈。
- 音圈劃線：為了確保音圈引線（連接線）在劇烈振動時不會鬆脫，我們會用膠水將其牢固地粘接在音膜片表面。這一步必須精細，引線不能浮起，且劃線的形狀會根據設計有所不同，常見的有斜線、L形線或八字形弧線。
- 管制重點：嚴格控制音圈定位的膠水種類與用量，任何溢膠、斷膠、引線鬆散或音圈移位，都會被視為不良品，必須立即排除。

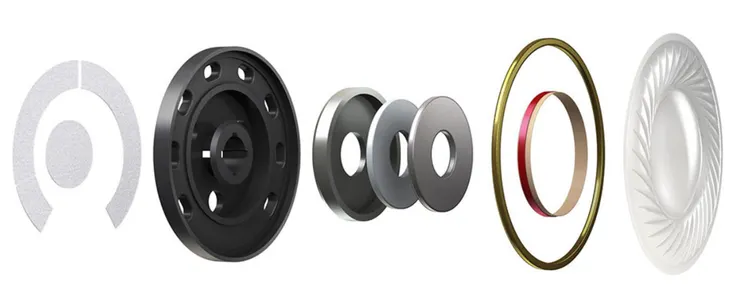

磁回組（磁體部分的組合）
主要工序：這是使用治具，將華司、磁鐵、鐵殼等磁路部件精密組裝成型， 隨後依要求貼上不織布或調音布。管制重點：
- 中心對位：必須確保華司精準位於鐵殼正中心，不得有任何移位。
- 點膠無異物：點膠作業時，華司邊緣不能有溢膠或異物，這會影響磁隙的清潔和音圈的運動。
- 組裝後無鬆脫與破裂：衝壓組裝後，必須確認基板或華司沒有鬆動，以及不能衝破裂等，確保磁路結構的完整性。

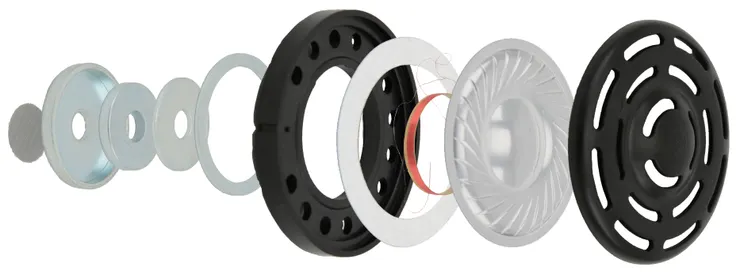

成品組裝（音半＋磁回半）
主要工序：這是喇叭單體誕生的最後階段。我們將「音半」與「磁回半」透過膠水組合在一起，並根據客戶要求決定是否加裝護蓋。
重要工位與管制：
- 充磁工位：這是賦予磁鐵「生命」的一步。必須確保喇叭磁性方向正確，不可充反。 同時，需檢查充磁電壓和循環水時間是否符合規範。
- 焊接工位：將音圈引線與基板、跳線等進行焊接。必須檢查烙鐵溫度，確保焊接牢固，喇叭其他部位不能有錫渣或虛焊。
- 除線工位：清理喇叭表面殘留的多餘線材，避免影響外觀與功能。
- 上膠工位：這是使用保護膠水的重要環節，管制重點包括：引線必須被妥善遮蔽、膠水必須精準不溢，不能污染到音膜片表面或喇叭後兩個錫點表面。
成品測試與檢驗：確保「好聲音」才能「出廠」
組裝完成後，每個成品喇叭都必須經過嚴格的功能和外觀檢測，確保其符合設計規範和客戶要求。
- 聽音測試：這是最直接的音質判斷，使用音頻掃描試音儀播放音頻，仔細聆聽喇叭是否有雜音、異音或完全無聲的情況。
- 極性測試：使用極性測試儀來測試喇叭的極性是否正確，避免極性反向導致多個喇叭播放時聲波抵消。

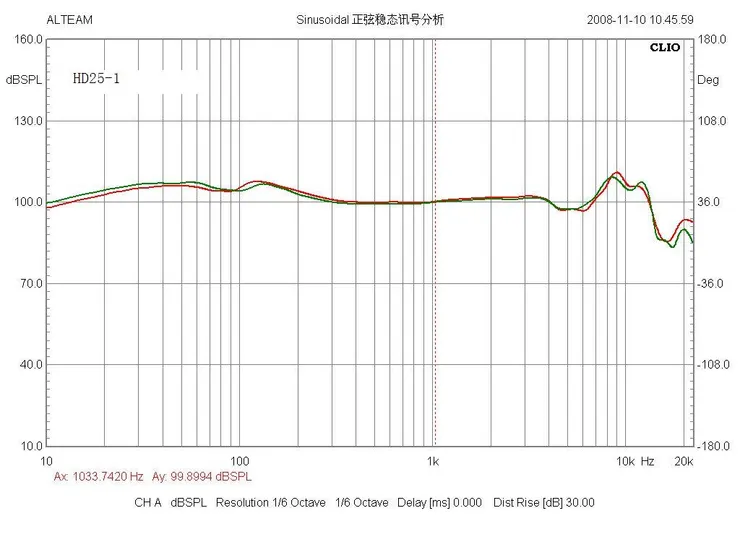

- 曲線測試：透過測試電腦設定上下限範圍，測量喇叭的頻率響應曲線，評估其在不同頻率下的表現。
- 耐壓測試：使用耐壓測試儀，檢測喇叭的絕緣性和電氣強度，確保在高電壓下不會出現短路現象。
- 尺寸檢測：使用游標卡尺等精密量具，量測喇叭的外徑、高度、邊高、跳線長度等關鍵尺寸。
- 外觀檢測：透過目視檢查喇叭表面是否有錫渣、錫珠、印章模糊等瑕疵，以及包裝狀態是否正確，有無多裝、漏裝、錯裝、混裝等。
- 特殊測試：根據客戶的特殊要求，還會追加其他測試項目，例如：落地測試實驗、護蓋的拉力、加網蓋的喇叭內華司不能生鏽等。
常見不良現象與分析：找出問題的根源
即使有再嚴謹的製程，現場仍會遇到不良品。快速且準確地分析這些問題，是提升生產效率和產品品質的關鍵。我們常運用QC七手法中的「特性要因分析圖」（魚骨圖），來系統性地找出問題根源。
以「喇叭無音」為例的特性要因分析
當一個喇叭完全沒有聲音時，我們不會盲目猜測，而是會從「人」、「設備」、「作業方法」、「環境」和「材料」這五大類別去系統性地排查所有可能的原因。
- 人（Man）：操作失誤、混料、未測等。例如，作業員漏測，導致不良品未被發現；或作業時不慎碰斷引線。
- 設備（Machine）：儀器故障、燈號錯誤、設定錯誤。例如，測試儀器本身故障或無法測出無音，導致誤判。
- 方法（Method）：焊接工藝不良，造成引線虛焊（虛接），導致電信號無法傳輸。音圈引線未分進鐵殼缺口；上膠後待干時間不足；焊錫溫度不當，都屬於此類。
- 環境（Environment）：保護膠收縮過度導致引線拉斷。
- 材料（Material）：引線脆弱、氧化；或鐵殼上的毛刺割傷引線，都可能導致斷線。
📌 製造現場的價值，不只是生產，而是能快速找出問題，並讓產品更穩、更好。
解碼喇叭的「身分證」與製造標準
了解喇叭的編碼規則和製造標準，能幫助我們更全面地掌握產品資訊。
喇叭的編碼規則
- 喇叭的產品編碼就像一組「身分證字號」，每一組編碼都代表了特定的規格與材質。
- 例如，一組編號 ASP13128 D06A16：AS：公司代碼P：喇叭代碼13：喇叭外徑128：序列號D：磁鐵材質（D代表釹鐵硼，F代表鐵氧體）06：振膜厚度A：音圈材質（A代表鋁線，U代表銅線）16：阻抗值
- 了解這些編碼，能幫助我們在看到編號時，就能快速判斷這顆喇叭的關鍵規格。
ISO 9001:2000 品質管理系統
- 國際標準組織 (ISO) 是為了提升品質和形象而設立的。
- 做 ISO 的目的，是為了讓公司的運作能書面化、條理化，其核心精神是「說、寫、做」，也就是說什麼、寫什麼、做什麼要一致。
- 在製造現場，這代表從品質手冊 (QM)、程序文件 (QP)、作業指導書 (WI) 到表單及品質記錄 (FM)，都有一套完整的標準來規範作業。
單體不只是產品，它更是品質的承諾
製造，是將設計化為現實的過程。喇叭單體的誕生，不僅靠技術，更靠工藝精神與細節執行。 你所看到的每一顆穩定出聲的單體，背後都是一群現場製造人用數千次的操作，換來的準確與信任。讓外界真正看見「聲音，是怎麼被做出來的」。 感謝你完成這趟聲音的旅程！
