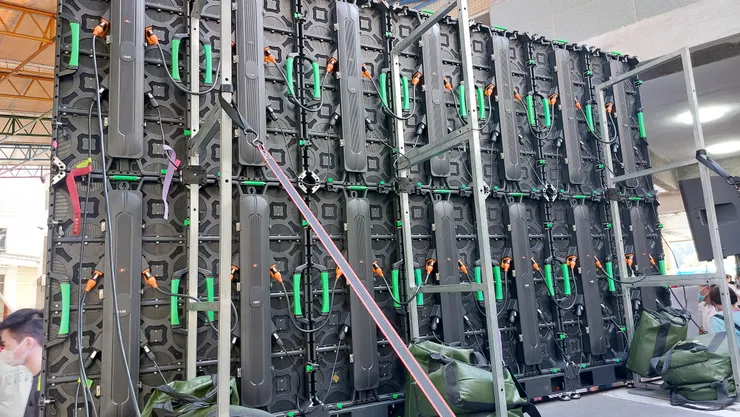

大型LED顯示牆背面的線路配置
上面圖片是一個大型的 LED 顯示牆的背面，其線路配置是如何與其他設備連接並呈現出大型螢幕畫面，如下說明:
大型LED 顯示牆呈現畫面的三個關鍵步驟：
1.畫面來源 → 2.信號處理 → 3.畫面顯示。1. 畫面來源 (Source)
提供圖像或影片內容的設備如下
電腦/筆記型電腦： 播放演示文稿、影片、或直播內容。
媒體播放器： 播放預先錄製好的高畫質影片。
攝影機： 用於現場直播活動。
遊戲主機： 用於大型電競賽事。
這些設備會輸出標準視訊信號，例如 HDMI 或 SDI。
2. 信號處理 (Signal Processing)
因為 LED 顯示屏通常是高解析度且由多個單元拼接而成，所以需要一個專門的設備來處理信號。這設備為 LED 視訊處理器，如圖中看到的黑色箱體（Cabinet）。
主要功能：將來自來源設備的 HDMI/SDI 信號，轉換成 LED 顯示屏能讀取的特殊信號格式。
將一個完整的畫面（例如 1920×1080）切割成許多小塊，然後分配給背牆上每一個單元（黑色箱體）的接收卡。就像把一個大拼圖分割成很多小圖，將許多小圖拼接組成大拼圖，再將其顯示出來。
3. 畫面顯示 (Display)
這就是圖片中看到的 LED 牆本身。其背面有多個黑色箱體，每個箱體內都有接收卡，負責接收來自視訊處理器的切割後的信號。
橘色接頭： 供電給 LED 箱體。
黑色接頭： 將信號從一個 LED 箱體傳遞到下一個箱體。
LED 牆如何顯示畫面，其精妙之處如下說明：
A. 總畫面被「切割」
視訊來源首先會進入LED 視訊處理器，根據欲拼接的 LED 牆的總解析度，將完整的畫面精確地切割成許多小塊的數據流。
B. 每個箱體內有「接收卡」
如在圖片中看到的每個黑色箱體內部，都裝有一塊小小的電路板，稱為接收卡。
每個箱體只接收並負責顯示被切割後的畫面中屬於它自己位置的那一小部分數據。
C. 信號「串接」與「分配」
來自視訊處理器的總數據流會透過網路線（例如 Cat6），先傳輸到第一排的第一個箱體。
然後，信號會從一個箱體傳輸到下一個箱體，並沿著排好的順序向下傳遞。
每個接收卡會抓取屬於自己箱體的畫面數據，然後將剩餘的數據傳遞給下一個箱體，依此類推，直到傳遞給最後一個箱體，以便整個牆面形成一個完整的信號通路。
大型活動用的LED牆，需要幾個箱體？
大型活動 LED 顯示牆的箱體數量是不固定的，它完全取決於您需要的總尺寸和您使用的單一箱體的尺寸。箱體就是圖片中看到的每一個黑色方形或矩形的獨立單元，這是LED顯示牆的基本組成單位，它們可以像積木一樣無限拼接。
計算方式：
總箱體數量=(牆面總寬度÷單箱體寬度)×(牆面總高度÷單箱體高度)
實際案例：一個 8米×4米 的舞台牆，使用常見的 1米×0.5米 的箱體，那麼它將由
(8÷1)×(4÷0.5)=8×8=64個箱體組成。
箱體數量從幾十個到幾百個都有可能，完全根據活動場地和設計需求而定。
LED 牆背面線材分析
圖片中，看到的兩種主要線材和接頭分別負責不同的功能：
1. 橘色接頭線材：電源線
圖片中常見的橘色的接頭與線材，通常是 LED 箱體專用的電源連接線。
功能：
負責將 110V/220V 的交流電輸入到每個 LED 箱體中。箱體內建有開關電源，將交流電轉換成 LED 燈珠和控制電路所需的低壓直流電如 5V 或 4.2V。
2. 黑色接頭線材：信號線（網路線）
圖片中，連接在箱體上，它們的功能是數據信號傳輸線。
功能：
這些線通常是標準的 Ethernet 網路線（Cat5e 或 Cat6）。負責傳輸由 LED 視訊處理器（發送卡） 發出的切割後的畫面數據和控制信號給每個箱體內的接收卡。
大型活動中如何確保長距離傳輸的穩定性和清晰？
LED 視訊處理器（發送端）到 LED 牆（接收端）的距離可能長達數十米甚至上百米。以下是確保信號穩定的關鍵方法：
1. 使用專業級信號線材
雖然 LED 牆使用標準的 RJ45 網線傳輸數據，但在長距離傳輸時會特別注意線材的選擇，遮蔽雙絞線（Shielded Twisted Pair, STP），網線在外層包覆了金屬箔，能夠有效隔離外界電磁干擾如燈光、音響設備的電源線，減少畫面雜訊或閃爍。
2. 信號傳輸方式的優化
通常會採用光纖傳輸（Fiber Optic）來傳輸信號。將電信號轉換為光信號，透過光纖線纜傳輸，能夠實現數公里超長距離的無損傳輸，完全免受電磁干擾，是大型活動和跨場地連接的首選。
3. 視訊處理器的作用
信號增強與重組： 處理器會對輸入的視訊信號進行優化、編碼增強，以提高信號的品質和抗干擾能力，使其能穩定地傳輸。
4. 電源與信號隔離
專業的佈線會遵守強弱電分離原則，強電（電源線） 和 弱電（信號線） 必須分開佈線，並保持一定的物理距離，才能有效防止電源線產生的電磁場干擾到數據線上的微弱信號。
活動會場攝影機取得的畫像直接顯示於大型LED顯示牆
另外LED 顯示牆的結構與安全是大型活動中極為重要的一環。在戶外或大型室內活動中，這些箱體單元必須被穩固地支撐起來，以應對風力、震動，並確保觀眾的安全。
---by linct-----
