經常上網看到紙飛機設計介紹,大部分都在紙飛機的機型設計, 搜尋youtube 中也不乏介紹紙飛機的機型設計中除了機型外(結構形狀、機身長度、機翼寬度之外也有介紹材料(紙的種類)。但是對於Noise雜音干擾 (風的擾流-外部雜音、材料的老化-內部雜音、不同人折紙飛機的尺寸與角度\每張用紙的裁剪(特別是回收用紙-產品間變異)干擾尋找對抗Noise干擾的控制參數以及在最初設計成本結構BOM上的琢磨。
因此這次的貼文(Post)便是基於增加考量①BOM材料成本;②Noise雜音干擾(產品間變異、內雜音、外部雜音);③多一些對抗Noise雜音干音色的控制參數 ④設計俱有內側(L8、L9、L12、L18、L27……./外側(調和設計)直交表)。以下說明實驗規劃:

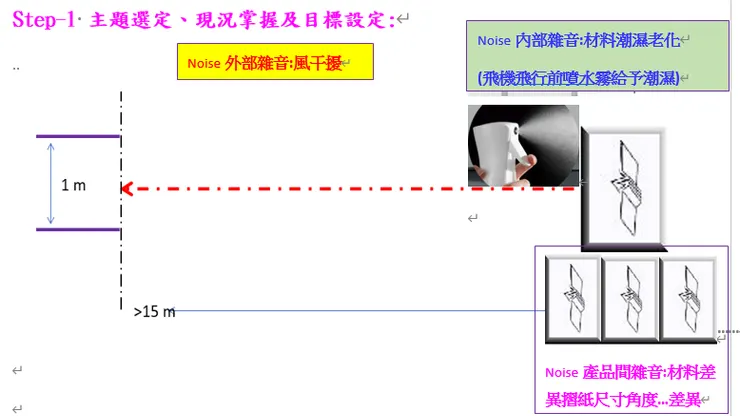

Step-1 主題選定、現況掌握及目標設定:

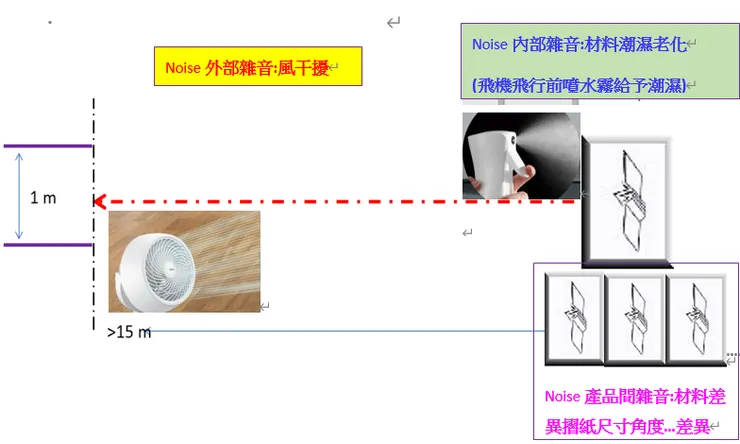

紙飛機設計: ①期望設計出可以抗擾流(飛行當下,使用兩台大型風扇往飛行台逆向吹! 考慮抗擾流(環境因素,外部雜音(Noise) ②期望可以飛行超過15公尺盡量直線飛抵目標(如上圖示) ③不僅考量飛行效果,也要考慮設計過程成本(設計多少架紙飛機試飛)+設計後每台紙飛機之造價 ④除了考慮抗擾流(環境因素,外部雜音(Noise),也要可以抗老化(內部雜音)Noise ⑤考慮生產過程的產品間變異noise ⑥材料除了用紙(不同的紙),也可以考慮其他控制因子(對抗各種Noise) ⑦目的是要紙飛機飛得遠超過15公尺,飛得準(接近中心)
Step-2 品質特性、量測方法:
A.)距離目標點

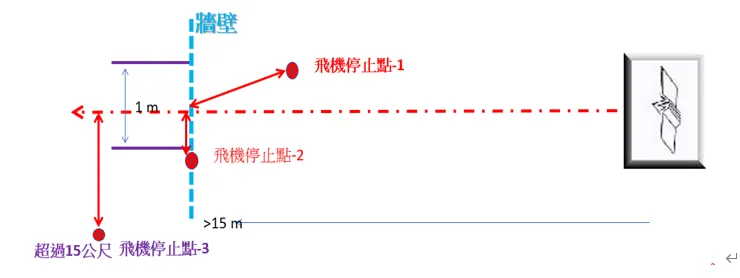

(可以是牆面繪製一中心點)距離投擲點15 公尺,期望紙飛機能夠飛行超過15公尺,並且飛抵目標中心點.如果無法達到情況:
情況1.飛機停止點-1:則直接量測與牆面中心點距離
情況2.飛機停止點-2(已經撞牆抵達15公尺):直接量測與中心點距離
情況3. 飛機停止點-3(飛行場地15公尺處如沒有牆壁)超越15公尺,直接量與中心點之垂直距離
以上量測距離期望越小越好(望小特性)

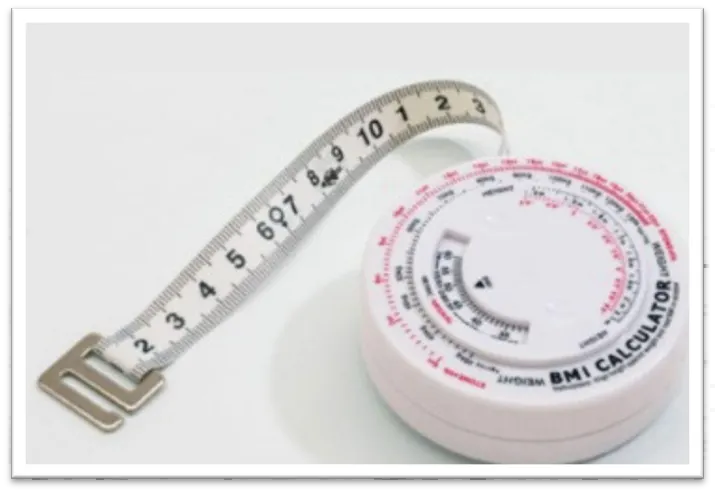

B.)量測儀器(量測工具):捲尺(布尺)

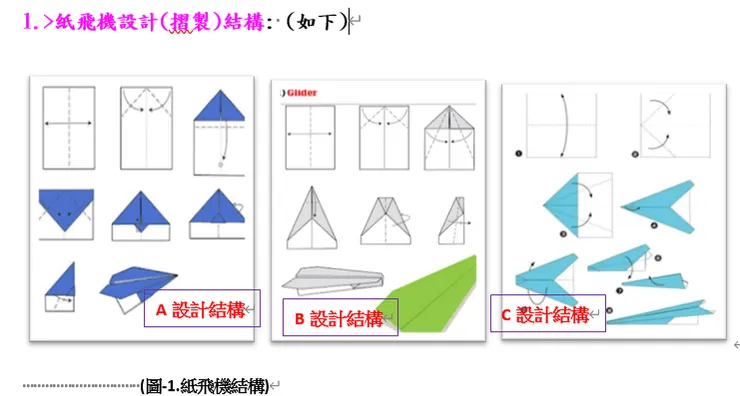

下一集介紹:Step-3 參數分析(建立參數模型)其中有:紙飛機設計(褶製)結構/紙飛機的材質選擇/導流設飛機機頭型態/重心片重量大小與重心片位置.........(下期見)
