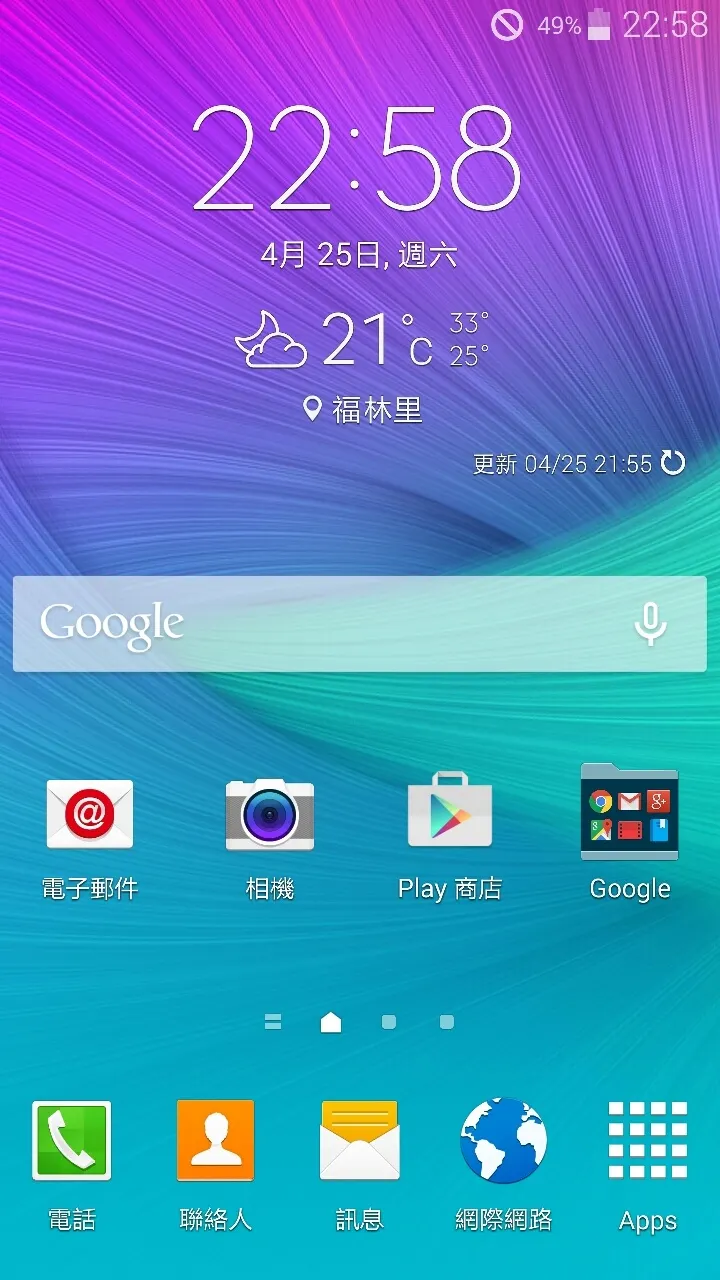

各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 Samsung A71 故障描述是充電異常與無服務兩個問題，通話部份是出現禁止符號的，右上方出現的禁止符號
（圖片是網路截取的，因為我忘了拍）
首先當然就拆機了
這個後鏡頭有四顆，還有一顆獨立小的，這不知道能不能拍到火星去了～～
首先無法通話部份，當然還是以基、射頻為主了，我先找到了比較常見的通病問題，不過查了一下發現似乎沒有問題

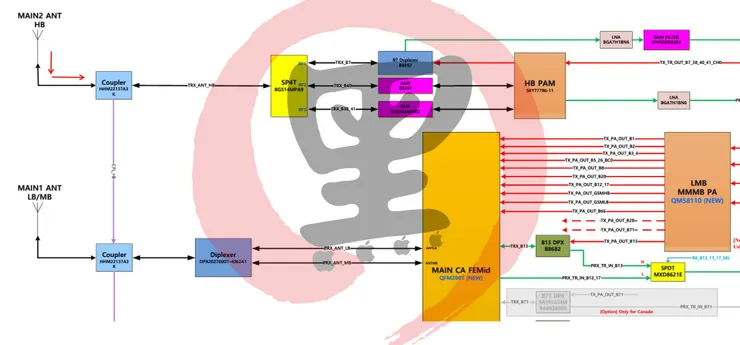

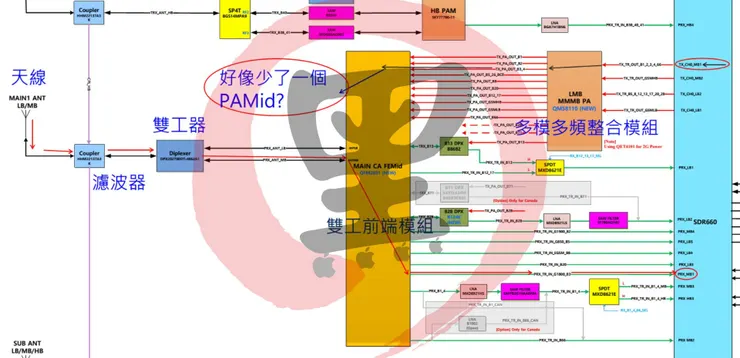

我把 A71 的原廠電路圖打開參考了一下，可以看到圖中高頻一條、中低頻一條，因為是 112 都無法通話，所以暫時不考慮通路的問題，因為 112 是不分頻段的，原則上 RX/TX 正常就可以
所以我大概就先用 B1 跟 B3 找了一條通路走了一下，我大概有標了一下中文，當然還是有一些地方不合常理，舉例來說，既然一個雙工前端模組 FeMid（Front End Module with integrated Duplexer），配合一個 MMMB 多頻多模整合，那發射的時候，不應該會有一個 PAMid 嗎？又或者應該是一個 PAMid 做整合才是，因為沒有細部的電路圖，所以只能大概看一下方向
我目前能確定的是濾波器與雙工器是沒問題的，因為有透過假天線的方式，去做了一次測試，分別在雙工器的 HMB 與 LB 的位置，做了一根導向天線，加上這兩個元件，都是屬於無源的，一般頂多造成接收與發射異常，而不應該出現禁止符號，有出現禁止符號，代表電路上就有異常（就是有源的零件才對），所以我最後把重心放在 FeMid、MMMB PA、SDR660的射頻接收器上

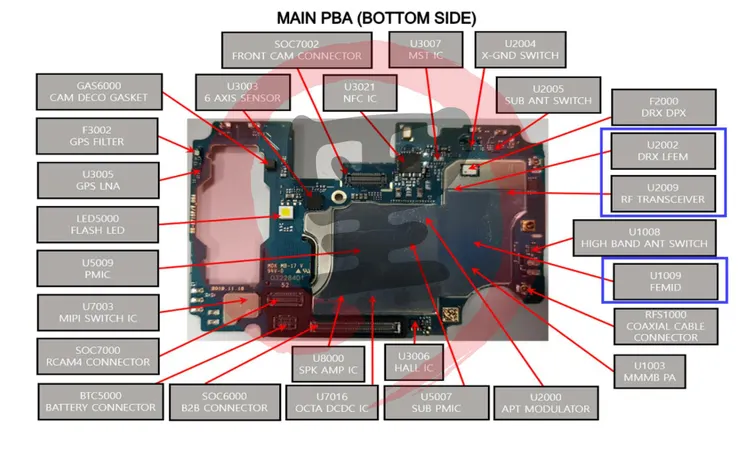

我翻了一下元件指示圖，重點先放在 U2002、U2009與U1009上面

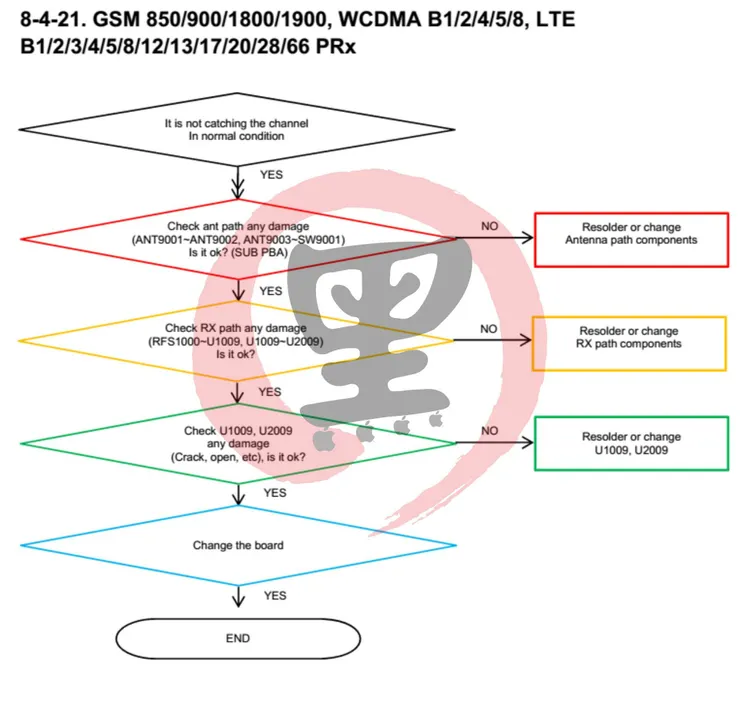

找到維修流程圖，我看完這個流程圖，跟沒看是一樣的，這流程圖不都在講廢話嗎？
上面寫者，確定它是不是好的，如果是壞的就就更換......
看了維修流程圖，我就是三條線而以，排查到最後當然也是翻車了，因為我查的那三顆，都沒有問題，如果我有東西換，我當然也會去試者更換，但除了 SDR660 之外，其它我都沒有，不過好加家，我最後還是查到了一個主動元件異常，而且它算是邊緣零件了

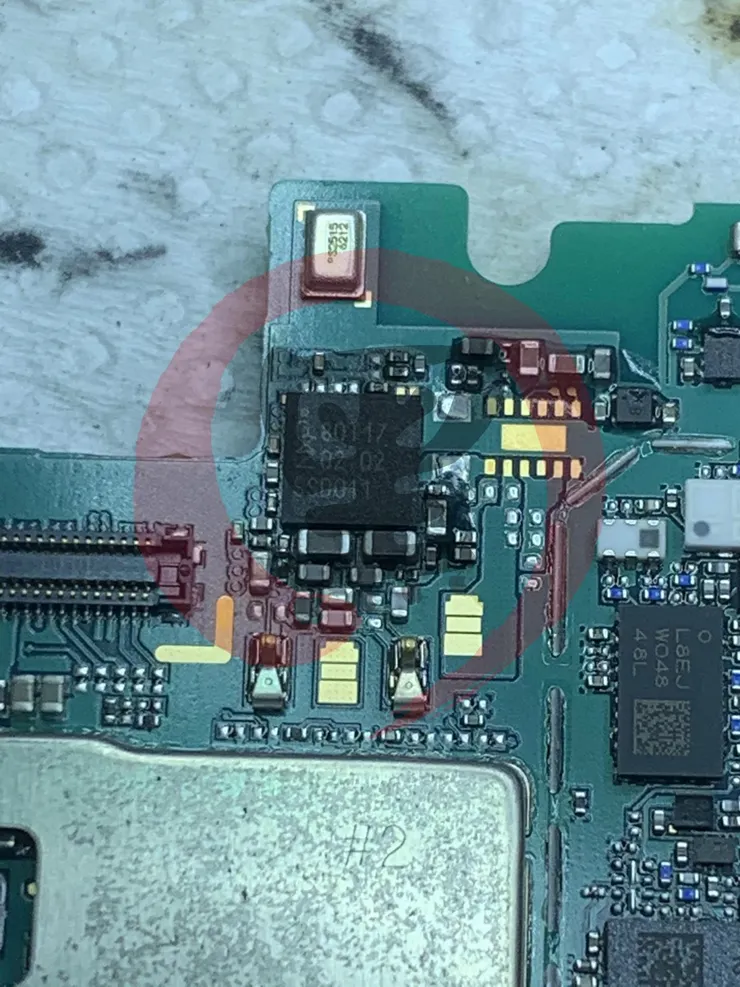

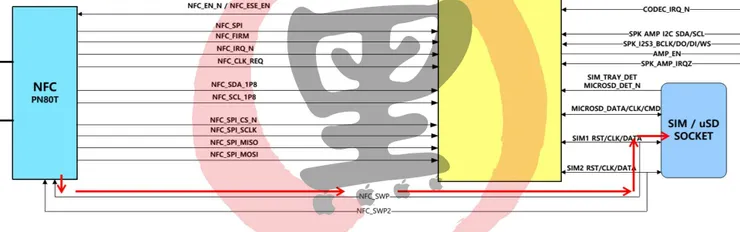

我從 SDR660 底下找到了 RST 復位異常，再經由框架圖來看了一下，最後真的被我查到了，是由近場通訊的 SWP（Single Wire Protocol）單線連接協定，該晶片異常，影響到主射頻 SDR660 無法正常工作

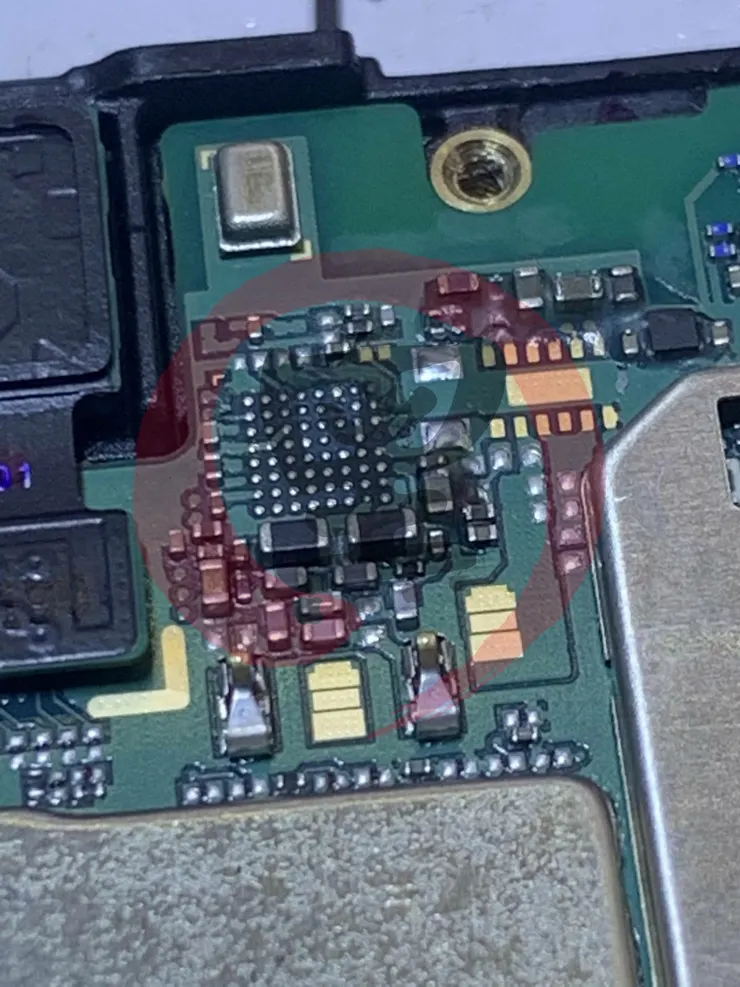

既然查到了問題，就弄死它

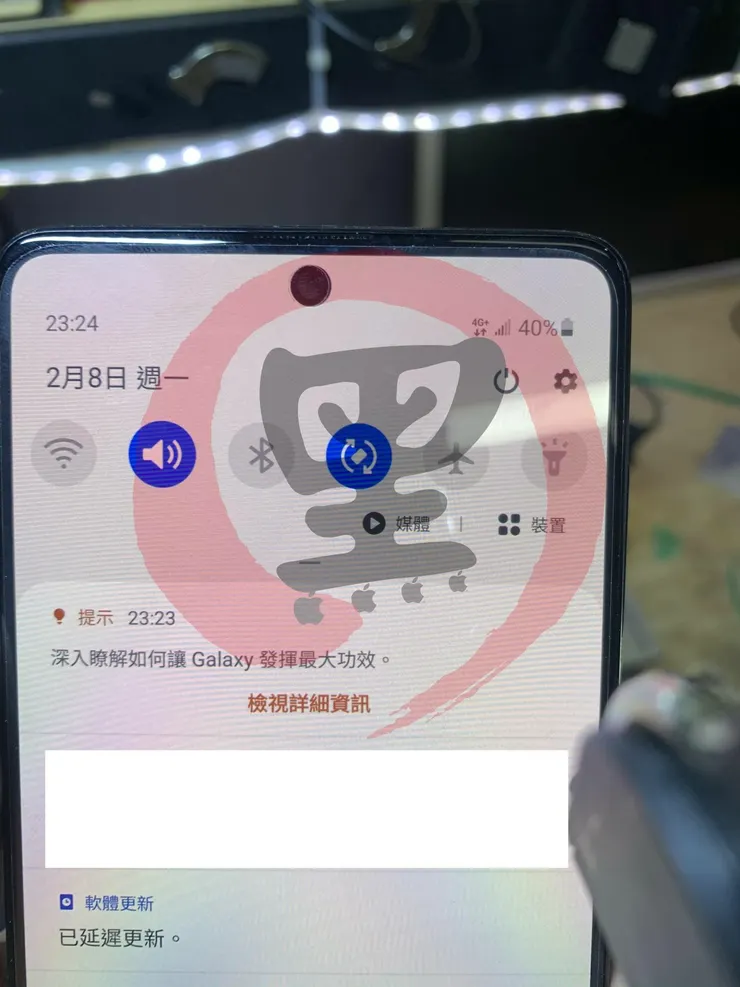

3G/4G 都出來了，可以正常上網與通話

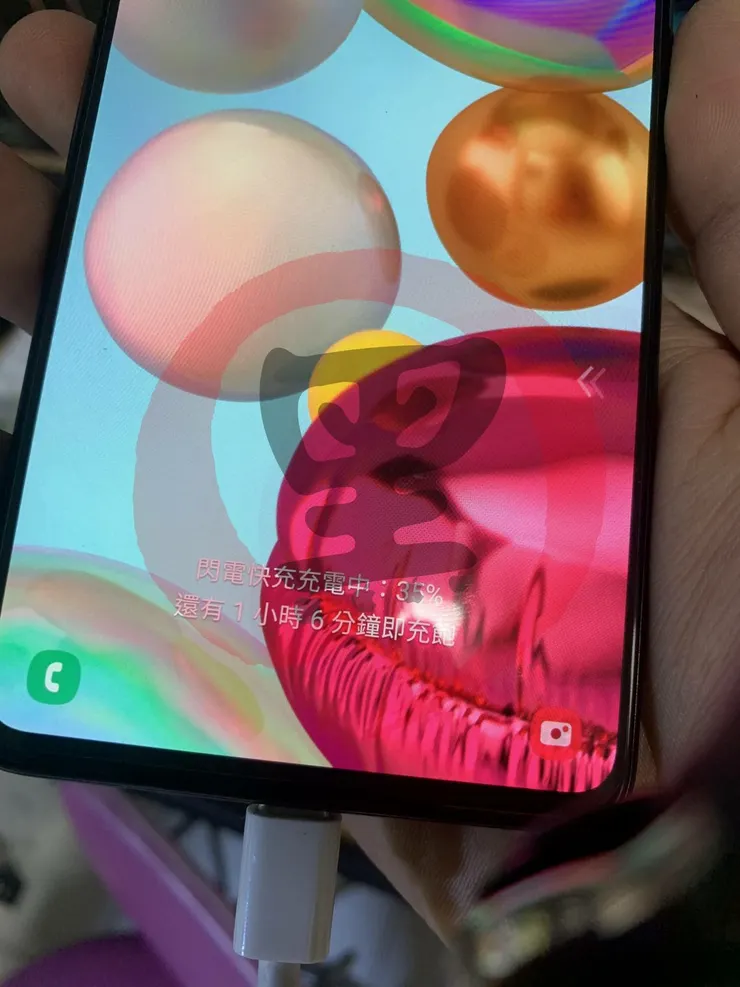

充電故障的維修我就不寫了，留者當我安卓講義的教案了，想知道帶錢來談，收工，自己動手，豐衣足食！
