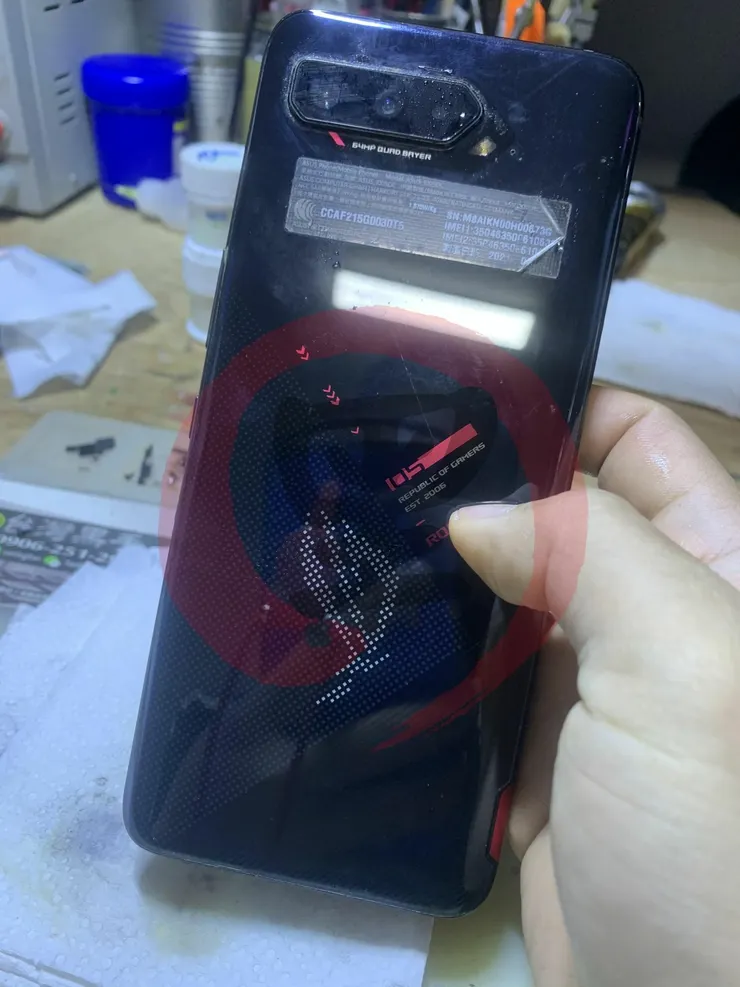

各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 ASUS ROG5S 的電競遊戲機，客戶描述是無法開機，我收到件後，確實無法開機，同時充電也有問題的

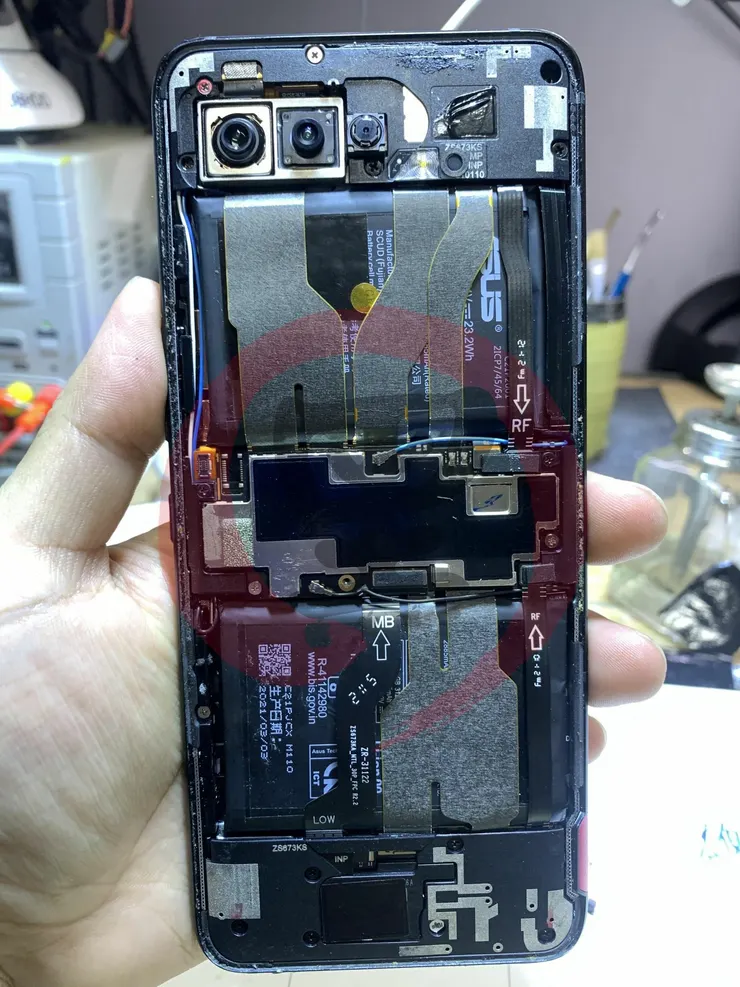

這款遊戲機，外部的設計看起來還可以，不過裡面我只能說，笑者說吧....哈哈
說實話，我其實很不喜歡他內部的設計結構

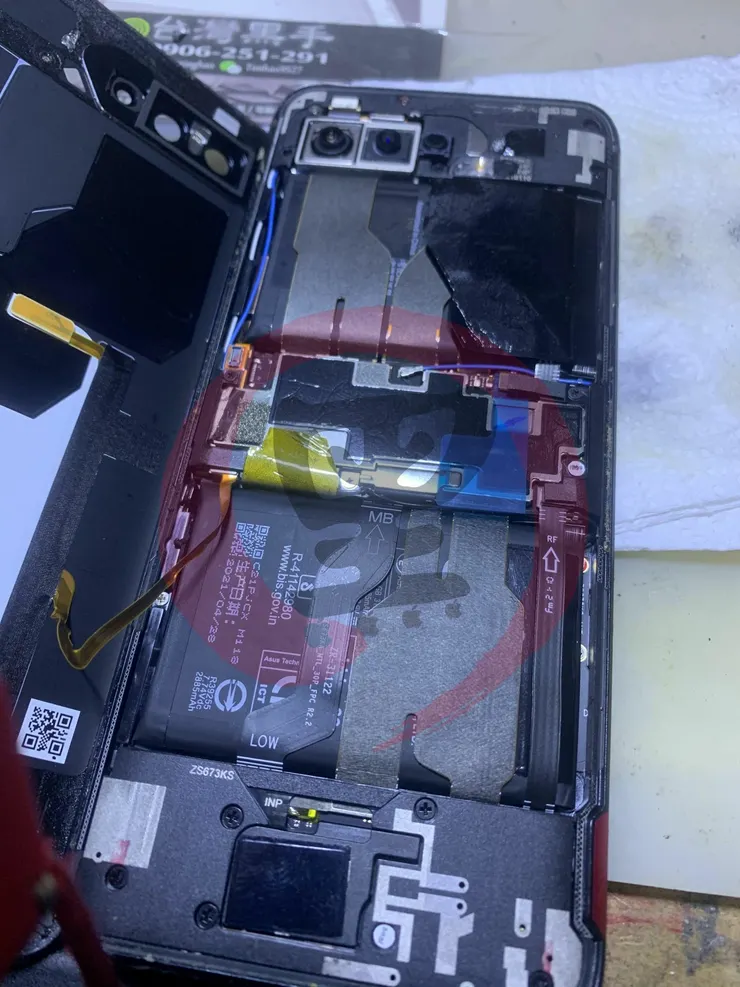

簡單的說，就是結構太亂，排線太多，跟蘋果手機相比整齊排列，形成一種強烈對比

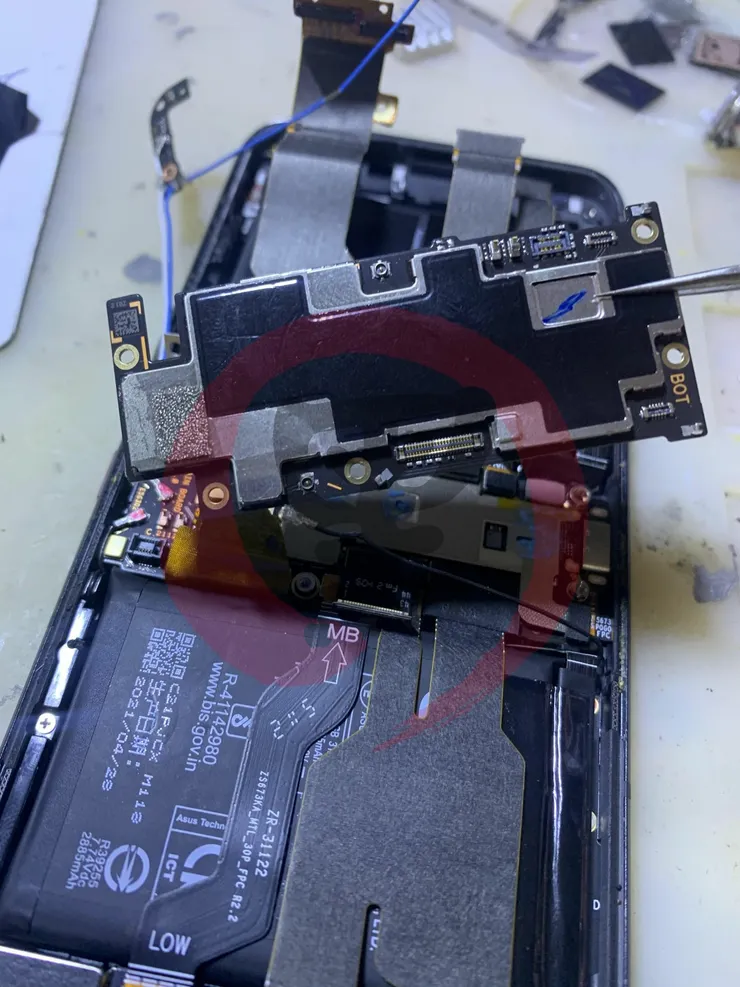

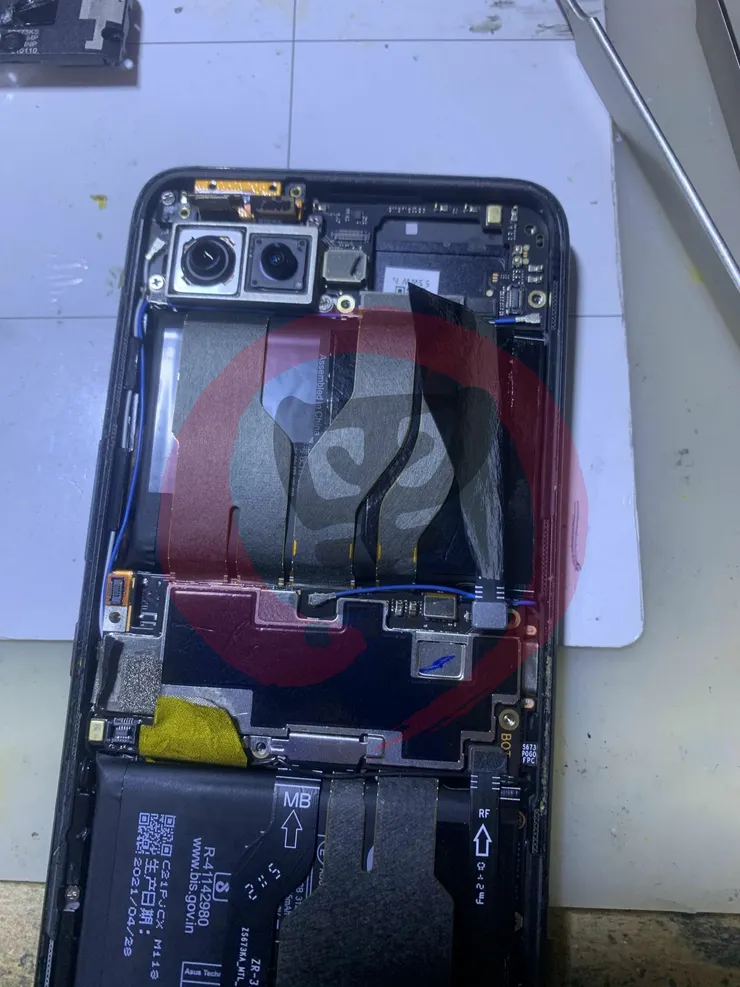

主機板是採用雙層式的，不過跟其它華為、三星、蘋果都不一樣，華碩採用的是插拔式的，並非靠焊點連接起來，比起散熱方面，我覺得吃虧很多
還是老樣子大量散熱膏，雖然我不確定這個導熱係數如何，但肯定是比我的好

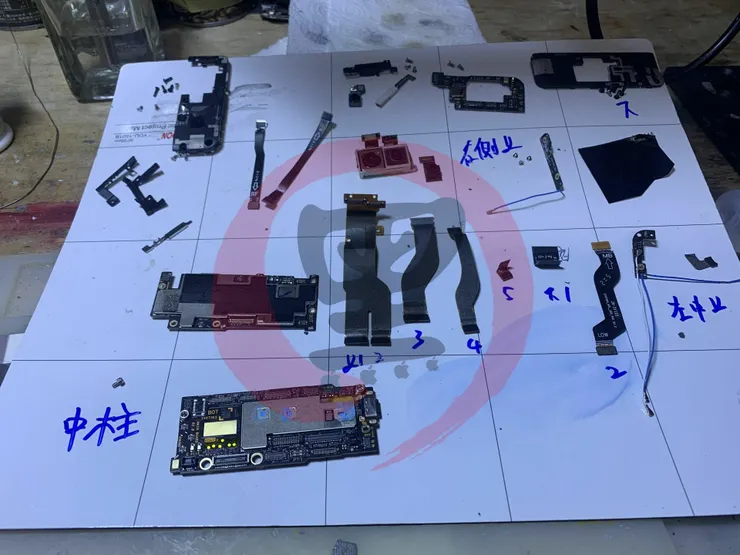

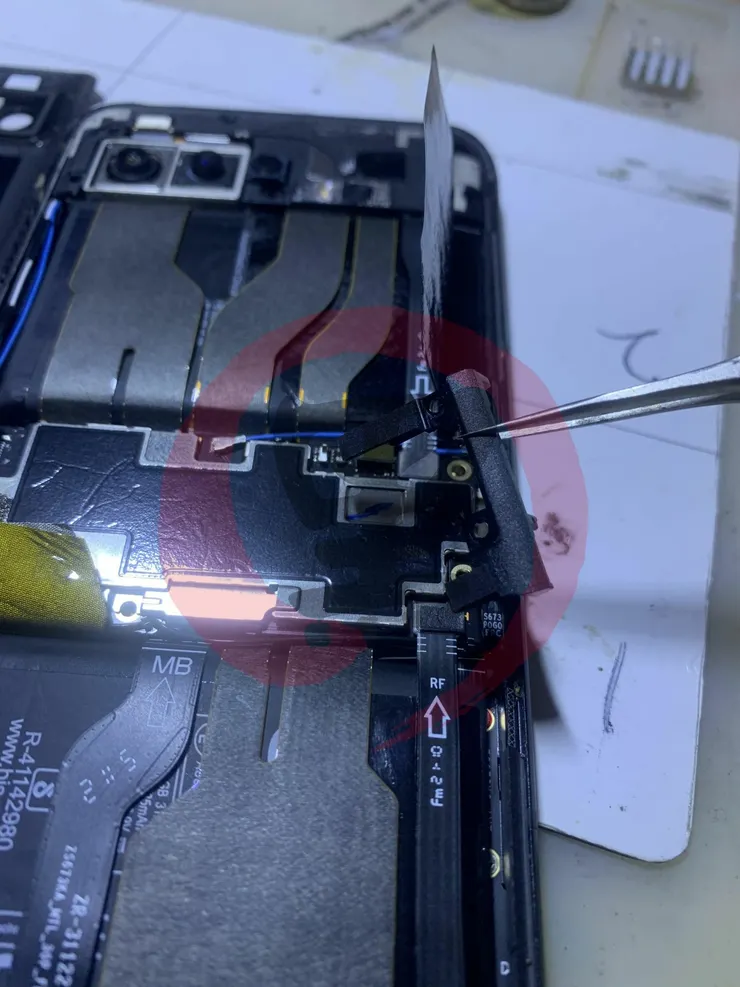

原本是只需要拆主機板下來，但他的電池也有問題，所以一下就變的要拆很多東西下來，這台手機的散件很多，就是散的小零組件，非常的多，並沒有集成模組化，而是將這些小件，全部在透過很多的很多的排線在連接起來，也用到各種不同長短粗細的螺絲，也正是因為這樣，我才要標記一下，自己到底從什麼地方拆了什麼東西下來，圖片中看到的零件，大概也才拆了六成左右，估計如果要全拆，應該是擺不下的

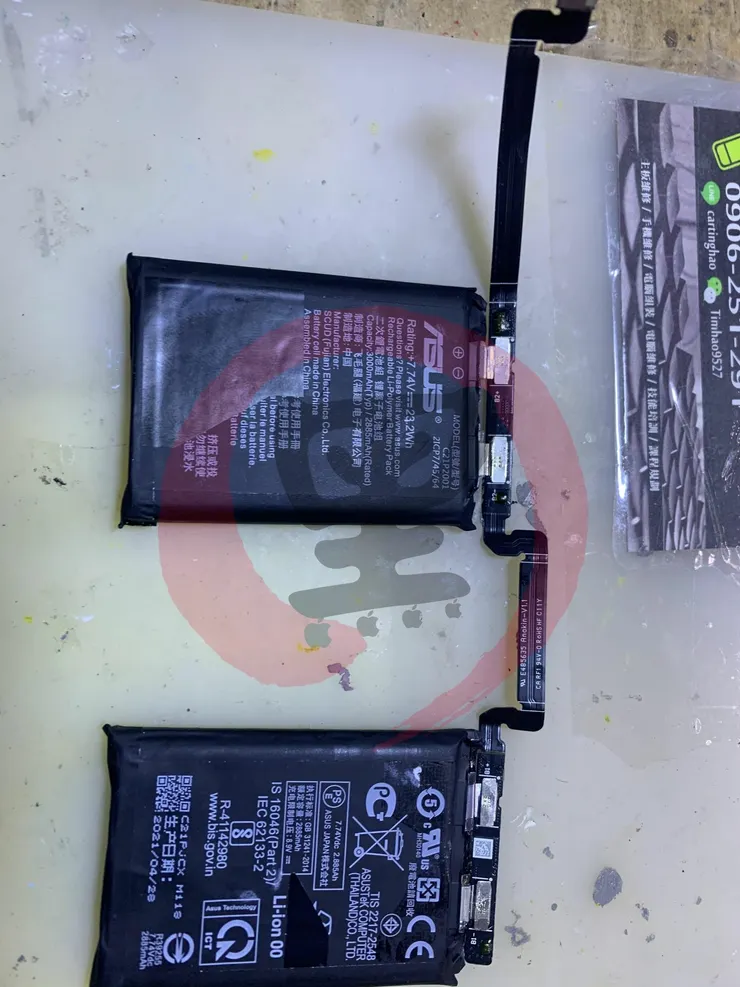

電池採用的是 7.4V 的，跟傳統手機採用的 4.35V 不大一樣

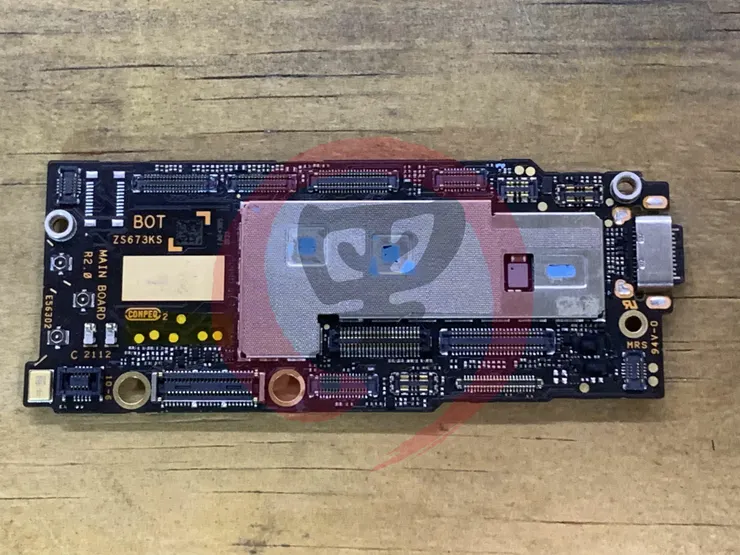

這是核心主板，光是這是連接座就有十五個，而這片主板有兩個問題，一個是充電異常，另一個是不開機

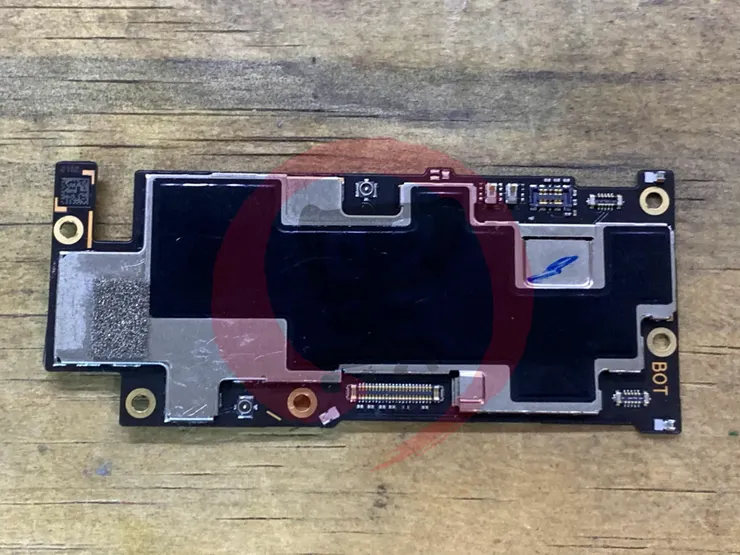

這是射頻核心版，這裡的連接座也有四個，而且另外一面也有（沒拍），所以光這兩片主板透過連接排線組合起來，就超過二十個了，光是那一堆排線，還沒算上射頻的同軸，讓我想到了 HTC M8/M9 的時代

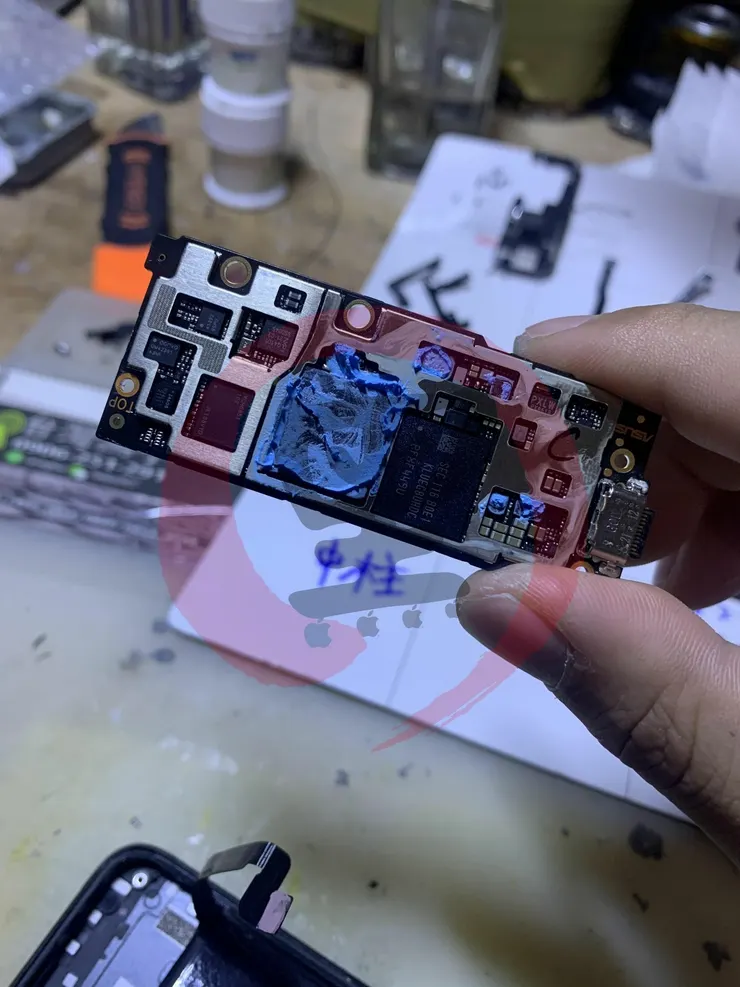

充電的部份故障，我這裡先不講怎麼修，因為還在主流機，所以我不能告訴你，另一個就是不開機的問題，這是老毛病就是曉龍888 的過熱問題，其實是只要取兩大件就可以了，會將 UFS 拆下來，主要是我需要 ROG5S 裡面的分區參數做備份，因為以後會用的到

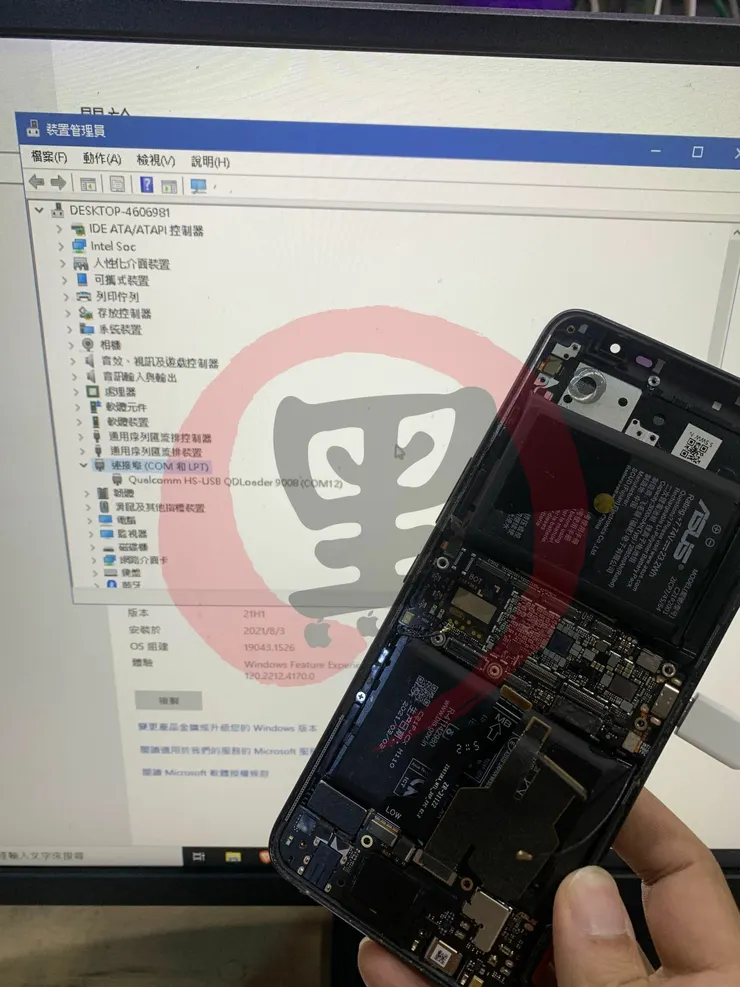

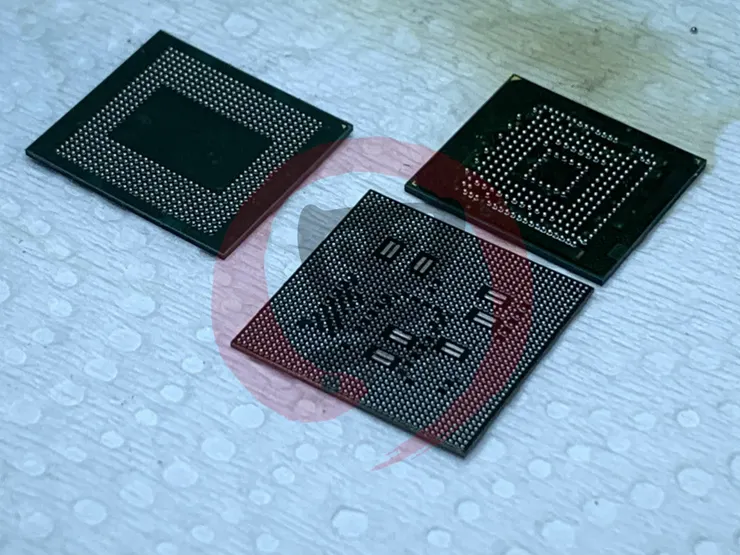

射頻板在目前系統上是不影響開機的，我將 CPU 與 RAM 回裝後，就可以進入 9008 模式了
最後在把 UFS 回裝，然後開始裝機

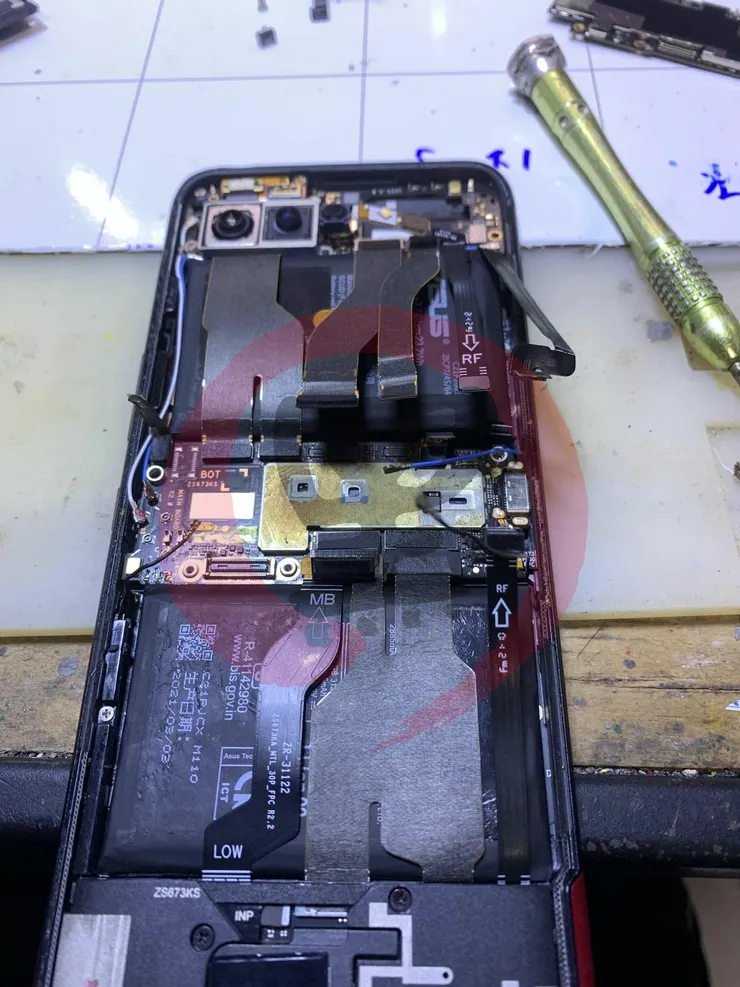

這片雙層主板讓我不喜歡的就是，電池是安裝在下面板，而不是上層板，這對於維修要觀測電流來說，是一件比較麻煩的，電池的表現目前不方便透露太多，還是那句話，主流維修機細節都不方便講，因為我要先掙到錢，等退出一線機市場後，我在慢慢告訴大家吧
總共更換了一顆電池、修了充電電路，重置了三大件

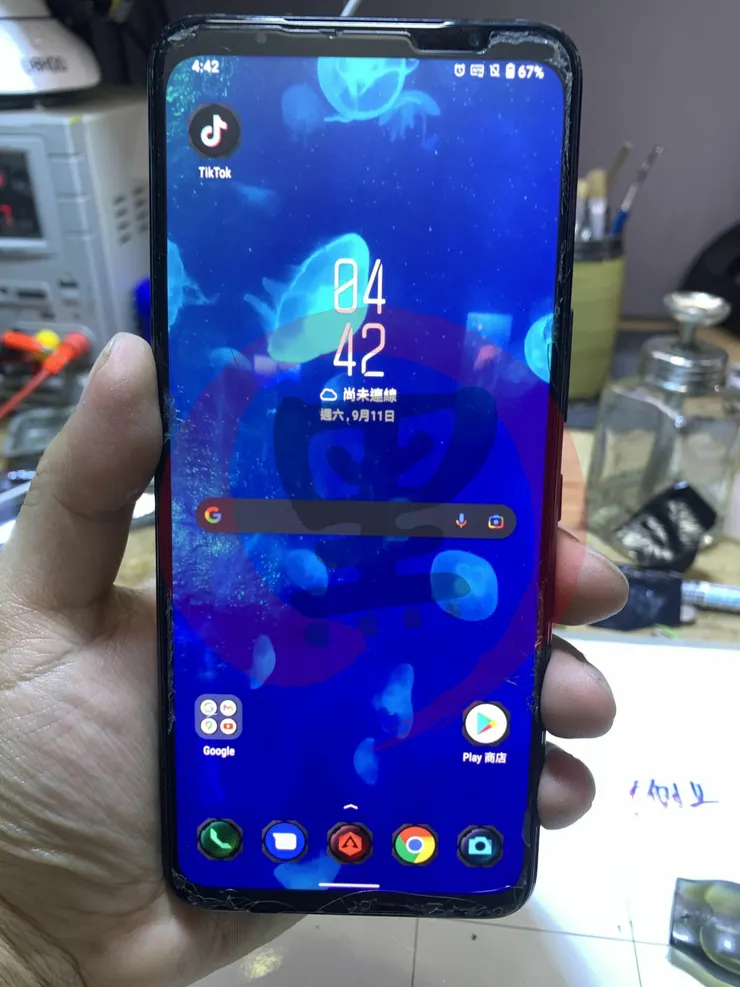

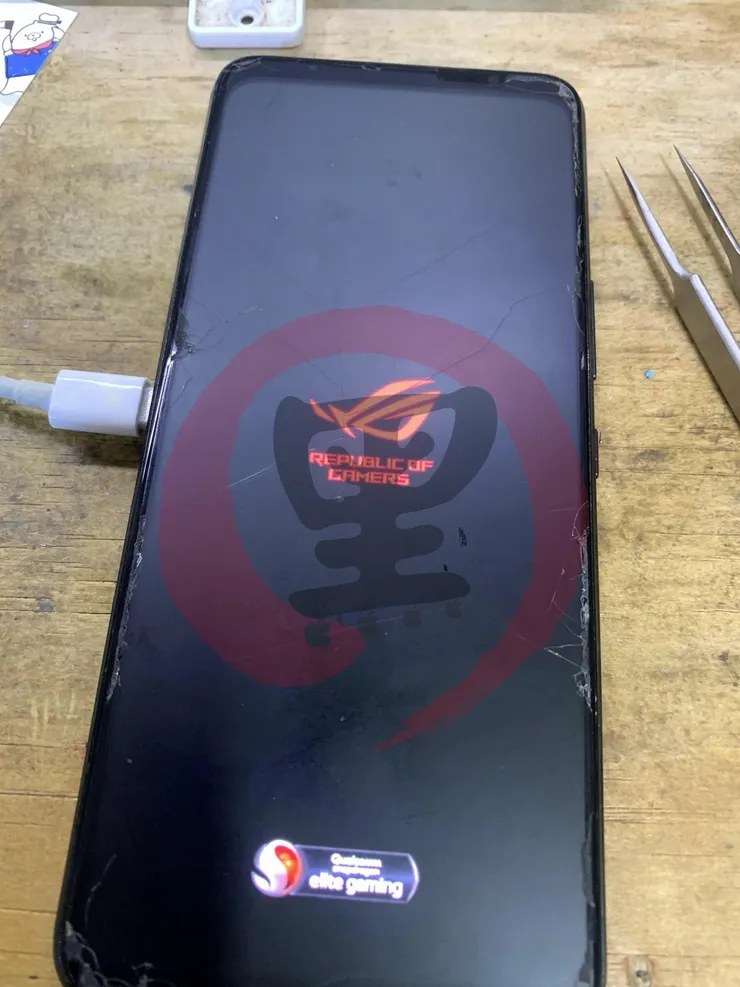

可以正常開機了，自己動手，豐衣足食！
