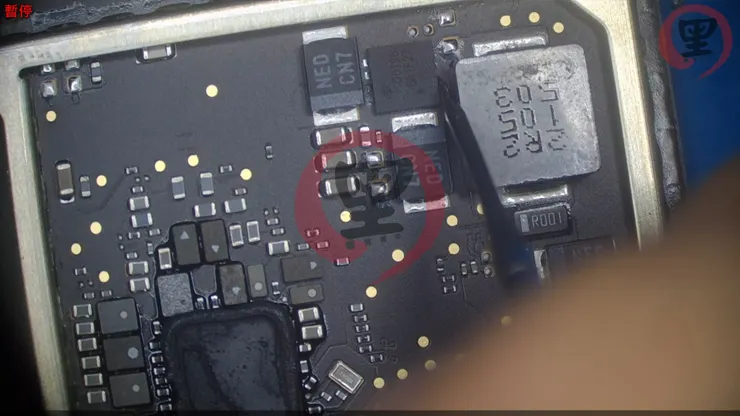

各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台電視盒 Apple TV 4K ，客戶描述的是無法開機，這個電視盒工作條件是 AC 110/220V 經過整流後，輸出 12V 左右的電壓，給到電路板前端與部份電路，再經由轉換壓降約 4V 到其它處，目前測量結果就是，前端 12V 位置是沒有問題的，但經過電晶體後的工作電壓為 0V ，斷電後再次測量，在線值等於零，代表一級供電後段部份，目前處於短路
這個迴路範圍也比較大，除了主機板正面，背面也有很多相對應的電路，將主機板卸下後，必須從後端的位置送電 4V 才有效，如果是前端送 9~12V 寬電壓，是沒有用的，不會跑到這的，電流會維持在 0 ，就是沒工作的意思，他雖然是蘋果架構的，但電視盒跟手機還是有一些地方不同，電視盒是有延用手機的處理器電路結構是沒錯，但輸入端跟輸出端，電壓不同，只能說 4V 這個部份是雷同的，但前面寬電壓的部份，就完全不一樣了
電路嘛，不是修開，就是修短，這沒什麼奇怪的

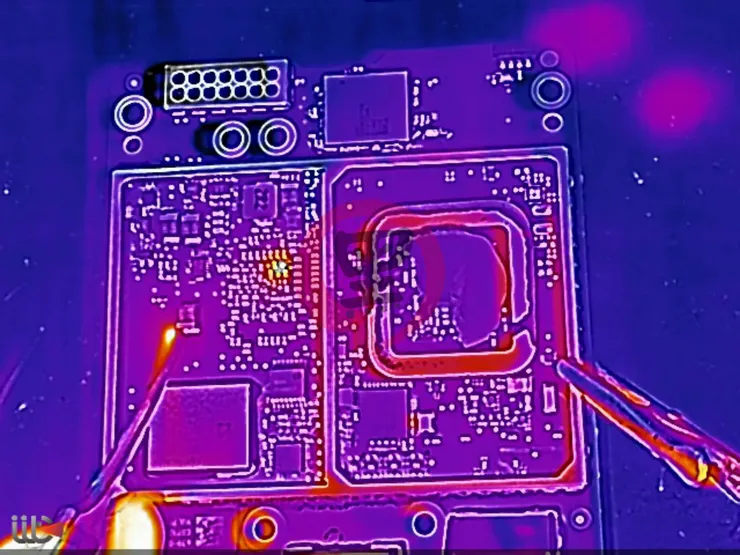

過載、過流、漏電都歸納在短路範圍內，虛焊、冷焊、掉點歸納在開路範圍內，將調整好的電壓與電流，送上熱顯像儀觀察一下
就能看到造成短路的元件，當然熱顥像儀那裡的畫面，跟我實際拆的位置，是有一點偏移，什麼原因，上課會跟各位說，永遠記得一句話：【發熱不等於故障】，發熱只是一個現象，他跟直接幹這裡，不是畫成等號的，會說發熱就一定是故障的，那就是只學通病的人才會說的，有唸過書，先了解原理，就知道為什麼

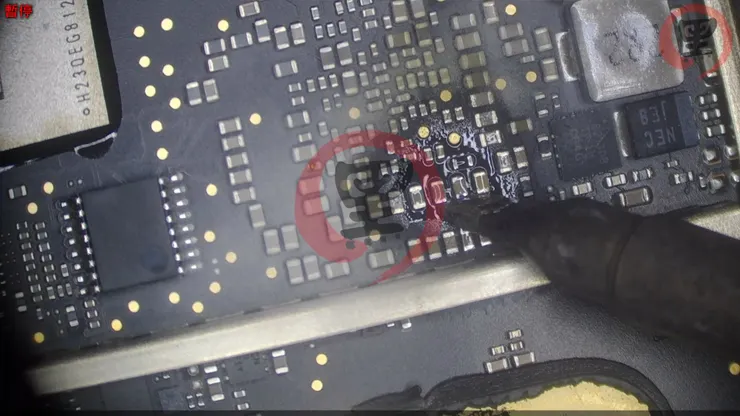

拆除異常元件後，回到電晶體輸出端，測量一下，沒有問題就可以裝機了

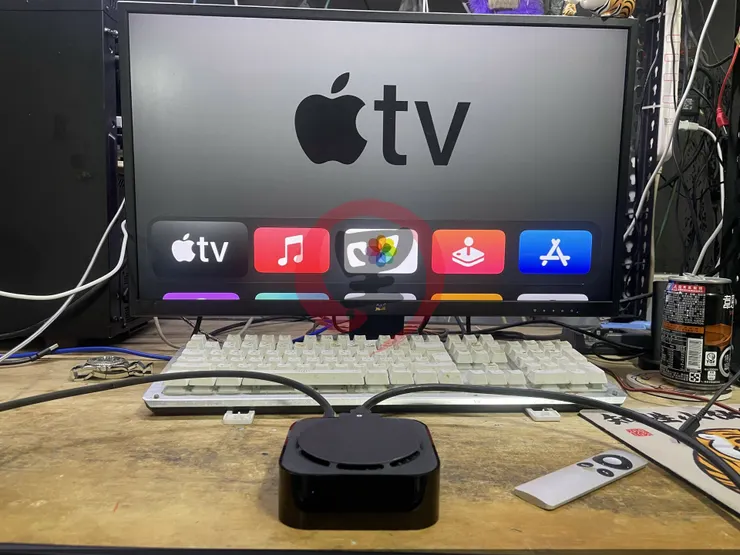

完美修復，自己動手，豐衣足食！
