【胸部製作篇】04：進氣道、胸廓夾組─嵌合機制與整修
閱讀時間約 6 分鐘

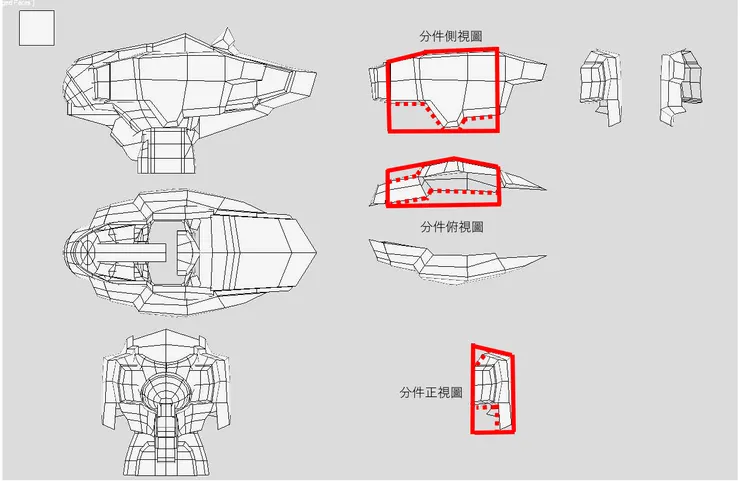

承前回CG草模提供的參考資訊圖之俯視圖，在左右鏡射搭建的箱型(紅色實心粗線)與胸部中箱合體前，趁著「主箱型」的支撐尚未被拆除的優勢，是對裸露外側的裝甲起伏修整粗結構的大好時機。
依照俯視提供的虛線內容，進氣道的造型是收束於主箱型前端、為整體開口最小處的小箱型構造。因為轉折的削減如同L型同時發生在箱型的外與下側，在維持轉角可俐落的鏡射施工前提下，總計需連續施做兩次「切除→增補膠板」步驟。
依照俯視提供的虛線內容，進氣道的造型是收束於主箱型前端、為整體開口最小處的小箱型構造。因為轉折的削減如同L型同時發生在箱型的外與下側，在維持轉角可俐落的鏡射施工前提下，總計需連續施做兩次「切除→增補膠板」步驟。
首先，取用圖面的相對數據配合尺規、標示出進氣道前段收束的通道口再加工區。
因為施工後造型的變更導致布局相對變化、結構部分被破壞不容易在上面下筆再補繪等各種因素，建議一次標註全部的切除施工線。後配合硬質膠帶的沿線貼附，進行第一次切割。
本次製作中，大頭老師選擇的第一段鋸除處為箱體底部到進氣道口的空間。
本次製作中，大頭老師選擇的第一段鋸除處為箱體底部到進氣道口的空間。
次回，胸部裝甲篇將進入塑膠射出模型領域也能共用知識的重點篇章、造型縮修的教學！
面對些許過寬「感覺」的胸口，大頭老師該如何進行評估並在複雜構造上執行再修正？更多精彩的製作內容，敬請訂閱與追蹤！
