【上身造型篇】01:進氣道造型追建與精修

閱讀時間約 8 分鐘
在經歷主粗造型的逐步完成後,終於、進氣道製作來到CG草模設計圖中位於底端創造強烈視覺感、宛如穿著小背心開扣懸垂的外觀造型。
依照原案概念圖的比例感調整草圖的量測數據,堆疊膠板、劃出切割線並鋸出突起的兩塊裝甲。

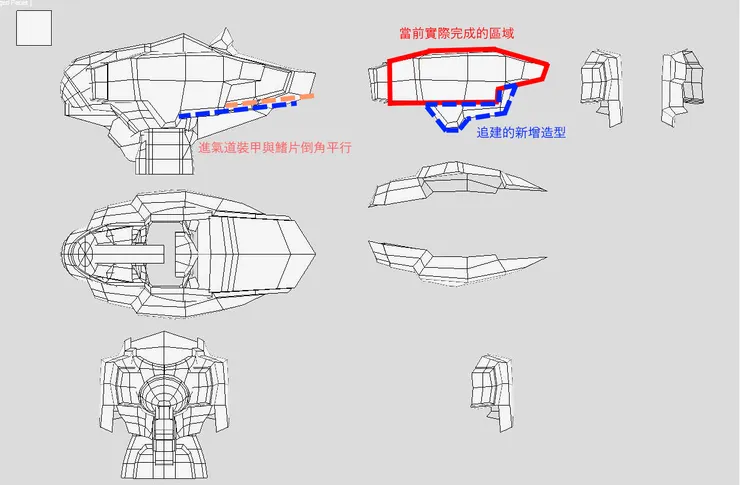

觀察概念圖,巴力進氣道下緣後段的裝甲有著倒角與斜面的組合,且倒角與背後噴射向量鰭的面又再次平行,呈現階梯狀的連續質感。

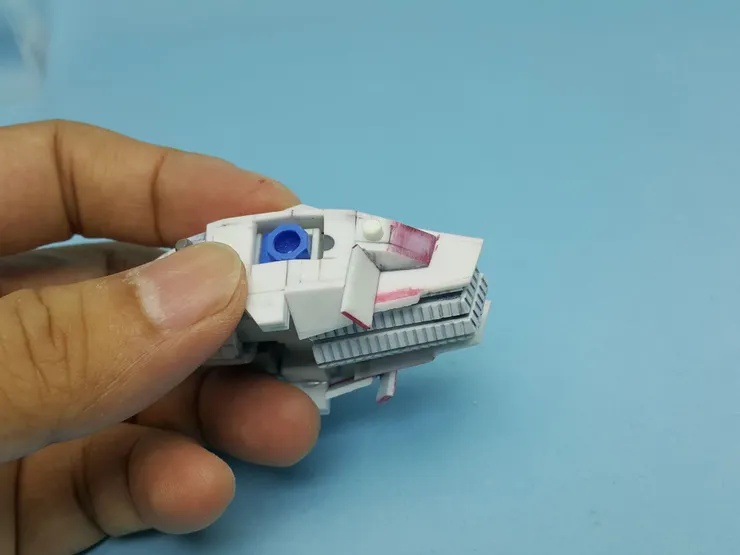

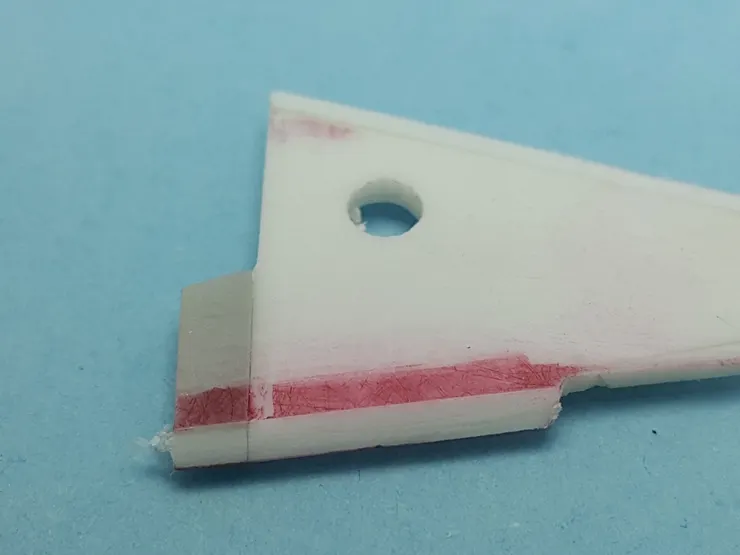

為了實踐前述造型的關聯性,最外側二片鰭片的倒角切面需與本處倒角同步實作、以鰭片為基準線來回修進氣道下緣。以筆刀配尺刮出切割防火線,塗上紅色簽字筆以避免過度打磨。修整後的外型如下圖所示:

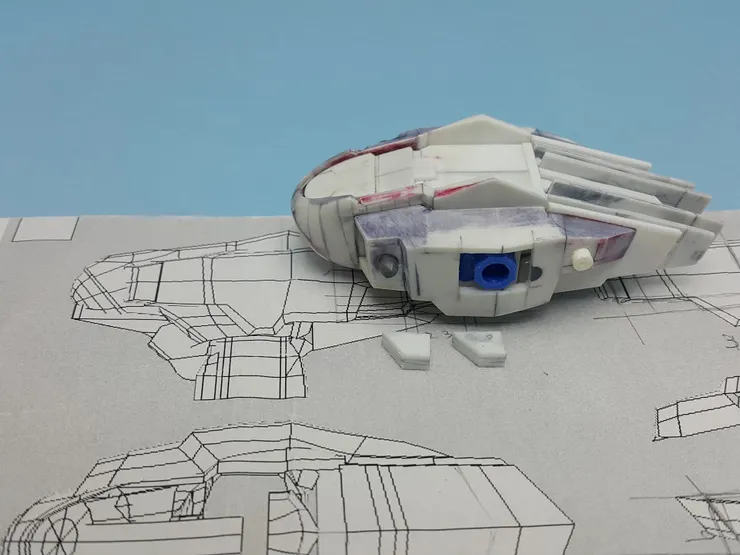

接著,使用【胸部製作篇】07最末設置的假組點集成外側鰭片、背包基座、正胸與施工處進氣道。使用小塊的膠板沿著裝甲造型處仿照概念圖外觀配合假組膠調整至合理外觀後,沿進氣道外側快乾膠粘貼固定。
在實際進入進氣道口擺葉的製作前再次檢查概念圖,會發現前段胸甲造型具備些許的弧。為了忠實地呈現這點,必須追加前段的裝甲打磨修正。打磨的手法需以同方向向外側推動,靠中身磨損少、外側多的方式執行。

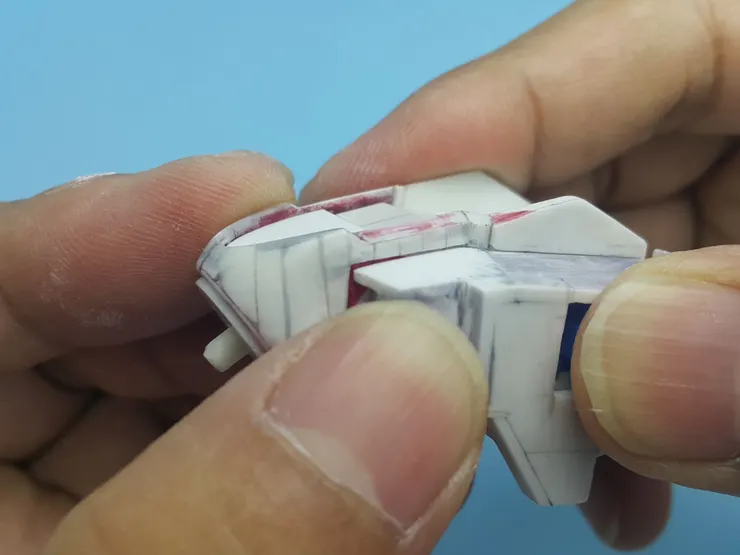

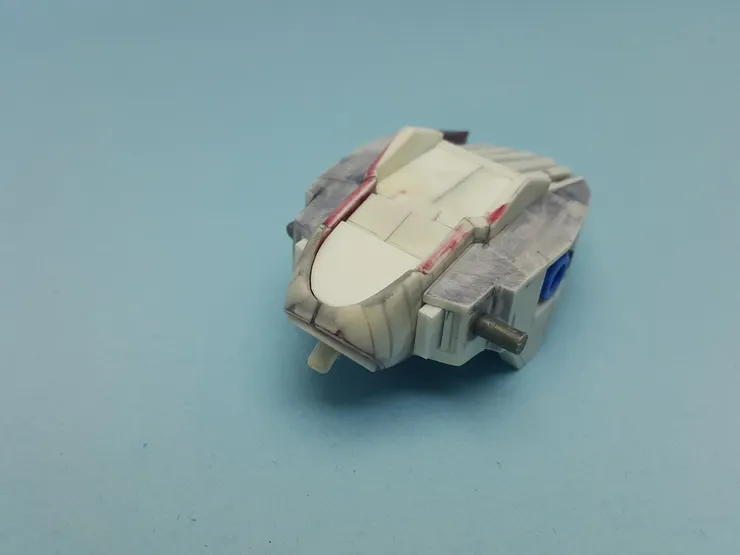

當然,這種後修造型必然會付出設置的嵌合/防火線失效的代價。狀況如下圖。

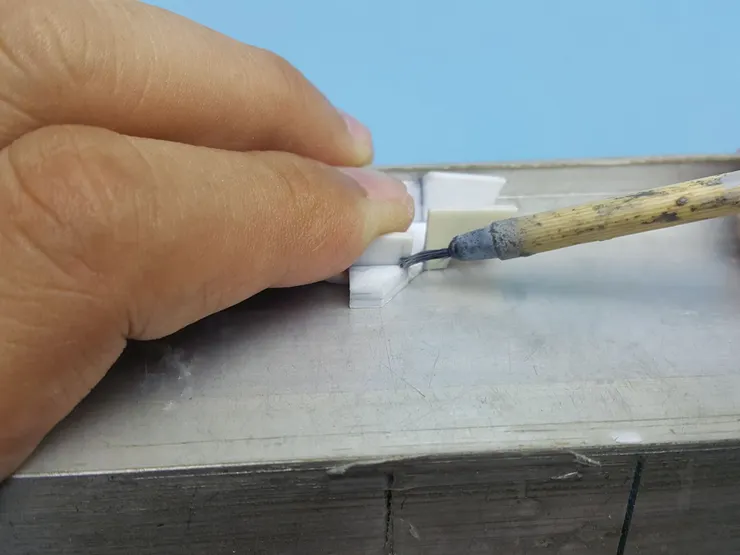

修復的方式理所當然的是填入補土。然而,修形留下的縫隙小到一定程度時,補土填入後沒有太多的附著點在硬化後容易脫落。此問題解決辦法是用雕刻刀壓著該區,重新增寬防火線的溝來增加附著面積。
製作進入點睛戲,本段將利用出現在【胸部製作篇】05完成校正的假組插銷,配合進氣道胸殼段落的內襯製作出可串聯組裝的分件、並修整出細節的造型起伏。

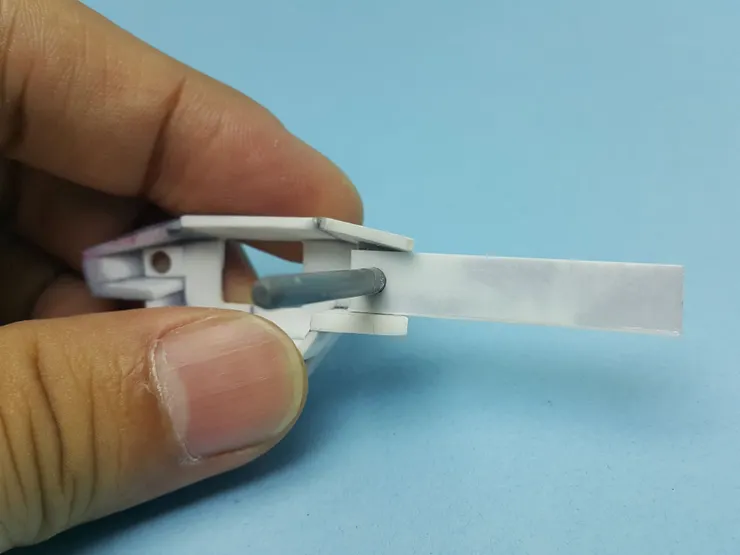

量測預留的進氣道口寬度數據,取用膠板堆疊貼黏出足夠厚度後,配合開孔位置通穿完成假組設置。截斷過長的膠板時,需留下突出於現有開口平面的小段;此段數據由實體決定,複製應當遵照。

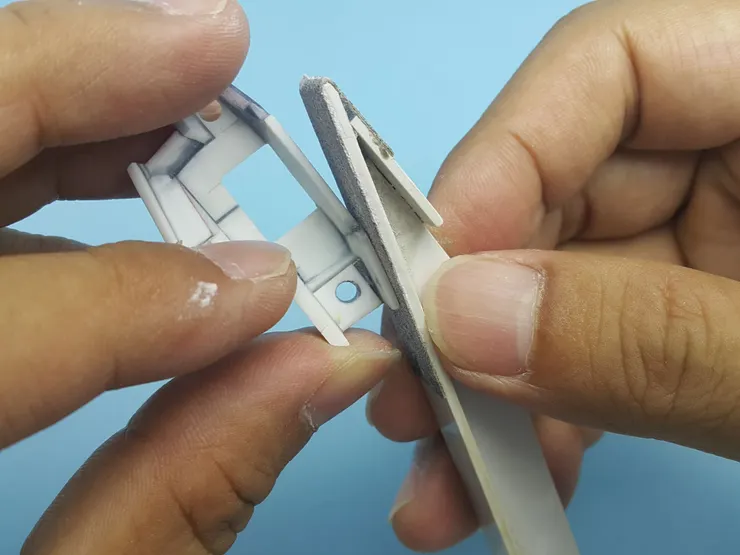

接著取用突出長度數據轉為外框膠板厚度,直接用寬為進氣道設置處的外圍度良的長條厚膠板切出開口嵌合確認斜角。施予瞬間膠補土配膠帶遮蓋填滿縫隙後,使用手鋸、蝕刻板和打磨清除冗餘過大邊緣得出基座。

次回,提升胸上蓋造型資訊量、頸領外襯修形與進氣道後側夾組的上身造型大集結、堂堂登場!
適合模型改造增加線條、增進AB面呈現機制與假組點為最終校正的文章,盡在本月第二波推送!
