【胸部製作篇】03:領口邊沿造型與進氣道構造製作

更新於 發佈於 閱讀時間約 4 分鐘
raw-image
raw-image

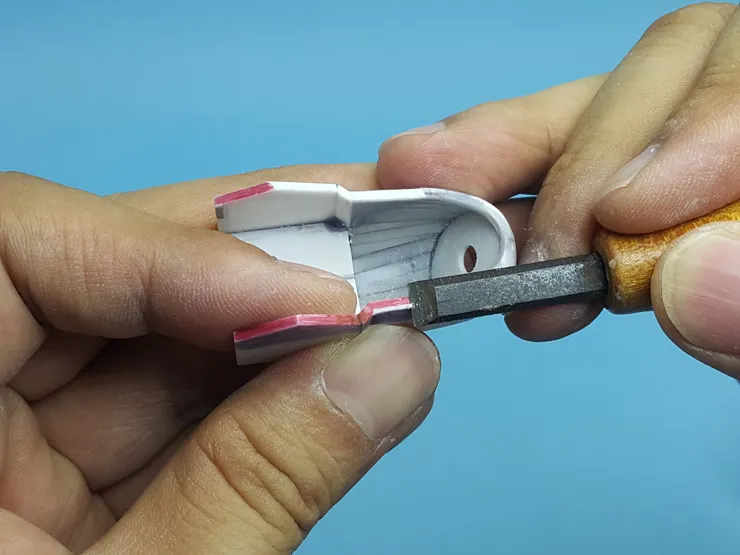

因為採用了蒙皮法完成弧面造型,相較於後段接合的箱體單片的膠板,其積層的膠板和補土構造使得直接切削邊緣雕刻造型的成果難以平整。若要俐落的製作造型,老師建議以「先移除與再重建」的手段來創造新加工面克服。
本步驟在身中箱形與前胸裝甲箱接後,與胸口寶玉同期施工。過程中必要時將拆除後端箱形區域,此為箱形區域不提前封閉強固之核心理由。

raw-image

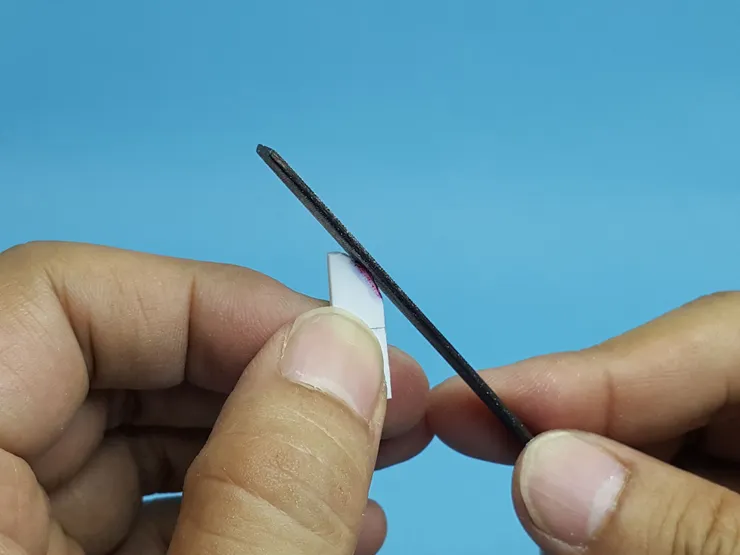

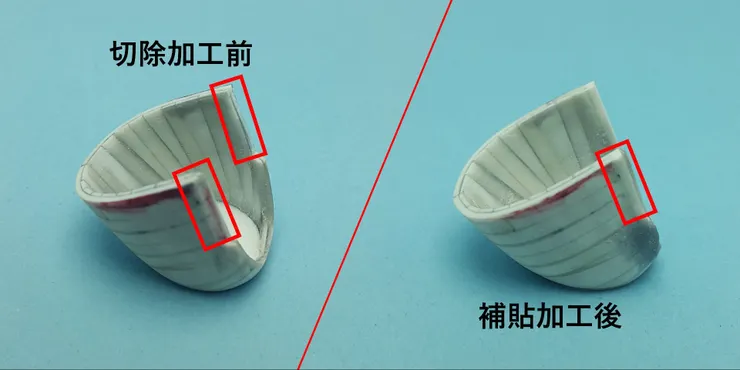

切除後的區域以膠條和快乾膠補土補償刨除接面損失的造型並整平。因為預設造型的倒角和正胸頂端仍有高差,所以補上的量相較原始造型較少。

raw-image

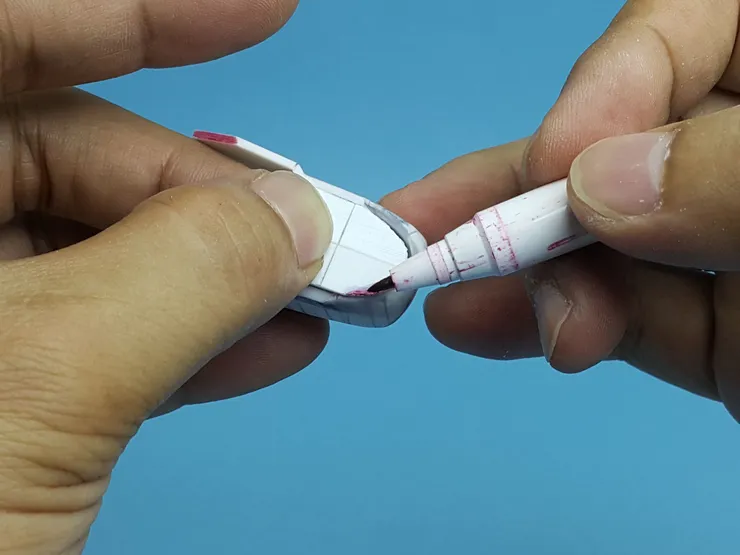

之後,將後段箱形再次接回固定,此時就能增設寶玉篇中部份相片所展示的額外強固支架,並同步使用雕刻刀進行倒角整修。因為已經事先以原始的構造試做比對出倒角角度,故以斜面底邊切除適當的量便不需要重新測量。

raw-image

經由對接的胸口裝甲與正胸中箱兩段,此時的自製零件已經構成一個擁有一定強度的獨立區塊。作為身軀連結各項造型的起點,緊接而來的,是奠定頸部基座設置面與箱形上段假組封閉的上蓋製作。

raw-image

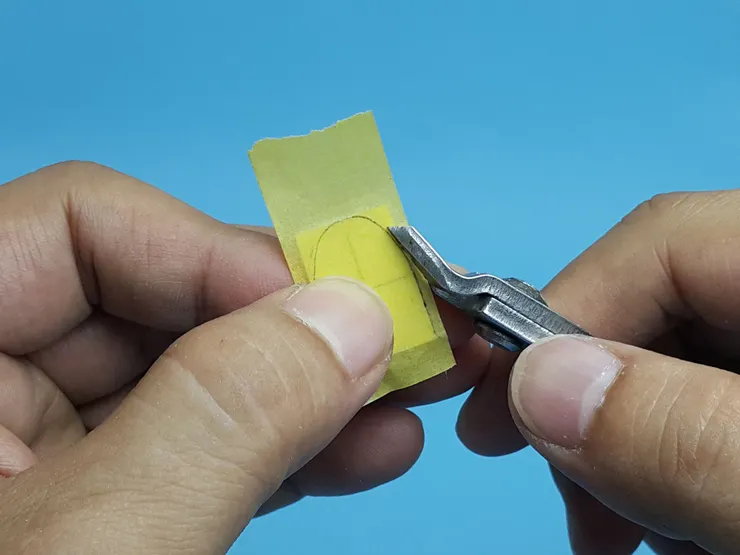

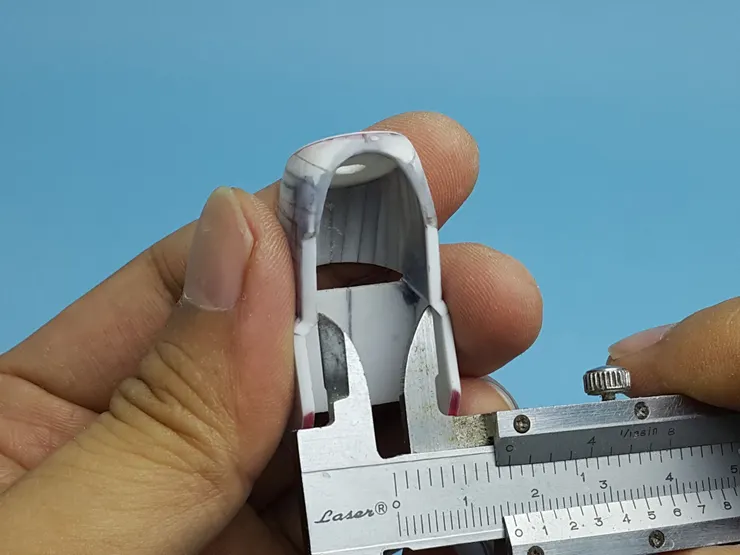

頸部基座的上蓋基本上可以沿預留的中軸線以對稱剪紙法加以施工。基於手工製作過程中造型因應的微調,本處將直接以游標尺取用實際物件的數據加以規劃膠板。

raw-image

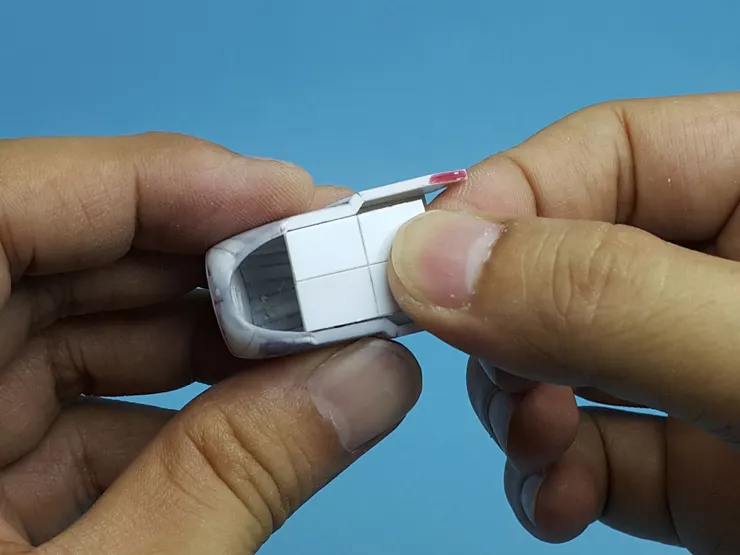

製作中,凡遇上造型收窄或變化處,膠板就應該獨立設置分段。因為正胸裝甲上方處有弧口和梯形兩段,故需要準備四片等大的膠板進行十字交拼切齊、以膠帶固定會比較容易加工。
基於假組需求,四等大十字交拼用膠板的最寬處需要與正胸裝甲最寬外擴的底邊相等長、寧可裁剪後打磨修整,也不要過小在此處施用補土

raw-image
raw-image
raw-image
raw-image
raw-image

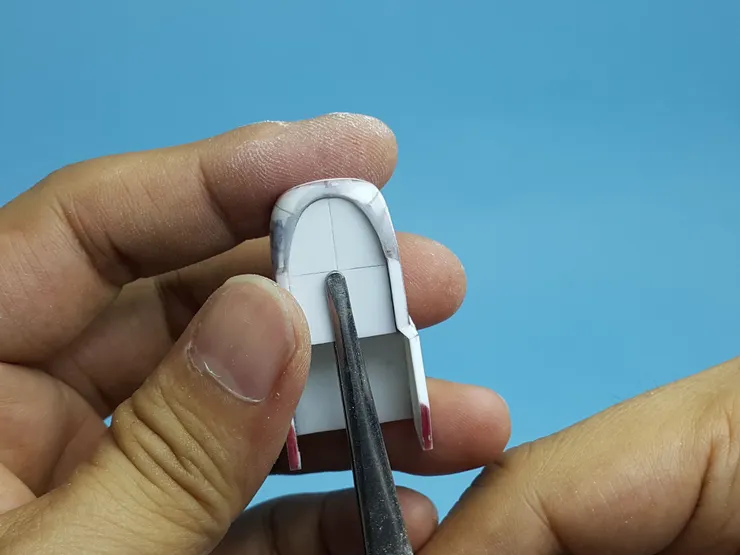

因為造型因素,整修需達上蓋的長度與弧度恰好可以完整嵌入機身的頂蓋空缺為止。之後,參照設計圖上蓋與胸口最高點的距離差,在胸口內部標記假組用的方條位置,同樣使用快乾膠補土固定。

raw-image

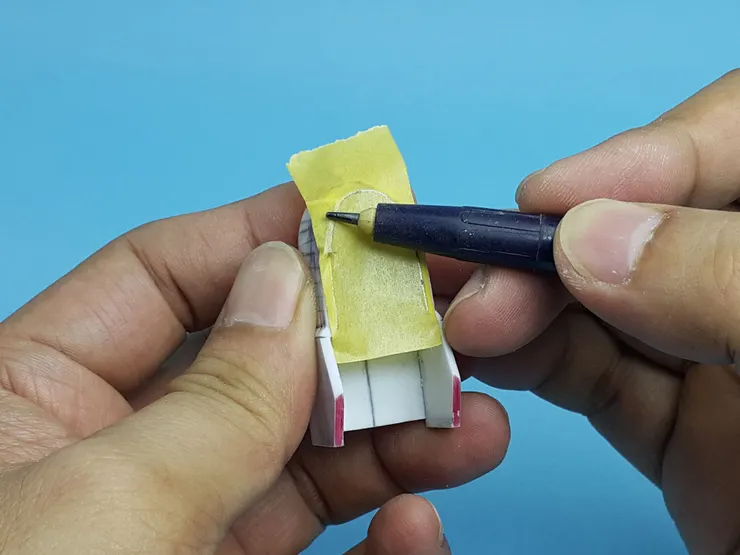

之後可以運用同樣的手段加工上蓋上端的膠板基層造型。弧面部分直接取用前面裁切剩下的膠帶重複步驟,之後對齊黏貼至上蓋固定。
後段胸中相形的上蓋部分亦依然以鏡射剪紙複製製作,但考量造型有所轉折,反而要在上蓋內側補貼膠板、做出切角固定延伸以符合圖面。值得注意的是:此舉留下的對稱中軸線,將能便利未來頸部基座的設置定位

raw-image
raw-image

巴力的胸口左右側的「進氣道」構造是一鏡射的複雜造型片殼空間。
相對於傳統HG規格鋼普拉使用身體前後夾件安裝PC零件或機構連動肩膀,為了外擴體格與背部複雜的噴射鰭片機構,所以並不使用胸中箱當作雙臂的安裝點─因此,除了高度造型還原的需求外,胸口進氣道的片殼強度與身中箱、前胸甲的密合度變顯得十分的重要。


次回的胸部裝甲篇中,大頭老師對進氣道構造的前段進行造形次級整修執行機身胸口的塊面整併,完成胸部主輪廓的粗構造。

10/31後,所有胸部裝甲篇將調整為付費限定!想繼續追蹤製作的進度、預購原型的套件嗎?立即訂閱,掌握在手確認價值吧!

以行動支持創作者!付費即可解鎖
