cable check list and control chart

閱讀時間約 3 分鐘
** 3C機構設計爸版權所有 ©️ **
機構設計工程師除了要負責產品的結構設計之外,還必須具備各項cable的檢驗能力,雖然電器功能及pin define (pin assignment)是屬於電子工程師的工作範圍,但是對於機構設計工程所必須負責的工作範圍,如何從設計階段就開始進行一連串紮實的cable design leverage、cable 設計、cable樣品檢驗、完善的承認流程、以及承認流程中的掌控與管理,一套完整的check list 就非常重要了。當然,cable 2nd souce 的承認也必須透過掌控的Tracker,才不至於漏東漏西,甚至影響NPI及MP階段的所有進度。
那麼,cable這個品項到底有哪些重要的工作事項呢? 以下,3C機構設計爸為各位整理了一個loop相關聯的主要工作項目。
1.在系統設計圖上,確實模擬實際組裝的線材長度,確定長度的模擬接近未來系統組裝的實際需求長度。
2.在進到cable 的細部設計圖面之前,必須先對現有的設計及庫存品做一個確認,確認是不是有類似規格的cable可以使用,以免因為微小的差異或想同的規格,卻又一直重複申請出新的料號,造成MOQ、單價、庫存壓力的不斷增加。3C機構設計爸以Excel設計出一個核對的工具,完全核對現有的設計,並完全避免一物多料號、以及避免以上所提到的問題。當然,物料feature的database是必須事先建立起來,當作一個母數來供機構設計工程師查詢。
3.pin define 或 pin assignment 的確認。雖然這是 EE 工程師的工作,但是,往往因為插頭(plug)視圖的方向和插拔的方向誤判而造成cable 無法組裝或電氣訊號、電源的問題。

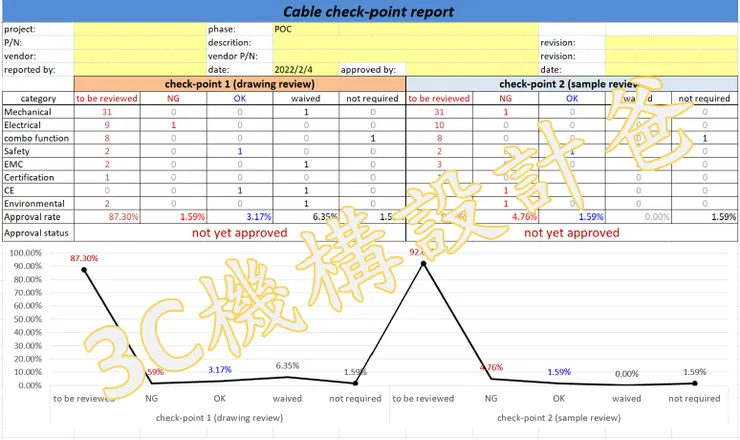

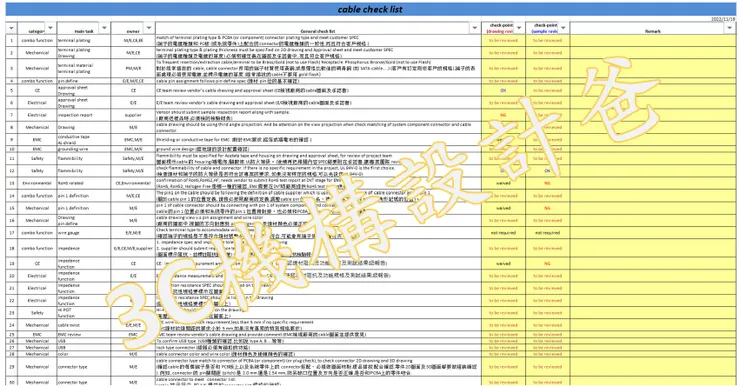

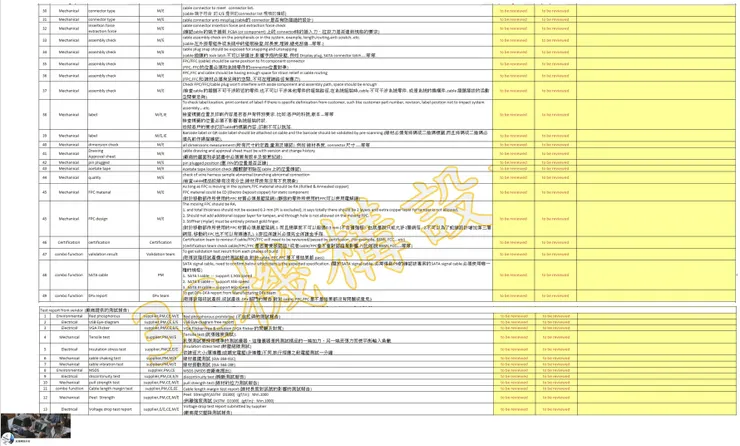

4.再來,就是以check list 中所列出的所有項目一一核對,逐條檢視項目的核對時,填入結果,那麼這份表格就會自動生成一份檢查狀態的報告,讓機構設計工程師不必再去花額外的時間做報告。
PS1: 另外值得一提的是,在3C產業的cable要求和半導體設備產業所使用的cable要求是截然不同的,尤其在一些特殊的光纖線材的線股是以laminated glass 製成的,所以在此聲明此check list 適用範圍限於3C產品業的AWG、FPC、FFC及銅軸線材。
PS2: 另外,適合於戶外所應用的SWA cable是強韌性較高的cable,具有鋼絲編織網、耐車子輾壓的一種高強度cable也不在本文範圍之內。
(SWA=Steel Wire Armoured)
PS3: Device外部 cord類的cable亦不在本文範圍內。
