電子線圈製造:組裝 ( I )

更新於 發佈於 閱讀時間約 2 分鐘

無論是何種線圈加工,後續仍有組裝及接線的工作得處理,然電子線相比於空心線圈會多了一個絕緣塑膠架部分,反而增加了些許不確定要素,因此特別提出討論說明。

由下圖所示,可知單一的電子線圈製作完成後,還須放置於對應的機構尺寸當中,經過多次組工序後才是完成品;倘若個別塑膠有產生了尺寸的變化,就有可能導致電子線圈無法順利安裝。在生產製造流程中,往往多一道工序或是多了一個零件,就會增加不良率的產生;為了提高生產良率,就必須針對工序及零件做詳細的了解及規劃,才能有效提升加工產能及良率。

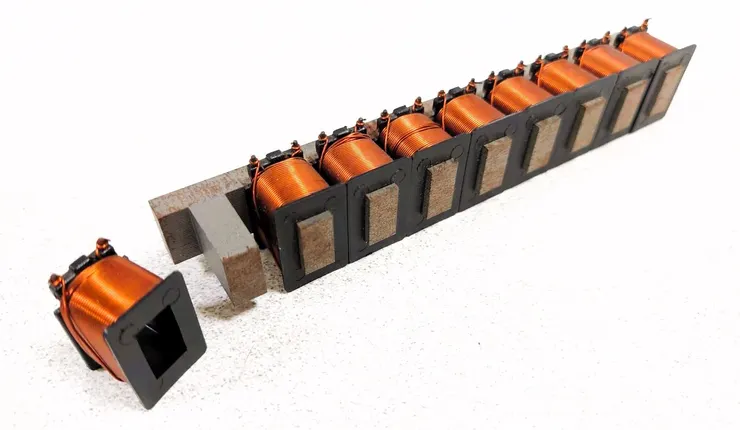

電子線圈組立

電子線圈組立

而塑膠零件除了一些常見的問題,如尺寸縮水率及氣孔之外,對電子線圈而言還會受到繞線時,設備為了使線圈緊實美觀,施加張力作用於漆包線圈上,進而壓迫到塑膠絕緣架。而且壓迫力的作用,並非立即顯現,因絕緣塑膠架置於機台上纏繞線圈時,繞線作用力會由繞線模具來支撐,待取下後才完全倚賴塑膠架本身的承受能力。此外還需要考慮時間因素,塑膠材料較為特殊,即便短時間能支撐線圈壓迫力,但隨著時間累積,塑膠會逐漸受力變形,造成尺寸錯誤,如下圖所示。故電子線圈製作完成後,建議直接進行後續組裝工序,方能避免變迫使加工良率下降。

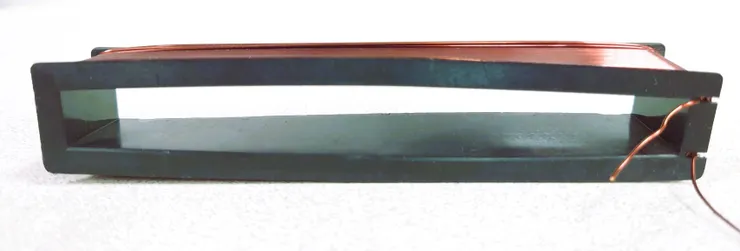

塑膠變形

塑膠變形

再來則是接線的工作,電子線圈可執行的接線方式十分多樣化,畢竟每一顆的線頭及線尾都直接拉出,因此無論是串聯、並聯、串並聯、Y接或是Δ接,都可以完成。由於接線方法的自由度大幅提升,故可藉由修改接線方式來調整電子線圈的線徑及圈數,某些條件下會更方便取得物料,或是提高生產效率等等。

但有一點需要特別注意,雖然在繞線加工時,可以選擇順時針或是逆時針繞線,並以此調整漆包線圈所生成的磁場極性變化;但因電子線圈的外觀特徵並不明顯,需要另外使用不同色彩區分,或是其他方式來避免混淆。有鑑於此,更為建議電子線圈維持相同的繞向順序,改採利用接線的手法,使電流可由線頭進入,或是改為線尾季進入,這種技巧亦能更改線圈上所生成的磁場方向,相關原理可參考安培右手定則。相較於更改繞線方向所衍生的後續生產困擾而言,僅靠變更接線位置來影響電流方向,是個相對簡單也不容易搞錯的生產工藝選擇。


重點整理:

滿足商品需求的組裝技巧,也是有多樣可能性,應以產能及良率做選擇。
