Gage R&R (GRR)

閱讀時間約 6 分鐘
** 3C機構設計爸版權所有 ©️ **
Gage R&R 又稱 Gauge R&R,但大部份學術單位習慣了使用Gage R&R,簡稱GRR或GR&R。那麼3C機構設計爸就以簡稱來做Gage R&R的介紹。
GRR在執行上,通常是以品質管制部門成員為主要的執行單位,在有大量生產(volumed project)的專案中,GRR在執行上會依附在機構設計部門所要求的Ppk(或Cpk)的32模次量測時,同時做GRR的量測,也就是說TVR、FAI、Ppk(或Cpk)、GRR 等,所有的檢驗結果都會整合在一個檔案當中,雖然說這些量測的要求是來自系統廠的機構設計部門,但真正的執行單位還是落在生產廠商的品質管制(品管)部門。 有機構設計的朋友會問,公司的產品訂單並沒有像PC(個人電腦)和其他電子產品的產量那麼的大,那要如何進行GRR的量測呢?3C機構設計爸認為這個問題提得很好,首先我們要了解GRR量測的目的是什麼,GRR主要是用來偵測人(量測員)和量具的 variation (誤差或偏差),在以下內容也會做完整的介紹。對於量少的專案產品,在作法上,可以調整成定期的做GRR的量測,要知道,參與GRR的量測員都必須具有基本的量測訓練,所以在GRR的量測週期設定上,不妨可以針對以下方式來著手。
  1. 數量上的安排:原則上還是以10 pcs的樣品準備為目標。
  2. 量測人員的安排:GRR的量測員至少要3位,所以必須準備足夠的儲備受過訓練量測人員,以免人員異動造成GRR執行的困難。
  3. 在量測週期上,可以一季或6個月做一次GRR的量測,確保人員和量具的偏差在允許範圍之內。 另外一個想法是,公司對於量具都會有定期委外的校驗,所以GRR的量測時間點與該校驗的時間點重疊時,GRR量測在該次做省略,以節省成本。
在GRR的執行上,我們要怎麼做呢?要產出什麼報告呢?首先要了解什麼是 GRR的流程。
Gage R&R操作步驟
1. 第一位量測員的量測動作如下。
a).主管從10個零件樣品中隨機一個一個抽取樣品,並交給檢驗員。
b). 量測員將抽取的10個零件樣品逐一做量測。
c).量測時,量測員依照每個量測尺寸,將量測的結果口頭念給主管,讓主管
把量測結果按照編號填入報告中。
2. 第二位量測員的量測動作如下 。
a).主管從10個零件樣品中隨機一個一個抽取樣品,並交給檢驗員。
b). 量測員將抽取的10個零件樣品逐一做量測。
c).量測時,量測員依照每個量測尺寸,將量測的結果口頭念給主管,讓主管
把量測結果按照編號填入報告中。
3. 第三位量測員的量測動作如下 。
a).主管從10個零件樣品中隨機一個一個抽取樣品,並交給檢驗員。
b). 量測員將抽取的10個零件樣品逐一做量測。
c).量測時,量測員依照每個量測尺寸,將量測的結果口頭念給主管,讓主管
把量測結果按照編號填入報告中。
4. 當第三位量測員做完第一輪的10個樣品量測之後,必須再回到第一位量測員,按照1、2、3對10個零件樣品做第二輪的量測。
5. 當第三位量測員做完第二輪的10個樣品量測之後,必須再回到第一位量測員,按照1、2、3對10個零件樣品做第三輪的量測。
6. 主管完成填寫每個量測員的30個量測結果在Gage R&R報告之後,那麼Gage
R&R 的報告就產生量測的整體結果。
7. Gage R&R 報告、判定及對策。
對於Gage R&R 報告中的失敗訊息必須採取改善措施。
其次,在了解了流程之後,我們必須要有一份GRR報告的格式,把量測員的量測結果填寫在表格內,讓表格內的函數去計算各項的數據,並得到結果,包括了數據的報告,同時提供了圖示的結果,讓機構設計設計人員、品管人員、以及相關人員知道量測人員和量測工具是否在變異範圍之內,提供客戶精準的生產產品量測數據。
最後,對機構設計人員也是最重要的,廠商的品管部門提供的GRR報告對於研發部門的你是不是看得懂,是不是有能力判斷廠商提供的量測過程和結果是不是作假、是不是有問題,而不是只有看一看表格所設定的 PASS 或 FAIL的結果。對於一份GRR報告,量測結果的檢視主要的面向分為 …..
  1. Study variation of Gage R&R (total GR&R): 在這個結果中,必須用以下的數據及判斷作為是否必須採取後續動作做改善的參考
-- 少於10%:可接受
-- 10%~30%:基於應用的重 要性,量測裝置成本, 維修成 本等可能是可接受的
-- 大於30%:不可接受
持續觀察 EV、AV的狀況,是否變異超出規範,並觀察百分比的偏向。
2. Tolerance of Gage R&R (公差的百分比):
-- 少於10%:可接受
-- 10%~30%:基於應用的重 要性,量測裝置成本, 維修成 本等可能是可接受的
-- 大於30%:不可接受
3. Number of distinct categories (不同類別的數量): 在pass fail的判定來說,規格是設定在至少要達到5個。
4. % Variance Component of Gage R&R (在Gage R&R的產品零件變異百分比):
可以接受: < 1%
可以特採: 1% < C < 9%
不可接受: > 9%

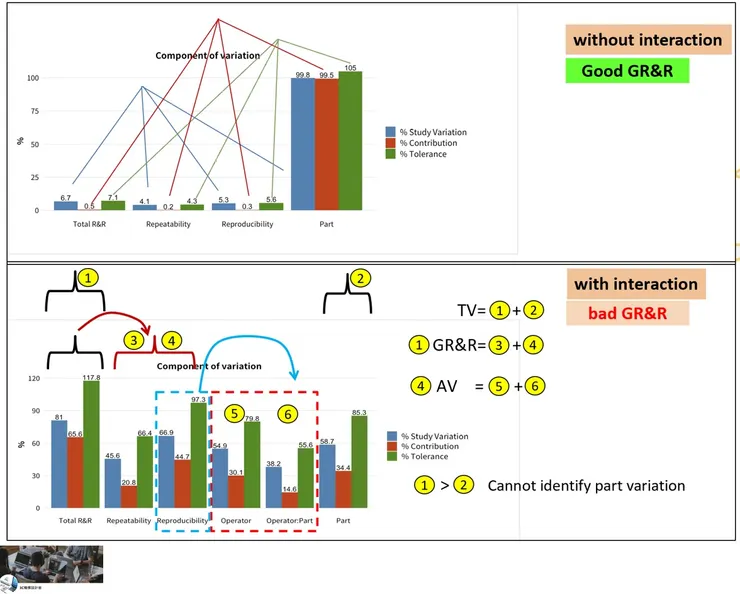

值得注意的是,當 Study variation of Gage R&R (total GR&R) 超差時,則必須檢視報告中的break down,去找出變異最大的因子是來自量測員、還是量測儀器?
參考文獻:Chinese society for quality  Jan 2010 quality magazine, Chinese society for quality量測系統分析之幾何分解圖。 http://www.csq.org.tw/ct.asp?xItem=3013&CtNode=16
