你知道這張詳圖畫完之後是什麼嗎?沒錯,是下一張詳圖
雖然跟實習沒啥關係,但我22歲ㄌ,可喜可賀

雖然跟實習沒啥關係,但我22歲ㄌ,可喜可賀


先來為本週的工作內容下個總結,除了詳圖,還是詳圖。這幾週可以說是不斷面對之前在校期間不斷逃避的東西,並從中學到一些新作結構或是設備該如何與歷史建築進行結合的作法。











11/28(北港-倉庫-滑軌門詳圖)

如引文所述,滑軌門詳圖是這週的第一份工作。簡單來說,就是要將我前幾個禮拜所畫的滑軌門分別在平立剖再加入億點點細節,從使用的材質到五金、甚至是顏色等等都要進行標註。套句學長的話,目標是產出能夠與營造廠討論時能夠找到各方面都不至於偏差太遠的物件之圖面。由於以前一直逃避,所以畫的過程當然的是不斷的查資料、問問題,繼續畫,重複無數次之後才終於完成(然後發現還是很多地方要改(哭

11/29(北港-倉庫-排水溝蓋板詳圖)

今日午餐-沖繩飯糰+味噌湯

今日午餐-沖繩飯糰+味噌湯


昨天畫完了門,今天當然要畫窗啊。並沒有,窗跟一般的外門在昨天是交給林處理的,今天真正的工作則是排水溝蓋板。雖然一下子我就找到能製作它的廠商與各項規格,但由於倉庫案的溝距遠超市面上的尺寸,最後是採取在溝內新砌磚後再進行安裝的形式。而它的功能則是要作為倉庫之間所需之維修通道的鋪面使用,除了可以消除原本的犬走與犬走之間的落差,也讓冷氣室外機等等設備可以置於其上。附帶一提,今天發現我跟事務所其中一個學長同一天生日,但年紀差了一輪半(a.k.a. 18歲)。


11/30(北港-倉庫-屋頂詳圖-瓦作)

今天學長早上不在事務所,不過因為昨天有先跟我們說要做啥,所以一早到所就先進行了北港-倉庫屋頂水泥瓦測繪以利接下來的作業進行。附帶一提,林則是繪製新作之金屬屋面(含太子樓)的詳圖。而今天一樣也是在問問畫畫中度過,不一樣的是多了一些以前別的案子可以拿來參考的圖面,也有另一個學長進行繪製教學,像是關於瓦片的剖面、屋脊瓦與壓條、收邊該如何繪製等等,整體而言學到了不少東西。

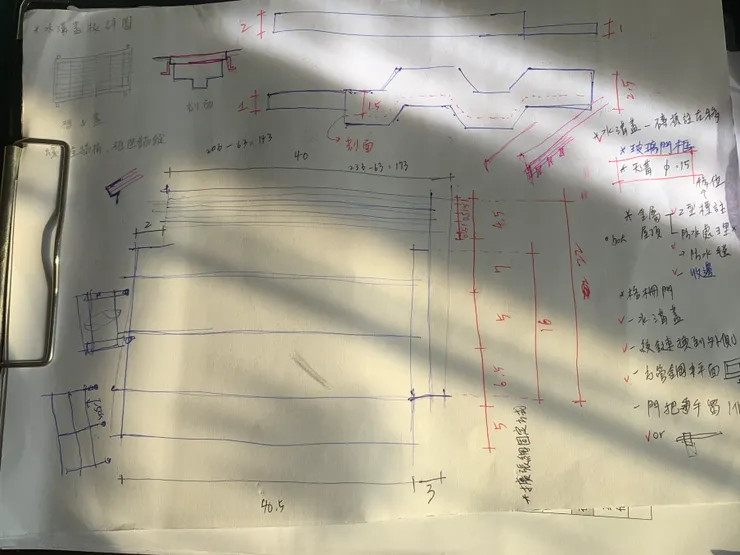

水泥瓦的測繪,感覺還是不太會抓標註的位置

水泥瓦的測繪,感覺還是不太會抓標註的位置

12/1(北港-倉庫-天溝詳圖)

接續昨天的屋頂,今天繪製了天溝詳圖。靠著之前的圖面與學長的幫忙,在一陣東調西調後也算是完成了。也見證到一些以前的做法隨著時代的演進而必須進行修改,免得再發生一樣的問題。換句話說,就是不能完全照著以前的圖面畫而沒有問問題,不然又要再進行各種修改。

12/2(北港-倉庫-簷口通風窗詳圖)

今日晚餐-與臺南實習生們

今日晚餐-與臺南實習生們


終於來到本週的最後一天與最後一張詳圖(?)-簷口通風窗,快樂。而之所以要加裝簷口通風窗是為了達到現代的法規規定的最小有效通風面積。而在確定要加它之前,其實前幾個禮拜也有討論到不同的設置方式及位置,像是太子樓、山牆面的百葉窗等等,最後才決議在瓦作屋頂施作簷口通風窗、金屬屋頂則是設置太子樓。而與其說是一般想像的有玻璃的窗戶,這次的作法是以金屬纖維網進行替代,並使用其中之孔洞所占比例進行換氣面積的試算,算是一種比較新式的作法(當初有討論到也可使用沖孔版進行替代)。總而言之,本週就隨著這張詳圖的完成宣告結束,感謝這週詳圖們與學長的陪伴與指導。
