O-RAN Y1介面簡介

部落格本文連結（可讀性提高）：https://thc1006.blogspot.com/2023/04/y1-interface.html

O-RAN Y1介面一句話介紹：這是 O-RAN 新增的介面(2023/03)，允許 Y1 consumers 訂閱或請求 Near-RT RIC 提供的 RAN 分析資訊 (RAN analytics information)。

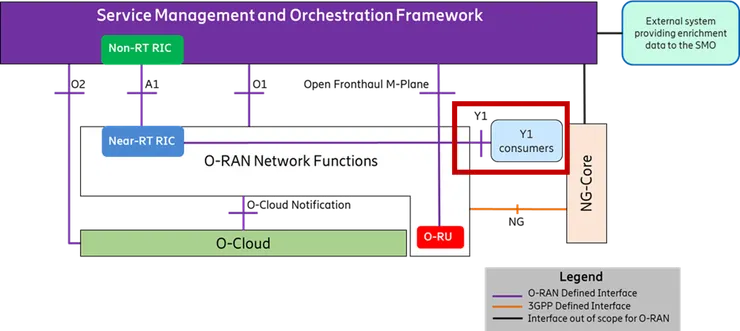

圖(一) O-RAN Y1介面（圖中紅框處）

O-RAN Y1介面功能介紹：

• Near-RT RIC 透過 Y1 介面，提供 RAN 分析資訊 (RAN analytics information) 的服務，而 Y1 consumers 可以藉由訂閱或請求 RAN 分析資訊，來使用 RAN 分析資訊服務。
• 當 Y1 consumers 在 O-RAN 可信域 (Trusted Domain) 時，可以作為應用程式功能 (Application Functions，AFs)；或 RAN 分析資訊 可以透過網路曝光功能 (Network Exposure Function，NEF) 以安全的方式提供給 (Application Functions，AFs)

速記：在 O-RAN Trusted Domain 時
Y1 consumers == (Application Functions，AFs)

• Release 17: https://reurl.cc/ml7Y6W
• Release 16: https://reurl.cc/7RnV2y

秀吉 MurMur：Y1 consumers 使用 RAN 分析資訊服務，出發點一定是好的啦~，得以提供不同情境的使用者裝置更適合的服務，但新介面的出現，同時也意味著新的資安威脅，學術界又有新的研究領域了（誤

綜觀 O-RAN 高級架構 (High Level Architecture；HLA) 圖(一)：

圖(一) 顯示 O-RAN 架構中主要的四個介面 (A1、O1、Open Fronthaul M-plane、O2)。

• SMO（服務管理和編排）透過 A1、O1、Open Fronthaul M-plane 連結 O-RAN Network Functions（如：Near-RT RIC、O-CU-CP、O-CU-UP 和 O-DU）
• SMO（服務管理和編排）透過 O2介面連接 O-Cloud。
• 如圖一所示，O-Cloud 通知介面(Notification interface)，可使 O-RAN Network Function 接收來自 O-Cloud 的相關通知。

在 O-Cloud 或其他的 PNF (物理網路功能)上的 O-RAN Network Functions，可以由 VNF（虛擬化網路功能）所組成。

VNF 意旨 VM 或 Container (標準白皮書寫的，我當然知道有 CNF)

除了 O-RU 外，所有 O-RAN Network Functions 在連接 SMO 時都應支援 O1 介面。
SMO 和 O-RU 之間的 Open Fronthaul M-plane 介面用於支援 (hybrid mode) 混合模式下的 O-RU 管理。

詳如：O-RAN.WG4.MP.0-R003-v11.00 中所述。

O-RAN 邏輯架構圖簡介

圖(二) O-RAN 邏輯架構圖

• 如圖(二)所示，天線端 (Radio Side) 包括 Near-RT RIC、O-CU-CP、O-CU-UP、O-DU和O-RU功能。
• E2 介面將 O-eNB 連接到 Near-RT RIC。 雖然圖中未顯示，但 O-eNB 確實支援 O-DU 和 O-RU 功能，它們之間有一個開放前傳介面 (Open Fronthaul interface)。
• Y1 consumers 訂閱或請求 Near-RT RIC 提供的 RAN 分析資訊，經由 Y1介面傳輸。
• 如前所述，管理端 (Management Side) 包含 SMO 框架以及其中的 Non-RT RIC 功能。

此外還有一個組件 O-Cloud，它是一個雲計算平台，這個平台整合了架設 O-RAN 基站所需的各種物理基礎設備節點 (Node)，用於託管 O-RAN 的相關功能（例如：Near-RT RIC、O-CU-CP、O-CU-UP 和 O-DU），此外，平台也支援軟體組件（例如：操作系統 (OS)、虛擬機監視器 (Virtual Machine Monitor)、Container Runtime 等...）以及適當管理功能和編排功能 (Orchestration functions)。

O-RAN O-Cloud 深入介紹：https://thc1006.blogspot.com/2023/04/blog-post.html

本文部分內容是以抽象、類比的方式進行描述，這麼做是為了使讀者能夠理解具體的情形。若覺得有不精確的地方，歡迎留言指教，有任何想法，或是對於 O-RAN 有興趣的話，歡迎與我聯繫，可以共同討論交流~；昨日徹夜未眠趕AIoT企畫書，先打到這邊，我先來睏~
