物理好文-凸透鏡與凹透鏡

更新 發佈閱讀 1 分鐘

前面我們介紹過了面鏡的成像,主要都是遵守光的反射定律;而透鏡則是遵守光的折射定律,今天我們就來介紹凸透鏡以及凹透鏡。

凸透鏡

一般來說是屬於球面透鏡的一種,其中央比周圍還來得厚,是一種會聚透鏡,常見的應用包含相機、顯微鏡、眼鏡等。

以下是凹透鏡的示意圖:

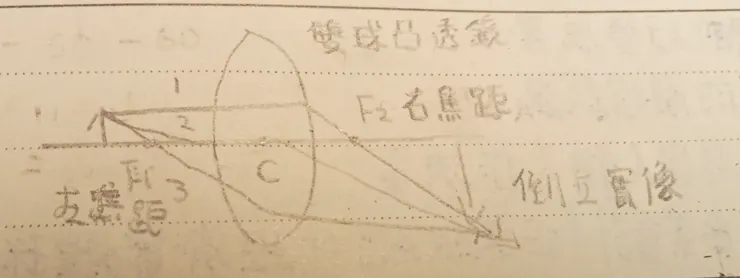

倒立實像示意圖

倒立實像示意圖

我們一樣畫三條線,通過雙球凹透鏡產生折射現象,形成倒立實像的影像。

接著,我們介紹正立放大虛像的示意圖

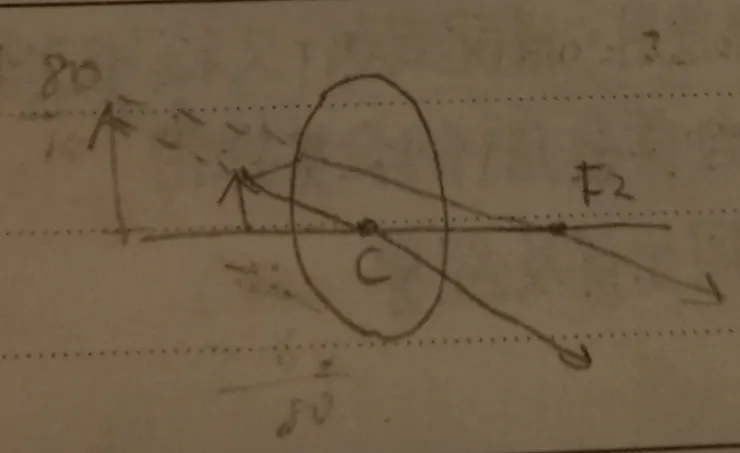

正立放大虛像示意圖

正立放大虛像示意圖

一樣畫出兩條線後,經過雙球凹透鏡折射後,在鏡後形成了正立放大虛像的影像。

最後,再來介紹相關公式及定理

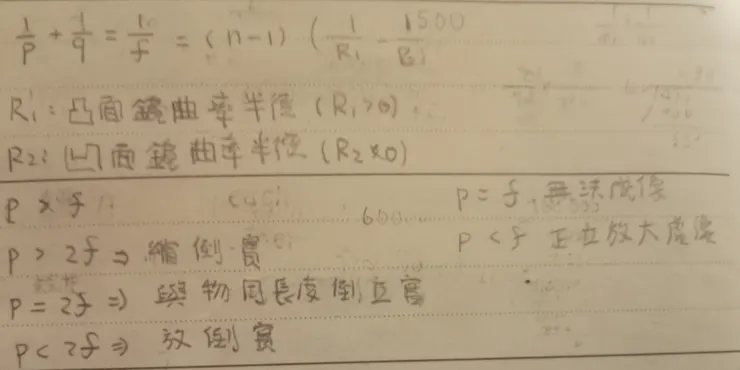

公式及定理

公式及定理

凹透鏡

凹透鏡也是採用光的折射性質,是屬於球面透鏡的一種,跟凸透鏡相反,中央較薄,屬於發散透鏡。會產生正立縮小虛像,常用於近視鏡片。

圖形如下:

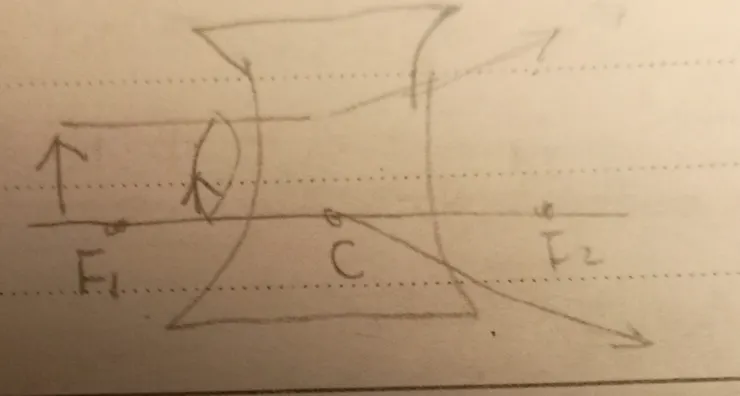

正立縮小虛像示意圖

正立縮小虛像示意圖

公式與凸透鏡雷同,差別在於凸面曲率半徑>凹面曲率半徑。
