自地自建 - 箍筋與繫筋

• 箍筋的功能

許多人以為綑綁主筋的箍筋，只是為了施工過程中的需要，暫時穩立主筋而已。

事實上，箍筋的功能不只協助主筋直立，箍筋的間距、彎鉤角度、彎鉤長度、箍筋粗細等，

更是攸關建築物的耐震能力。

為何箍筋施工細節這麼重要性呢？

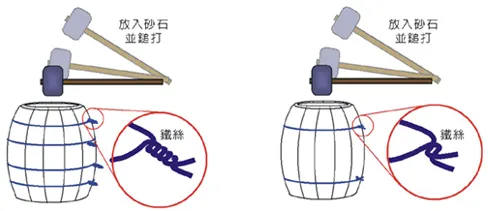

我們可用以下的橡木桶實驗作說明。橡木桶內皆放滿砂石，以同樣的榔頭、同樣的力道鎚打，哪一個橡木桶比較容易迸裂？

左邊的橡木桶，外箍鐵絲間距短，鐵絲末端纏繞緊密，故能耐鎚打；

右邊的橡木桶，外箍鐵絲間距長，而且鐵絲末端纏繞鬆散，鎚打後，鐵絲鬆脫，木桶迸裂，砂石外漏。

柱子耐不耐震與橡木桶耐不耐鎚打的例子相似。

橡木桶木片如同柱子的主筋，桶內的砂石如同核心混凝土，

箍住木桶的鐵絲如同柱子的箍筋，

而柱子承受地震力就如同橡木桶承受鎚打。

如果箍筋太細、箍筋間距過長、箍筋末端沒有「耐震彎鉤」，

地震時會造成箍筋鬆脫、主筋挫屈、核心混凝土崩裂掉落，房子跟著倒塌。

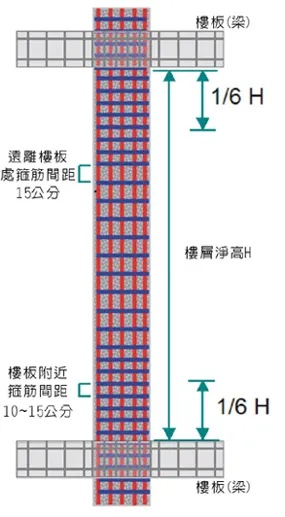

• 箍筋間距

規定依據工程規範，柱子在梁或樓板的附近，

也就是樓層淨高1/6以內，箍筋間距為10公分~15公分，相當於一個拳頭寬度；

遠離樓板的部分，間距可以放寬，但不得超過15公分。

理論上箍筋的間距越小，核心混凝土的圍束效果越好，

但對實務上，過度密集的箍筋會妨礙混凝土澆注時的流動性，反而不切實際。

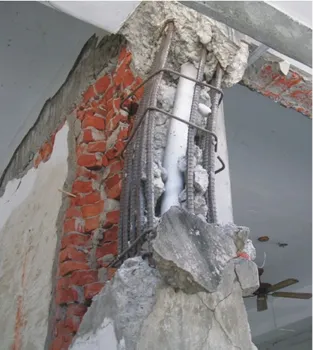

早期建築法規較寬鬆，921集集地震時，

許多老舊校舍因柱子的箍筋間距過大(30公分~35公分)、

箍筋90度彎鉤容易脫鉤、未綁紮繫筋、

柱中水管過粗等因素，而不耐震。

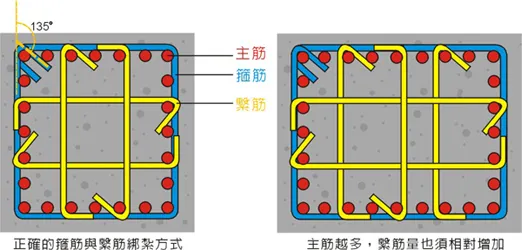

• 繫筋與耐震彎鉤

除了箍筋之外，主筋之間必須綁紮足夠的繫筋，

以加固核心混凝土的圍束效果。

綁紮箍筋和繫筋時，箍筋的兩端都應折彎成135度，

繫筋則只須將一端折彎成135度 (基於施工考量，繫筋另一端可為90度)，

形成耐震彎鉤。

耐震彎鉤因伸入核心混凝土中，因此不易鬆脫。

資料來源: 國家地震工程研究中心

(https://www.ncree.narl.org.tw/)
