很多新手工程師常問我： 「NVMe SSD 的測試流程是不是就是跑幾組 FIO？」我的答案是——不只如此，而且差得遠。
真正完整的 NVMe SSD 測試流程，涵蓋了從命令功能正確性、相容性平台測試、效能穩定性，到壽命與可靠度驗證，每一個測項都是在為產品做風險排雷。
這篇文章，我會用一個系統化的方式，把 NVMe SSD 驗證拆成六大模組，帶你從最基礎的 Command 測試，一路看懂壓力、壽命、平台、資料完整性等重要驗證節點。
這不是一篇教你跑指令的文章，而是讓你站在「驗證設計者」視角，學會如何規劃與判讀一整套 SSD 測試流程。1. Command Functional 測試：確保指令的正確響應
NVMe SSD 的核心是其命令集，所有的操作都基於這些命令。Command Functional 測試是 NVMe SSD 驗證的第一步，也是最基礎的一步。
它的目的在於確保 SSD 能夠正確地解析並執行主機發送的各種 NVMe 命令，並返回正確的狀態碼和數據。這就像是驗證一個語言翻譯器，確保它能準確理解並執行每一個詞彙和語法。
1.1 測什麼：Read / Write / Trim / Sanitize / Format 等指令是否正確運作
Command Functional 測試覆蓋了 NVMe 規範中定義的各種命令，主要分為兩大類：
- Admin Commands（管理命令）：這些命令主要用於 SSD 的配置、管理和狀態查詢，例如：
- Identify Controller 和 Identify Namespace：獲取 SSD 控制器和命名空間的詳細信息，包括支持的功能、容量、固件版本等。驗證返回的數據是否與規格書一致。
- Firmware Commit 和 Firmware Image Download：測試固件更新流程的正確性，確保固件能夠安全、完整地更新，並且在更新後 SSD 能夠正常工作。
- Format NVM：驗證命名空間的格式化功能，確保數據能夠被正確擦除並重新初始化。
- Sanitize：測試安全擦除功能，確保數據被徹底銷毀，無法恢復。
- Get Log Page：獲取各種日誌頁面，如 SMART 信息、錯誤日誌、固件日誌等，驗證日誌內容的正確性和可讀性。
- NVM Commands（數據命令）：這些命令主要用於數據的讀寫操作，是 SSD 最核心的功能：
- Read 和 Write：驗證數據的讀寫操作是否正確。這包括對不同 LBA（Logical Block Address）範圍、不同數據大小、不同隊列深度下的讀寫測試。確保寫入的數據能夠被正確讀出，並且沒有數據損壞。
- Trim（Dataset Management）：驗證 TRIM 命令的正確執行。當操作系統刪除文件時，會發送 TRIM 命令通知 SSD 哪些 LBA 範圍的數據已經無效。SSD 收到 TRIM 後，應該將這些 LBA 標記為可回收空間，以便後續的垃圾回收（GC）操作。驗證 TRIM 是否能有效釋放空間，並維持 SSD 性能。
- Flush：驗證 Flush 命令的正確執行。Flush 命令要求 SSD 將所有緩存中的數據寫入 NAND Flash，確保數據的持久性。這對於掉電保護至關重要。
1.2 工具：FIO、nvme-cli、自製工具
進行 Command Functional 測試，可以藉助多種工具：
- FIO（Flexible I/O Tester）： FIO 是一個強大且靈活的 I/O 測試工具，雖然它主要用於性能測試，但也可以通過其豐富的參數配置來執行特定的 NVMe 命令測試。例如，可以配置 FIO 執行特定大小的讀寫、指定 LBA 範圍、甚至模擬某些錯誤條件。
- nvme-cli： 這是 Linux 下一個非常實用的 NVMe 命令行工具集，可以直接向 NVMe SSD 發送各種 Admin 和 NVM 命令，並獲取其響應。對於手動驗證單個命令的功能非常方便。例如：
- nvme smart-log /dev/nvme0n1 可以獲取 SMART 信息
- nvme format /dev/nvme0n1 -s 1 可以格式化命名空間
- 自製工具 / 腳本： 對於更複雜的測試場景，例如需要自動化執行一系列命令、解析返回碼、比對日誌簽名等，通常需要開發自製的測試工具或腳本。
這些工具可以基於 Python、C/C++ 等語言，利用 NVMe 驅動提供的 API 或直接操作 PCIe 寄存器來實現。自製工具的優勢在於高度定制化和自動化，能夠精確控制測試流程和數據。
1.3 常見錯誤：回傳 Code 錯誤、PRP 設定錯誤
在 Command Functional 測試中，常見的錯誤類型包括：
- 回傳 Code 錯誤（Status Code Error）
NVMe 命令執行後，SSD 會返回一個狀態碼，指示命令執行結果。常見的錯誤碼包括：
驗證時需要檢查 SSD 返回的狀態碼是否符合 NVMe 規範，以及在錯誤情況下是否返回了正確的錯誤碼。 - Invalid Field in Command：命令中的某個字段值無效。
- Command Aborted：命令被中止，可能由於內部錯誤或資源不足。
- LBA Out of Range：讀寫 LBA 超出了命名空間的有效範圍。
- Media Error：NAND Flash 介質錯誤。
- Capacity Exceeded：寫入操作超出了可用容量。
- PRP 設定錯誤（PRP Entry/List Error）
PRP（Physical Region Page）是 NVMe 用於描述資料緩衝區物理位址的機制。若主機在發送讀寫命令時 PRP 設置不正確（如 Entry 指向無效地址，或 List 長度不匹配），SSD 可能無法正確存取資料，導致命令失敗或資料損壞。 - 資料不一致
這是最嚴重的錯誤之一。即使命令返回成功，但寫入的資料與讀出的資料不一致，表示 SSD 內部存在資料損壞或寫入錯誤，需嚴格進行資料比對來發現。
1.4 補充技巧：怎麼自動比對 Return Code + Log Signature
為了提高 Command Functional 測試的效率與準確性，自動化比對是必不可少的：
1. 自動比對 Return Code
在測試腳本中，每次發送 NVMe 命令後，都應自動捕捉 SSD 返回的狀態碼，並與預期值比對。若不符，則標記為錯誤並記錄詳細資訊。
範例（Python + subprocess 調用 nvme-cli）：
import subprocess
import json
def execute_nvme_command(command):
try:
result = subprocess.run(command, shell=True, capture_output=True, text=True, check=True)
return result.stdout.strip()
except subprocess.CalledProcessError as e:
print(f"Error executing command: {e.stderr}")
return None
def check_nvme_identify_controller(device_path):
command = f"nvme identify-controller {device_path} --json"
output = execute_nvme_command(command)
if output:
try:
data = json.loads(output)
if 'vid' in data:
print(f"Identify Controller successful for {device_path}. Vendor ID: {data['vid']}")
return True
else:
print(f"Identify Controller failed: 'vid' not found in output.")
return False
except json.JSONDecodeError:
print(f"Failed to parse JSON output: {output}")
return False
return False
# 範例使用
if check_nvme_identify_controller("/dev/nvme0"):
print("NVMe controller identified successfully.")
else:
print("Failed to identify NVMe controller.")
2. Log Signature 比對
對於更複雜的錯誤，單靠 Return Code 可能不足。許多問題會在 SSD 的內部或主機系統日誌中留下特定「簽名」（Signature），如錯誤碼序列、警告訊息或效能下降模式。
可透過正則表達式或關鍵字比對方式，自動偵測並紀錄。
範例（Python 監控日誌文件）：
import re
import time
def monitor_log_for_signature(log_file_path, signature_pattern):
print(f"Monitoring log file: {log_file_path} for pattern: '{signature_pattern}'")
try:
with open(log_file_path, 'r') as f:
f.seek(0, 2) # Go to the end of the file
while True:
line = f.readline()
if not line:
time.sleep(0.1)
continue
if re.search(signature_pattern, line):
print(f"[ALERT] Signature found in log: {line.strip()}")
return True
except FileNotFoundError:
print(f"Error: Log file not found at {log_file_path}")
return False
# 範例使用：監控系統日誌中是否有 PCIe 錯誤
log_file = "/var/log/syslog" # 或 /var/log/kern.log, /var/log/messages
pattern = r"PCIe.error|NVMe.timeout"
if monitor_log_for_signature(log_file, pattern):
print("Potential PCIe/NVMe error detected.")
透過這些自動化比對技巧，驗證工程師能從繁瑣的人工檢查中解放出來，將更多心力投入問題分析與解決，從而顯著提升 Command Functional 測試的效率與覆蓋率。
2. Platform 相容性驗證：跨越硬體與軟體的鴻溝
NVMe SSD 作為一個高速儲存設備，其效能與穩定性不僅取決於自身設計，更與所處的主機平台（Platform）密切相關。
Platform 相容性驗證是 NVMe SSD 測試流程中極具挑戰性的一環，旨在確保 SSD 能在各種硬體（CPU、晶片組、主機板、PCIe 插槽）與軟體（BIOS、作業系統、驅動）環境下穩定且高效運行。這就像確保一位外國人能在不同國家與文化中順利生活與交流。
2.1 測什麼：SSD 在各種 Intel / AMD 平台上是否能正確運作
Platform 相容性驗證的目標，是涵蓋市面上主流且具代表性的硬體與軟體組合。主要測試內容如下：
- 不同 CPU 架構與世代
測試 SSD 在 Intel（如 Xeon、Core i 系列）與 AMD（如 EPYC、Ryzen 系列）等不同世代與型號 CPU 下的兼容性。不同 CPU 對 PCIe 總線的實現、快取一致性協定與電源管理可能存在差異。 - 不同晶片組
驗證 SSD 在不同主機板晶片組（如 Intel C620 系列、Z 系列、AMD TRX40、X570 等）下的相容性。晶片組負責管理 PCIe、DRAM、USB 等介面，其設計差異直接影響 SSD 穩定性。 - 不同主機板與 PCIe 插槽
測試在不同品牌與型號主機板上的表現，包含 CPU 直連插槽與晶片組連接插槽的行為差異，涉及主機板走線、供電與信號完整性。 - 不同 PCIe Gen 版本
驗證 SSD 在 PCIe Gen3、Gen4、Gen5 等速度下的兼容性，包括鏈路訓練、帶寬使用率與錯誤率分析。 - 不同作業系統與版本
測試 SSD 在各主流作業系統（如 Windows Server、Windows 10/11、Linux 發行版如 Ubuntu、CentOS、Red Hat，以及 VMware ESXi 等）中的兼容性，涵蓋驅動辨識、安裝/卸載、檔案系統操作、休眠/喚醒、熱插拔等。 - BIOS / UEFI 版本
驗證 SSD 在不同 BIOS/UEFI 版本中的行為差異。BIOS/UEFI 負責開機與硬體初始化，其對 NVMe 的處理方式會直接影響 SSD 的啟動與穩定性。
2.2 工具：標準 PC、伺服器平台、Linux / Windows 雙測
要完成 Platform 相容性驗證，需要建構多樣化測試環境與工具：
- 標準 PC 平台
採用市場上常見的消費級 PC 主機板與 CPU，模擬一般使用者情境，有助於找出消費級產品潛在的兼容性問題。 - 伺服器平台
對於企業級 SSD，需在 Dell EMC、HPE、Lenovo、Supermicro 等主流伺服器品牌與機型上進行測試，模擬資料中心等應用場景。伺服器對穩定性與可靠性要求更高。 - Linux / Windows 雙測
因 NVMe SSD 同時廣泛應用於 Windows 與 Linux 系統，測試需涵蓋兩者環境，包含其各自的 NVMe 驅動、檔案系統與測試工具。 - PCIe 分析儀（Protocol Analyzer）
為 Platform 相容性 Debug 的終極工具。當出現難以解釋的問題時，PCIe 分析儀可擷取總線上所有封包，深入分析從實體層、資料鏈結層到事務層的行為，協助定位問題根因，例如： - 鏈路訓練失敗
- TLP 錯誤
- Completion Timeout 等問題
2.3 風險點：BIOS交握不良、Link不穩定、NVMe Init Timeout
Platform 相容性驗證中，最常見且最難解決的風險點包括：
- BIOS 交握不良（BIOS Handshake Issues）
在系統啟動過程中，BIOS 需要正確識別並初始化 NVMe SSD。若 BIOS 與 SSD 交握過程中出現問題（如資源分配失敗、PCIe 配置錯誤、Identify 資訊讀取異常），將可能導致 SSD 無法識別或啟動失敗。這類問題多與 BIOS 版本或設定有關。 - Link 不穩定（PCIe Link Instability）
PCIe 是 SSD 與主機溝通的實體通道。若出現訊號完整性（SI）、電源完整性（PI）、主機板佈線缺陷等問題，可能造成資料傳輸錯誤、鏈路降速或中斷，嚴重影響 SSD 的穩定性與效能。 - NVMe 初始化逾時（NVMe Initialization Timeout）
系統啟動或熱插拔後，主機會等待 SSD 初始化完成並準備接收指令。若 SSD 初始化時間過長，超過 BIOS 設定的 Timeout 門檻，系統將判定 SSD 無回應，導致無法識別。此風險可能與 SSD 韌體設計、NAND 掃描時間或 BIOS 的 Timeout 設定有關。
2.4 建議做法：製作平台穩定性評估表 + 問題記錄 SOP
為了提升 Platform 相容性驗證的效率與可追蹤性，建議採用以下管理策略：
製作平台穩定性評估表
建立一份完整的驗證平台記錄表，包含以下欄位：
- 硬體配置：CPU 型號、晶片組、主機板型號、BIOS 版本、PCIe 插槽資訊
- 軟體資訊：作業系統類型/版本、Kernel/Driver 版本
- 測試結果：是否通過、有無問題、觀察到的現象
- 穩定性評分：可依實測經驗給予 1～5 分評分，有助於辨識高風險平台

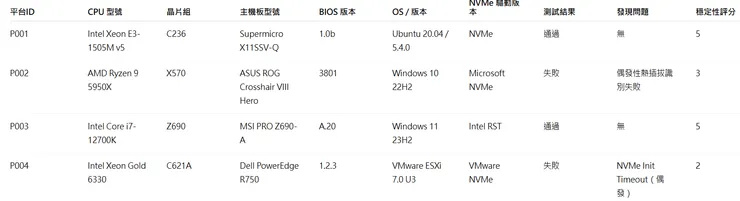

範例表格：
建立問題記錄 SOP（Standard Operating Procedure）
一套系統性的問題記錄與追蹤流程，有助於精準掌握風險並有效解決問題：
- 問題描述
清楚記錄現象、重現步驟、測試環境與相關條件。 - 日誌收集
明確定義需收集的日誌類型：SSD Log、Host Log、PCIe Trace 等。 - 初步分析
提出第一層判斷與可能根因推論，供後續團隊參考。 - 問題歸類
將問題標註為 Firmware、Hardware、Platform、Driver 等，分配至正確負責單位。 - 追蹤與解決
使用 Jira、Bugzilla 等 bug tracking 工具管理問題處理流程，從建立、指派、分析、修復、驗證到關閉，建立完整問題生命周期管理。
這些制度化管理手法能顯著提升 Platform 相容性驗證的效率與品質控制能力。Platform 測試不只是技術挑戰，更是一場跨部門協同合作與流程治理的考驗。
3. 壓力測試（Burn-in & Endurance）：耐得住悶，才能發現真問題
壓力測試是 NVMe SSD 驗證中不可或缺的一環，其目的在於模擬產品在極端、長時間、高負載條件下的運行情況，以暴露潛在的設計缺陷、製造瑕疵或可靠性問題。這個階段往往耗時費力，因為許多深層次問題只有在長時間持續運作與高強度 I/O 負載下才會浮現。
正如一句實戰經驗所說：「SSD 可能連跑 3 天才出現一個 issue，驗證必須耐得住悶。」
3.1 測什麼：在高 I/O、長時間運作下是否有異常
壓力測試主要針對以下情境進行驗證：
- 高強度 I/O 負載
- 隨機讀寫：模擬資料庫、虛擬化等場景，進行 4KB/8KB 隨機操作，誘發 GC 與 Wear Leveling，挖掘 FW 隱藏 bug。
- 混合讀寫：模擬 70% Read / 30% Write 等真實場景，驗證韌體與 FTL 的效能與穩定度。
- 滿盤測試：SSD 空間逼近滿載時，GC 更頻繁且複雜，效能與穩定性挑戰加劇。
- 長時間連續運作
- 測試週期可長達數天、數週甚至數月，專注觀察偶發性錯誤與性能衰減。
- 極端環境測試
- 配合溫箱，在極高/低溫下進行壓力測試，驗證工業級或車載級 SSD 在惡劣條件下的可靠性。
- 電源循環（Power Cycle）
- 重複執行斷電/上電流程，模擬掉電重啟行為。驗證掉電保護（PLP）、資料完整性與啟動穩定性。
3.2 工具：FIO、自製 Burn-in Script
🔧 FIO（Flexible I/O Tester）
- 功能強大、彈性高，可模擬：
- 順序/隨機
- Read/Write/混合
- 塊大小（4K~128K）
- Queue Depth
- I/O Engine
- 能輸出詳細 performance log，利於追蹤與統計分析。
🔧 自製 Burn-in Script
- 用來整合 FIO + Power Cycle + SMART log + 溫度監控等功能，進行長時間壓力驗證。
- 一般會用 Python 或 Shell 編寫，整合至 Jenkins / Robot 等自動化平台。
🔍 範例 Burn-in Script（簡化版）
import subprocess
import time
import datetime
def run_fio_test(job_file):
print(f"[{datetime.datetime.now()}] Starting FIO test with {job_file}")
try:
result = subprocess.run(f"fio {job_file} > fio_output.log 2>&1", shell=True, check=True)
print(f"[{datetime.datetime.now()}] FIO test finished.")
return True
except subprocess.CalledProcessError as e:
print(f"[{datetime.datetime.now()}] FIO test failed: {e}")
return False
def check_ssd_health(device_path):
print(f"[{datetime.datetime.now()}] Checking SSD health for {device_path}...")
return True # 假設健康
def main_burn_in_loop(device, duration_hours, fio_job_file):
start_time = time.time()
end_time = start_time + duration_hours * 3600
while time.time() < end_time:
print(f"[{datetime.datetime.now()}] Remaining time: {(end_time - time.time()) / 3600:.2f} hours")
if not run_fio_test(fio_job_file):
print(f"[{datetime.datetime.now()}] Error: FIO test failed. Exiting burn-in.")
break
if not check_ssd_health(device):
print(f"[{datetime.datetime.now()}] Error: SSD health check failed. Exiting burn-in.")
break
time.sleep(600) # 每10分鐘檢查一次
print(f"[{datetime.datetime.now()}] Burn-in test completed.")
範例執行參數
device_to_test = "/dev/nvme0n1"
test_duration = 24 # hours
fio_job = "random_write.fio" # 自定義 FIO job file
main_burn_in_loop(device_to_test, test_duration, fio_job)
3.3 Key Metrics: IO Error Rate、溫度飆高情況、寫入量 (P/E cycle 消耗)
在壓力測試過程中，需要密切監控以下關鍵指標：
- IO Error Rate (I/O 錯誤率)
- 這是最重要的指標之一。任何讀寫錯誤、數據比對錯誤、命令超時等都應被記錄並計入錯誤率。高錯誤率通常表明 SSD 存在嚴重的穩定性問題。
- 溫度飆高情況
- SSD 在長時間高負載運行時，溫度會顯著升高。監控 SSD 的內部溫度（通過 SMART 信息）和外部溫度（通過熱電偶或紅外測溫儀），確保其在安全工作溫度範圍內。過高的溫度會導致性能下降、可靠性降低，甚至永久性損壞。
- 寫入量 (P/E cycle 消耗)
- 監控 SSD 的總寫入量（Host Writes）和 NAND Flash 的 P/E 循環消耗情況（Wear Leveling Count）。這有助於評估 SSD 的壽命消耗速度，並預測其在實際應用中的使用壽命。
- 性能衰減
- 雖然有專門的性能穩定性測試，但在壓力測試中也應定期檢查 SSD 的 IOPS、吞吐量和延遲，觀察其在長時間運行下的性能變化趨勢。如果性能出現顯著下降或抖動，則需要深入分析原因。
- 日誌和 SMART 信息
- 定期收集 SSD 的內部日誌（如錯誤日誌、事件日誌）和 SMART（Self-Monitoring, Analysis and Reporting Technology）信息。SMART 信息提供了 SSD 的健康狀態、溫度、錯誤計數、磨損程度等關鍵數據，是判斷 SSD 可靠性的重要依據。
3.4 實戰經驗：「SSD 可能連跑 3 天才出現一個 Issue，驗證必須耐得住悶。」
這句話道出了壓力測試的真諦。許多潛在的問題，特別是那些與 NAND Flash 特性、韌體垃圾回收機制、磨損均衡算法、或長時間運行下的熱管理相關的問題，往往不會在短時間內暴露。它們可能需要數百 GB 甚至數 TB 的寫入量，或數十小時的連續運行，才會偶然性地出現。
我曾經遇到過一個案例，一款消費級 SSD 在進行常規的性能測試時表現良好，但在進行為期一週的 Burn-in 測試時，卻在第三天凌晨出現了偶發性的數據比對錯誤。這個錯誤非常隱蔽，只發生在特定的 LBA 範圍，且重現率極低。如果沒有長時間的壓力測試，這個問題很可能會被遺漏，並在產品上市後給用戶帶來困擾。
為了定位這個問題，我們不得不讓測試持續運行，並結合詳細的日誌分析。最終發現，問題與韌體在處理 NAND Flash 的讀取干擾（Read Disturb）時的策略有關。在長時間高強度寫入後，某些 NAND 塊的數據會受到讀取操作的輕微干擾，導致數據讀取錯誤。韌體團隊根據我們的發現，優化了讀取重試機制和數據刷新策略，最終解決了這個問題。
這個案例再次證明了壓力測試的價值。它不僅僅是為了驗證產品的極限承受能力，更是為了挖掘那些「深藏不露」的潛在問題。因此，作為驗證工程師，我們必須具備足夠的耐心和毅力，讓測試跑足夠長的時間，並對任何微小的異常保持高度警惕。只有耐得住悶，才能發現真問題，確保產品的長期可靠性。
4. 效能穩定性驗證 (Performance Consistency): 告別性能抖動，追求極致穩定
在 NVMe SSD 的驗證過程中，性能測試不僅僅是測量其峰值 IOPS 或吞吐量，更重要的是驗證其在長時間、高負載運行下的「效能穩定性」(Performance Consistency)。一個 SSD 即使擁有驚人的峰值性能，但如果其性能在實際應用中頻繁抖動、出現長尾延遲，那麼它對於資料中心或對響應時間敏感的應用來說，價值將大打折扣。效能穩定性驗證的目標，就是確保 SSD 能夠在各種工作負載下，持續提供可預期的、穩定的性能表現。
4.1 測什麼：連續寫入、隨機讀寫下效能是否穩定、不抖動
效能穩定性驗證主要關注以下幾個方面：
- 穩態性能 (Steady State Performance)
SSD 在經過一段時間的預寫入（Pre-conditioning）後，其內部數據會達到一個穩定的分佈狀態，此時的性能稱為穩態性能。穩態性能是衡量企業級 SSD 在持續工作負載下真實表現的關鍵指標。測試會模擬數據中心常見的 4KB 隨機寫入、讀寫混合等工作負載，並監測其 IOPS、吞吐量和延遲的變化。 - 性能一致性 (Performance Consistency)
效能穩定性的核心。關注 SSD 在穩態下性能波動的幅度。例如，在連續的隨機寫入操作中，IOPS 是否會突然下降，延遲是否會突然飆高。這類抖動通常與 SSD 內部的垃圾回收 (GC)、磨損均衡 (Wear Leveling) 或後台數據管理操作有關。 - 長尾延遲 (Tail Latency)
延遲分佈比平均延遲更重要。長尾延遲指的是 I/O 操作中最慢請求的延遲，例如 P99、P99.9、P99.99 延遲，分別代表 99%、99.9%、99.99% 的 I/O 請求能夠在該延遲時間內完成。即使是極少數的超長延遲，也可能造成資料庫或金融交易的業務問題。 - SLC Cache 行為
消費級 SSD 通常會使用 SLC Cache 來提升寫入性能。然而，當 SLC Cache 耗盡後，寫入性能會顯著下降。需測試 SSD 在 SLC Cache 耗盡前、中、後的性能變化，確保其行為符合預期，性能下降幅度在可接受範圍內。
4.2 工具：FIO、QD Sweep、IOPS/SLA 追蹤工具
- FIO (Flexible I/O Tester)
主力測試工具，可控制 I/O 模式（隨機/循序、讀/寫/混合）、區塊大小、隊列深度，並提供詳細統計數據（IOPS、吞吐量、延遲分佈等）。 - QD Sweep (Queue Depth Sweep)
透過逐步增加 Queue Depth 來觀察 SSD 性能的變化趨勢。用以了解其在不同併發程度下的表現與內部處理能力。 - IOPS / SLA 追蹤工具
用於持續追蹤性能變化，可視覺化 IOPS、吞吐量、延遲並設警報門檻。對企業應用來說，還需觀察 SLA (Service Level Agreement) 是否達標。
4.3 建議指標：平均 IOPS / QD1 延遲 / Top 5% Latency vs Average
- 平均 IOPS
衡量每秒 I/O 數量，是最直觀的指標，但無法單獨反映穩定性。 - QD1 延遲
單一佇列深度下的延遲表現，代表輕負載下的回應能力，對用戶體驗尤其重要。 - Top 5% Latency vs Average Latency
可反映長尾延遲現象。若 Top 5% 遠高於平均，說明存在抖動。建議再觀察 P99、P99.9、P99.99 等延遲值。 - 性能抖動幅度
以標準差或百分比量化 IOPS 或延遲的波動，數值越小代表越穩定。
4.4 補充：SLC Cache 掉光後的效能變化要特別注意
對於使用 SLC Cache 的 SSD（特別是消費級），其性能會因為 Cache 狀態而變化。
需執行以下測試：
- 全盤寫入測試
持續寫入直至 SSD 寫滿，觀察性能曲線、SLC Cache 耗盡點及其後的穩態表現。 - 混合工作負載測試
在大量寫入後執行混合測試，評估 SLC Cache 耗盡對讀取性能的影響。 - 空閒回收測試
5. 資料完整性測試(Data Integrity)：從功能到「可信任」最重要的一關
在SSD的驗證流程中，資料完整性測試（Data Integrity）是確保產品「可信任」的基石。無論SSD的性能多麼卓越，如果它不能保證數據的正確存儲和檢索，那麼一切都將失去意義。資料完整性測試旨在驗證數據在寫入、存儲和讀取過程中是否保持一致性，有無發生位錯誤（bit error）或元數據（metadata）丟失。這不僅是技術上的挑戰，更是對SSD產品品質和可靠性的最終承諾。
5.1 測什麼：資料寫入後是否正確讀出、有無 bit error 或 metadata loss
資料完整性測試的範圍涵蓋了數據在SSD生命週期中的各個環節：
- 寫入-讀取比對（Write-Read Compare）
這是最基本的資料完整性測試。將特定模式的數據寫入SSD，然後立即讀出並與原始數據進行逐位比對。這可以發現寫入過程中發生的錯誤，例如NAND Flash的寫入錯誤、韌體寫入邏輯錯誤等。 - 長時間數據保持（Data Retention）
測試SSD在斷電狀態下，數據能夠保持多長時間而不丟失。這對於NAND Flash的特性至關重要，特別是在高溫環境下。測試通常會將數據寫入SSD，然後斷電並放置一段時間（如數天、數週），再重新上電讀取數據並比對。 - 掉電保護（Power Loss Protection, PLP）
驗證SSD在意外掉電時，能否將緩存中的數據安全地寫入NAND Flash，確保數據完整性。測試會模擬各種掉電場景（如I/O進行中掉電、空閒時掉電），然後檢查掉電前後的數據一致性。這對於企業級SSD尤為重要。 - 元數據完整性（Metadata Integrity）
除了用戶數據，SSD內部還存儲了大量的元數據，如LBA映射表、壞塊表、磨損均衡信息等。這些元數據的完整性對於SSD的正常運行至關重要。測試會模擬各種異常情況（如掉電、錯誤寫入），然後檢查元數據是否損壞或丟失。 - 錯誤校正碼（ECC）功能
驗證SSD內部ECC機制是否能有效糾正NAND Flash中發生的位錯誤。測試會故意引入一些可糾正的錯誤，然後檢查SSD是否能正確讀出數據。 - 數據模式敏感性
某些數據模式可能會對NAND Flash或韌體處理產生特定的影響。測試會使用各種數據模式（如全0、全1、交替模式、隨機模式）進行寫入，然後比對讀出數據，以發現潛在的數據模式敏感性問題。
5.2 工具：Pattern 檢查工具、自動比對工具、自編寫 Log 分析程式
- Pattern 檢查工具
可以生成各種預定義的數據模式（如 0xAA, 0x55, 0xFF, 0x00）或隨機數據，並將其寫入SSD。讀出後，工具會自動比對讀出數據與原始模式是否一致。例如，FIO可以配置為寫入特定模式的數據。 - 自動比對工具
對於大規模的數據比對，手動操作是不現實的。需要開發自動化的數據比對工具，能夠快速、高效地比對TB級別的數據。這些工具通常會採用哈希校驗（如MD5、SHA256）或逐塊比對的方式來檢查數據一致性。 - 自編寫 Log 分析程式
當數據完整性問題發生時，SSD的內部日誌和主機系統日誌會提供重要的線索。自編寫的日誌分析程式可以自動解析這些日誌，提取關鍵信息，並將數據錯誤與日誌事件進行關聯，幫助工程師快速定位問題的根本原因。
範例：Python 數據比對與錯誤定位
import hashlib
import os
def generate_test_data(size_mb, pattern=None):
if pattern is not None:
data = bytes([pattern]) * (size_mb * 1024 * 1024)
else:
data = os.urandom(size_mb * 1024 * 1024)
return data
def calculate_md5(data):
return hashlib.md5(data).hexdigest()
def write_and_read_ssd(device_path, data_to_write, offset=0):
print(f"Simulating write to {device_path} at offset {offset}...")
print(f"Simulating read from {device_path} at offset {offset}...")
return data_to_write
def data_integrity_test(device_path, size_mb, num_iterations=1):
print(f"Starting data integrity test on {device_path}...")
for i in range(num_iterations):
print(f"Iteration {i+1}/{num_iterations}")
original_data = generate_test_data(size_mb, pattern=0xAA)
original_md5 = calculate_md5(original_data)
print(f"Original data MD5: {original_md5}")
read_data = write_and_read_ssd(device_path, original_data)
read_md5 = calculate_md5(read_data)
print(f"Read data MD5: {read_md5}")
if original_md5 != read_md5:
print("[ERROR] Data Mismatch Detected!")
for j in range(len(original_data)):
if original_data[j] != read_data[j]:
print(f"Mismatch at byte offset: {j}. Original: {original_data[j]}, Read: {read_data[j]}")
break
return False
else:
print("Data integrity check passed for this iteration.")
print("All data integrity tests passed.")
return True
# 範例使用
data_integrity_test("/dev/nvme0n1", 100) # 測試 100MB 數據
5.3 補一句：「這是從功能走到『可信任』最重要的一關」
這句話精準地概括了資料完整性測試在SSD驗證中的地位。功能測試確保了SSD能夠按照規範執行命令，性能測試確保了它能夠快速響應，但只有資料完整性測試，才能真正證明SSD是一個「可信任」的儲存介質。因為對於用戶而言，數據的正確性是第一位的，任何數據的丟失或損壞都是不可接受的。
在實際應用中，資料完整性問題往往是最難發現和定位的。它們可能表現為偶發性的位錯誤、文件損壞、系統崩潰等。這些問題可能與NAND Flash的物理特性、韌體的錯誤處理邏輯、電源不穩定、甚至環境干擾有關。因此，資料完整性測試需要設計嚴謹的測試用例，結合多種測試工具和方法，並進行長時間的監控和分析。
一個成功的資料完整性測試，不僅僅是證明SSD在正常情況下能夠正確存儲數據，更重要的是證明它在各種異常情況下（如掉電、高溫、高I/O負載、長期使用）也能夠保護數據的完整性。這份承諾，是SSD產品能夠贏得市場和用戶信任的關鍵。
6. 穩定性 + 回歸驗證(Regression):持續進化,確保品質不退化
在NVMe SSD的開發過程中,韌體(Firmware)和硬體設計會不斷迭代更新。每一次的修改,無論大小,都可能引入新的問題或影響現有功能的穩定性。因此,穩定性測試和回歸驗證(Regression Test)成為了確保產品品質持續穩定、不退化的關鍵環節。這就像是軟體開發中的持續集成/持續部署(CI/CD),確保每一次代碼提交都不會破壞現有功能。
6.1 測什麼:整體系統是否能在版本更新或壓力後持續穩定
穩定性測試和回歸驗證主要關注以下幾個方面:
- 新功能引入後的穩定性: 當韌體或硬體引入新功能時,需要驗證這些新功能是否穩定,並且沒有對現有功能產生負面影響。這包括對新功能的全面測試,以及對相關舊功能的重新測試。
- Bug修復後的穩定性: 當發現並修復Bug後,需要驗證Bug是否被徹底修復,並且沒有引入新的Bug(Regression Bug)。這通常需要針對修復的Bug編寫特定的測試用例,並在整個測試套件中運行回歸測試。
- 長時間運行穩定性: 即使沒有新的功能或Bug修復,也需要定期進行長時間的穩定性測試,以確保產品在持續運行下的可靠性。這可以發現一些偶發性、隨機性的問題,或由於長期運行導致的性能衰減。
- 性能回歸: 驗證在版本更新後,SSD的性能是否出現下降。這需要將新版本的性能數據與基準版本進行對比,確保性能沒有負向回歸。
- 功耗回歸: 驗證在版本更新後,SSD的功耗是否出現異常增加。這對於移動設備或對功耗敏感的應用尤為重要。
6.2 工具:自動化測試流程、每天CI/CD整合測試
穩定性測試和回歸驗證的規模通常非常龐大,手動執行幾乎是不可能的。因此,高度自動化的測試流程和與CI/CD (Continuous Integration/Continuous Deployment)的整合是必不可少的:
- 自動化測試套件: 建立一個包含所有關鍵測試項的自動化測試套件。這些測試項應該能夠在無人值守的情況下自動執行,並自動收集結果和日誌。這包括Command Functional測試、部分Platform兼容性測試、性能測試、數據完整性測試等。
- 自動化測試平台: 搭建一個自動化測試平台,能夠管理測試用例、調度測試任務、分配測試資源、收集和分析測試結果。這個平台可以與版本控制系統(如Git)集成,當韌體代碼提交後,自動觸發回歸測試。
- CI/CD整合測試: 將SSD的驗證流程整合到韌體開發的CI/CD流程中。每次韌體代碼提交後,自動觸發一系列的自動化測試。這可以實現「每日回歸」(Daily Regression),確保任何引入的問題都能在第一時間被發現。
- 每日回歸(Daily Regression): 每天定時或在每次重要代碼提交後,自動運行一套核心的回歸測試。這套測試通常包含最關鍵、最容易出問題的測試項,以快速發現潛在的風險。 手動高風險驗證: 對於一些特別複雜、難以自動化、或風險較高的測試項,仍然需要人工介入進行手動驗證。例如,某些極端環境下的兼容性測試、或需要特殊儀器設備的物理層測試。
6.3 你的任務:搭配 Firmware 團隊一起跑 daily regression + 手動高風險驗證
作為SSD驗證工程師,你在穩定性測試和回歸驗證中的任務是多方面的:
- 設計和維護自動化測試用例: 根據產品需求和歷史問題,不斷完善和更新自動化測試用例,確保其覆蓋率和有效性。這包括編寫新的測試腳本,以及維護現有腳本的穩定性。
- 與韌體團隊緊密協作: 積極參與韌體團隊的開發會議,了解最新的功能修改和Bug修復。與韌體工程師協商,共同定義每日回歸測試的範圍和重點。當發現問題時,能夠提供詳細的日誌和重現步驟,協助韌體團隊快速定位和解決問題。
- 監控和分析回歸測試結果: 每天檢查自動化回歸測試的結果,對失敗的測試項進行初步分析,判斷是真正的Bug還是測試環境問題。對於發現的Bug,及時提交並追蹤。
- 執行手動高風險驗證: 對於自動化測試難以覆蓋的邊緣情況、或需要特殊判斷的場景,進行手動測試。這需要驗證工程師具備豐富的經驗和敏銳的洞察力。
- 提供品質報告: 定期向管理層和相關團隊匯報產品的穩定性狀況,包括回歸測試的通過率、發現的Bug數量和類型、以及產品的整體品質趨勢。
回歸驗證不僅僅是為了發現Bug,更是為了建立一個持續改進的品質保障體系。通過自動化和與開發團隊的緊密協作,驗證工程師能夠確保SSD產品在不斷迭代的過程中,始終保持高水準的品質和可靠性,為用戶提供穩定、可靠的儲存體驗。
總結:SSD驗證的系統化思維
NVMe SSD的驗證是一個複雜而系統的工程,它遠不止於跑幾個FIO指令。從最基礎的Command Functional測試,到嚴苛的Platform相容性驗證,再到長時間的壓力測試、精細的效能穩定性分析、嚴格的資料完整性檢查,以及貫穿始終的穩定性與回歸驗證,每一個模組都承擔著不同的風險排雷任務。
作為SSD驗證工程師,我們不僅要掌握各種測試工具和方法,更要具備系統化的思維,能夠從宏觀上規劃整個驗證流程,從微觀上深入分析每一個問題。我們的工作是為產品的品質保駕護航,確保每一顆SSD都能在各種應用場景下穩定、可靠、高效地運行,最終為用戶提供「可信任」的儲存解決方案。
這篇文章旨在為你提供一個NVMe SSD測試流程的全面視角,希望能夠幫助你從「跑指令」的執行者,成長為「驗證設計者」,更深入地理解SSD驗證的精髓和價值。
