1. 簡介
隨著電子設計自動化工具的進步，OrCAD Capture 17.4 推出 Smart PDF 匯出功能，為工程師提供更高效率的檔案傳遞方式。這項功能不僅能將電路圖轉換為 PDF，還能保留完整的元件屬性、階層結構與書籤導覽，大幅提升設計審查的便利性。透過 Ghostscript 或 Adobe Distiller，使用者可彈性選擇產生高品質的 Smart PDF，進一步強化團隊協作與溝通的效率。
1.1 Smart PDF 功能可有效提升電路圖的閱讀效率
在 OrCAD Capture 中，「Smart PDF」指的是一種具備互動性與結構資訊的 PDF 檔案，與傳統靜態 PDF 不同，它包含以下特性：
- 元件屬性資訊（如 Reference Designator、Value、Part Number 等）
- 階層式書籤（可快速導覽原理圖階層）
- 可點擊跳轉的元件與網路名稱
- 支援搜尋與跳轉功能
- 可搭配 Ghostscript 或 Adobe Distiller 產出
2. Ghostscript 安裝
在將電路圖匯出為 PDF 前，需先安裝 Ghostscript。請依照以下步驟操作，即可輕鬆完成安裝。
步驟1：前往 Ghostscript 官方網站，點擊「GhostPDL」，
步驟2：點擊 Ghostscript

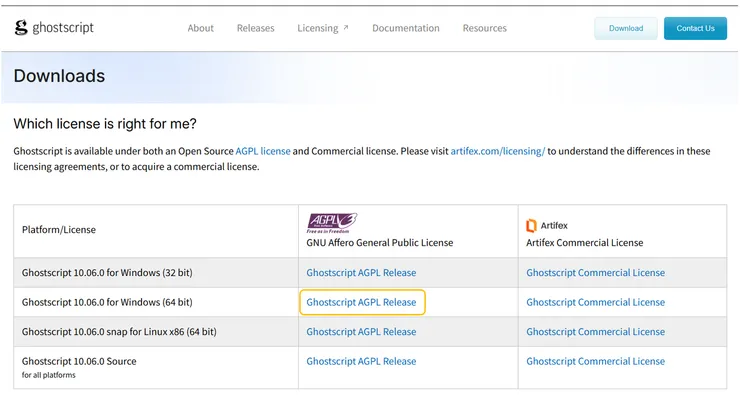

步驟3：根據作業系統版本選擇對應的安裝檔進行下載
步驟4：雙擊下載的安裝檔 gs10051w64.exe，以啟動安裝程式。
步驟5：按照指示，完成安裝為止。預設的安裝路徑是 C:\Program Files\gs\gs10.05.1

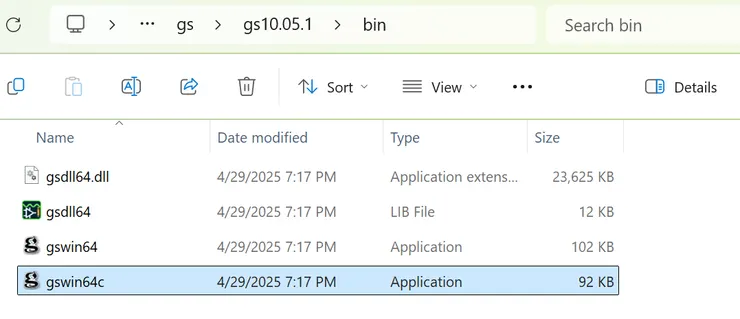

步驟6：記下安裝路徑，並開啟 C:\Program Files\gs\gs10.05.1\bin 資料夾。確認資料夾中含有名為 gswin64c.exe 的檔案。這是 OrCAD Capture 匯出 PDF 時需指定的轉換器。
3. 使用 Ghostscript 將 Capture 電路圖匯出為 Smart PDF

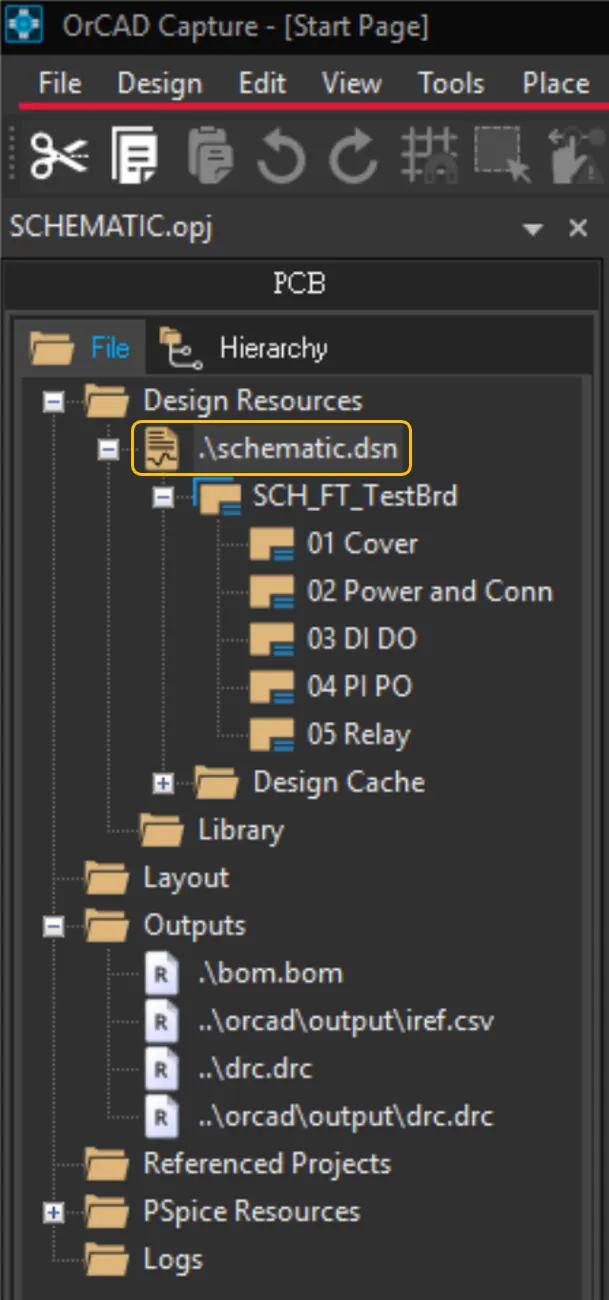

步驟1：使用 OrCAD Capture 開啟電路圖專案檔（.opj），並選取對應的 .dsn 檔案。
⚠️ 注意：必須選取 .dsn 後，才能執行匯出 PDF。
步驟2：從選單中選擇「File > Export > PDF」。

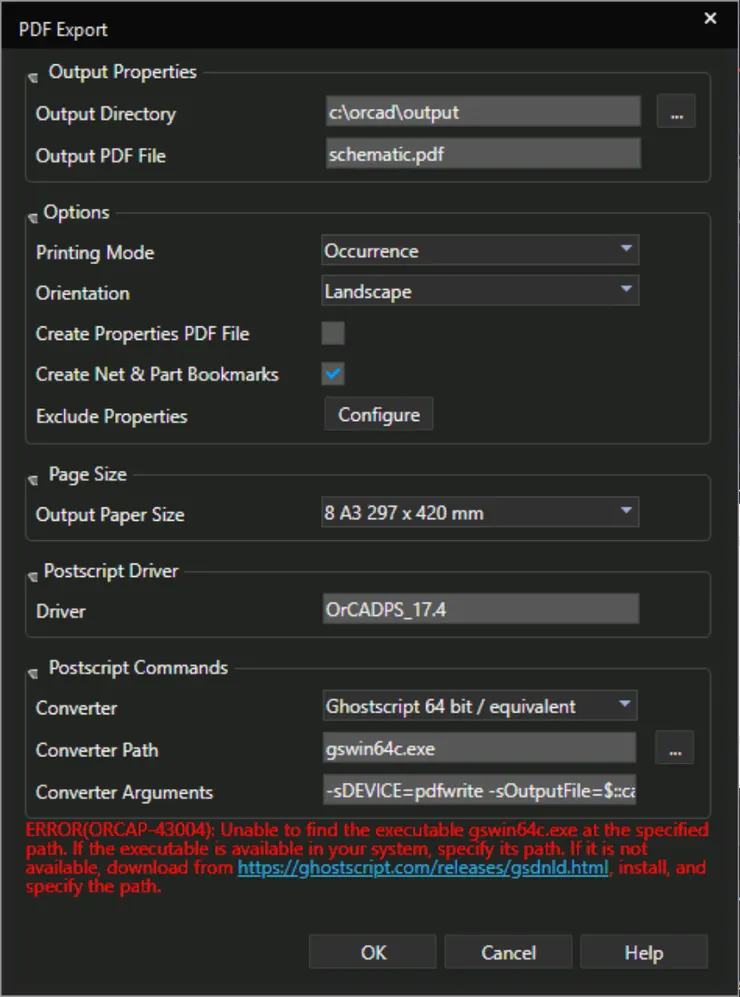

若尚未安裝 Ghostscript，將出現錯誤訊息：ERROR(ORCAP-43004)
PDF Export 視窗設定說明
Output Properties
- Output Directory：設定匯出 PDF 的儲存路徑。
- Output PDF File：設定匯出 PDF 的檔名。
Options
- Printing Mode：建議選擇「Occurrence」。
- Orientation：依照電路圖的頁面方向選擇「水平」或「垂直」
- Create Properties PDF File：勾選後會額外匯出一份以「Prop」為前綴的 PDF，內含可供複製的元件屬性資訊，補足 PDF 的元件屬性無法複製的缺點。
- Create Net & Part Bookmarks：勾選後，PDF 中將建立網路與元件的書籤，方便導覽。
- Exclude Properties：可指定不需包含的元件屬性項目。
Paper Size
- Output Paper Size：設定匯出 PDF 的紙張尺寸。
Postscript Driver
- Driver：依據 Capture 版本而異，通常維持預設值即可。
Postscript Commands
- Converter：選擇轉換器類型，建議選擇「Ghostscript 64 bit / equivalent」
- Converter Path：指定轉換器執行檔（例如：gswin64c.exe，acrodist.exe）的完整路徑
- Converter Arguments：通常維持預設值即可
步驟3：設定PDF Export對話視窗中的選項
依需求勾選「Create Properties PDF File」與「Create Net & Part Bookmarks」。
步驟4：將「Converter」選項設為「Ghostscript 64 bit / equivalent」

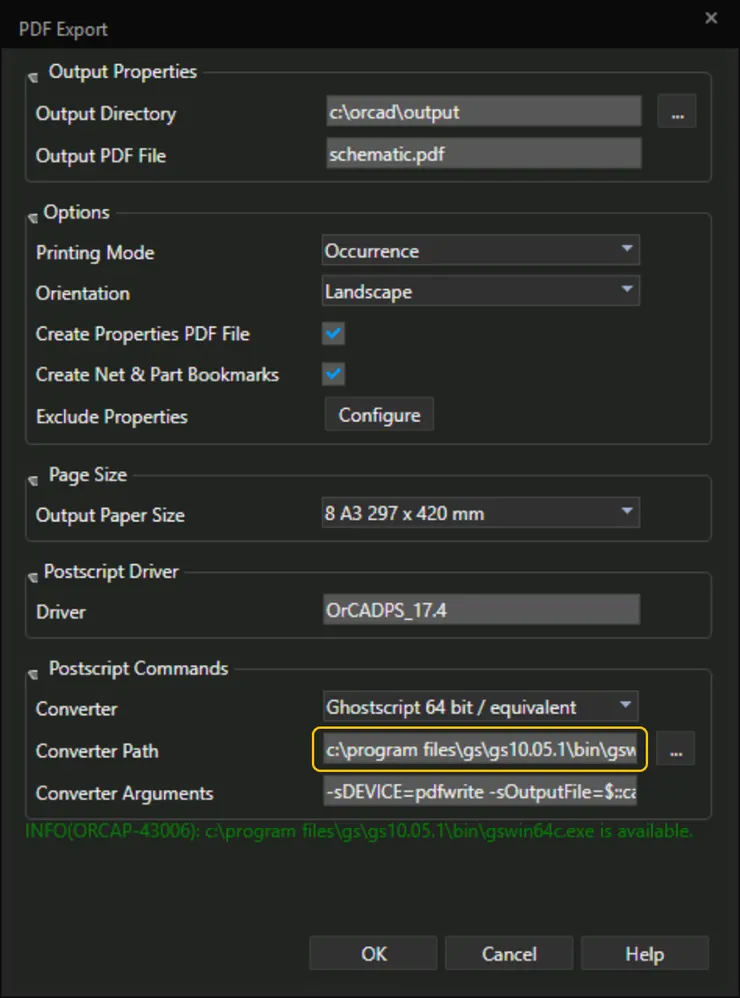

步驟5：點擊「Converter Path」右側的三個點按鈕，並選取 C:\Program Files\gs\gs10.05.1\bin\gswin64c.exe
若設定正確，視窗下方會顯示「INFO(ORCAP-43006)」，表示轉換器已成功載入。
步驟6：點擊「OK」，系統將開始處理匯出。
步驟7：匯出完成後，前往「Output Directory」設定的路徑，即可找到產出的 PDF。
4. 透過 Adobe Distiller 將 Capture 電路圖匯出為 Smart PDF
請先依照前一節的步驟 1 至步驟 3 進行操作，然後再依照步驟 4 至步驟 6 的說明進行操作。

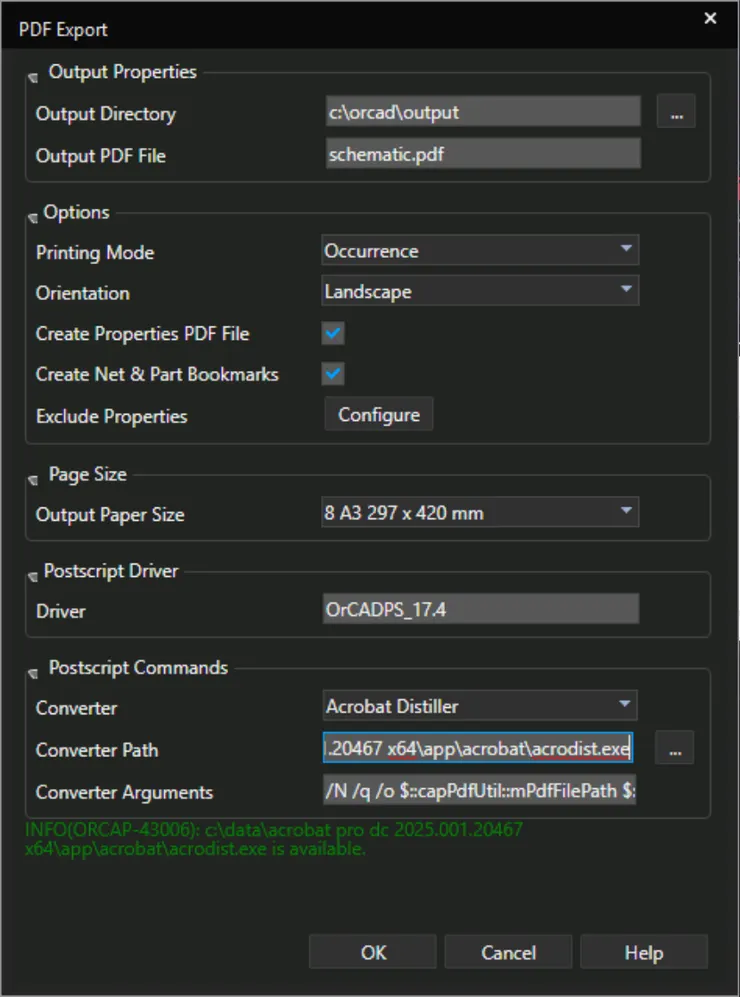

步驟4：將「Converter」選項設定為「Adobe Distiller」
步驟5：點擊「Converter Path」右側的三個點按鈕，並從Adobe Acrobat Pro的安裝資料夾選取 ...\Acrobat\acrodist.exe

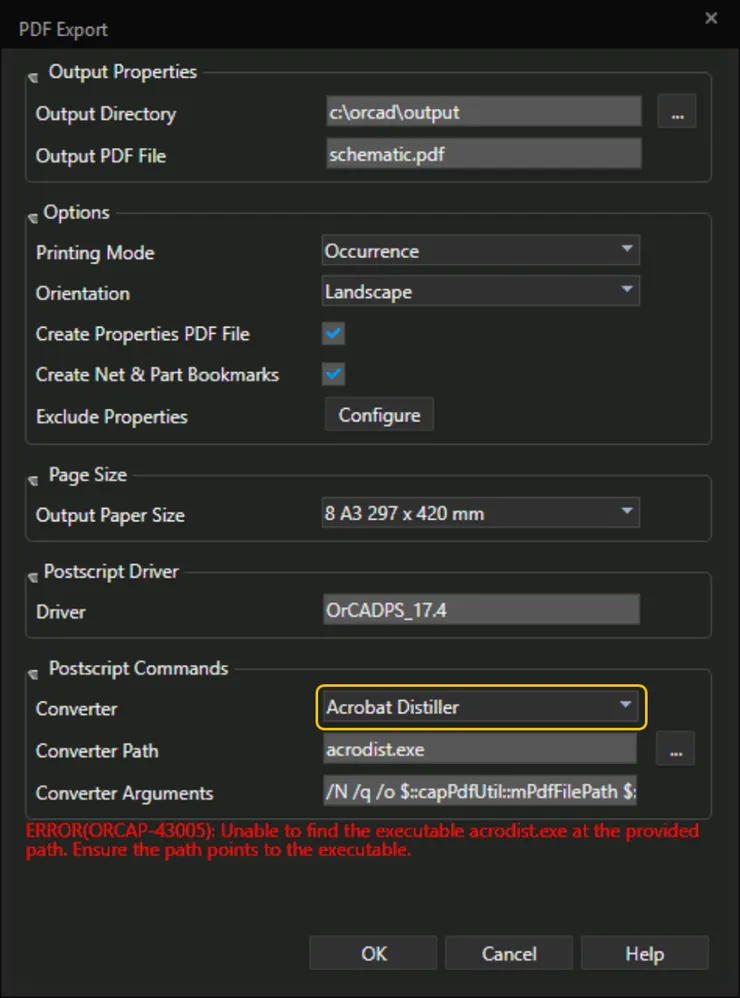

若系統中未安裝 Adobe Acrobat Pro 或未指定 acrodist.exe 的路徑，將出現錯誤訊息：ERROR(ORCAP-43005)，如下圖所示。
若轉換器設定正確，視窗下方會顯示「INFO(ORCAP-43006)」表示轉換器已成功載入。
步驟6：點擊「OK」，開始轉換。
⚠️ 注意：使用 Acrobat Distiller 匯出時可能會遇到某些非預期結果，建議改用免費且穩定的 Ghostscript作為替代方案。
5. 瀏覽 Smart PDF
使用 PDF 閱讀器（此處以 Foxit PDF Reader 為例）開啟匯出的 Smart PDF。

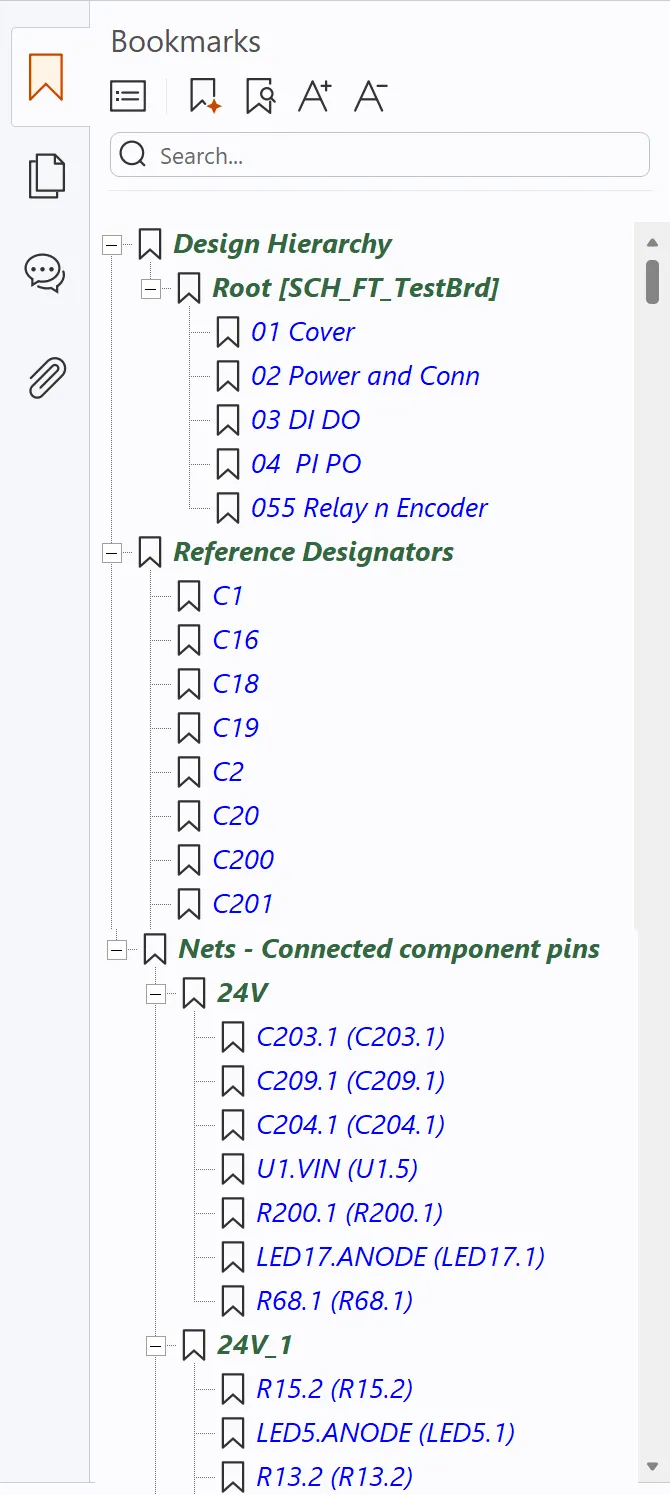

若在匯出設定中勾選了「Create Net & Part Bookmarks」，則在 PDF 書籤區除了顯示電路的階層設計（Design Hierarchy）外，還會新增以下項目：
- 元件編號（Reference Designators）
- 網路名稱（Nets - Connected components pins）
使用者可直接點擊這些書籤項目，即可跳轉至對應的電路位置。此外，Smart PDF 支援文字搜尋功能，可透過 Ctrl + F 快速查找元件或網路名稱。

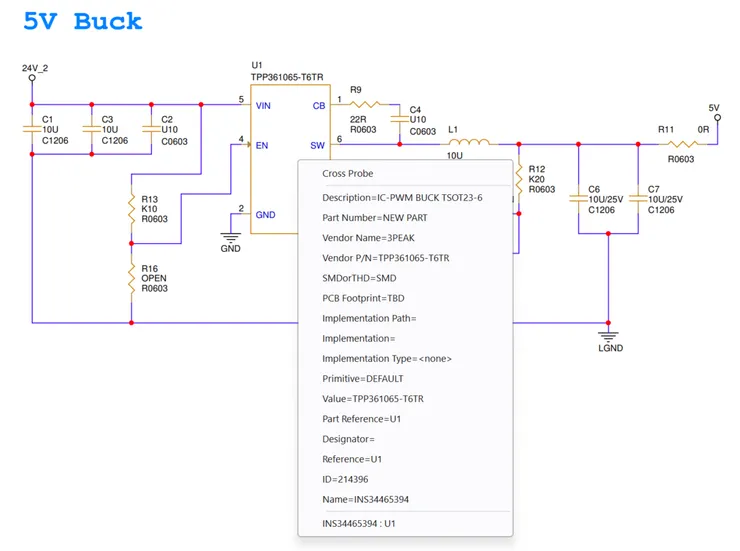

在 PDF 中點擊任一元件，即可顯示其屬性資訊，如下圖所示。
6. 如何在 PDF 中隱藏特定元件屬性？
若希望在匯出的 PDF 中排除某些不欲公開的元件屬性，可使用「Exclude Properties」功能進行設定。
以下為具體操作步驟：

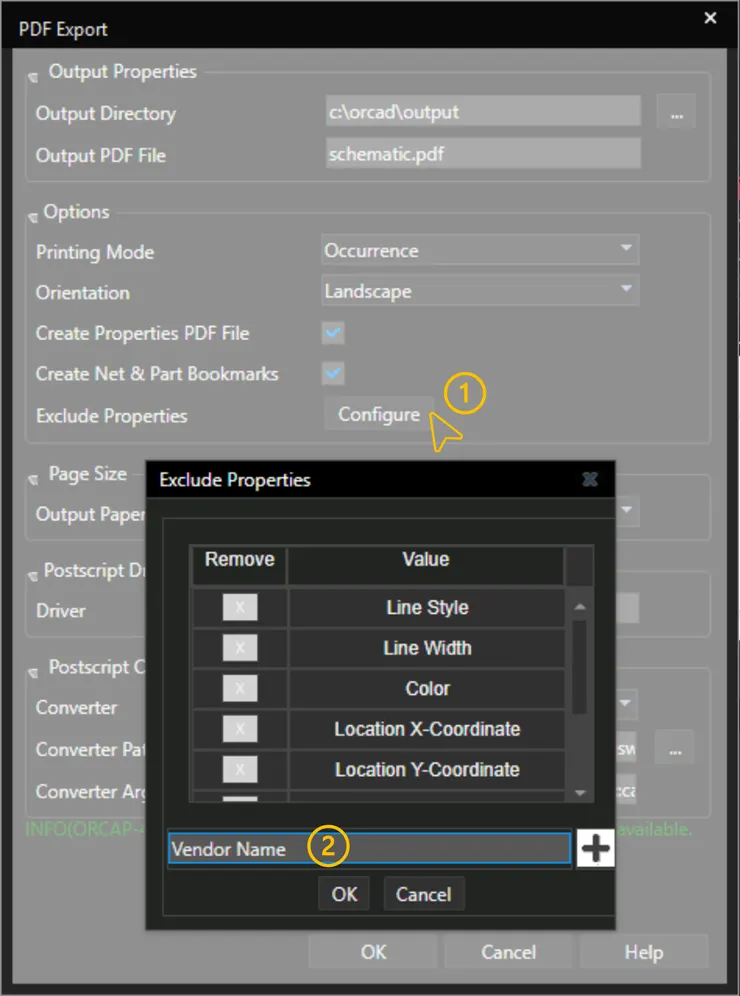

步驟1：開啟 PDF Export 對話視窗，點擊「Exclude Properties」右側的「Configure」按鈕。
步驟2：在下方輸入框中輸入希望排除的屬性名稱（例如：「Vendor Name」），並點擊右側的「+」號加入清單。
步驟3：相同方式加入「Vendor P/N」等其他屬性。

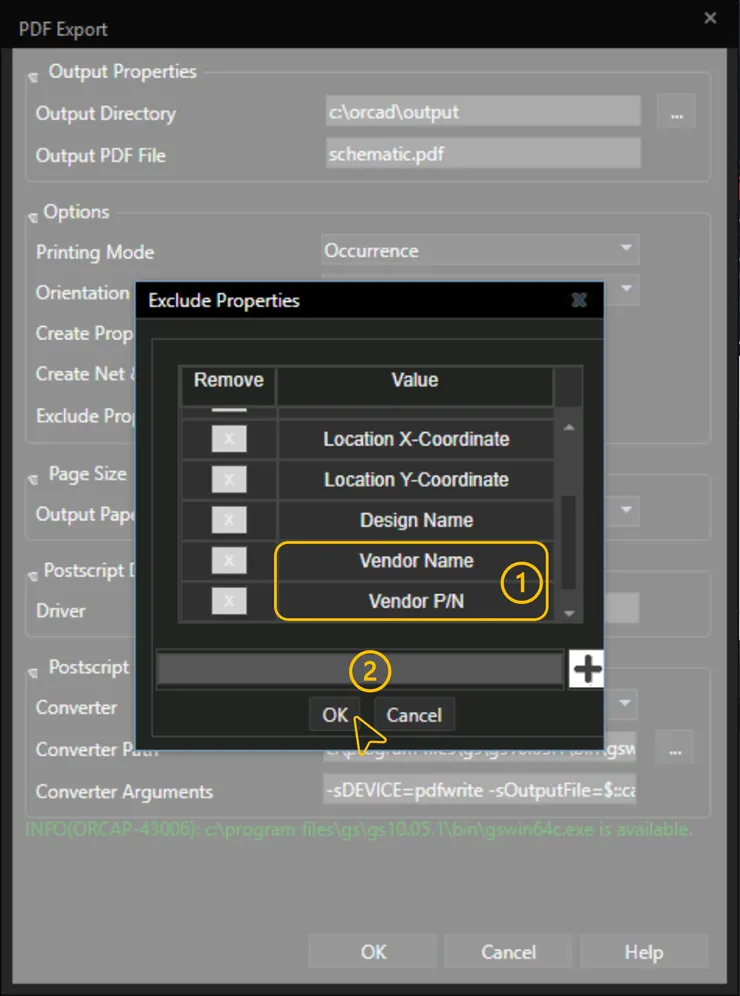

步驟4：滾動檢查排除清單，確認所需屬性已成功加入。
步驟5：點擊「OK」，然後重新執行一次 PDF 匯出。

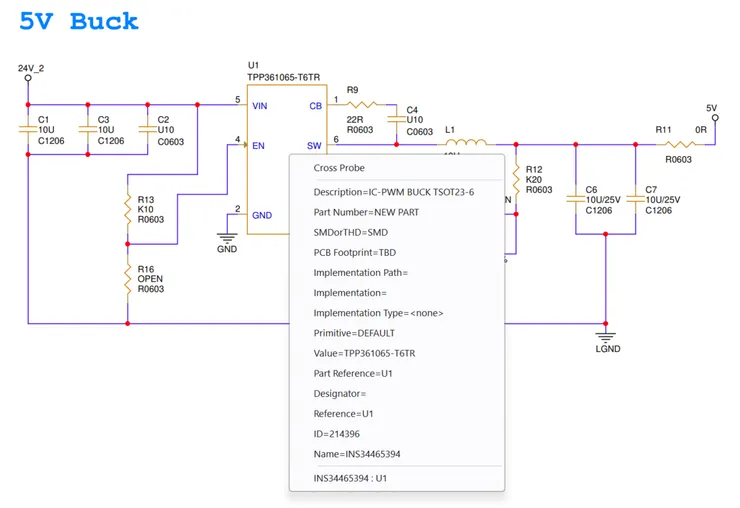

完成後，開啟匯出的 PDF，即可觀察到如元件 U1 的屬性中已不包含「Vendor Name」與「Vendor P/N」。

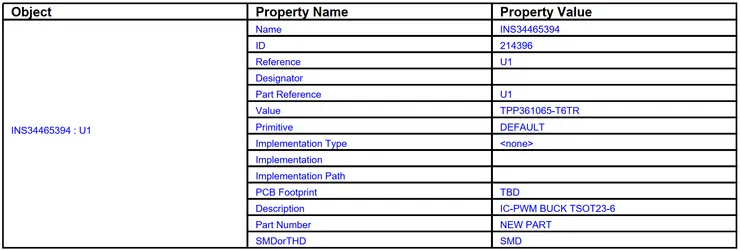

此外，使用者開啟前綴為「Prop」的 PDF 檔案後，亦可確認相同的元件屬性已成功排除。
7. 補充資料
7.1 Printing Mode 設為 Instances 的影響
將「PDF Export」視窗內的「Printing Mode」設定為「Instances」時，即使勾選了「Create Net & Part Bookmarks」，匯出的 PDF 中仍不會包含網路與元件的書籤。請依實際需求選擇適當的列印模式。
7.2 Capture 內建的階層式電路圖的範例
如果手邊尚未有階層式電路圖，可透過以下的資料夾路徑取得 Capture 內建的階層式電路圖，進行前述的說明進行相關測試。
{Cadence SPB 安裝路徑}\tools\capture\samples\Schematic\CMOSCPU
{Cadence SPB 安裝路徑}\tools\capture\samples\Schematic\FULLADD
8. 總結
這份內容主要教你如何使用 OrCAD Capture 17.4 的 Smart PDF 匯出功能，讓原理圖不只是靜態圖檔，而是具備互動性與結構資訊的智慧型 PDF。你會學到如何安裝 Ghostscript、設定匯出參數、選擇轉換器，以及如何排除敏感元件屬性，確保文件既完整又保密。
對工程師來說，這不只是操作技巧，更是一套提升設計審查效率、改善團隊溝通的方法。無論是要快速導覽階層原理圖、搜尋元件資訊，或是產出可複製的屬性清單，這篇教學都能幫你一次到位。
