這次想分享另一顆更經典、幾乎所有電源工程師入行必修的 IC —— UCC3843。
雖然現在市面上有很多高整合度的控制器,但 UCC384x 系列(3842/43/44/45)作為 Fixed Frequency Peak Current Mode (PCM) 的始祖,其控制邏輯依然是現代無數 DC-DC 架構的基礎 。市面上很多原廠模型為了保護 IP 都會加密,導致想深入研究 Current Mode 內部行為(例如 Clock 如何 Set Latch,Current Sense 如何 Reset Latch)時只能憑想像。

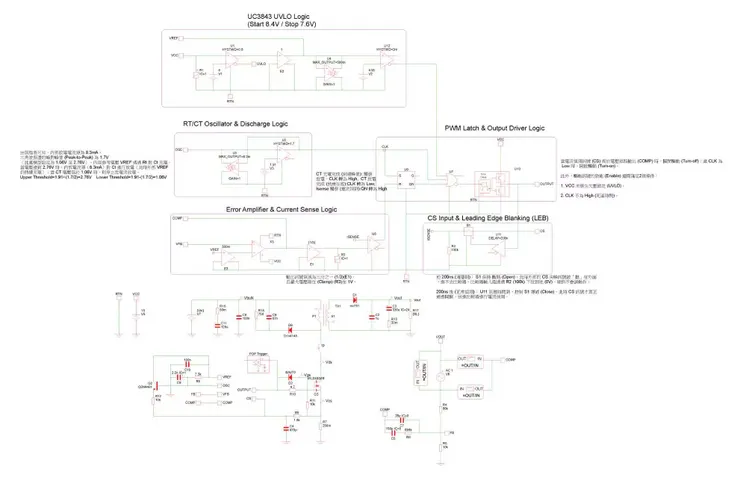

剛好手邊有這個未加密的 SIMPLIS 模型,整理了一下分享給各位朋友。

如果說 L6562 是學習 CRM/變頻控制的經典,那 UCC3843 就是學習 定頻 (Fixed Frequency) 與 峰值電流模式 (Peak Current Mode) 的最佳教材。你可以透過觀察內部的 Oscillator 鋸齒波與 Current Sense 訊號的交越點,完美呈現 PWM 的產生過程 。
歡迎大家下載去玩玩看,希望能對大家有幫助!
檔案下載:
https://www.asuswebstorage.com/navigate/a/#/s/2B734F07839E4A2483133B8F9D6304BBY
