DSIX 電路，與原版的 DSIX 在零件數值上稍有差異
DSIX
幾個月前無意間在網路上找到這個電路 - DSIX，全名為 Digital Signal Isolation Exciter 數位訊號隔離放大器，1997 年 9 月在日本無線與實驗雜誌（MJ）首次刊出，設計者為柴崎 功，現已經歷 10 代改良。此電路主要是在輸入與輸出間加入緩衝放大器與脈衝隔離變壓器，上圖是我所用的 DSIX 電路，與原版的電路在零件數值上稍有差異，原設計電路圖在 YASU 網站可以找到。
關鍵零件的取得
在製作此電路前，也上網找了許多相關的製作文章，幾乎所有對 DSIX 的評價都是正面的，實在是迫不及待地想趕快給它試一試，但是其中的磁蕊環與 74VHCU04 在台灣實在不容易買到。直到最近趁著幫網友訂購 TCXO 的機會，請對方幫我買了兩顆 74VHCU04 與一枚 FT-50#77 的磁蕊環。
這個 FT-50#77 磁蕊環外徑為 12.7mm，內徑 7.14mm，厚度為 4.77mm，具有很高的 μ 值（透磁率 = 6000），在日本秋葉原一顆定價 170 日圓。74VHCU04 是 Toshiba 生產的超高速邏輯 IC，為 SMD 包裝，V 是指高速之意而 U 指的是 unbuffered，具有較佳的抗干擾特性。
自製脈衝變壓器
有了磁蕊環後就可開始製作脈衝變壓器了，原設計的 DSIX 是用 0.4mm 的 6N 純銅線繞製，而我手邊只有 0.4mm 的純銀線，就直接拿來用了。至於繞法，就是初級 9 圈，次級 9 圈，從上面的電路圖應可以看出如何繞，根據原設計者的說法繞的圈數對於聲音有絕對地影響，9 圈是他試過聲音最好的。繞好的脈衝變壓器中間以薄銅片接地作為隔離，以免初級與次級的磁場互相影響。

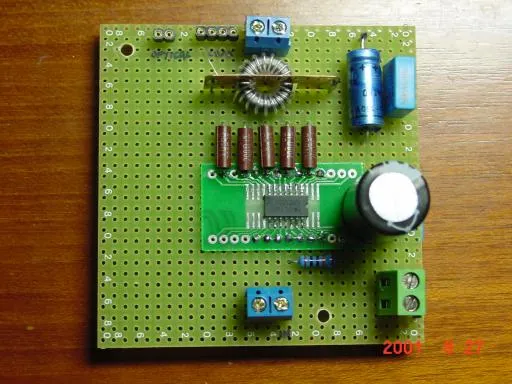

這是完成後的 DSIX 照片
在 DSIX 電路前設有 Reclocked 電路，這部份是另外用一塊洞洞版搭棚製作，與之前的 Reclocked 電路不同的是，我將 CD-ROM 數位輸出先經 74VHCU04 再送入 74AC74P 的 digital input。

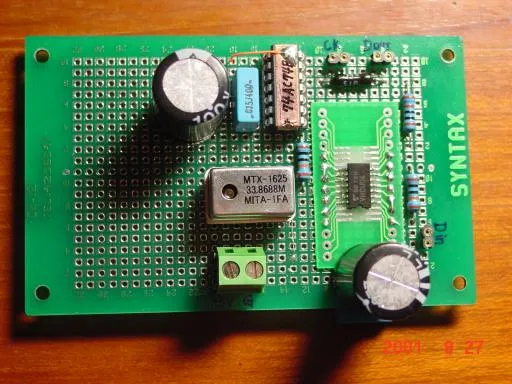

這是完成後的 Reclocked 照片
完成 DSIX 與 Reclocked 這兩塊板子後，就可以將他們與創巨 CD-ROM 電路板連接了，下面的照片是組裝後的照片。

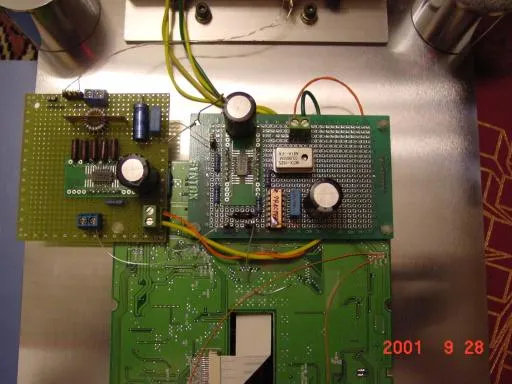

這是組裝完成後的照片
聲音表現與後記
聲音表現就如同網路上其他製作過的人所給予的評價，是正面的，在我的系統中聽來喇叭後場聲音更清楚，低頻部份變得更Q了，份量也多了些，很滿意它的聲音表現。後來我在脈衝變壓器上灌入熱融膠，將線圈與磁蕊環牢牢地固定以隔絕振動，也將 DSIX 電路中 10uF Philips 電容換成何博士訂製的 47uF/100V 電容加並 Hydra 0.1uF 電容，IC 的旁路電容也都換成 Hydra 0.1uF/630V，聲音又有進步，提供給大家作參考。
