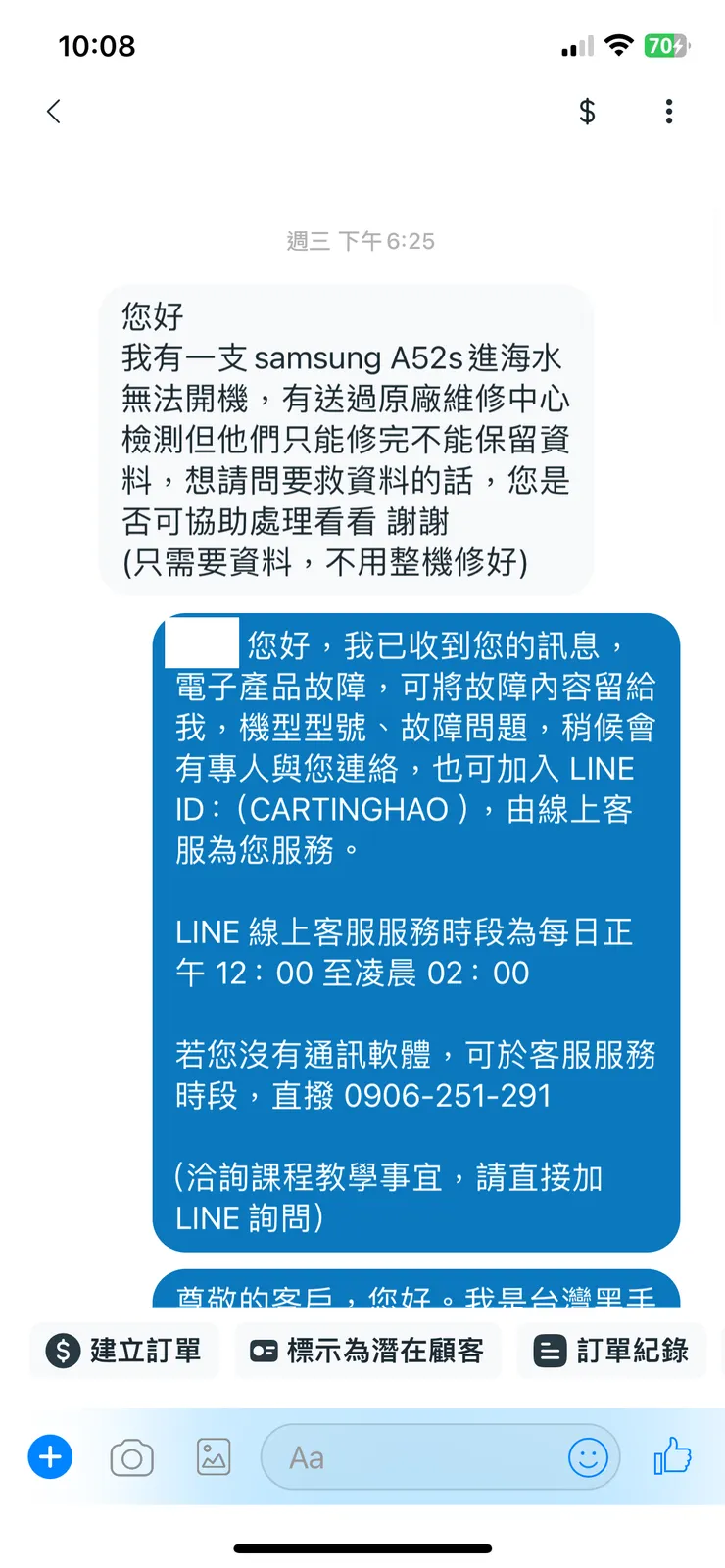

各位好,我是台灣黑手,黑手的黑,黑手的手,今天講的依然是三星,型號是 A52s ,依客戶描述是泡到海水,曾經有送回原廠維修中心,只能做更換,無法取回數據

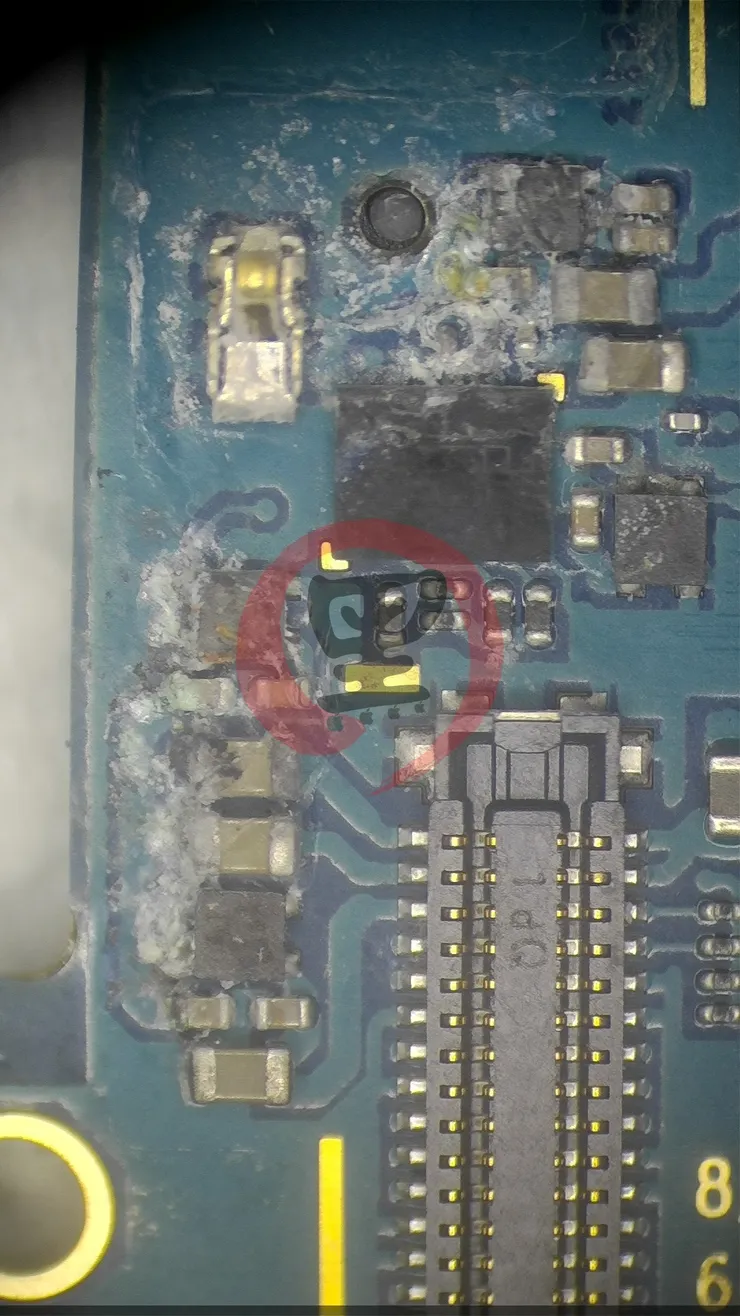

經轉送到維修站後,確實是泡海水,內部己有多處腐蝕,先從第一處來看,一顆主要的 CAM MCU 有 SPI 跟 I2C 信號,還有光學影像穩定 OIS 1.8V 供電,不影響開機,可以拆除,連接座旁有兩顆小的,分別是 U8007 / U8008

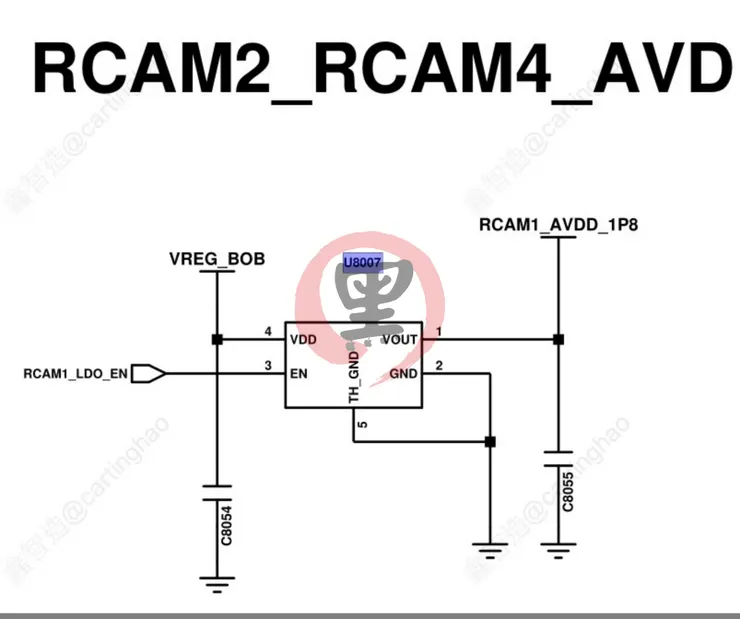

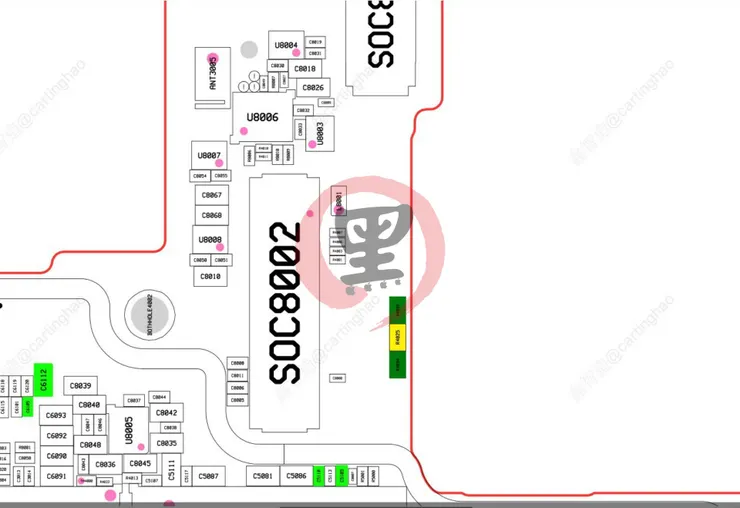

U8006 CAM MCU / U8007 RCAM AVDD / U8008 RCAM OIS

這兩顆 U8007 / U8008 都屬於 LDO 壓降,前端會引起不開機,後端會引起觸發短路,將部份供電斷掉即可

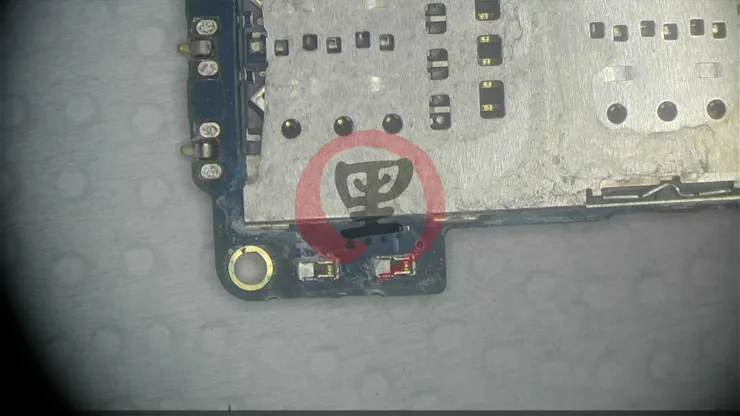

卡槽與天線部份比較沒有很嚴重,有機溶劑清洗就可以了

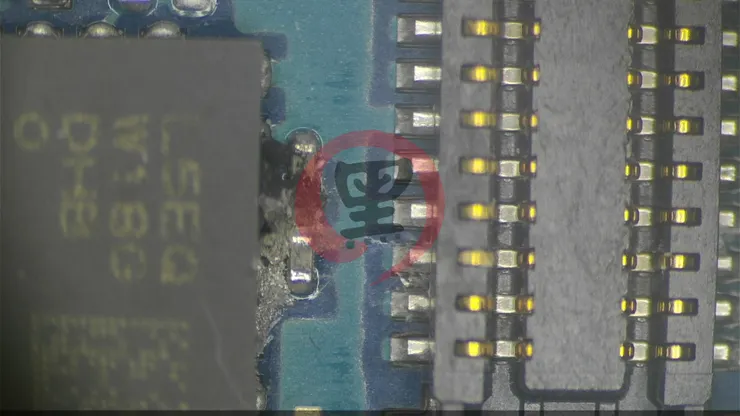

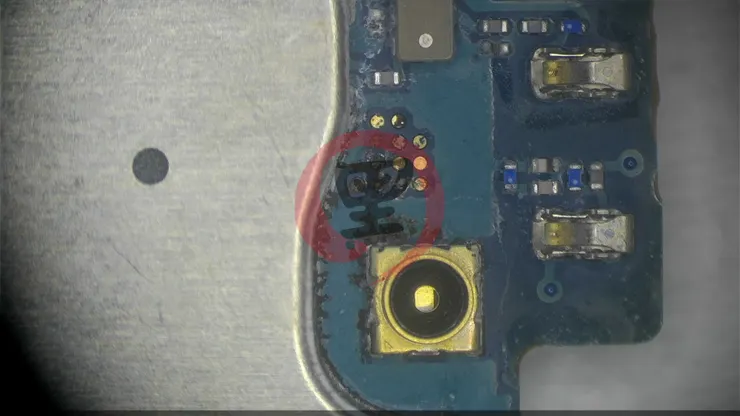

常閉/常開觸點上方的測試點,化金區己經腐蝕穿孔,經測量有部份會引起無法開機

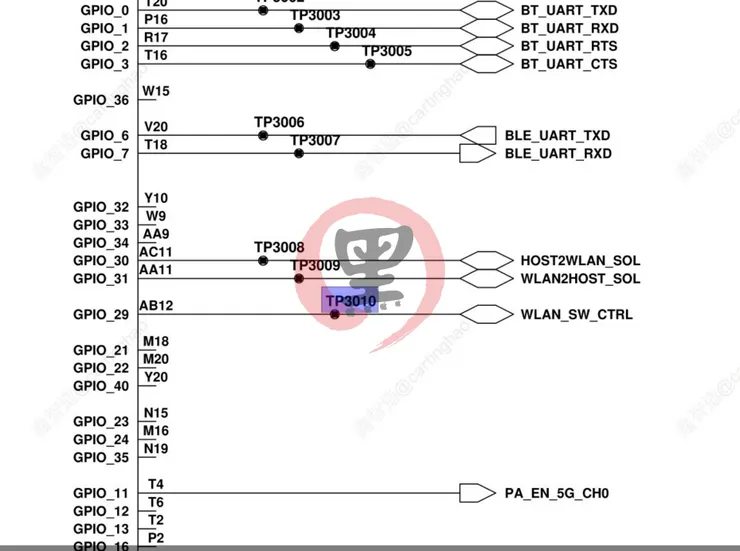

經測量 TP3010 為 WLAN 無線網路 的泛用通用接口,會引起無線主控復位異常,將測試點線路斷開即可,不參與開機

除此之外,還有很多地方都有差不多的情況

這裡就不一一講解了,重症太多,忙者救援

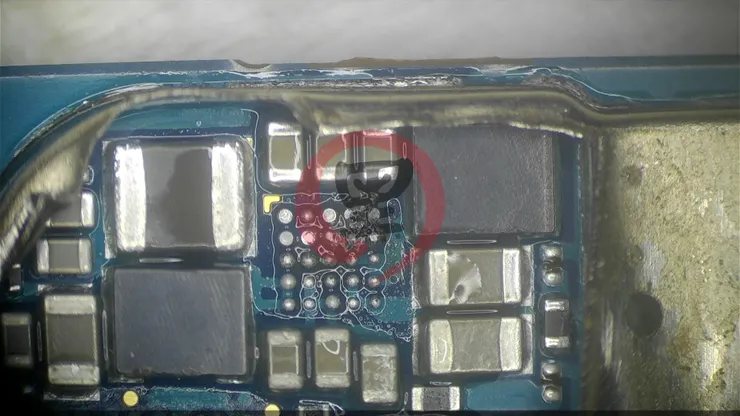

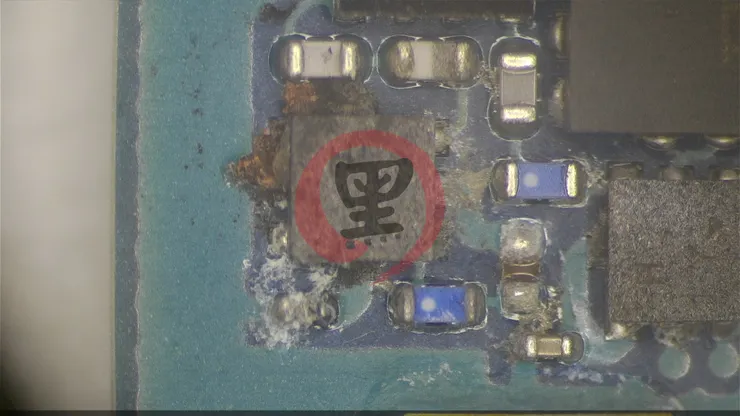

處理器的下方,有一顆 SM3010 為 DISPLAY PMU ,目測底下有異物或燒結等情況

將主晶片取下,左上方為 A1 經計算為 A5 / B4 / B5 ,為異常,三路都是 VPH_PWR,該線路異常會影響開機,需要排除

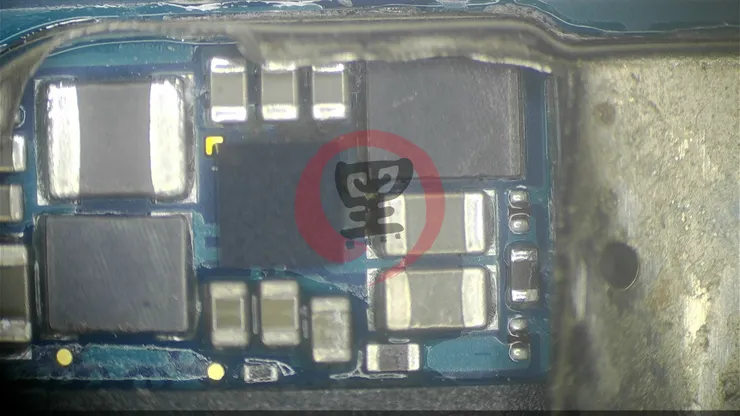

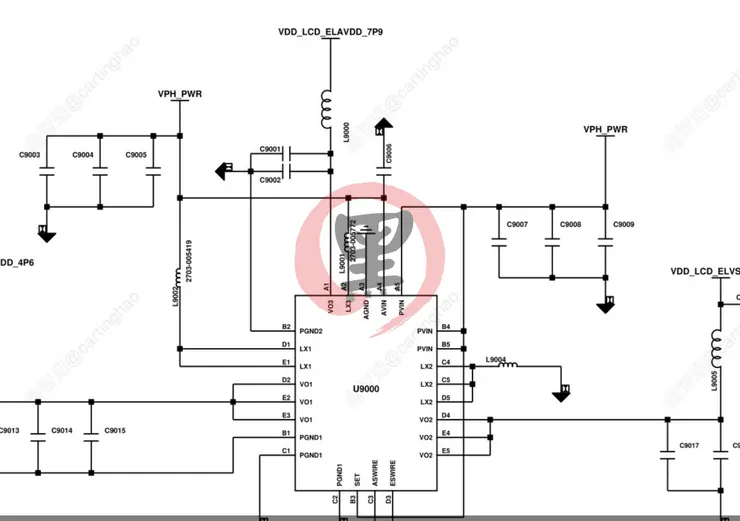

U9000 為 SM3010 是 DISPLAY PMU 不直接參與開機,但是缺少螢幕會得不到電,造成沒有顯示,必須要補上一顆

輸出供電滿足
VDD_LCD_ELAVDD_7P9
VDD_LCD_ELVDD_4P6
VDD_LCD_ELVSS_-4P4

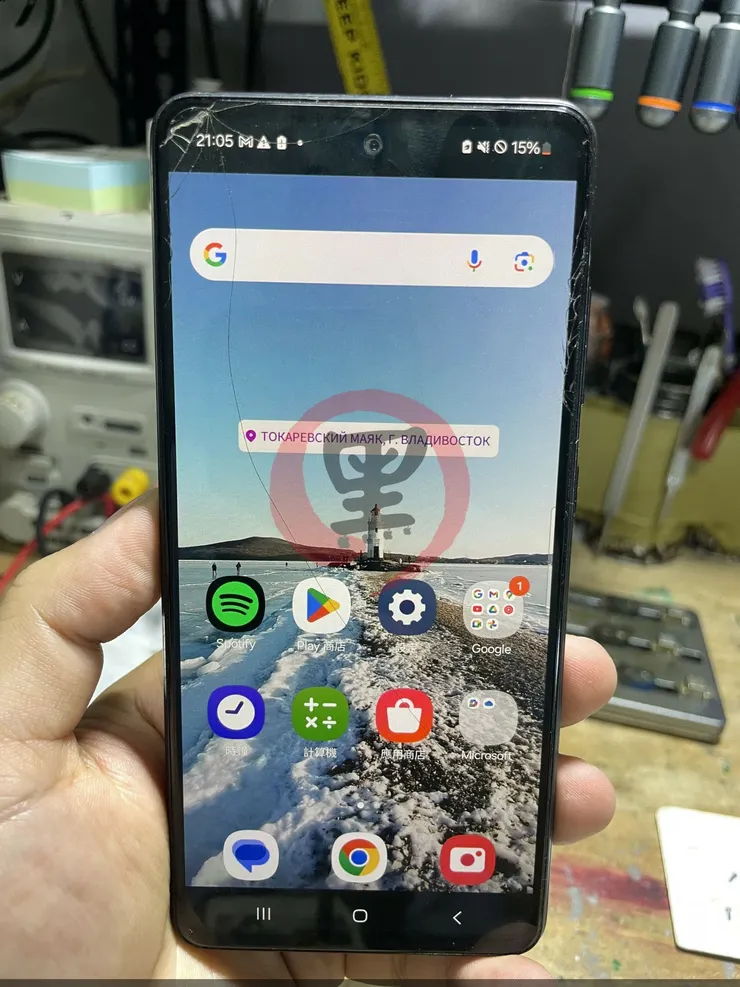

最後順利取回客戶數據,自己動手,豐衣足食!
