都市設計期末作業(選修都景系課程)

閱讀時間約 4 分鐘
題目: 金門傳統聚落外部空間溫熱與通風環境改善設計導則研擬
結構大綱:
  1. 緒論
  2. 熱島效應
  3. 珠山聚落介紹
  4. 鋪面改善
  5. 街角景觀改善
  6. 水循環系統
珠山聚落後面有一座雞庵山,聚落中間有一個池子(大潭),被風水師稱為「四水歸塘穴」的地理。整個聚落以大宗宗祠及大潭為主軸,建築物被安排在四周的坡地上面。
壹、緒論
一、研究緣起:金門多數典型聚落皆因地方法規以及觀光需求使得多數居民保留傳統居住型態。但隨著時間推移,新型態的居住設備出現,傳統建築已不再如此合乎人居。單元建築可以利用冷暖氣,室內裝修改變室內氣溫,但公共空間的行走使用卻被忽視。這次報告以珠山聚落作為案例,嘗試將整個聚落以景觀改善的手法,調整當地微氣候,進而改善居住品質。
二、研究方法及過程:經過基地調查,觀察當地的狀況及地利優勢,嘗試以三個手法帶入聚落中:鋪面改善、街角景觀改善以及水循環系統 。本著維護金門文化資產的精神,做法皆以不改變傳統建築主結構為前提考量。
貳、熱島效應
以下是可能導致聚落熱島效應的原因:
  • 軟鋪面及植栽減少,降雨時滲透地面減少,進而蒸發或蒸散量的減少。
  • 家戶使用冷氣,交通工具頻繁,人工發散熱增加。
  • 來自於被低反射率的柏油,覆蓋,地表面吸收太陽熱的增加。(註1)
參、珠山聚落介紹
金門縣 珠山聚落地形圖 / 珠山聚落為一個下陷地區,東邊為一座小山,珠山國家公園保護區。
聚落地形紋理與風向
資料來源:金門 珠山聚落 2019google地圖 個人標籤截圖 比例尺為右下角 指北朝上
聚落本身為下陷盆地地形,入口,大潭與雞庵山三處形成聚落的風道。在聚落縫隙中遮蔭良好,但縫隙會造成通風不良。依題目單,雖本次研究題目為傳統聚落外部空間溫熱與通風環境改善設計,但目的為改善外部空間溫熱與通風。雖難以在現有的情況下增加通風,但改以用不易吸收熱的鋪面,街角空間綠化以及將水溝蓋打開,形成盆地內水循環系統,用水流帶動氣流流動。
肆、鋪面改善
資料來源:珠山聚落空拍圖 吳綱立老師拍攝
顏色區分鋪面材質,多為紅磚
聚落鋪面明顯分為車行與人行,灰色為車行,紅色為人行。紅磚為反射率低,但能保存熱能。故晚上會有紅磚大量散熱的情形。將考慮將人行步道改為中間有空隙的草磚。也可以用紅磚的材質呼應當地聚落元素,透過多一點軟鋪面讓土壤與地面多點通透空間。
伍、街角景觀改善
以“現有情況再更好”的角度上來看,改善街角景觀似乎會是快速優化聚落空隙的手法。街角通常是巷弄的交接點,鄰接到建築量體較多面。若是將它做綠化改善,也可以效益到較多住戶。目前經過調查,鎖定四個區域作為街角景觀綠化與改善。並找到六間分佈聚落其中的頹屋,計畫將他做改善,成為座落聚落其中的大型現成大樹種植區域,改善聚落悶熱問題。

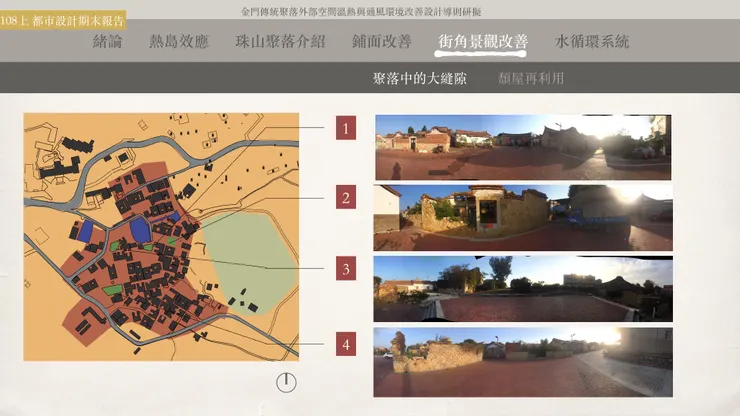

利用google map定位找到基地中和適優化的空隙
右方為實地全景模式的狀況
鎖定的四間古厝作為大樹種植區域
陸、水循環系統
聚落有七個水池,預計串連其中的三個作為在聚落內流動的水源,增加聚落內空氣流動。聚落內的鋪面有大量的紅磚,扣除掉必須硬鋪面的灰色地磚,期待將紅色地磚與水溝打開成為接觸空氣的水渠。
聚落水池與現成渠道現況
日本 九洲 宮崎縣案例與期待效果
依照等高線,預計水道的開設路徑。右方紅磚為打算打開成渠道的現況
心得:經過評圖,老師提到珠山已經是金門中使用較通透鋪面的聚落。當時選擇不使用草地等軟鋪面是考量到當地年輕人少,無法有充足的人力做打掃與養護草皮的事情。但之前我去陳景蘭洋樓,當時每週都有人會去做草皮養護。所以這似乎是一種古蹟遺址依照保留的價值在瓜分養護經費。聚落是有居民生活在裡頭的國家公園,卻因為人力不足,導致選擇景觀材質時無法選擇較合適人居的綠地,讓聚落內微氣候溫度增加。或許這就是金門人在日常生活與成為戰地古蹟島嶼中間要面臨的課題吧!
備註:
1)白色表面對可見光的反射很強,白雪的反射率達0.87。光潔度高的金屬表面太陽輻射與紅外輻射的反射率均較高,磨光銅、鋁對太陽輻射的反射率為0.5-0.9,對紅外輻射為0.95-0.98。非金屬的反射率比金屬材料低,紅磚對太陽輻射的反射率為0.35,對紅外輻射為0.15。對熱射線不透明的物體其反射率與吸收率之和等於1。
資料來源:華人百科--熱反射率
參考文獻:
  1. 《隔熱建材節能效益及綠建材基準研擬之研究》 內政部建築研究所自行研究報告 中華民國104年12月
  2. 綠建築評估手冊-社區類-熱島效應及通風部分
  3. 都市設計準則及土地開發管理機制 講義吳老師
