Intel 公規主機板種類有多少?

更新於 發佈於 閱讀時間約 6 分鐘

** 3C機構設計爸版權所有 ©️ **

在筆記型電腦或小筆電的機構設計中,通常我們會把Display的上下蓋稱作A、B件,把鍵盤這邊的上架蓋叫做BASE的上下蓋,也就是C、D件。大部份的設計是把主機板放在BASE,原因是主機板也可以增加BASE的總重量,在整個 筆電的穩定度來說,會比較穩固,而且對於hinge的支撐扭力也可以降低,減省成本。當然,幾乎所有的筆電主機板都是客製化的(proprietary)的。在3C產業中,從Desktop、Server、Panel PC、IPC....等等,都少不了Intel公規的影子,就算是客製化(proprietary)的主機板,大部份公司仍舊會follow Intel 公規的精神,比如說鎖固孔(mounting hole)的位置,基準孔位置、IO 卡位置及IO connectors 的位置,無論如何,今天3C機構設計爸要分享的主軸是Intel 規範中的公規主機板種類有多少,以及在設計上必須注意的重點有哪些。

在介紹設計上所必須注意的重點之前,以下是所有公規的主機板種類及大小的尺寸規格,在市場上,Flex-ATX及 BTX已經被打入冷宮了,據3C機構設計爸的理解,在業界已經沒有在使用及生產了。當然,按照產品屬性的不同,產品外觀尺寸大小的限制,E-TAX、ATX、u-TAX屬於中大型機殼系統所應用的主機板,ITX、mini-ITX則屬於中型大小的系統尺寸所採用的主機板,至於picopick-ITX、nano-ITX則是普遍使用在IPC產業中,小型的box PC主機。業界整體看來,比較大的主機板,如E-ATX (Extended ATX)用在Blade Server的機會比較高,ATX、uATX 則在原有的PC產業被使用的機會也比較高。

在設計方面,要特別注意的規格方面,可以從以下的面向著手....

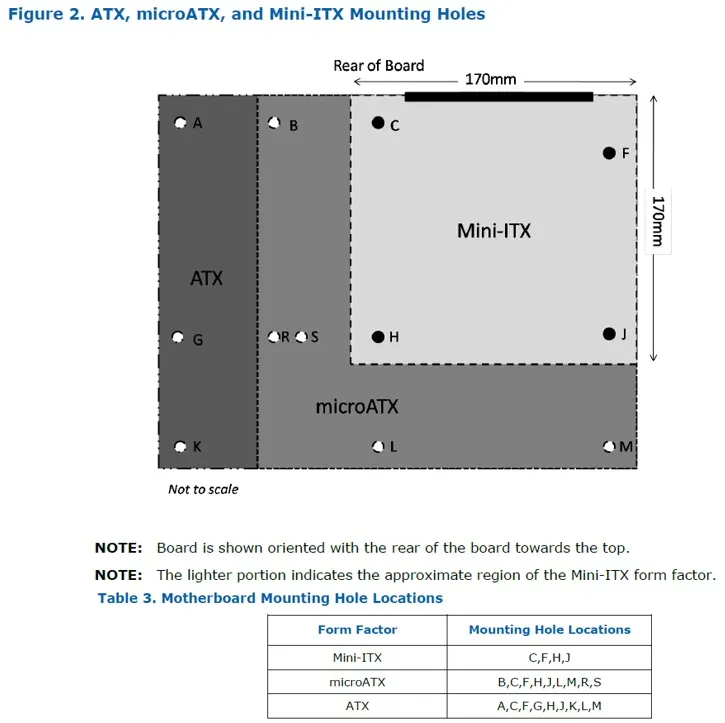

  1. 鎖固的孔和PCB的大小: 設計必須確實遵守規格,如果是做公板的設計,所有尺寸的設計值都必須一字不差的按照規格上的數值,否則,一但品質出了問題,就可能會被判定必須對問題負責的一方。特別要注意的是,所有位置尺寸的基準點,都是以規格上的 (0,0,0)原點當作基準點。

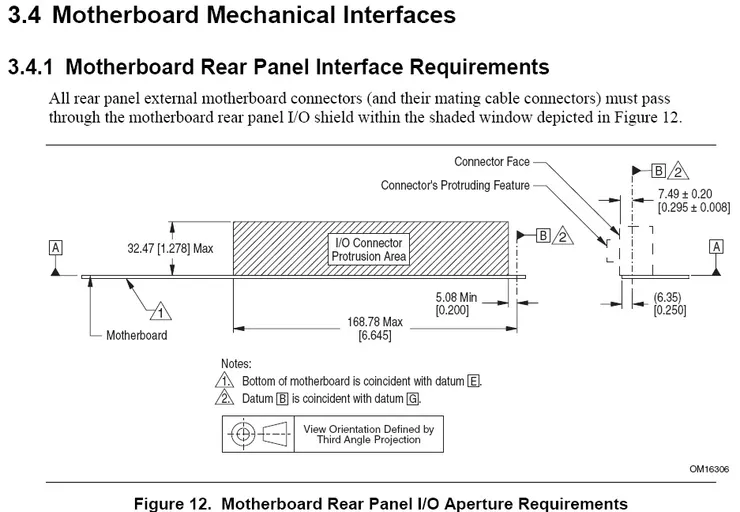

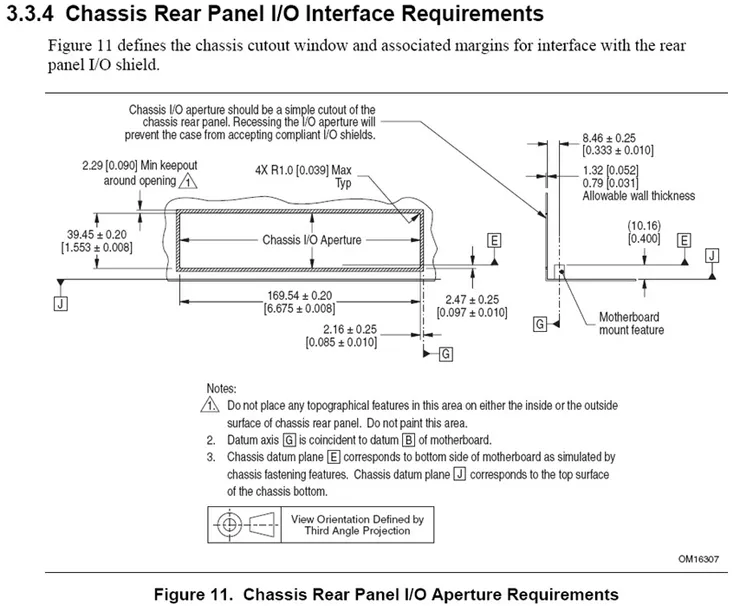

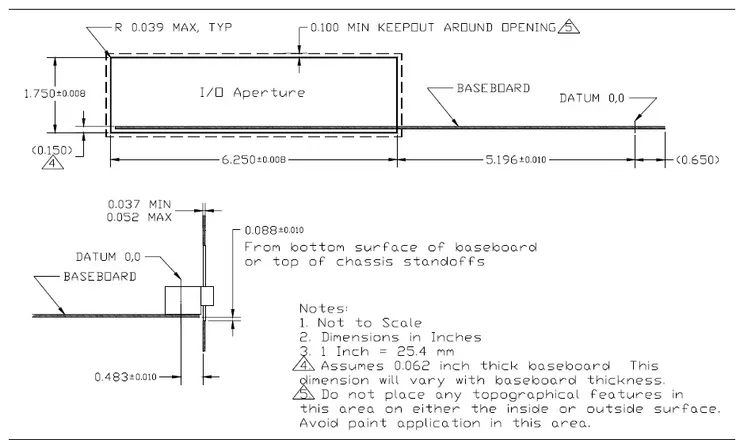

  2. I/O connector 區域: 這個區域通常都會以datum curve的方式先標示在PCB 3C模版上,這個區域的X、Y的位置尺寸,也都是以規格上的 (0,0,0)原點當作基準點。在這個區域的規格中,I/O connector被限制了寬度和高度的尺寸,在擺放I/O connector時,必須把外部cable 的插頭3D圖組裝到I/O connector上,這樣才可以在第一時間確認設計是不是有侵犯到這個區域的規範。connector 擺放在Z方向也已經被Intel的standards所規範住了,設計必須確實遵守。
  3. I/O card connector的位置必須符合規格。就算是(0,0,0)點不在小主機板的PCB上,還是要按照規格把PCB外的(0,0,0)點找到,這樣才可以正確的定出零件的正確位置。
  4. PC板正面的限高區必須以各種主機板的規範來進行設計,但每個零件上如果有更嚴苛的規格時,則必須將零件的限高區畫在零件的3D圖上,才不至於遺漏了零件的限高區。注意,零件的限高不可以侵犯主機板的限高規格。
  5. PC板背面的限高區: 這一點特別容易被忽略,要特別注意。
  6. 鎖固的孔,必須為了EMC做ground pad。
  7. PC板的轉角容易刺破包裝的電袋,可以考慮增加R角。
  8. 如果考慮零件重量會造成機構測試中的板彎,可考慮增加rubber pad或其他absorber來減緩衝擊能量。


*** 特別值得提醒的是,設計工程師經常忽略了所有插頭的大小、方向、以及插頭的移動路徑,而造成了干涉或插頭無法插拔的狀況,使得設計必須重來。所以,在3D設計圖中最好把插頭的3D圖都組裝到connector上,插頭的移動路經也可以做標示...等等,都是防堵錯誤的做法。當然,在轉檔到EMN/EMP/DXF檔案給線路的 Layout工程師時,這些特徵就不必輸出給PCB Layout工程師了,以免造成其他的困擾。


各種主機板的PCB大小尺寸如下:

ATX -- 12“ x 9.6” (304.8 x 243.84 mm)

uATX -- 9.6" x 9.6" (243.84 x 243.84 mm)

Flex ATX -- 9.016"x7.520" (229 x 191 mm)

Extend ATX -- 12" x 13"(304.8x330.2 mm)

Full ATX -- 12" x 12" (304.8x304.8 mm)

Mini-ATX -- 11.2" x 8.2" (284,48 x 208.28 mm)

ITX - 8.465" x 7.5197" (215mmx191mm)

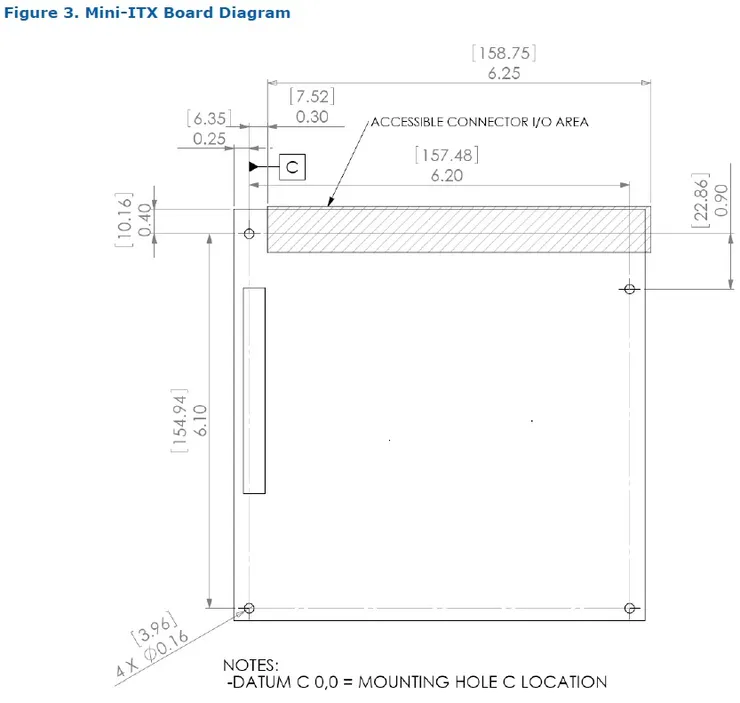

Mini-ITX - 6.7" x 6.7" (170mmx170mm)

pico-ITX - 3.937"x2.835" (100X72 mm)

nano-ITX -- 4.724"x4.724" (120X120 mm)

參考文獻: Intel Standards documents、網路圖片、文字及企業圖片
